FOX系列继电保护光纤通信接口装置1 应用概述FOX系列装置与各种线路保护或安全自动装置配合，传送独立的开关量信息。
该系列装置采用编码方式，以光纤通道作为传输媒质，传送64kb/s或2048kb/s速率同步编码信息。
装置可以采用专用光纤光缆作为通道，也可通过64kb/s或2048kb/s同向接口复接数字通信（PCM，SDH微波/光纤）设备。
FOX应用接线图FOX系列可与LFP-900/RCS-900系列高压微机保护配合，并可通过组屏设计使LFP-900/RCS-900装置与常规通道方式(专用收发信机、音频接口等)进行切换，以便带旁路运行。
在与LFP/RCS-902C型微机距离保护配合时，可以解决同塔双回线路保护跨线故障可靠选跳本线故障相的问题。
1 产品技术特点⏹ 装置采用高性能单片机Intel80296SA作为控制单元，并配合相应的专用串行通信控制芯片，集成度高，智能化设计。
⏹ 采用高速率同步通信和HDLC通信协议，命令传送速度快，抗干扰能力强。
⏹ 同步通讯速率采用64Kb/s还是2048Kb/s，通道连接方式采用专用光纤连接还是数字复接，均可通过人机界面中参数整定的方式来灵活方便地选择。
⏹ 装置具有接收误码检测与通道中断检测功能，当检出有误码时，废除该误码帧的信息。
若长时间误码或接收中断，则闭锁输出出口并发告警信号。
⏹ 具有接收、发送信号指示功能。
⏹ 装置中有4个命令接收具有延时展宽输出功能，延时定值和展宽定值可整定。
⏹ 完善的收发命令记录与报警信息⏹ 装置采用整体面板、全封闭机箱，强弱电严格分开，取消传统背板配线方式，同时在软件设计上也采取相应的抗干扰措施，装置的抗干扰能力大大提高，对外的电磁辐射也满足相关标准。
⏹ 电路板采用表面贴装技术，减少了电路体积，减少发热，提高了装置可靠性。
⏹ 完善的事件报文处理，可保存最新64次开关量变位报告。
⏹ 友好的人机界面、多种语言的显示和报告打印。
2 装置功能⏹ 主要功能与线路保护或安全自动装置配合，光纤通道上传送独立的开关量信息。
光缆接头盒光缆接头盒是一种用于光纤连接和保护的设备，被广泛应用于光通信领域。
它不仅能够提供良好的光纤连接效果，还能保护连接处的光纤免受外界环境的干扰。
在本文中，我们将详细介绍光缆接头盒的工作原理、分类以及应用领域。
一、光缆接头盒的工作原理光缆接头盒的主要作用是将光纤进行连接，并通过合适的保护手段确保连接处的光纤在各种条件下能够正常工作。
光缆接头盒通常由外壳、内部组件和接口等部分组成。
1. 外壳：光缆接头盒的外壳通常由耐高温、防水、防尘等材料制成，以确保设备的稳定性和可靠性。
外壳的设计通常采用模块化结构，方便安装和拆卸。
2. 内部组件：光缆接头盒的内部组件主要包括光纤连接器、光纤配线架、保护套管等。
光纤连接器是连接光纤的重要部分，它通过光纤插入端面的精确对准和机械动作将两根光纤连接在一起。
光纤配线架是连接器的支撑结构，同时也是光纤的转向和分配设备。
保护套管则起到保护和固定光缆的作用。
3. 接口：光缆接头盒的接口通常由光纤连接器和光纤尾纤相连接，实现光纤之间的传输和转接。
目前常用的光纤接头有FC、SC、LC 等类型。
光缆接头盒的工作原理可以简单概括为：光纤首先通过光纤连接器插入光缆接头盒的接口，然后通过光纤配线架进行转接和分配，最后通过保护套管得到安全保护。
整个过程中，光纤接头盒起到连接和保护作用，确保光纤的正常传输。
二、光缆接头盒的分类根据不同的应用场景和特点，光缆接头盒可以分为室内光缆接头盒和室外光缆接头盒两大类。
1. 室内光缆接头盒：室内光缆接头盒主要用于建筑物内部、通信机房、计算机室等场所。
它通常采用模块化结构，体积小、重量轻，并且具备防尘、防水等特点。
室内光缆接头盒通常采用的是冷熔接头的方式，能够提供更稳定、更低损耗的连接效果。
2. 室外光缆接头盒：室外光缆接头盒主要用于光缆的延长、分配和分支连接。
它采用的是预装接口和冷熔接缆技术，具备耐候性、抗冲击性、耐腐蚀性等特点，可以适应各种恶劣的外部环境条件。

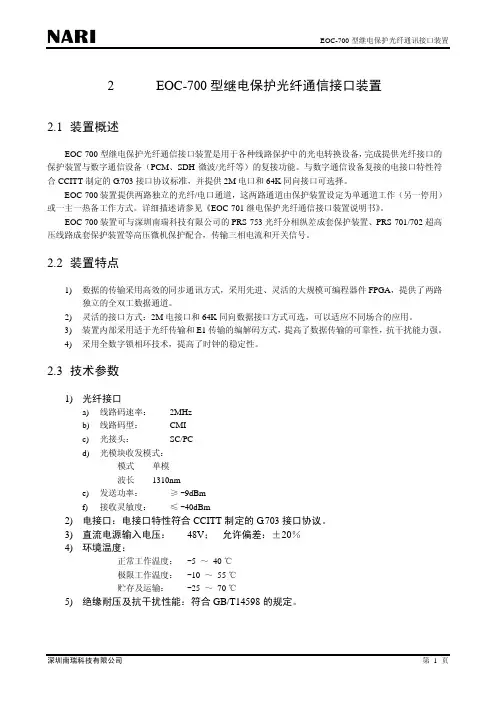

EOC-700型继电保护光纤通信接⼝装置2EOC-700型继电保护光纤通信接⼝装置2.1装置概述EOC-700型继电保护光纤通信接⼝装置是⽤于各种线路保护中的光电转换设备，完成提供光纤接⼝的保护装置与数字通信设备（PCM、SDH微波/光纤等）的复接功能。
与数字通信设备复接的电接⼝特性符合CCITT制定的G.703接⼝协议标准，并提供2M电⼝和64K同向接⼝可选择。
EOC-700装置提供两路独⽴的光纤/电⼝通道，这两路通道由保护装置设定为单通道⼯作（另⼀停⽤）或⼀主⼀热备⼯作⽅式。
详细描述请参见《EOC-701继电保护光纤通信接⼝装置说明书》。
EOC-700装置可与深圳南瑞科技有限公司的PRS-753光纤分相纵差成套保护装置、PRS-701/702超⾼压线路成套保护装置等⾼压微机保护配合，传输三相电流和开关信号。
2.2装置特点1)数据的传输采⽤⾼效的同步通讯⽅式，采⽤先进、灵活的⼤规模可编程器件FPGA，提供了两路独⽴的全双⼯数据通道。
2)灵活的接⼝⽅式：2M电接⼝和64K同向数据接⼝⽅式可选，可以适应不同场合的应⽤。
3)装置内部采⽤适于光纤传输和E1传输的编解码⽅式，提⾼了数据传输的可靠性，抗⼲扰能⼒强。
4)采⽤全数字锁相环技术，提⾼了时钟的稳定性。
2.3技术参数1)光纤接⼝a)线路码速率：2MHzb)线路码型：CMIc)光接头：SC/PCd)光模块收发模式：模式—— 单模波长—— 1310nme)发送功率：≥-9dBmf)接收灵敏度：≤-40dBm2)电接⼝：电接⼝特性符合CCITT制定的G.703接⼝协议。
3)直流电源输⼊电压： 48V；允许偏差：±20％4)环境温度：正常⼯作温度：-5 ～ 40 ℃极限⼯作温度：-10 ～ 55 ℃贮存及运输：-25 ～ 70 ℃5)绝缘耐压及抗⼲扰性能：符合GB/T14598的规定。
2.4⼯作原理2.4.1装置原理及构成EOC-700装置的任务是为保护装置和数字通信设备提供⼀条透明的传输通道，即将保护装置发送的光信号转换为电信号通过数字通信设备传输到线路对端，同时将从数字通信设备接收来的电信号转换成光信号后发送给保护装置，其原理框图如图2-4-1所⽰。
2EOC-700型继电保护光纤通信接口装置2.1装置概述EOC-700型继电保护光纤通信接口装置是用于各种线路保护中的光电转换设备，完成提供光纤接口的保护装置与数字通信设备（PCM、SDH微波/光纤等）的复接功能。
与数字通信设备复接的电接口特性符合CCITT制定的G.703接口协议标准，并提供2M电口和64K同向接口可选择。
EOC-700装置提供两路独立的光纤/电口通道，这两路通道由保护装置设定为单通道工作（另一停用）或一主一热备工作方式。
详细描述请参见《EOC-701继电保护光纤通信接口装置说明书》。
EOC-700装置可与深圳南瑞科技有限公司的PRS-753光纤分相纵差成套保护装置、PRS-701/702超高压线路成套保护装置等高压微机保护配合，传输三相电流和开关信号。
2.2装置特点1)数据的传输采用高效的同步通讯方式，采用先进、灵活的大规模可编程器件FPGA，提供了两路独立的全双工数据通道。
2)灵活的接口方式：2M电接口和64K同向数据接口方式可选，可以适应不同场合的应用。
3)装置内部采用适于光纤传输和E1传输的编解码方式，提高了数据传输的可靠性，抗干扰能力强。
4)采用全数字锁相环技术，提高了时钟的稳定性。
2.3技术参数1)光纤接口a)线路码速率：2MHzb)线路码型：CMIc)光接头：SC/PCd)光模块收发模式：模式—— 单模波长—— 1310nme)发送功率：≥-9dBmf)接收灵敏度：≤-40dBm2)电接口：电接口特性符合CCITT制定的G.703接口协议。
3)直流电源输入电压： 48V；允许偏差：±20％4)环境温度：正常工作温度：-5 ～ 40 ℃极限工作温度：-10 ～ 55 ℃贮存及运输：-25 ～ 70 ℃5)绝缘耐压及抗干扰性能：符合GB/T14598的规定。
2.4工作原理2.4.1装置原理及构成EOC-700装置的任务是为保护装置和数字通信设备提供一条透明的传输通道，即将保护装置发送的光信号转换为电信号通过数字通信设备传输到线路对端，同时将从数字通信设备接收来的电信号转换成光信号后发送给保护装置，其原理框图如图2-4-1所示。
