溶气释放器工作压力范围溶气释放器是一种重要的气体传输设备，它可以将溶解在液体中的气体释放出来。

溶气释放器的工作压力范围是指它能够正常工作的压力范围。

本文将详细介绍溶气释放器的工作压力范围及其相关知识。

一、溶气释放器的工作原理溶气释放器利用压力差将液体中溶解的气体释放出来。

当液体中的气体溶解度随压力增加而增加时，当液体中的压力降低时，气体会从液体中析出。

溶气释放器通过调节压力差，控制气体的释放量。

二、溶气释放器的结构和工作方式溶气释放器主要由压力控制阀、气体释放孔和液体进出口等部分组成。

当液体从进口进入释放器时，经过压力控制阀的调节，进入气体释放孔。

在气体释放孔的作用下，液体中的气体被释放出来，然后流出释放器。

三、溶气释放器的工作压力范围溶气释放器的工作压力范围是指其能够正常工作的压力范围。

一般来说，溶气释放器的工作压力范围是根据使用场景和具体需求来确定的。

不同类型的溶气释放器具有不同的工作压力范围，通常在设备的规格表中会有详细的说明。

溶气释放器的工作压力范围受到多种因素的影响，下面列举几个常见的因素：1. 溶解度：液体中溶解的气体的溶解度随压力的变化而变化。

当压力增加时，溶解度增加，溶气释放器需要承受更高的压力。

2. 温度：液体的温度对气体的溶解度有较大的影响。

当温度升高时，气体的溶解度降低，溶气释放器需要承受较低的压力。

3. 液体性质：不同的液体对气体的溶解度不同，因此溶气释放器的工作压力范围也会有所差异。

五、如何选择合适的溶气释放器选择合适的溶气释放器需要考虑多个因素，其中包括工作压力范围。

根据实际需求和使用条件，选择能够满足需求的工作压力范围的溶气释放器。

1. 确定气体种类和溶解度：根据需要释放的气体种类和其在液体中的溶解度，选择对应的溶气释放器。

2. 确定工作压力范围：根据工作场景和需求，确定所需的工作压力范围，选择相应的溶气释放器。

3. 注意其他性能指标：除了工作压力范围，还需要注意溶气释放器的其他性能指标，如耐压能力、耐腐蚀性等。

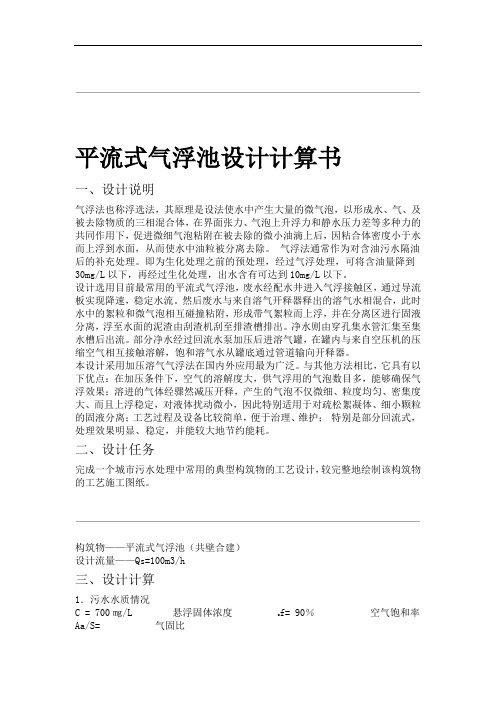

平流式气浮池设计计算书一、设计说明气浮法也称浮选法，其原理是设法使水中产生大量的微气泡，以形成水、气、及被去除物质的三相混合体，在界面张力、气泡上升浮力和静水压力差等多种力的共同作用下，促进微细气泡粘附在被去除的微小油滴上后，因粘合体密度小于水而上浮到水面，从而使水中油粒被分离去除。

气浮法通常作为对含油污水隔油后的补充处理。

即为生化处理之前的预处理，经过气浮处理，可将含油量降到30mg/L以下，再经过生化处理，出水含有可达到10mg/L以下。

设计选用目前最常用的平流式气浮池，废水经配水井进入气浮接触区，通过导流板实现降速，稳定水流。

然后废水与来自溶气开释器释出的溶气水相混合，此时水中的絮粒和微气泡相互碰撞粘附，形成带气絮粒而上浮，并在分离区进行固液分离，浮至水面的泥渣由刮渣机刮至排渣槽排出。

净水则由穿孔集水管汇集至集水槽后出流。

部分净水经过回流水泵加压后进溶气罐，在罐内与来自空压机的压缩空气相互接触溶解，饱和溶气水从罐底通过管道输向开释器。

本设计采用加压溶气气浮法在国内外应用最为广泛。

与其他方法相比，它具有以下优点：在加压条件下，空气的溶解度大，供气浮用的气泡数目多，能够确保气浮效果；溶进的气体经骤然减压开释，产生的气泡不仅微细、粒度均匀、密集度大、而且上浮稳定，对液体扰动微小，因此特别适用于对疏松絮凝体、细小颗粒的固液分离；工艺过程及设备比较简单，便于治理、维护；特别是部分回流式，处理效果明显、稳定，并能较大地节约能耗。

二、设计任务完成一个城市污水处理中常用的典型构筑物的工艺设计，较完整地绘制该构筑物的工艺施工图纸。

构筑物——平流式气浮池（共壁合建）设计流量——Qs=100m3/h三、设计计算1．污水水质情况C = 700㎎/L 悬浮固体浓度o f= 90％空气饱和率Aa/S= 气固比Ca= L 空气在水中饱和溶解度P= 溶气压力T=2min 气浮池内接触时间1Ts=20min 分离室内停留时间Vs= mm/s 分离室上升流速2．回流比的确定由Aa/S =Ca(f*P-1)R/ C得，回流比R= 30％o3．气浮池计算因为设计两个气浮池并联，所以单池流量Q =100/2=50 /h3m）接触室容积：（1Vc=(Q+Qp)*T2/60=(50+15) *2/60=3 2（）分离室容积：*Ts/60=65Vs=(Q+Qp) *20/60=33）气浮池水深：（H=*t/1000=*20*60/1000=2m4）分离室面积和长度（As=Vs/H=2=取池宽B=2m则分离室长度L= As /B=2=11㎡。

、 GTV溶气释放器规格及参数注：1、额定流量是指0.3 Mpa压Array力工作状态下所测定的溶气水出流量。

2、作用范围指在正常工作下，单个释放器所服务的范围。

3、GTV 型释放器材质：不锈钢304。

4、用户如需特殊要求可定制：如流量、材质。

二、GTV溶气释放器安装示意图：A 溶气水泵B GR压力溶气罐C GTV溶气释放器φ作用范围１进水管２压缩空气管３溶气出水管４压缩空气反冲管一、 GTJ溶气释放器规格及参数注：1、额定流量是指0.3 Mpa压力工作状态下所测定的溶气水出流量。

2、作用范围指在正常工作下，单个释放器所服务的范围。

3、GTJ 型释放器材质：铸铁、不锈钢。

4、用户如需特殊要求可定制：如流量、材质。

二、GTJ溶气释放器安装示意图：A 溶气水泵B GR压力溶气罐 C水射器D GTJ溶气释放器φ作用范围１进水管２压缩空气管３溶气出水管４压缩空气反冲管一、 GTS溶气释放器规格及参数2、作用范围指在正常工作下，单个释放器所服务的范围。

3、GTS 型释放器材质：铜、不锈钢。

4、用户如需特殊要求可定制：如流量、材质。

二、GTS溶气释放器安装示意图：A 溶气水泵B GR压力溶气罐C GTS溶气释放器φ作用范围１进水管２压缩空气管３溶气出水管一、 ZW 溶气释放器规格及参数注：1、额定流量是指0.3 Mpa压力工作状态下所测定的溶气水出流量。

2、作用范围指在正常工作下，单个释放器所服务的范围。

3、ZW 型释放器材质：不锈钢304。

4、用户如需特殊要求可定制：如流量、材质。

二、ZW 溶气释放器安装示意图：A 溶气水泵B GR压力溶气罐C ZW溶气释放器φ作用范围１进水管２压缩空气管３溶气出水管。

溶气释放器执行标准溶气释放器是一种用于气浮净水装置中的关键设备，其执行标准对于保证设备的性能和效果具有重要意义。

以下是对溶气释放器执行标准的分析：一、标准背景和意义溶气释放器是气浮净水装置中的核心部件之一，其作用是将溶解在水中的气体通过微孔释放出来，产生大量细小气泡，从而促进水中污染物的分离和去除。

因此，溶气释放器的性能直接影响到整个气浮净水装置的处理效果和能力。

为了规范溶气释放器的设计和生产，保障其性能和质量，我国制定了一系列溶气释放器的执行标准。

这些标准主要包括国家行业标准《溶气释放器通用技术条件》（CJ/T 3018-1993）和《加压溶气气浮净水技术规程》（CJ/T 278-2007），以及企业标准《溶气释放器试验方法》（Q/XQL001-2015）等。

二、标准内容解读1.溶气释放器的设计和制造要求溶气释放器的执行标准对设计和制造要求做出了明确规定。

在设计方面，要求溶气释放器应结构简单、易于清洗、使用寿命长，同时应能适应不同的水质和水量。

在制造方面，要求溶气释放器的加工精度高、质量稳定可靠，保证微孔尺寸和分布的均匀性。

此外，还应考虑材料的耐腐蚀性和环保性。

1.溶气释放器的性能指标溶气释放器的性能指标是衡量其性能和质量的重要标准。

根据执行标准，溶气释放器的性能指标主要包括：气泡直径、气泡密度、气泡生成速率、气体溶解度等。

其中，气泡直径和气泡生成速率是影响气浮净水效果的关键因素。

为了达到最佳的净水效果，溶气释放器应能在较低的气体溶解度下产生大量细小、均匀的气泡。

1.溶气释放器的检测方法溶气释放器的执行标准还规定了相应的检测方法，以确保其性能和质量符合要求。

这些检测方法主要包括外观检查、尺寸检测、微孔性能测试、气体流量测试等。

通过这些检测方法，可以有效地检测溶气释放器的各项性能指标，从而保证其在实际应用中的稳定性和可靠性。

三、实际应用及效果溶气释放器的执行标准在实际应用中起到了重要的指导和规范作用。

气浮机的种类及使用注意事项详解气浮是指利用高度分散的微小气泡黏附污水中的污染物，形成密度小于水的气浮体，实现固-液分离和液-液分离的过程，适用于去除水中密度小于1t/m3的悬浮物、油类和脂肪，可用于污水处理的预处理与深度处理，气浮机在炼油、造纸、化工、焦化、洗涤、食品等行业的废水处理上应用十分广泛。

1、气浮机的种类目前市场上常见的气浮机有溶气气浮机、涡凹气浮机，浅层气浮机。

本期详细介绍一下这几种气浮机的原理及使用范围。

（1）压力溶气气浮机压力溶气气浮（DAF）主要由溶气泵、释放器、刮渣机、空压机、加药系统、配电系统等组成。

适用于处理低浊度、高色度、高有机物含量、低含油量、低表面活性物质含量或具有富藻的水，广泛用于造纸、印染、电镀、化工、食品、炼油等工业污水处理。

适合小水量小于500m3/d 的污水处理。

相对于其他的气浮方式，它具有水力负荷高、池体紧凑等优点，但是它的工艺复杂、电能消耗较大、空压机的噪声大等缺点也限制着它的应用。

溶气气浮工艺段分：混/絮凝区、溶气释放区、沉淀区、溶气水回流区、污泥槽、清水槽。

（2）涡凹气浮机涡凹气浮机是一种主要用于去除工业或城市污水中的油脂、胶状物及固体悬浮物而设计的新型污水处理设备，系统主要由曝气装置、刮渣装置和排渣装置组成，其中曝气装置主要是带有专利性质的涡凹曝气机，刮渣装置主要由刮渣机和牵引链条组成。

涡凹曝气系统结构示意图。

工作原理为：溶气设备由电机带动高速旋转（旋转速度一般控制在1000~3000r/min），利用底部扩散叶轮（该叶轮的叶片为空心状）的高速转动在水中形成一个负压区，使液面上的空气沿着“涡凹头”的中空管进入扩散叶轮释放到水中，并经过叶片的高速剪切而变成小气泡。

小气泡在上浮的过程中黏附在絮凝体上而形成新的低密度絮凝体，靠水的浮力将水中的悬浮物带到水面，然后靠刮渣装置除去浮渣。

其工艺流程如下：经过预处理后的污水流入装有涡凹曝气机的小型曝气段，涡凹曝气机底部散气叶轮的高速转动在水中形成一个真空区，从而将液面上的空气通过抽风管道输入水中，由叶轮高速转动而产生的三股剪切作用把空气粉碎成微气泡，空气中的氧气也随之溶入水中；固体悬浮物与微气泡黏附后上浮到水面，并通过呈辐射状的气流推动力将其驱赶到刮泥机附近。

加压气浮池的计算在水温C ︒20溶气压力为0.25MPa 时，采用TS 型溶气释放器，其释气量为L mL 40。

当回流比为10%时，出水浊度可降至4NTU 左右，除藻率在80%以上。

（1）基本设计数据的确定：1）絮凝时间采用15min 。

2）回流比取10%。

3）接触室上升流速采用s mm 20。

4）气浮分流速度采用2s mm 2。

5）溶气罐过流密度取)15023m h m ∙。

6）溶气罐压力定为0.25MPa 。

7）气浮池分离室停留时间为16min 。

（2）气浮池：1）加压溶气水水量：h m Q R Q p 3'3.832420000%10=⨯==同时根据所需压力为0.25MPa,选6SA-8型号水泵一台，为安全计，增设一台备用。

2）气浮所需空气量：h L Q Q p g 4.39982.1403.83=⨯⨯==αφ3）空气压缩机所需额定气量：m i n 093.04.11000604.39981000603'm Q Q g g =⨯⨯=⨯=ψ 故选用Z-0.3/7型空压机一台，为安全计，增设一台备用。

4）压力溶气罐直径： m I Q D p71.01503.8344=⨯⨯==ππ 选用标准填料罐，TR-10型溶气罐一只。

5）溶气罐容积：32.460m T Q W R == 6）溶气罐的高度： m D W H 6.10421==π 7)气浮接触室尺寸： 接触室平面面积：37.123600001.0203.83833m v Q Q A c pc =⨯⨯+=+=接触室宽度选用m b c 5.1=，则接触室长度（即气浮池宽度）：m b A B c c c 5.85.17.12===8）气浮分离室尺寸： 分离室平面面积：31273600001.023.83833m v Q Q A s ps =⨯⨯+=+= 分离室长度：m B A L s c 9.145.8127===9）气浮池水深： m t v H s 92.11000601621000=⨯⨯==10）气浮池的容积：m H A A W s c 2.26892.1)1277.12()(=+=+= 总停留时间：min 6.178333.832.2686060=+⨯=+⨯=p Q Q W T 11）气浮池集水管：集水管采用穿孔管，沿池长方向均布四根（管间距1.33m ）,每根管的 集水量m Q Q q p32294=+=，选用管直径D=600mm,管中最大流速为s m 86.0。

气浮的分类与特点气浮的分类与特点依据气泡产生的方式气浮法分为：（1）电解气浮法；（2）散气气浮法：①扩散板曝气气浮；②叶轮气浮。

（3）溶气气浮法：①溶气真空气浮；②加压溶气气浮：A全溶气流程；B部分溶气流程；C回流加压溶气流程。

1、电解气浮法（1）工作原理阳极和阴极产生氢气和氧的微细气泡，将废水中的污染物颗粒或先经混凝处理所形成的絮凝体粘附而上浮至水面，生成泡沫层，然后将泡沫刮除，实现分别去除污染物质。

2H++ 2eH2 OH—— 4e2H2O+O2电解气浮法产生的气泡尺寸远小于溶气法和散气法。

除了用于固液分别外，电解气浮法还有降低COD、氧化、脱色和**的作用。

对废水负荷变化适应性强，产生污尼量小，占地少，不产生噪音。

2、散气气浮法（1）微孔曝气气浮法该法是通过微孔陶瓷、微孔塑料等板管将压缩空气形成气泡分散于水中实现气浮。

此法简单易行，但所得气泡偏大，气泡直径可达110mm，气浮效果不佳（2）剪切气泡气浮法此法是将空气引至高速旋转叶轮，利用旋转叶轮造成负压吸人空气，废水则通过叶轮上固定盖板上的小孔进入叶轮，在叶轮搅动和导向叶片的共同作用下，空气被粉碎成细小气泡。

3、溶气气浮法依据气泡析出时所处压力不同，溶气气浮法分为：溶气真空气浮：空气在常压或加压下溶入水中，在负压下析出。

加压溶气气浮：空气在加压下溶入水中，在常压下析出。

（1）溶气真空气浮此法优点是：气泡形成、气泡粘附于微粒以及絮凝体的上浮都处于稳定环境，絮体很少被破坏，气浮过程能耗小。

其缺点是：容气量小，不适于处理含悬浮物浓度高的废水；气浮在负压下运行，刮渣机等设备都要在密封气浮池内，所以气浮池的结构多而杂，维护运行困难，故此法应用较少。

（2）加压溶气气浮①工作原理在加压条件下，使空气溶于水，形成空气过饱和状态。

然后减至常压，使空气析出，以微小气释放于水中，实现气浮，此法形成气泡小，约20～100m，处理效果好，应用广泛。

②加压溶气气浮工艺流程A全溶气流程B部分溶气流程C回流加压溶气流程（3）加压溶气气浮系统的设计①溶气方式a、采纳水泵吸水管上吸入空气；b、在水泵加压管上设置射流器吸入空气；c、采纳空气压缩机供气。
