气浮机的种类及使用注意事项详解气浮是指利用高度分散的微小气泡黏附污水中的污染物，形成密度小于水的气浮体，实现固-液分离和液-液分离的过程，适用于去除水中密度小于1t/m3的悬浮物、油类和脂肪，可用于污水处理的预处理与深度处理，气浮机在炼油、造纸、化工、焦化、洗涤、食品等行业的废水处理上应用十分广泛。
1、气浮机的种类目前市场上常见的气浮机有溶气气浮机、涡凹气浮机，浅层气浮机。
本期详细介绍一下这几种气浮机的原理及使用范围。
（1）压力溶气气浮机压力溶气气浮（DAF）主要由溶气泵、释放器、刮渣机、空压机、加药系统、配电系统等组成。
适用于处理低浊度、高色度、高有机物含量、低含油量、低表面活性物质含量或具有富藻的水，广泛用于造纸、印染、电镀、化工、食品、炼油等工业污水处理。
适合小水量小于500m3/d 的污水处理。
相对于其他的气浮方式，它具有水力负荷高、池体紧凑等优点，但是它的工艺复杂、电能消耗较大、空压机的噪声大等缺点也限制着它的应用。
溶气气浮工艺段分：混/絮凝区、溶气释放区、沉淀区、溶气水回流区、污泥槽、清水槽。
（2）涡凹气浮机涡凹气浮机是一种主要用于去除工业或城市污水中的油脂、胶状物及固体悬浮物而设计的新型污水处理设备，系统主要由曝气装置、刮渣装置和排渣装置组成，其中曝气装置主要是带有专利性质的涡凹曝气机，刮渣装置主要由刮渣机和牵引链条组成。
涡凹曝气系统结构示意图。
工作原理为：溶气设备由电机带动高速旋转（旋转速度一般控制在1000~3000r/min），利用底部扩散叶轮（该叶轮的叶片为空心状）的高速转动在水中形成一个负压区，使液面上的空气沿着“涡凹头”的中空管进入扩散叶轮释放到水中，并经过叶片的高速剪切而变成小气泡。
小气泡在上浮的过程中黏附在絮凝体上而形成新的低密度絮凝体，靠水的浮力将水中的悬浮物带到水面，然后靠刮渣装置除去浮渣。
其工艺流程如下：经过预处理后的污水流入装有涡凹曝气机的小型曝气段，涡凹曝气机底部散气叶轮的高速转动在水中形成一个真空区，从而将液面上的空气通过抽风管道输入水中，由叶轮高速转动而产生的三股剪切作用把空气粉碎成微气泡，空气中的氧气也随之溶入水中；固体悬浮物与微气泡黏附后上浮到水面，并通过呈辐射状的气流推动力将其驱赶到刮泥机附近。
加压气浮池的计算在水温C ︒20溶气压力为0.25MPa 时，采用TS 型溶气释放器，其释气量为L mL 40。
当回流比为10%时，出水浊度可降至4NTU 左右，除藻率在80%以上。
（1）基本设计数据的确定：1）絮凝时间采用15min 。
2）回流比取10%。
3）接触室上升流速采用s mm 20。
4）气浮分流速度采用2s mm 2。
5）溶气罐过流密度取)15023m h m ∙。
6）溶气罐压力定为0.25MPa 。
7）气浮池分离室停留时间为16min 。
（2）气浮池：1）加压溶气水水量：h m Q R Q p 3'3.832420000%10=⨯==同时根据所需压力为0.25MPa,选6SA-8型号水泵一台，为安全计，增设一台备用。
2）气浮所需空气量：h L Q Q p g 4.39982.1403.83=⨯⨯==αφ3）空气压缩机所需额定气量：m i n 093.04.11000604.39981000603'm Q Q g g =⨯⨯=⨯=ψ 故选用Z-0.3/7型空压机一台，为安全计，增设一台备用。
4）压力溶气罐直径： m I Q D p71.01503.8344=⨯⨯==ππ 选用标准填料罐，TR-10型溶气罐一只。
5）溶气罐容积：32.460m T Q W R == 6）溶气罐的高度： m D W H 6.10421==π 7)气浮接触室尺寸： 接触室平面面积：37.123600001.0203.83833m v Q Q A c pc =⨯⨯+=+=接触室宽度选用m b c 5.1=，则接触室长度（即气浮池宽度）：m b A B c c c 5.85.17.12===8）气浮分离室尺寸： 分离室平面面积：31273600001.023.83833m v Q Q A s ps =⨯⨯+=+= 分离室长度：m B A L s c 9.145.8127===9）气浮池水深： m t v H s 92.11000601621000=⨯⨯==10）气浮池的容积：m H A A W s c 2.26892.1)1277.12()(=+=+= 总停留时间：min 6.178333.832.2686060=+⨯=+⨯=p Q Q W T 11）气浮池集水管：集水管采用穿孔管，沿池长方向均布四根（管间距1.33m ）,每根管的 集水量m Q Q q p32294=+=，选用管直径D=600mm,管中最大流速为s m 86.0。
第六章气浮6-1气浮工艺的基本原理与类型6.1.1 基本原理对于废水中粒径较小，比重≤1的悬浮物或胶体，前面介绍的方法较难去除，可采用本章介绍的方法——气浮法进行处理。
气浮法是用于从液相中分离固体或液态颗粒的工艺。
它通过在液相中造成的小气泡（通常是空气泡）与颗粒物质接触后形成气泡与颗粒的结合体，使其浮力增大至足以将颗粒上升到液体表面而加以去除的工艺。
按stokes公式：2)(181dgu sLμρρ-=。
若ρL-ρS>0，则颗粒在液体中上浮，上浮速度取决于ρL-ρS的值和d的大小。
气浮的基本原理是：在一定条件下，向被处理水中通入空气，并产生或以微小气泡的形式释放，使水中细小的SS粘附在气泡上并随之上浮至水面而形成浮渣，达到固液分离的目的。
6.1.2 处理对象用于去除难于自然沉淀和上浮的细微颗粒及比重接近于1的悬浮颗粒。
（1）石油工业或煤气发生站的含乳化油废水（0.5~25μm）；（2）毛纺工业洗毛废水中的羊毛脂及洗涤剂；（3）食品工业废水中的油脂；（4）洗煤车间废水中的细煤粉颗粒（0.5~1mm）（5）造纸废水中的纸浆；（6）纤维工业废水中的细小纤维；（7）地表水体中的藻类；（8）废水处理工艺出水中残留的细小的絮体或污泥；（9）污泥气浮浓缩处理。
6.1.3 水处理中的应用情况1、给水处理替代常规的澄清工艺，尤其适用于低浊、含藻类及浮游生物的给水处理中；原来溶于水中，经混凝处理后转为不溶的悬浮物；2、废水处理去除悬浮物、油粒、纤维、活性污泥及藻类的去除； 3、污泥浓缩； 4、替代二沉池对易产生污泥膨胀的工艺可提高稳定性。
6.1.4基本工艺条件（1）必须向水中提供足够量的微细气泡； （2）必须使气泡与水中悬浮颗粒相粘附；（3）必须使水中的杂质在表面形成稳定的浮渣层，停留足够长时间。
本章将从理论角度来探讨在实际操作中满足这些工艺条件的可行性。
6.1.5主要特点与沉淀处理工艺相比，有以下特点：（1）处理负荷高(一般为5~10m 3/m 2.h ，高达12m 3/m 2.h)、基建投资低（停留时间仅需20~40min ） ；（2）出水DO 高，不发生腐化现象，利于后续生物处理； （3）浮渣稳定、含水率低（一般低于96%），便于后处理和处置；（4）电耗高：处理一吨水要比普通沉淀法多耗0.02~0.04度电，运行费用较高； （5）设备维护和维修工作量大，处理效果浮渣易受风雨影响。
1、概?况???压力溶气气浮净水法是一种新的水处理技术它已在我国和许多先进工业国中广泛应用。
这种新净水法是将压力溶气水中释放出的大量微细气泡引入待处理水中。
利用粘附在固体杂质上气泡的浮托力，达到固、液快速分离，并提高浮渣浓缩程度的目的。
因此，被认为是水处理技术上的一次重在突破。
???溶气释放器是压力气气浮净水系统中关键装置。
压力溶气中只有通过该置降压消能后，才能释放出大量的微细气泡，释放器性能的好坏，涉及到气释放出的我寡，气泡的微细度及气泡尺寸的分配律等，它直接影响气浮法净水的电能的消耗。
为此，???TS-70TS-70型???型均分布振???????3.释气率高达99%以上。
2、TS型系列溶气释放器（1）产品规格及选用数据3、TJ型系列溶气释放器工作。
?(3)安装须知1.必须先将压力溶气水总、支管冲洗干净后，方可装上TJ型溶气释放器2.TJ型释放器可以倒装。
即抽真空的一头在下，而接溶气的一头在上。
3.不管释放器正装或倒装，水射器及其控制闸门都宜装在便于操作处。
4.每只水射器允许接8～10只TJ型释放器。
5.TJ型释放器应水平安装。
以防各出流量分配不均。
6.如释气水出流需要改变方向。
可以出口端自行装弯头改向，但不宜加接管。
4、TV型系列溶气释放器???TV型均匀分振动溶气释放器已获准新产品。
??（1）产品规格及选用数据??TV型均匀分布振动溶气释放器目前有三种规格，其压力，出流量及作用范围参见下表，以供设计时选用。
3.耐奢橡胶与固定压缩空气总管上的支管连处应予箍紧，并保证能承受5kg/cm2气压。
4.通气阀与放气阀应固定在便于操作处，释放器一般不宜倒装。
型系列溶气释放器

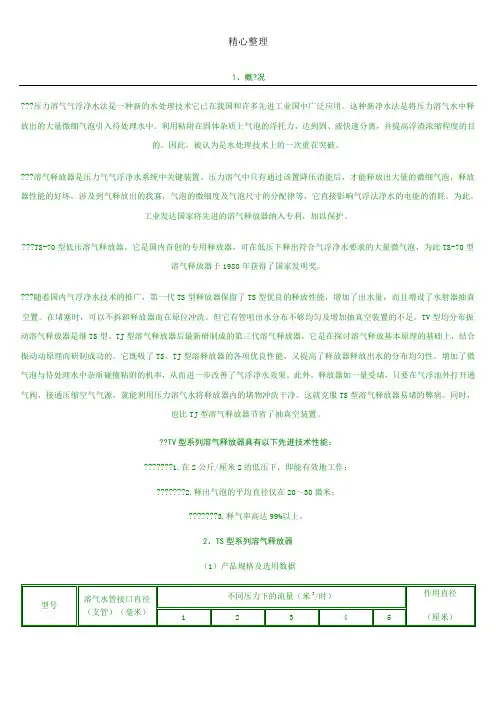

1、概? 况
??? 压力溶气气浮净水法是一种新的水处理技术它已在我国和许多先进工业国中广泛应用。
这种新净水法是将压力溶气水中释放出的大量微细气泡引入待处理水中。
利用粘附在固体杂质上气泡的浮托力，达到固、液快速分离，并提高浮渣浓缩程度的目的。
因此，被认为是水处理技术上的一次重在突破。
??? 溶气释放器是压力气气浮净水系统中关键装置。
压力溶气中只有通过该置降压消能后，才能释放出大量的微细气泡，释放器性能的好坏，涉及到气释放出的我寡，气泡的微细度及气泡尺寸的分配律等，它直接影响气浮法净水的电能的消耗。
为此，工业发达国家将先进的溶气释放器纳入专利，加以保护。
??? TS-70型低压溶气释放器。
它是国内首创的专用释放器，可在低压下释出符合气浮净水要求的大量微气泡，为此TS-70型溶气释放器于1980年获得了国家发明奖。
??? 随着国内气浮净水技术的推广，第一代TS型释放器保留了TS型优良的释放性能，增加了出水量，而且增设了水射器抽真空置。
在堵塞时，可以不拆卸释放器而在原位冲洗。
但它有管咀出水分布不够均匀及增加抽真空装置的不足。
TV型均分布振动溶气释放器是继TS型、TJ型溶气释放器后最新研制成的第三代溶气释放器，它是在探讨溶气释放基本原理的基础上，结合振动动原理而研制成功的。
它既吸了TS、TJ型溶释放器的各项优良性能，又提高了释放器释放出水的分布均匀性。
增加了微气泡与待处理水中杂质碰撞粘附的机率，从而进一步改善了气浮净水效果。
此外，释放器如一量受堵，只要在气浮池外打开通气阀，
接通压缩空气气源，就能利用压力溶气水将释放器内的堵物冲洗干净。
这就克服TS型溶气释放器易堵的弊病。
同时，也比TJ型溶气释放器节省了抽真空装置。
?? TV型系列溶气释放器具有以下先进技术性能：
??????? 1. 在2公斤/厘米2的低压下，即能有效地工作；
??????? 2. 释出气泡的平均直径仅在20～30微米；
??????? 3. 释气率高达99%以上。
2、TS型系列溶气释放器
（1）产品规格及选用数据
3、TJ型系列溶气释放器
(1) 产品规格及选用数据
?? TJ型溶气释放器目前有五种规格，其压力、出流量及作用范围参见下表，以供设计时选用。
(2)使用说明
?? TJ型溶气释放器内有一可升降的舌簧。
在正常工作时，该舌簧利用泵的压力（通过水射器及抽真空传递）处于工作位置。
如当水中杂质堵塞释放器而影响正常释气时，则可开启水射器后的闸门，使水射器工作，在抽真空管内产生负压，而将舌簧拉起，因此，也应加大了水流的通道，而将杂质排出，待冲洗一段时间后（约十余秒）。
关闭闸门，即能使舌簧复位，投入正常工作。
?(3)安装须知
1.必须先将压力溶气水总、支管冲洗干净后，方可装上TJ型溶气释放器
型释放器可以倒装。
即抽真空的一头在下，而接溶气的一头在上。
3.不管释放器正装或倒装，水射器及其控制闸门都宜装在便于操作处。
4.每只水射器允许接8～10只TJ型释放器。
型释放器应水平安装。
以防各出流量分配不均。
6.如释气水出流需要改变方向。
可以出口端自行装弯头改向，但不宜加接管。
4、TV型系列溶气释放器
??? TV型均匀分振动溶气释放器已获准新产品。
?? （1）产品规格及选用数据
?? TV型均匀分布振动溶气释放器目前有三种规格，其压力，出流量及作用范围参见下表，以供设计时选用。
（2）作用说明
??? TV型均匀布振动熔气释放器在正常工作时，振动盘因随弹簧压力而与固定盘保持最佳工作状态时的间隙。
如当水中杂质堵塞释放器而正常释放时，则可接通压缩空气机气源，使振动盘落下一段距离，致使水流通道加大，杂质很快被溶气水冲走，约隔数秒钟后，即切断气源并打开放阀放气，使振动盘复位，再次处于最佳工作状态。
（3）安装须知
本释放器虽能防堵，但对粗大杂质仍需消除后才能使用，为此：
???? 1.首先将压力溶气水总、支管中杂质冲洗干净，最好利用气、水混合反复冲洗数次，以证大杂质能被冲净，然后在固定溶气总管上接出溶气以管相接溶气释放器。
2.为了保证释放器出水均匀和正常工作，安装时应保持释放器位置不倾斜。
3.耐奢橡胶与固定压缩空气总管上的支管连处应予箍紧，并保证能承受5kg/cm2 气压。
4.通气阀与放气阀应固定在便于操作处，释放器一般不宜倒装。
