螺柱焊的焊接原理与操作流程

螺柱焊的焊接原理与操作流程螺柱焊是一种常见的焊接方法，用于将螺栓或螺柱连接到金属结构中。

它通常用于焊接螺纹孔道或洞口，以实现更强大的结构连接。

下面将详细介绍螺柱焊的焊接原理和操作流程。

焊接原理：螺柱焊的原理是通过热力作用使螺柱与基材形成永久连接。

在焊接过程中，焊条产生的热能融化金属，并与基材融合，形成焊缝。

随着焊缝的冷却和凝固，螺柱便与基材牢固连接。

焊接原理类似于其他电弧焊接过程。

操作流程：1.准备工作：首先，安全操作非常重要。

佩戴适当的个人防护设备，如焊接帽、焊接手套、护目镜等。

确保所需的工具和设备都准备好，包括电弧焊机、焊条、螺柱等。

2.准备接头：将待焊接的螺纹孔道或洞口清洁干净，去除任何油、灰尘或锈蚀物。

确保焊接表面平整，以便焊接能够牢固。

3.调整焊机参数：根据焊接材料和厚度，调整电弧焊机的参数，如电流和电压等。

根据焊接手册或经验，选择正确的焊条直径和类型。

4.定位螺柱：将螺柱放置在设计位置，并将其固定在基材上，以防止移动。

确保螺柱与待焊接的孔道或洞口的中心对齐。

5.焊接：点亮电弧，并将焊条的电极保持在离焊接位置约1-2毫米的距离。

保持稳定且均匀的焊接速度，使焊条的熔化金属充满螺柱和基材之间的空隙。

6.完成焊接：一旦焊接完成，停止电弧并移除焊枪。

让焊缝自然冷却，以确保焊缝的牢固性。

如果需要，可以在焊接后对焊缝进行清理和整理。

补充：-焊接过程中要保持连续的焊接，以确保焊缝的质量和强度。

焊接速度不宜过快或过慢，应根据焊条类型和焊接厚度进行调整。

-掌握良好的电弧焊技术非常重要。

焊接时，保持稳定的手的姿势和焊枪的角度，以获得均匀且良好的焊缝质量。

-注意安全，确保工作区域通风良好，以避免有害气体吸入或氧气不够。

确保焊接地线连接牢固且良好接地，以防止触电和其他意外事故。

-使焊接过程中的焊条保持干燥和正确存储，以防止焊缝的质量受到影响。

总结：螺柱焊是一种常用的焊接方法，用于将螺柱连接到金属结构中。

了解焊接原理和正确的操作流程对于获得坚固及高质量的焊接结果至关重要。

螺柱焊原理螺柱焊是一种常见的金属连接方法，也是一种常用的焊接技术。

它通过将螺柱与母材进行熔化融合，使它们紧密连接在一起。

螺柱焊具有结构简单、连接可靠、工艺简便等特点，被广泛应用于各个领域。

螺柱焊的原理是利用焊接热源将螺柱和母材的接触面加热至熔化温度，然后使其冷却凝固，形成焊接接头。

在焊接过程中，焊接电流通过焊接头的接触面，产生热量，使螺柱和母材的接触面熔化。

同时，焊接电流还会产生磁场，使螺柱和母材之间产生磁力，增强熔化区域的热流动和搅拌效果，提高焊接接头的质量。

螺柱焊的焊接过程分为两个阶段：预热和焊接。

预热阶段是将螺柱和母材的接触面加热至适当温度，以消除焊接应力和提高焊接质量。

焊接阶段是将预热后的螺柱和母材加热至熔化温度，使其熔化并冷却凝固，形成焊接接头。

在整个焊接过程中，需要控制焊接电流、焊接时间、焊接速度等参数，以确保焊接接头的质量和可靠性。

螺柱焊的应用范围非常广泛。

它可以用于连接不同材料的金属件，如钢材、铝材等。

螺柱焊可以在各种工作环境下进行，不受空间限制。

因此，它被广泛应用于航空航天、汽车制造、建筑工程等领域。

螺柱焊的优点之一是连接可靠。

螺柱焊连接的接头强度高，可以承受较大的拉伸、剪切和扭矩力。

螺柱焊还可以实现气密性连接，防止气体、液体等介质泄漏。

此外，螺柱焊还可以连接大尺寸的工件，具有较高的适应性和灵活性。

螺柱焊的另一个优点是工艺简便。

相比于其他焊接方法，螺柱焊无需复杂的设备和工具，只需要焊接电源、焊接枪等简单设备即可完成焊接工作。

螺柱焊的工艺参数易于控制，操作简单，适合于大批量生产和自动化生产。

然而，螺柱焊也存在一些局限性。

首先，螺柱焊只适用于金属材料的连接，无法连接非金属材料。

其次，螺柱焊的焊接接头容易受到外界环境的影响，如氧化、腐蚀等，需要进行防护措施。

另外，螺柱焊的焊接速度较慢，生产效率相对较低。

螺柱焊是一种常用的金属连接方法，具有连接可靠、工艺简便等优点。

它被广泛应用于各个领域，如航空航天、汽车制造、建筑工程等。

螺柱焊技巧1. 引言螺柱焊是一种常见的焊接技术，用于将螺钉或螺柱固定在工件上。

它在机械制造、建筑、汽车工业等领域得到广泛应用。

本文将介绍螺柱焊的基本原理、焊接材料和设备、焊接过程以及一些常见的焊接技巧。

2. 螺柱焊的基本原理螺柱焊是通过将螺柱与工件焊接在一起，形成强固的连接。

焊接产生的热量会使螺柱和工件的材料熔化，并通过冷却形成焊接接头。

螺柱焊的焊接接头通常具有较高的强度和可靠性。

3. 焊接材料和设备3.1 焊接材料螺柱焊常用的焊接材料有焊丝和焊剂。

焊丝是用于填充焊接接头的材料，常见的焊丝有铜焊丝、铝焊丝和不锈钢焊丝等。

焊剂是用于清洁焊接接头和促进焊接的化学剂。

3.2 焊接设备螺柱焊常用的焊接设备有焊枪、焊接机和辅助工具。

焊枪是焊接过程中用于提供电流和焊丝的工具，焊接机是用于提供电能和控制焊接参数的设备。

辅助工具包括焊接夹具、钳子等，用于固定工件和焊接材料。

4. 螺柱焊的焊接过程螺柱焊的焊接过程可以分为准备工作、焊接操作和后续处理三个阶段。

4.1 准备工作在进行螺柱焊之前，需要进行以下准备工作：•清洁工件表面，去除油污和氧化物，以确保焊接接头的质量。

•预热工件，特别是对于厚度较大的工件，预热可以减少焊接应力和变形。

•选择合适的焊接材料和设备，根据工件材料和焊接要求选择合适的焊丝和焊剂。

•调整焊接参数，包括电流、电压和焊接速度等，以保证焊接接头的质量。

4.2 焊接操作螺柱焊的焊接操作步骤如下：1.将螺柱与工件对齐，并使用焊接夹具或钳子固定住。

2.使用焊枪将焊丝送入焊接接头，同时提供所需的电流。

3.移动焊枪，使焊丝在螺柱和工件之间形成焊接接头。

4.控制焊接速度和焊丝供给速度，以保证焊接接头的质量。

5.焊接完成后，停止供电并等待焊接接头冷却。

4.3 后续处理焊接完成后，还需要进行一些后续处理工作：•对焊接接头进行清理，去除焊渣和氧化物。

•对焊接接头进行检查，确保焊接质量符合要求。

•如有需要，可以进行热处理或机械加工，以进一步提高焊接接头的性能。

螺柱焊的基本原理螺柱电弧焊（SW）是利用金属螺柱（可类似零件）与板状工件之间的电弧实现焊接的一种电弧焊方法。

这种方法不使用填充金属，可使用或不使用保护气体或焊剂，一般使用环绕螺柱端部的瓷环进行局部保护，通常在结合表面充分熔化的瓷环进行局部保护，通常在结合表面充分熔化施加一定的压力。

这种方法是20世纪30年代发明的。

图5.24示出了螺柱焊焊接实例。

螺柱焊有多种形式。

（1）螺柱焊的基本原理有很多人对螺柱焊是否是真正的电弧焊表示怀疑。

这种方法的应用领域非常窄，而且具有与上述种电弧焊方法不同的金属连接过程。

这种方法仅用于将一个预制螺柱（或类似零件）的一端焊接到工件上，它事实上是电弧焊和锻的组合方式。

焊接过程分为两步；首先螺柱端部与工件接触，通电后使电弧引燃，加热并熔化螺柱端部和工件的连接表面；螺柱端部和工件的连接表面充分熔化后，断电并立即施加一定的压力，将螺柱压向工件。

熔化的螺柱端部与工件表面上的熔池熔合，凝固后实现连接。

通常利用一个环绕在螺柱端部的瓷环进行局部保护，或利用涂覆在螺柱端部的一定成分的焊剂进行保护。

图5.25为螺柱焊焊接过程示意图。

首先用螺柱焊焊枪夹住螺柱，降低焊枪，使螺柱与工件接触（图（a)和图（b）}。

按下焊枪上的触发开关，接通焊接回路的电流。

焊接电流触发焊枪上的继电器，驱动螺柱离开工件表面，引燃电弧{图（c）、图(d)}。

控制回路中的计时器开始对电弧燃烧进行计时。

燃弧时间达到预定的时间后，切断焊接电流，焊枪上的电磁线圈释放，在弹簧力的作用下将螺柱太向工件表面上的熔池{图（c)}。

熔池凝固后形成焊缝。

然后，焊枪释放螺柱，瓷环破裂，露出焊缝{图（f)}.。

螺柱焊机操作规程
《螺柱焊机操作规程》
一、操作前的准备
1. 检查设备及工具：确认螺柱焊机及相关设备和工具是否完好无损，如有损坏需要及时更换或修复。

2. 检查焊接材料：检查焊接材料的规格和质量，确保符合要求。

3. 做好个人防护：穿戴好防护装备，包括焊接面罩、手套、防护衣等，以免受伤或引发事故。

二、操作流程
1. 打开设备：按照设备操作手册操作，将螺柱焊机正常启动，待设备运转稳定后方可进行下一步操作。

2. 调试设备：根据焊接材料的规格进行设备的调试，包括焊接电压、焊接电流、焊接速度等参数的调整。

3. 确定焊接位置：根据螺柱焊接的要求确定焊接位置，并将待焊接的螺柱放置到相应位置。

4. 开始焊接：根据设备的参数调整，将焊接头对准螺柱进行焊接，保持稳定的动作和速度，确保焊接质量。

5. 检查焊接质量：焊接完成后，及时检查焊接部位的质量，如
有不良，需要及时进行修复或重焊。

6. 关闭设备：在操作完毕后，及时关闭设备，并进行设备的清理和维护。

三、注意事项
1. 操作人员必须严格按照操作规程进行操作，不得私自调整设备参数。

2. 操作人员必须严格遵守个人防护规定，确保自身安全。

3. 操作人员必须保持机器设备的清洁和整洁，定期进行维护保养。

4. 在操作中如发现设备异常或故障，需要及时上报并停止使用，以免造成更大的损失。

通过严格按照《螺柱焊机操作规程》进行操作，可以保证焊接工作的顺利进行，确保焊接质量和操作人员的安全。

螺柱焊机原理
螺柱焊机是一种应用广泛的焊接设备，主要用于焊接螺柱和螺母。

它通过高温和压力将螺柱和螺母牢固地连接在一起，具有焊接速度快、焊接质量高的特点。

螺柱焊机的工作原理主要包括预热、加压焊接和冷却三个阶段。

首先，预热阶段。

在进行螺柱焊接之前，需要对螺柱和螺母进行预热处理。

预热的目的是为了提高焊接的质量，减少焊接时的应力和变形，同时也能够提高焊接速度。

预热温度一般在200-300摄氏度之间，具体温度取决于焊接材料的种类和厚度。

预热的时间一般为几分钟到十几分钟不等，预热完成后即可进行下一步的焊接工作。

其次，加压焊接阶段。

在预热完成后，螺柱焊机会对螺柱和螺母进行加压焊接。

加压焊接时，焊接头会施加高压力在螺柱和螺母之间，同时加热至一定温度，使得焊接部位的金属材料熔化并形成均匀的焊接接头。

加压焊接的时间和压力需要根据焊接材料的种类和厚度来进行调整，以确保焊接接头的质量和牢固度。

最后，冷却阶段。

在完成加压焊接后，螺柱焊机会对焊接部位
进行冷却处理。

冷却的目的是为了让焊接接头迅速冷却固化，从而提高焊接接头的硬度和强度。

冷却的时间一般为几分钟到十几分钟不等，具体时间取决于焊接材料的种类和厚度。

在冷却完成后，螺柱焊机会自动停止工作，焊接完成。

总的来说，螺柱焊机通过预热、加压焊接和冷却三个阶段来实现对螺柱和螺母的焊接。

其工作原理简单明了，操作方便，能够快速、高效地完成焊接任务。

在实际应用中，螺柱焊机被广泛应用于汽车制造、机械设备制造等领域，为生产和制造提供了便利和效率的保障。

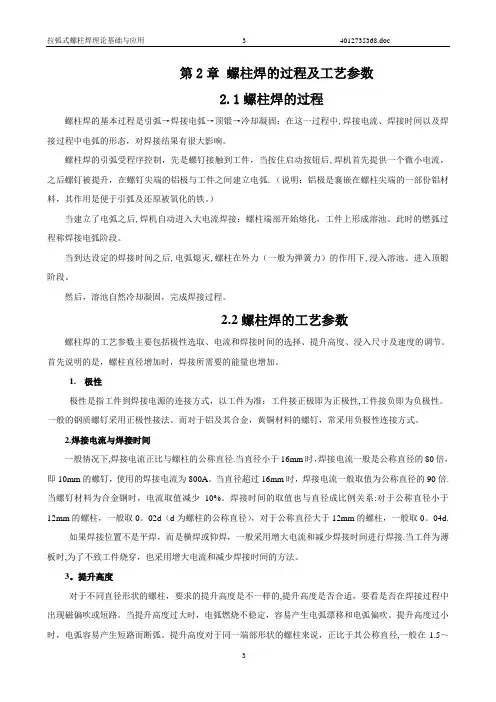

第2章螺柱焊的过程及工艺参数2.1螺柱焊的过程螺柱焊的基本过程是引弧→焊接电弧→顶锻→冷却凝固；在这一过程中,焊接电流、焊接时间以及焊接过程中电弧的形态，对焊接结果有很大影响。

螺柱焊的引弧受程序控制，先是螺钉接触到工件，当按住启动按钮后,焊机首先提供一个微小电流，之后螺钉被提升，在螺钉尖端的铝极与工件之间建立电弧.（说明：铝极是襄嵌在螺柱尖端的一部份铝材料，其作用是便于引弧及还原被氧化的铁。

）当建立了电弧之后,焊机自动进入大电流焊接：螺柱端部开始熔化，工件上形成溶池。

此时的燃弧过程称焊接电弧阶段。

当到达设定的焊接时间之后,电弧熄灭,螺柱在外力（一般为弹簧力）的作用下,浸入溶池。

进入顶锻阶段。

然后，溶池自然冷却凝固，完成焊接过程。

2.2螺柱焊的工艺参数螺柱焊的工艺参数主要包括极性选取、电流和焊接时间的选择、提升高度、浸入尺寸及速度的调节。

首先说明的是，螺柱直径增加时，焊接所需要的能量也增加。

1.极性极性是指工件到焊接电源的连接方式，以工件为准：工件接正极即为正极性,工件接负即为负极性。

一般的钢质螺钉采用正极性接法。

而对于铝及其合金，黄铜材料的螺钉，常采用负极性连接方式。

2.焊接电流与焊接时间一般情况下,焊接电流正比与螺柱的公称直径.当直径小于16mm时，焊接电流一般是公称直径的80倍，即10mm的螺钉，使用的焊接电流为800A。

当直径超过16mm时，焊接电流一般取值为公称直径的90倍.当螺钉材料为合金钢时，电流取值减少10%。

焊接时间的取值也与直径成比例关系:对于公称直径小于12mm的螺柱，一般取0。

02d（d为螺柱的公称直径），对于公称直径大于12mm的螺柱，一般取0。

04d.如果焊接位置不是平焊，而是横焊或仰焊，一般采用增大电流和减少焊接时间进行焊接.当工件为薄板时,为了不致工件烧穿，也采用增大电流和减少焊接时间的方法。

3。

提升高度对于不同直径形状的螺柱，要求的提升高度是不一样的,提升高度是否合适，要看是否在焊接过程中出现磁偏吹或短路。

螺柱焊（stud welding ）将螺柱一端与板件(或管件)表面接触并通电引弧，待接触面熔化后，给螺柱一定压力完成焊接的方法。

螺柱焊钉螺柱焊（stud welding）是将螺柱一端与板件（或管件）表面接触，通电引弧，待接触面熔化后，给螺柱一定压力完成焊接的方法。

电弧螺柱焊用圆柱头焊钉适用高层钢骨结构建筑、工业厂房建筑、公路、铁路、桥梁、塔架、汽车、能源、交通设施建筑、机场、车站、电站、管道支架、起重机械及其它钢结构等。

简介主要由螺柱焊电源和焊枪组成. 电弧螺柱焊的基本原理是在待焊螺柱与工件间引燃电弧，当螺柱与工件被加热到合适温度时，在外力作用下，螺柱送入工件上的焊接熔池形成焊接接头。

根据焊接过程中所用焊接电源的不同，传统电弧螺柱焊可以分为普通电弧螺柱焊和电容储能电弧螺柱焊两种基本方法螺柱焊原理分析螺柱焊是将金属螺柱或其他紧固件焊接在工件上的方法。

实现螺柱焊接的方法有多种，如：拉弧式螺柱焊、储能式螺柱焊、电阻焊、凸焊等。

与之相对应的焊机也有所不同，分别为拉弧式螺柱焊机、储能式螺柱焊机、电阻焊机、凸焊机等。

[1]螺柱焊机在国内有多种非正规称法，如种焊机，植焊机，种钉机，植钉机，植焊机，螺钉焊机，螺丝焊机等等，均是指螺柱焊机。

储能式螺柱焊机储能式螺柱焊机采用大容量电容作为焊接能量的来源，通过可控硅精确控制放电时间，以瞬间低电压-强电流的方式将螺柱尖端迅速熔化，使螺柱和工作面间隙快速合并，将螺柱牢固的焊接在工作面上，整个过程持续约1-3ms。

储能式螺柱焊机的工作原理简图如下：螺柱焊原理图储能式螺柱焊机采用220V交流电，通过变压器1降压，再通过整流桥2将交流电变为直流电，经过双向整流管3和充电电阻向电容6充电。

由智能芯片精确控制可控硅5，使储能电容6瞬间释放全部电量完成整个焊接过程。

储能式螺柱焊机广泛运用于钣金工程、电子业开关柜、试验和医疗设备、食品工业、家电工业、通讯工程、工业全套炊具、办公室和银行设备、投币式督货机、玻璃幕墙结构和绝缘技术等。

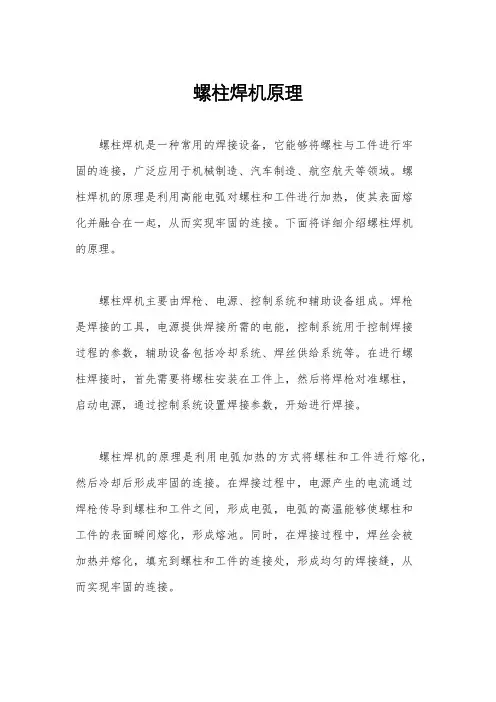

螺柱焊机原理
螺柱焊机是一种用于焊接螺柱的设备，其原理是利用高频感应加热和压力将螺
柱与工件材料进行连接。

螺柱焊机通常用于汽车制造、机械制造、航空航天等领域，其焊接效果稳定可靠，操作简便，广泛应用于工业生产中。

螺柱焊机的原理是基于电磁感应加热原理。

当电流通过线圈时，会在螺柱上产
生交变磁场，从而使螺柱产生感应电流，导致螺柱发热。

同时，焊接头施加一定的压力，使螺柱与工件材料之间形成一定的接触面积，从而实现焊接。

在螺柱焊机的工作过程中，首先需要将螺柱放置在焊接头的位置，然后通过控
制系统设定焊接参数，如加热时间、加热温度、压力等。

接下来，启动设备，电流通过线圈产生磁场，螺柱产生感应电流并发热，同时焊接头施加压力使螺柱与工件材料接触并形成焊接。

最后，待焊接完成后，停止设备，等待冷却后取出焊接好的螺柱。

螺柱焊机的原理简单而有效，通过高频感应加热和压力焊接的方式，可以实现
螺柱与工件材料之间的牢固连接。

与传统的焊接方式相比，螺柱焊机具有焊接速度快、热影响区小、焊接质量高等优点，因此在工业生产中得到了广泛应用。

总的来说，螺柱焊机的原理是基于电磁感应加热和压力焊接的工艺，通过控制
焊接参数和操作设备，可以实现螺柱与工件材料的快速、稳定、可靠连接。

这种焊接方式在工业生产中发挥着重要作用，为各行各业的生产提供了便利和效益。
