加速度传感器测振动速度与位移方案1. 测量方法（基本原理）设加速度传感器测量振动所得的加速度为：()a t （单位：m/s 2） 对加速度积分一次可得速率： 11()()[]2Ni i i a a v t a t dt t -=+==∆∑⎰ (单位：m/s) 对速率信号积分一次可得位移：11()()[]2N i i i v v s t v t dt t -=+==∆∑⎰ (单位：m) 其中：()a t 为连续时域加速度波形()v t 为连续时域速率波形 ()s t 为连续位移波形 i a 为i 时刻的加速度采样值 i v 为i 时刻的速率值0a =0；0v =0t ∆为两次采样之间的时间差2. 主要误差分析误差主要存在以下几个方面： 1）零点漂移所带来的积分误差由于加速度传感器的输出存在固定的零点漂移。
即当加速度为0g 时传感器输出并不一定为0，而是一个非零输出error A 。
传感器的输出值为：()a t +error A 。
对error A 二次积分会产生积分累计效应。
2）积分的初始值所带来的积分误差0a 和0v 的值并不为零，同样会产生积分累计效应。
3）高频噪声信号所带来的误差高频噪声信号会对瞬时位移值测量精度带来影响，但积分值能相互抵销而不会带来累计。
3. 解决办法1）零点漂移和积分初始值不为零可以加高通滤波器的方法滤除。
2）高频噪声信号的影响并不大，为了达到更高的精度，可以加一个低通滤波器。
选择高通滤波器和低通滤波器合理的截至频率，可以得到较理想的结果。
（注：高通滤波即去除直流分量；低通滤波即平滑滤波算法）。
4. 仿真研究4.1 问题的前提背景1.本课题研究的对象是桥梁振动的加速度()a t ，速度()v t 和位移()s t ，可以认为桥梁的加速度，速度，位移的总和为0。
即：0()0a t dt ∞=⎰0()0v t dt ∞=⎰()0s t dt ∞=⎰其离散表达式为：00()Ni i a N ===∞∑0()Nii vN ===∞∑0()Nii sN ===∞∑2.加速度传感器测量值存在误差，它主要是在零点漂移和测量噪声两个方面。
加速度传感器实验报告
加速度传感器实验报告
加速度传感器是一种应用广泛的测量传感器，各种型号的加速度传感器都可以用来测量振动或者加速度。
本文将介绍加速度传感器的实验，以及分析实验结果的一些重要指标。
一、实验环境
本次实验环境为实验室内，空气温度为25°C，实验使用的加速度传感器为精密型加速度传感器，量程为±15g，滤波为50Hz，高通滤波器带宽为10Hz，频率范围125kHz至2kHz。
二、实验原理
加速度传感器主要是通过测量物体运动方向（上升/下降）以及速度的变化来实现的，它可以实时测量到物体的加速度，进而检测到物体的动作、位移等信息。
实验测试结果为：温度变化0.1°C会引起加速度传感器的输出经0.18 g/°C变化。
三、实验结果
加速度传感器实验结果表明，实测值满足要求，温度变化引起的加速度传感器输出变化也满足实验要求的0.18 g/°C。
这些结果表明，加速度传感器的计算能力、精度以及可靠性都较高，在不同环境条件下能够满足较高精度的要求。
四、实验分析
通过实验结果可以看出，加速度传感器输出精度较高，准确性可靠，能够稳定满足要求。
在此基础上，未来可以基于加速度传感器的输出，进行各种类型的测量或者运动的监测，从而获得更全面的测量结果。
加速度传感器原理结构使用说明校准和参数解释一、加速度传感器原理：加速度传感器是一种能够测量物体在三个空间维度上的加速度变化的传感器。
其工作原理基于牛顿第二定律，即F=ma，其中F为作用力，m为物体的质量，a为物体的加速度。
传感器通过测量物体上的惯性力来间接测量物体的加速度。
一般情况下，加速度传感器是基于微机械系统（MEMS）技术制造的。
二、加速度传感器结构：加速度传感器的主要结构包括质量块（或称为振动子系统）、阻尼器、感受层以及电子转换装置。
质量块通常是一个微小的振动系统，可以沿多个轴向振动。
当物体受到外力或加速度影响时，质量块的相对位置发生改变，从而产生相应的电信号输出。
三、加速度传感器使用说明：1.安装：加速度传感器通常需要固定在被测物体上，可以使用螺栓、胶水、焊接等方式进行安装。
需要注意的是，传感器的位置和方向应该与被测物体的运动方向保持一致。
2.供电：传感器通常需要外部直流电源供电，供电电压和电流应符合传感器的要求。
3.输出信号：加速度传感器的输出信号通常为模拟信号（如电压或电流），也有一些传感器输出数字信号。
用户在使用传感器时需要根据实际需求来选择合适的信号处理方式。
4.数据处理：传感器的输出信号可以连接到数据采集设备或控制系统中进行进一步处理和分析。
用户可以根据需求选择合适的数据处理方法和算法。
5.维护：加速度传感器通常需要定期检查和维护，包括清洁传感器表面、检查传感器连接是否松动等。
四、加速度传感器校准：为了确保加速度传感器测量结果的准确性和可靠性，通常需要进行校准。
校准可以分为两个步骤：静态校准和动态校准。
1.静态校准：静态校准主要是通过将传感器放置在水平面上并保持静止状态来进行。
根据重力加速度的方向可以计算出传感器在其坐标轴上的零偏差或者非线性误差。
2.动态校准：动态校准主要是通过将传感器连接到知道真实加速度的振动台或运动载体上进行。
通过与已知加速度值进行比较，可以计算出传感器的灵敏度和线性误差。
微型加速度传感器中的误差分析与优化随着现代科技的不断发展，微型加速度传感器已经成为了各种电子设备的必备元件之一。
它们能够检测运动和震动，并把这些信号转化为数字信号进行处理，被广泛应用于汽车、飞机、手机等领域。
然而，由于各种原因，微型加速度传感器在使用中会产生一些误差，这些误差对于数据的可靠性有着重要的影响。
因此，进行误差分析和优化是提高微型加速度传感器性能的关键。
1.误差来源分析首先，我们需要了解微型加速度传感器的误差来源。
微型加速度传感器的误差可以分为静态误差和动态误差。
静态误差是指传感器输出值与实际测量值之间的差异，而在没有运动和震动时的误差就是静态误差。
静态误差的主要原因包括器件的工艺精度、电路元件的漂移和器件加工过程中的机械应力等。
动态误差是指传感器在运动和震动过程中输出的误差。
它们主要由加速度计的振动模式和噪声限制引起。
2.误差优化方法针对微型加速度传感器误差的来源，我们可以采取以下措施进行优化。
（1）器件生产过程中精度控制。
在传感器制造过程中，要尽可能精确地制造和调整传感器，以减少器件工艺精度对静态误差的影响。
这可以通过使用高精度加工设备、加强对工艺过程的控制等方法实现。
（2）合理的设计电路。
设计电路时，可以采用差分运算放大器、数字滤波等技术，以减少电路元件的漂移，降低静态误差。
（3）通过嵌入式系统的行为优化降低静态误差和动态误差。
应该采用更先进的处理器，如信号处理器和数字信号处理器，减小噪声、降低静态误差和动态误差，可以提高传感器的可靠性和精度，使其更加符合实际的需求。
（4）动态误差的优化。
采用低噪声的运放、差分式板簧结构、理论分析与模拟方法、过采样技术等，均可用于减小动态误差。
另外，采用振动补偿算法对振动模式进行修正也是提高性能的重要手段。
（5）提高自校验的精度。
在电路和软件设计中，可以增加多个传感器来实现自我校准和自我监测，以减小静态误差和动态误差。
3.总结微型加速度传感器已经成为各种电子设备的必备元件之一，其可靠性和精度水平也越来越受到重视，减小误差也可能成为未来发展趋势。

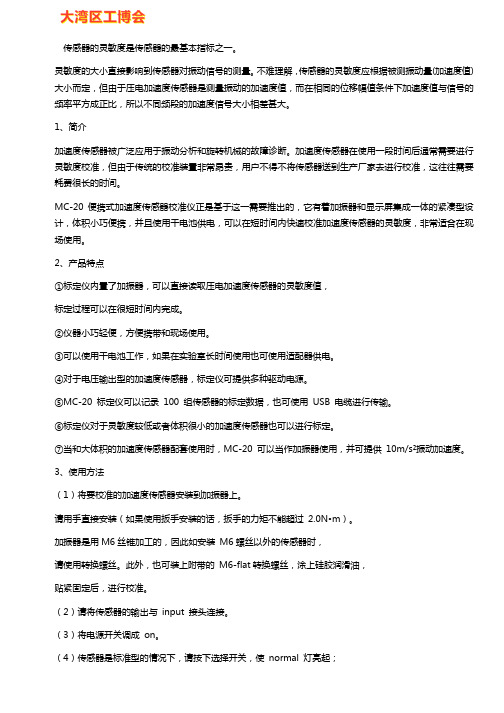

传感器的灵敏度是传感器的最基本指标之一。
灵敏度的大小直接影响到传感器对振动信号的测量。
不难理解，传感器的灵敏度应根据被测振动量(加速度值)大小而定，但由于压电加速度传感器是测量振动的加速度值，而在相同的位移幅值条件下加速度值与信号的频率平方成正比，所以不同频段的加速度信号大小相差甚大。
1、简介加速度传感器被广泛应用于振动分析和旋转机械的故障诊断。
加速度传感器在使用一段时间后通常需要进行灵敏度校准，但由于传统的校准装置非常昂贵，用户不得不将传感器送到生产厂家去进行校准，这往往需要耗费很长的时间。
MC-20 便携式加速度传感器校准仪正是基于这一需要推出的，它有着加振器和显示屏集成一体的紧凑型设计，体积小巧便携，并且使用干电池供电，可以在短时间内快速校准加速度传感器的灵敏度，非常适合在现场使用。
2、产品特点①标定仪内置了加振器，可以直接读取压电加速度传感器的灵敏度值，标定过程可以在很短时间内完成。
②仪器小巧轻便，方便携带和现场使用。
③可以使用干电池工作，如果在实验室长时间使用也可使用适配器供电。
④对于电压输出型的加速度传感器，标定仪可提供多种驱动电源。
⑤MC-20 标定仪可以记录100 组传感器的标定数据，也可使用USB 电缆进行传输。
⑥标定仪对于灵敏度较低或者体积很小的加速度传感器也可以进行标定。
⑦当和大体积的加速度传感器配套使用时，MC-20 可以当作加振器使用，并可提供10m/s²振动加速度。
3、使用方法（1）将要校准的加速度传感器安装到加振器上。
请用手直接安装（如果使用扳手安装的话，扳手的力矩不能超过2.0N•m）。
加振器是用M6丝锥加工的，因此如安装M6螺丝以外的传感器时，请使用转换螺丝。
此外，也可装上附带的M6-flat转换螺丝，涂上硅胶润滑油，贴紧固定后，进行校准。
（2）请将传感器的输出与input 接头连接。
（3）将电源开关调成on。
（4）传感器是标准型的情况下，请按下选择开关，使normal 灯亮起；传感器是内置前置放大器的情况下，请按下选择开关，使preamp 灯亮起。

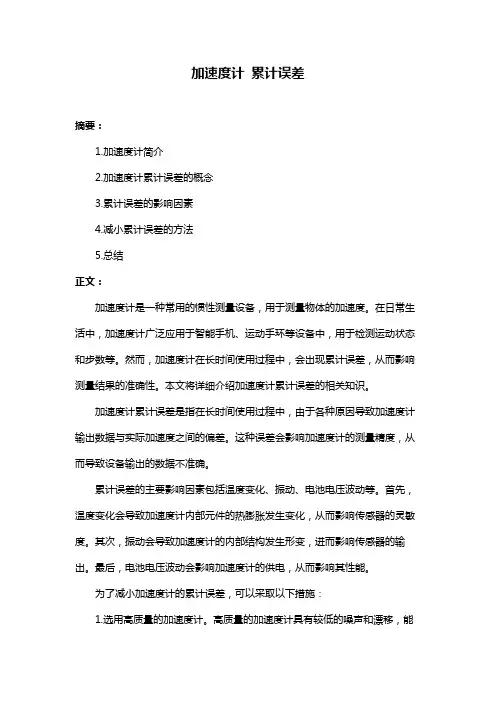

加速度计累计误差
摘要：
1.加速度计简介
2.加速度计累计误差的概念
3.累计误差的影响因素
4.减小累计误差的方法
5.总结
正文：
加速度计是一种常用的惯性测量设备，用于测量物体的加速度。
在日常生活中，加速度计广泛应用于智能手机、运动手环等设备中，用于检测运动状态和步数等。
然而，加速度计在长时间使用过程中，会出现累计误差，从而影响测量结果的准确性。
本文将详细介绍加速度计累计误差的相关知识。
加速度计累计误差是指在长时间使用过程中，由于各种原因导致加速度计输出数据与实际加速度之间的偏差。
这种误差会影响加速度计的测量精度，从而导致设备输出的数据不准确。
累计误差的主要影响因素包括温度变化、振动、电池电压波动等。
首先，温度变化会导致加速度计内部元件的热膨胀发生变化，从而影响传感器的灵敏度。
其次，振动会导致加速度计的内部结构发生形变，进而影响传感器的输出。
最后，电池电压波动会影响加速度计的供电，从而影响其性能。
为了减小加速度计的累计误差，可以采取以下措施：
1.选用高质量的加速度计。
高质量的加速度计具有较低的噪声和漂移，能
够减少累计误差的影响。
2.对加速度计进行定期校准。
定期校准可以消除部分累计误差，提高测量精度。
3.采用滤波算法。
通过数字滤波算法，可以消除振动、温度变化等因素对加速度计输出的影响。
总之，加速度计累计误差是影响测量结果准确性的重要因素。
加速度测量实验方法分享加速度是描述物体在单位时间内速度变化率的物理量，它在科学研究和工程领域中具有重要的应用。
为了准确测量加速度，科学家和工程师们开发了各种实验方法和设备。
本文将分享一些常用的加速度测量实验方法，以及它们的原理和应用。
一、霍尔效应传感器法霍尔效应传感器法是一种常用的测量加速度的方法。
该方法利用霍尔效应传感器，通过测量磁场的变化来间接检测加速度。
具体步骤如下：1. 准备实验装置：将霍尔效应传感器固定在一个物体上，以便能够在物体发生加速度时检测到磁场的变化。
2. 运行实验：给物体施加一个已知的加速度，并记录霍尔效应传感器输出的信号。
3. 数据分析：根据霍尔效应传感器输出的信号，通过相关公式计算得到物体的加速度。
霍尔效应传感器法优点是具有较高的测量精度和稳定性，适用于大部分加速度测量场景。
二、质量轮法质量轮法是一种基于力矩平衡原理的加速度测量方法。
它利用质量轮的转动惯量和转动角加速度之间的关系，来计算加速度。
步骤如下：1. 准备实验装置：将质量轮安装在一个固定的轴上，并通过一段细丝与被测物体相连。
2. 运行实验：施加一个已知的加速度给被测物体，质量轮开始转动。
3. 数据记录与分析：记录质量轮转动的角度和时间，通过计算角加速度，并结合质量轮的转动惯量，计算得到加速度的值。
质量轮法适用于加速度较大的测量场景，在工程实验和车辆安全等领域中得到广泛应用。
三、压电传感器法压电传感器法是一种将压电效应应用于加速度测量的方法。
该方法利用压电材料的特性，在物体受到加速度时产生电荷，通过测量电荷的变化来间接测量加速度。
步骤如下：1. 准备实验装置：将压电传感器固定在被测物体上，以便能够在物体发生加速度时产生电荷。
2. 运行实验：给物体施加一个已知的加速度，并记录压电传感器输出的电荷信号。
3. 数据分析：根据压电传感器输出的电荷信号，通过相关公式计算得到物体的加速度。
压电传感器法具有灵敏度高、响应快的特点，适用于瞬态加速度的测量，广泛应用于航空航天领域和工业生产中。
加速度计累计误差摘要：1.加速度计的概述2.累计误差的定义和影响因素3.减小累计误差的方法4.结论正文：【概述】加速度计是一种用于测量物体加速度的传感器，广泛应用于智能手机、汽车安全气囊、飞行器等领域。
它通过检测物体在单位时间内速度的变化量，来测量物体的加速度。
然而，在长时间的使用过程中，加速度计会受到各种因素的影响，导致测量结果存在一定的误差，这就是所谓的累计误差。
【累计误差的定义和影响因素】累计误差是指加速度计在连续测量过程中，测量结果与真实值之间的偏差。
其产生的原因主要有以下几个方面：1.传感器漂移：加速度计在长时间的使用过程中，由于环境温度、湿度、磁场等因素的影响，传感器的零点会发生变化，导致测量结果偏离真实值。
2.噪声干扰：在实际应用中，加速度计会受到电磁干扰、振动等噪声的影响，这些噪声会叠加到测量信号上，从而影响测量结果的准确性。
3.传感器寿命：加速度计具有一定的使用寿命，随着使用时间的延长，传感器的性能会逐渐退化，导致测量结果的误差增大。
【减小累计误差的方法】为了提高加速度计的测量精度，减小累计误差，可以采取以下几种方法：1.校准：定期对加速度计进行校准，可以消除或减小传感器漂移的影响。
校准方法有多种，如使用标准加速度计进行比较校准，或者利用传感器自带的校准功能进行自校准。
2.滤波：对加速度计输出的信号进行滤波处理，可以降低噪声干扰对测量结果的影响。
常见的滤波方法有低通滤波、高通滤波、带通滤波等。
3.冗余设计：在关键应用场景中，可以采用多个加速度计进行测量，通过对多个测量结果进行融合或投票，以提高测量精度和鲁棒性。
4.选择高精度传感器：在硬件选型阶段，可以选择性能优良、精度高的加速度计，以减小累计误差。
【结论】总之，加速度计在长时间的使用过程中，会受到各种因素的影响，导致测量结果存在累计误差。
为了提高测量精度，可以采取校准、滤波、冗余设计等方法来减小累计误差。
物理实验中加速度的测量与分析方法引言在物理学中，加速度被定义为物体速度的变化率。
测量和分析加速度是实验室中进行力学研究和动力学分析的基础。
本文将介绍几种常见的物理实验中测量和分析加速度的方法，包括平均加速度的计算、运动传感器的应用以及图像分析技术。
一、平均加速度的计算在物理试验中，我们经常需要测量物体的加速度。
其中最简单的方式是通过测量物体在不同时间下的速度来计算平均加速度。
考虑一个物体在t0时刻的速度为v0，在t1时刻的速度为v1，时间间隔为Δt = t1 - t0。
根据物体的加速度定义，平均加速度可以通过如下公式计算：平均加速度 = (v1 - v0) / Δt这种方法的优点在于简洁易行，适用于大多数物体的运动状态。
然而，需要注意的是，这种方法仅适用于物体的加速度变化较小的情况，否则会引入较大的误差。
二、运动传感器的应用为了更准确地测量加速度，现代物理实验常常采用运动传感器。
运动传感器可以测量物体在不同时间下的位移，并通过位移-时间关系计算出物体的速度和加速度。
一种常见的运动传感器是加速度计。
加速度计基于牛顿第二定律原理，通过测量物体受到的力和质量来计算加速度。
加速度计通常使用微机电系统（MEMS）技术制造，可以广泛应用于物体运动、地震监测等领域。
另一种常见的运动传感器是光栅尺。
光栅尺通过固定的光学栅条和接收器，测量物体的位移。
通过计算位移与时间的比率，可以得到物体的速度和加速度信息。
光栅尺精确度高，适用于高精度的实验测量。
三、图像分析技术除了传统的物理实验仪器，图像分析技术也成为测量和分析加速度的有力工具。
通过对运动过程中的图像序列进行分析，可以获得物体的位移和速度，进而计算出加速度。
一种常见的图像分析方法是基于像素点的轨迹跟踪。
该方法通过追踪物体在图像中的每个像素点的运动轨迹，可以准确地计算出物体的位移和速度。
进一步通过对位移随时间的变化率进行计算，可以得到物体的加速度。
另一种图像分析技术是基于物体轮廓的运动跟踪。
