华视界光电有限公司技术培训液晶显示模块（LCM）认识技术部·刘钱2007年3月一. 名词解释液晶显示模块是一种将液晶显示器件、连接件、集成电路、PCB线路板、背光源、结构件装配在一起的组件．英文名称叫“LCD Module”，简称“LCM”，中文一般称为“液晶显示模块”。
实际上它是一种商品化的部件．根据我国有关国家标准的规定：只有不可拆分的一体化部件才称为“模块”，可拆分的叫作“组件”。
所以规范的叫法应称为“液晶显示组件”。
但是由于长期以来人们都已习惯称其为“模块”。
二. LCM分类LCM主要分为三大类1、笔段型液晶显示模块（Segment LCM).2、字符型液晶显示模块（Character LCM).3、图型液晶显示模块（Graphic LCM).笔段型液晶显示模块（Segment LCM)笔段型液晶显示模块是指以长条状显示像素组成一位显示类型的液晶器件，简称笔段型液晶显示模块。
笔段型液晶显示模块主要用于数字显示，也可以显示西文字母、某些专用符号或固定图形，还可以将一个汉字或一个汉字组成为一个段显示。
笔段型液晶显示模块主要是为了显示数字，或围绕数字显示。
在形状上总是围绕数字“8”的结构变化。
从显示“8”的形状上分类，可分为七段，八段，九段，十四段，十六段显示等。
最常见的就是七段和十四段显示，广泛用于电子表、数显仪表、计时器、计数器、示意显示等。
字符型液晶显示模块（Character LCM)字符型液晶显示模块是一类专用于显示字母，数字，符号等的点阵型液晶显示模块。
之所以称字符型液晶显示模块是因为其液晶显示器件的电极图形是由若干个5X8或5X11点阵组成的字符块集。
每个字符块是一个字符位，每一位都可以显示一个字符，字符位之间空有一个点距产间隔起着字符间距和行距的作用，这是其一；其二是这类模块使用的是专用于字符显示控制与驱动的IC芯片。
这两种因素确定了这类模块的应用范围仅局限于字符而显示不了图形，所以称之为字符型液晶示示模块。

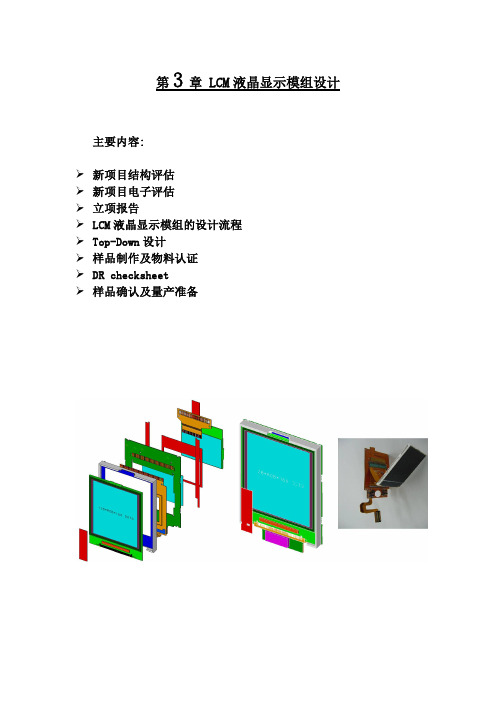

第3章 LCM液晶显示模组设计 主要内容:新项目结构评估新项目电子评估立项报告LCM液晶显示模组的设计流程Top-Down设计样品制作及物料认证DR checksheet样品确认及量产准备我们在新项目前期评估设计时，根据客户提供的Inquiry要求来检讨评估项目的设计合理性，主要物料的通用性，生产加工工艺的操作性，品质要求的信赖性等。
一般地，我们分为结构和电子两部分来评估及给客户一些合理改善建议。
根据最终的评估结果来确定此新项目是否可以立项。
3.1 新项目结构评估A．Panel匹配性评估筛选出所有符合要求尺寸的Panel（如2.8inch WQVGA）。
根据客户要求的显示要求，种类和AA尺寸，选择合适的Panel。
B．外形尺寸评估根据刚选择好的Panel确认产品的外形尺寸，是否满足客户的外形尺寸要求。
长度，宽度，厚度不能超过客户图纸要求。
显示区域AA到产品边缘的尺寸必须符合客户图纸要求，即AA位置完全与客户图纸要求一致。
C．主要资源确认根据选取的Panel，选择兼容的驱动IC，且保证Panel与IC的采购性，批量生产性。
根据产品的外形尺寸尺寸，筛选符合条件的背光源BLU，触摸屏TP，电路板FPA、PCB等主要资源。
如果除Panel和IC以外的物料无法公用，就必须设计图纸开模。
D．显示效果要求根据客户对显示效果的要求，确定整个显示模组的表面亮度，均一度，色度等要求。
显示颜色：65k，262k，1600w。
视角：一般视角，超宽视角，全视角。
E．连接方式评估信号接口方式确认，是否满足设计加工要求。
一般有两种连接方式：焊接（包括热压Hot bar），CON连接器（ZIF，B2B）。
FPA位置是否合理，易于加工等评估。
F．各物料供应商加工能力评估各物料的现有供应商加工能力是否能达到设计图纸要求。
比如FPA最小线宽，线距，表面处理能力，SMT精度是否达到要求。
比如背光源Frame薄壁的最小加工能力，高亮LED，最新高亮增光膜等材料是否已经认证可使用，导光板V-cut技术，Frame与BZ一体化注塑技术等是否成熟并能批量生产。
lcm工艺流程图LCM（Liquid Crystal Display Module）液晶显示模块工艺流程图是用来制造液晶显示器的重要工艺流程图。
下面是一个简单的LCM工艺流程图：1. 基板准备：选取适当的玻璃基板，并进行清洗和化学处理，以去除表面的污垢和杂质，并提高基板的表面质量。
2. Indium Tin Oxide（ITO）涂覆：将导电性较强的ITO材料喷涂或蒸发在玻璃基板上，形成透明电极。
这些透明电极用于LCD中的像素点驱动。
3. Passivation层涂覆：为了保护ITO电极和减少液晶分子与ITO之间的相互作用，涂覆一层薄的Passivation层。
4. 对齐层涂覆：在Passivation层上涂覆一层对齐层，用于定向液晶分子的方向，以控制光的传播。
5. 涂覆液晶：将液晶物质涂覆在对齐层上，制造液晶层。
液晶分子的定向将决定其对入射光的偏振状态的影响，从而实现光的控制。
6. 粘合：将上述制备好的液晶层和另一片玻璃基板粘合在一起，形成液晶夹层。
7. 制作色彩滤光片：在另一片玻璃基板上制作色彩滤光片，用于过滤不同颜色的光以实现彩色显示。
8. 粘合液晶夹层和色彩滤光片：将液晶夹层和色彩滤光片粘合在一起，固定玻璃基板和液晶层之间的间隙。
9. 切割：将制作好的大尺寸液晶玻璃切割为合适的尺寸，以适应最终产品的大小和形状。
10. COG焊接：COG（Chip On Glass）焊接是将驱动芯片（常见的是TSB（TAB super COG）类型的芯片）焊接到玻璃上，用于控制LCD的像素。
11. 封装：将制作好的小尺寸液晶玻璃和驱动芯片组装到LCD 模块中。
封装过程涉及到粘贴和固定各个组件，并进行初始测试。
12. 模块测试：对组装好的液晶显示模块进行电性能和显示效果的测试，以确保产品的质量。
13. 模组壳体组装：为了保护LCD模块和方便使用，将LCD 模块安装到模组壳体中，并完成模组壳体的组装，包括固定螺丝、连接线路等。
液晶显示模块设计中应注意的几个问题随着信息产业的迅速发展，作为信息显示终端之一的LCD器件也得到了空前的发展。
在FPD(Flat panel display)器件中，LCD以其轻、薄、小、耗电低等优点而一枝独秀。
为LCD配置了驱动电路，就形成了液晶显示模块LCM(Liquid Crystal Module)。
它的基本组成部件除了LCD、驱动电路外一般还有连接件、背光源等。
液晶显示模块同一个系统中的其他电路一样，有简单的接口，并提供了丰富的控制显示的指令系统。
为整机的开发节约了时间。
下面讨论LCM设计中的应注意的几个问题及解决方法。
对比度对比度是描述一个显示器件在显示时前景(如显示的文字、图形等)和背景之间明暗差别大小的一个量。
以正性液晶显示器件为例，对比度公式如下：Cr=(N1/N2)×100%Cr是对比度，N1是像素点未显示时的光线透过率，N2是像素点显示时的光线透过率。
对比度越大，显示就越清楚，反之，则显示暗淡不清。
LCD的对比度与其自身的特性关系较大，如电光特性曲线的陡度等。
从电路驱动的角度来讲对比度的控制主要受下面几个参数的影响。
●偏压电路设IC的驱动路数为N，那么驱动波形的占空比D和偏压B为：以HITACHI的驱动芯片HD61203为例，驱动LCD的最大路数为64，即占空比为D=1/64，那么偏压比B=1/9，如图1所示，偏压电路中R2的取值应是R1的5倍，R2=5R1。
例如R1=1k，则R2=5R1=5k。
当芯片的驱动路数大于64个时，芯片的工作频率也会相应提高，同时偏压电阻也会因为偏压比的增大而提高阻值。
这样就不可避免地使偏压电路的几个输出端V1、V2等的驱动能力下降，这就对LCD的驱动带来了负面影响。
为了解决高路数屏的驱动问题，在偏压电路的设计上，应当提高V1、V2等输出端的驱动能力。
在图1中，在各输出端增加了运算放大器LM324。
LM324是一个具有四运放的可使用正负电源工作的运算放大器。
