板式换热器使用维护及检修

板式换热器检修技术方案1.检查板式换热器的外观：检查板式换热器的外观是否有破损、变形或腐蚀现象。

如发现问题，需要采取相应的维修措施。

2.清洗板式换热器：首先，将板式换热器内部的压力释放，然后将其拆卸下来。

用清洗剂将板片浸泡，去除污垢和积垢。

清洗时可采用机械清洗和化学清洗相结合的方式，以确保清洗彻底。

3.检查板片的状况：检查板片是否存在破损、变形、腐蚀等情况。

如发现问题，需要及时更换损坏的板片，以保证换热器的正常运行。

4.检查密封垫条：检查密封垫条是否存在老化、硬化或损坏等情况。

如有问题，需要及时更换密封垫条，以防止泄漏现象的发生。

5.检查管束：检查管束是否存在堵塞、变形或磨损等情况。

如有问题，需要采取相应的清洗或维修措施，以确保管束的通畅与可靠性。

6.清除管道污垢：在检修过程中，需要将板式换热器的进出口管道连接处打开，清除管道内的污垢和积垢，确保换热效果的最大化。

7.检查支承设施：检查板式换热器的支承设施是否牢固、完好。

如有问题，需要及时修复或更换，以保证板式换热器的稳定运行。

8.检查泄漏情况：在检修过程中，需要进行泄漏测试，检查板式换热器是否存在泄漏现象。

如果发现泄漏，需要找出泄漏原因并进行修复。

9.进行性能测试：在完成检修和维护后，需要进行性能测试，以确保板式换热器的换热效果符合设计要求。

10.记录和汇总检修情况：检修过程中，需要详细记录每一步的操作过程和结果，并将其汇总成检修报告，以备将来的参考和分析。

以上是板式换热器检修技术方案的基本内容。

在实际操作过程中，需根据具体情况进行调整和细化，以确保检修工作的顺利进行和检修效果的达到。

板式换热器维护检修规程本规程适用于工作压力不超过1Mpa，工作温度不超过300o C的板式换热器的维护和检修；其他板式换热器的维护和检修已可参照执行。

属压力容器的板式换热器，在执行本规程时，还必须遵循《压力容器安全技术监察规程》的规定。

1、检修间隔期1.1检修类别板式换热器分为大修和不定期检修。

1.2检修间隔期表12、大修内容2.1解体清洗，检查，必须时更换换热板片。

2.2检查，必须时更换密封垫片。

2.3检查各零、部件的附着和变形情况，必须时进行修复或更换。

2.4检查，紧固地脚螺栓。

2.5碳钢制板式换热器需防腐、涂漆。

3、检修前的准备3.1技术准备3.1.1说明书、图样、技术标准等资料。

3.1.2运行记录、预检纪录、设备缺陷及功能失常的技术状态纪录。

3.1.3定制检修方案。

3.2物料准备3.2.1拆装工具，特别是专用扳手。

3.2.2换热板片、密封垫片等。

3.3安全技术准备3.3.1放空换热器内水、汽及物料。

3.3.2用蒸汽吹扫换热器，降温后方可拆卸。

3.3.3将高位换热器放置到操作台或地面上方可检修。

4、检修方法4.1拆卸4.1.1拆卸前应测量板束的压紧长度尺寸，作好记录。

4.1.2拆卸活动封头。

4.1.3沿活动封头至固定封头方向，依次拆下换热板片和密封垫片，并按照顺序编号放置，不得磕碰。

4.2换热板片4.2.1清除换热板片上的积垢，可采用手工清洗法或化学清洗法；采用化学方法清洗后，应以清水洗净。

4.2.2对不锈钢制板片，即用钢丝刷刷洗换热板片，以免划伤。

+10 8+ 4.2.3检查换热片是否穿孔，一般用放大镜逐片观察，也可用煤油渗透法检查。

4.2.4保护密封面，使之不被划伤。

+4 1+ 4.2.5防止换热板片要平稳，防止发生变形。

4.3装配4.3.1组装时，注意流程通道孔的相对位置，不能搞错。

+7 5+ 4.3.2将板片密封槽擦净，把粘合剂均匀涂在板片沟槽内，然后放上密封垫片，用平板压平，放置48小时。

板式换热器日常检修清洗总结板式换热器是工业中常见的一种换热设备，它通过板固定在壳体中形成一系列平行的换热板，将冷热介质分隔开，通过换热板的传热，实现冷热介质之间的热量传递。

由于长时间运行，板式换热器会积累一定量的污垢，影响换热效果和设备寿命，因此需要定期检修清洗。

在实际工作中，我们采取了以下几个步骤：一、关闭板式换热器首先，将板式换热器停机，并通过操作控制系统将板式换热器关闭。

关闭板式换热器的同时，需要将两侧的冷热介质流量调整到最低，并关闭进出口阀门。

这一步的目的是为了保证安全，避免在检修清洗过程中发生意外。

二、清洗换热板接下来，需要将板式换热器中的换热板进行清洗。

首先，将换热板一侧的进口管道连接到清洗设备，然后通过清洗设备的喷嘴将高压水喷射到换热板的表面。

清洗时，需要注意保持合适的水压和水温，以避免对换热板造成损坏。

清洗过程中，可以适时使用清洗剂，以加强清洗效果。

清洗完毕后，需要将清洗液排出，并将另一侧的进口管道重新连接到换热板上，对另一侧进行清洗。

三、检查板式换热器清洗完毕后，需要对板式换热器进行检查。

首先，要检查换热板的表面是否有明显的破损或腐蚀。

若有问题，及时更换损坏的换热板。

其次，要检查换热板上的密封垫片是否完好，并根据需要更换垫片。

此外，还要检查固定板件的紧固情况，确保板式换热器的稳固性。

四、组装板式换热器在检查完毕后，需要将板式换热器进行组装。

首先，要将清洗完毕的换热板重新安装到板式换热器中，并确保板与板之间的间隙均匀。

接着，要将固定板件紧固到位，保证整个装配件的牢固性。

最后，要将进出口阀门重新打开，并调整冷热介质的流量，使之恢复正常工作状态。

五、试运行板式换热器组装完成后，要进行试运行，以确保板式换热器正常工作。

在试运行过程中，要观察换热效果，并检查是否存在泄漏或其他异常情况。

若出现问题，要及时处理，确保板式换热器正常运行。

通过以上步骤，我们能够完成板式换热器的日常检修清洗工作。

板式换热器的检修及清洗板式换热器除了在特殊情况下的检修外，还应进行定期的维修。

由于板式换热器拆装方便，维修简单，一般也不用特殊的工具和设备。

根据不同的情况可采用不同的方法，如果设备没有发生渗漏，只是传热系统K有所下降，则可不拆开换热器，而用一个闭路系统将除垢液打入设备内循环数小时即可。

现场没有这种条件，而且拆开设备后发现结垢不太严重时，可不取下板片而用水直接冲洗，同时用柔软刷子刷洗即可。

一、正常运行维修1、需要维修的设备，应按安装顺序逆行拆开换热器。

2、在石油、化工行业中应用的设备，应按检修周期进行定期维修。

3、设备内的介质如果是易燃、易爆或腐蚀性较强的介质，至少每年应维修一次。

4、在其它行业中使用的板式换热器，如果未发生渗漏，最好三年恩能维修一次。

二、板片的清洗和保护保持板片的清洁是保持高传热系数的重要条件之一。

在板片间，介质是沿着狭窄曲折的流道运动的，即使产生不太厚的垢层，也将引起流道的变换，显著地影响流体的运动，使压降增大、传热系数下降。

例如某糖厂在采暖中使用板式换热器，由于二次水没有很好地处理，使用过程中仅两个月就将整个流道堵塞，不能继续运行。

1、化学清洗法这种方法是将一种化学溶液循环地通过换热器，使板片表面的额污垢溶解、排出。

此法不需拆开换热器，简化了清洗过程，也减轻了清洗的劳动强度。

由于板片波纹能促进清洗液剧烈湍流，有利于垢层溶解，所以化学清洗法是比较理想的方法。

2、机械（物流）清洗法这种方法是将板片拆开后用刷子进行人工洗刷，从而达到清洗板片表面污垢的目的。

此法虽然比较直接，但对较坚硬、较厚的垢层，不易清洗干净。

3、综合清洗法对于垢层比较坚硬又较厚的情况，单纯采用上述一种方法都难以清洗干净。

综合法是先用化学清洗法软化垢层，再用机械（物理）清洗法除去垢层，以保持板片表面清洁干净。

4、清洗时的注意事项（1）化学清洗时溶液要保持一定的流速，一般0.8-1.2m/s.其目的在于增加溶液的湍流程度。

2024年板式换热器日常检修清洗总结范本随着工业化的不断发展，板式换热器作为热能传递设备的重要组成部分，在生产过程中起到了至关重要的作用。

为了保证其正常运行和高效热能传递，日常检修和清洗工作尤为重要。

本文将对2023年板式换热器日常检修清洗工作进行总结，以期提高工作效率和换热器的使用寿命。

一、2023年板式换热器日常检修总结1. 定期检查换热器的运行状态和性能参数，包括换热率、温差、压差等。

根据检查结果，及时采取相应的措施，保证换热器的正常运行。

2. 检查换热器的外观和密封性能。

如有发现漏气或渗漏现象，要及时进行维修或更换密封件，以防止热能的损失。

3. 检查换热器的管道和阀门的连接情况，确保其紧固可靠，不出现漏水或松动等问题。

4. 定期清理换热器的附着物，包括沉积物、污垢和涂层等。

可以采取物理清洗、化学清洗或机械冲洗等方法，保持换热器内部的清洁度和热传递效果。

5. 检查换热器的冷却水系统和热介质系统，确保其流量和压力处于正常范围内。

如有必要，及时清理冷却水或热介质中的杂质和污垢。

6. 检查换热器的防腐层和保温层的完整性和性能。

如有发现损坏或老化等问题，要及时进行修复或更换，以保证换热器的使用寿命和热传递效果。

二、2023年板式换热器清洗总结1. 根据换热器的具体情况和使用环境，选择合适的清洗剂和清洗方法。

可以使用化学清洗剂进行清洗，也可以采用机械冲洗或超声波清洗等方法。

2. 在清洗之前，要先将换热器的附着物和沉积物彻底清理干净，以提高清洗效果。

可以采用刷洗、挂钩或高压水枪等工具进行清理。

3. 清洗剂的选择和使用要遵循相关的规范和标准，确保其对换热器材料和密封件的兼容性和安全性。

4. 清洗剂的浓度和清洗时间要根据具体情况进行调节，以保证清洗效果和材料的安全性。

过高的浓度和长时间的清洗会损坏换热器的材料和密封件。

5. 清洗之后，要及时用清水进行冲洗，将清洗剂和残留物冲洗干净。

同时，要对清洗后的换热器进行干燥和防锈处理，以防止二次污染和腐蚀。

板式换热器检修技术方案板式换热器是一种常见的换热设备，用于将能量从一个介质传递到另一个介质中。

与其他换热器相比，板式换热器具有高效、节能、可靠的特点。

然而，由于长期使用或不当操作，板式换热器可能会出现漏水、堵塞、严重腐蚀等问题。

为了保持板式换热器的正常运行，并延长其使用寿命，需要定期进行检修。

以下是一份板式换热器检修技术方案，供参考。

一、检修前准备工作：1.停机与排空：首先要停止板式换热器运行，并排空换热介质，确保安全。

2.检查环境：检查工作环境，确保没有明火、易燃物品等危险因素。

3.准备检修工具：准备各种检修工具，如扳手、螺丝刀、铁锤等。

4.保护措施：穿戴好安全防护装备，如安全帽、防护眼镜、工作服等。

二、检修内容及步骤：1.拆除密封罩：使用相应工具拆除板式换热器的密封罩。

2.检查泄漏：检查板式换热器是否存在泄漏现象，如有泄漏则需要进行密封修复。

3.清洗换热面积：使用清洗剂清洗板式换热器的换热面积，可以通过喷淋或浸泡等方式进行清洗。

4.清理不锈钢板：使用软毛刷清理板式换热器的不锈钢板，注意不要使用硬物刮擦，以免造成损坏。

5.检查密封橡胶垫：检查板式换热器的密封橡胶垫是否有破损或老化现象，如有需要进行更换。

6.检查橡胶垫位置：检查橡胶垫是否正确安装在板式换热器的连接部位，如有需要进行调整。

7.检查换热板：检查换热板是否有变形或腐蚀，如有需要进行修复或更换。

8.检查密封垫片：检查板式换热器密封垫片的连接螺栓是否松动，如有需要进行拧紧。

9.清理管道及阀门：清理板式换热器所连接的管道及阀门，防止堵塞或漏水。

10.安装密封罩：完成检修后，将密封罩安装回板式换热器上。

三、检修后工作：1.试运行：进行试运行，观察板式换热器的运行情况，确认无异常后，可以恢复正常使用。

2.检查耐压：进行耐压试验，确保板式换热器的耐压性能正常。

3.记录检修：将检修过程和结果进行记录，方便下次检修时参考。

4.清理工具：清理检修过程中所使用的工具，并进行妥善存放，以便下次使用。

板式换热器检修施工方案一、设备简介板式板式换热器的结构比较简单，它是由板片、密封垫片、固定压紧板、活动压紧板、压紧螺柱、螺母、上下导杆、前支柱等零部件组成。

工作原理：当金属板组压紧时，板角上的开孔形成连续的通道，将采暖水从进口处引流到金属板组中，并分配到金属板间的狭窄槽道中。

由于金属板上配了垫片以及金属板A和金属板B的交替安装，采暖水交替进入金属板内的槽道，即市政采暖水进入奇数槽道，而二次采暖水进入偶数槽道，这样采暖水被薄薄金属壁隔开，采暖水的流动方向相反，采暖水通过板式换热器时，润滑油将部分热量传递到金属壁上，而金属壁又将这部分热量传递到另一侧的冷却水上，润滑油温度下降，而冷却水温度上升，最后，采暖水流向金属板另一侧的相似通道，并排出板式换热器。

二、施工准备1、编写详细检修方案，并报作业部和有关部门会签。

2、逐一落实检修所需材料的到货情况、数量及到货时间，准备好检修所需的检修施工机具和材料，认真做好到货材料、配件的检验和保管；3、备齐专用工具和经检验合格的量器具；4、对起吊设施进行检查，应符合安全规定；5、准备好检修记录及图纸；6、检修前，应向所有参加检修施工人员进行详细的技术交底，明确检修的工作内容、技术要求、质量标准和时间要求。

三、施工流程和技术要求1、施工流程施工准备放去板式换热器内剩水和油解体拆卸相连管道和拉紧螺栓将板片回装按解体步骤逆序装复位水压实验进水管出口用堵板封上在出口管法兰处接2、试压方法试压所用的压力表已经校验且在有效期内，精度不低于 1.6级，压力表的量程宜为试验压力的2倍，但不得低于1.5倍且不得高于3倍；换热器试压用临时盲板厚度的确定依据“试压用插入式盲板最小厚度”得到；试压所用的机械、工具、材料到位；换热设备的随机资料、螺栓垫片齐全；设备记录齐全，配件齐全；试压人员已到位。

压力试验一般规定：①压力试验必须采用两个量程相同、经过校验，并在有效期内的压力表。

压力表的量程宜为试验压力的2倍，精度不得低于1.6级，表盘直径应不小于150mm。

板式换热器使用和维护保养规程
一、使用规程：
1.在使用之前，需要对板式换热器进行检查，确保换热板之间没有杂
质和损坏。

2.确保给水温度和流速符合设计要求，避免超温和超压情况发生。

3.监测冷却水和被冷却介质的流量和温度差，以保证换热效果。

4.定期清洗换热板和管道内的沉积物，保持换热效率。

5.注意观察板式换热器的运行状态，避免漏水和渗漏的现象发生。

6.定期对板式换热器进行测试和检查，以确保其正常运行。

二、维护保养规程：
1.换热板的清洗：定期清洗换热板和管道内的沉积物，避免影响换热
效率。

清洗时应先用水冲洗，再用适当的酸、碱溶液进行清洗，最后用清
水冲洗干净。

注意在清洗过程中不要对换热板造成损伤。

2.泄漏的处理：若发现换热板有漏水或渗漏现象时，应及时停机检修，找出漏水的原因，并进行相应的维修和更换。

3.流量的调整：根据实际的换热需求，调整冷却水和被冷却介质的流量，以保证换热效果。

注意在调整流量时要注意防止超温和超压。

4.润滑剂的添加：在换热器的密封处和活动部件处，适当添加润滑剂，以减少摩擦和磨损。

5.设备的定期检查：定期对换热器进行检查和测试，发现问题及时处理。

如检测温度、压力、流量等工艺参数，并对控制系统进行检查。

以上是板式换热器使用和维护保养的规程，如果按照这些规程进行操作和维护，能够保证换热器的正常运行和延长其使用寿命。

同时也能改善换热效果，降低能源消耗，减少故障发生概率，提高生产效率。

因此，使用和维护保养规程是非常重要的，应当得到严格遵守和执行。

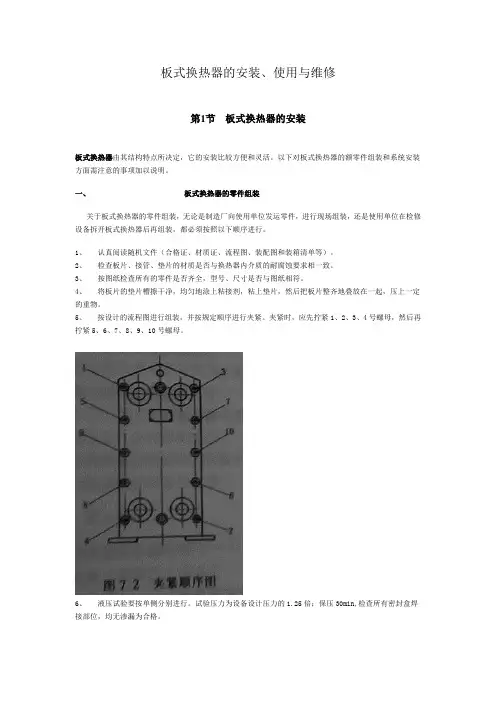

板式换热器的安装、使用与维修第1节板式换热器的安装板式换热器由其结构特点所决定，它的安装比较方便和灵活。

以下对板式换热器的额零件组装和系统安装方面需注意的事项加以说明。

一、板式换热器的零件组装关于板式换热器的零件组装，无论是制造厂向使用单位发运零件，进行现场组装，还是使用单位在检修设备拆开板式换热器后再组装，都必须按照以下顺序进行。

1、认真阅读随机文件（合格证、材质证、流程图、装配图和装箱清单等）。

2、检查板片、接管、垫片的材质是否与换热器内介质的耐腐蚀要求相一致。

3、按图纸检查所有的零件是否齐全，型号、尺寸是否与图纸相符。

4、将板片的垫片槽擦干净，均匀地涂上粘接剂，粘上垫片，然后把板片整齐地叠放在一起，压上一定的重物。

5、按设计的流程图进行组装，并按规定顺序进行夹紧。

夹紧时，应先拧紧1、2、3、4号螺母，然后再拧紧5、6、7、8、9、10号螺母。

6、液压试验要按单侧分别进行。

试验压力为设备设计压力的1.25倍；保压30min,检查所有密封盒焊接部位，均无渗漏为合格。

二、使用单位的系统安装使用单位的系统安装时指制造厂发至使用单位的设备或使用单位检修好的设备向应用工位上的安装。

这种情况应按下面顺序进行。

1、将设备放在基础上，固定地脚螺栓。

2、检查管道的冷、热介质进出口与设备上的接管是否一致。

考虑到检修方便，管道与换热器联接时最好用短节。

3、换热器的冷、热介质进出口都应安装温度计和压力表。

三、换热器零件组装和设备安装时的注意事项1、吊装时要注意设备的重心。

2、向垫片槽粘接垫片时，应确保垫片上和板片的垫片槽内没有砂子、油污、铁屑和焊剂等杂物，以免损坏密封，引起泄露。

3、拧紧螺栓时用力要均匀，并不断地测量两压紧板内侧的距离，保证两压紧板间平行度偏差不大于3mm.夹紧到规定尺寸并且达到相应的平行度，以免垫片压偏或滑出垫片槽。

同时，一边夹紧一边细查，观察是否有垫片、板片发生错位等现象。

4、液压试验的液体一般采用水。

板式换热器的使用维护及检修一、使用方面1.正确操作：在使用板式换热器时，应该按照设备的使用说明书进行正确操作，尤其是在启动和停机时要注意顺序和方法。

另外，还要注重观察设备运行状态，及时发现并处理异常情况。

2.保证流体质量：为了保证换热器能够正常运行，需要对流体进行处理，尤其是液体。

比如，应该防止液体中的杂质进入换热器内部，可以使用过滤器进行预处理；对于水质较差的情况，可以使用软化器或反渗透设备进行处理。

3.定期清洗：废热处理等应用场景下的板式换热器，可能会因为管路中的沉积物、腐蚀物等原因造成换热效率下降甚至堵塞的情况。

因此，需要定期对换热器进行清洗，保证其内部表面的清洁度。

二、维护方面1.定期换热介质：在使用过程中，应及时更换热介质。

热介质长时间使用可能会导致水质变差，影响换热效果，甚至会损坏板式换热器。

一般情况下，应根据厂家提供的使用说明书来确定更换周期。

2.定期检查密封性：板式换热器中的密封件是关键部件，对换热器的正常运行起到重要作用。

因此，需要定期检查密封件的完好性，如发现损坏或老化的情况，应及时更换。

3.保持通风畅通：换热器通风畅通也是保证其正常运行的重要条件之一、因此，需要定期清洁换热器周围的杂物，确保换热器的散热性能不受阻碍。

三、检修方面1.检查泄漏情况：定期检查板式换热器是否存在泄漏情况，特别是板片之间是否存在漏液的现象。

如发现泄漏情况，应及时找出漏点并进行修复。

2.清洗堵塞部位：如果发现换热器一些部位发生堵塞，可以使用专用工具，如清洗球、刮子等进行清洗。

如果严重堵塞，可以使用化学清洁剂进行处理。

3.更换损坏部件：如果发现板式换热器中的一些部件已经损坏，如板片、密封件等，应及时更换，以免损坏其他部件或影响换热效果。

在进行检修时，应确保安全可靠，可以参考设备的维修手册或者请专业人员进行检修。

通过以上三个方面的维护和检修，可以保证板式换热器的正常使用和延长使用寿命。

使用维护和检修工作应有一定的规律性和持续性，提高设备的可靠性和效率，并有效节约能源和降低运行成本。

板式换热器维修与保养板式换热器以其重量轻、占地面积小、投资低、换热效率高、组装灵活、结垢易于洁除等特点，已在各行业生产中广泛应用。

但是由于板式换热器流通截面积小，如不及时维护，保养，有可能因结垢造成堵塞，影响设备的安全和正常使用。

正确的安装及维护保养，是确保其安全、高效的重要环节。

一、板式换热器的大修解体由于板式换热器板片数多，而且要逐片清理，全部更换新垫，所以大修时一般采用整体吊离安装位置，在一个合适地点解体大修。

拆卸前，将介质进口阀关闭，且应首先关闭高压侧阀门，而后关闭出口阀，使换热器缓慢降温至40℃后进行排放，然后拆除相连管道，整体吊离才能进行。

1.1、解体前的准备板式换热器的检修周期一般为2年。

在检修前，对准备更换的垫片需认真检查，表面要光滑、厚度一致、无横向裂纹、无气泡、无缺口、无老化、无搭接及对接的痕迹。

所使用的粘接剂也应在有效期内。

对换热器本体，拿下压紧螺栓保护套管，对所有的螺栓除锈涂油；检查上梁滑动表面，并擦拭干净；检查活动压板上部辊轮，使其转动灵活；测量并记录板叠长度“A”，重装时应保证此尺寸不变。

1.2、换热器的整体解体待系统气体、压力、温度等参数达到维修要求后方可进入现场施工。

先拆除接管，然后按对角线的方向依次松开固定螺栓。

在拆卸过程中，活动压板宽度方向偏移不超过10mm，垂直方向偏移不超过25mm，应始终保持活动压板基本处于平行状态移动。

拆下板片时，使板片向一侧倾斜15°－20°，向上稍举即可拆掉，不得强行拆卸，以防上部定位凹槽变形或损坏，然后按片块安装顺序依次码好。

1.3、旧胶垫去除和板片清洗先拆除旧垫片。

一手持电热风沿密封槽底部加热，待粘接剂受热变软时，另一手将垫子拉起缓缓剥离。

也可采用煤气喷枪加热，但应严格控制火焰到板片底部距离为10－15cm，对铝合金板片更应注意。

不管在什么情况下都禁止使用乙炔焰加热。

垫片拆除后，对密封槽内的残胶，可用直径40－50mm、宽度8－10mm的不锈钢丝轮装在切向磨光机上，将残胶磨去，保证密封槽光洁。

有限公司板式换热器使用、维护说明书一、准备工作1、设备使用前检查夹紧螺柱是否松动,夹紧尺寸是否符合安装图规定。

如不符合规定应按安装图规定的尺寸拧紧螺柱，四周应均匀，使两压紧板平行度误差不超过2mm。

2、设备使用前可按1.25倍的工作压力分别对热侧和冷侧进行水压试验，保压30分钟，设备所有密封部位应无泄漏现象方可投入使用。

试验压力及保压时间也可按系统规定执行，但试验压力不得超过产品铭牌试验压力数值。

禁用污水做水压试验，避免存水腐蚀板片。

3、用于汽水热交换的板式换热，蒸汽入口处须安装蒸汽进入阀和温度计。

用于调节蒸汽进入量和监控蒸汽温度。

4、用于食品行业，使用前必须将设备内部通道进行清洗和消毒，可通入热水运行，以便清除掉设备和管道里的油污和杂物。

5、冷热介质入口必须安装过滤器，过滤杂物或泥沙，以保证换热器的正常运行，避免泥沙或杂物堵塞板片通道，影响使用效果。

6、在管路系统中应安置排气阀，以便排除介质中的空气，防止气体停留在设备中降低传热效率。

7、冷热介质进出管线的连接应严格遵照本产品冷热介质进出口方位的规定，错误的连接将会失去运行效果或引起事故。

8、设备安装前，管道内必须清理干净。

二、操作1、运行时应缓慢注入低压侧介质，然后再注入高压侧介质，停机时应先缓慢切断高压侧介质，然后再切断低压侧介质，启动时不得猛烈冲击，防止冲坏密封胶垫。

用于汽水热交换式水采暖的场合，应注入采暖循环水，再注入蒸汽，停机时先切断蒸汽然后再切断循环水。

2、板式换热器应在本产品规定的设计温度和设计压力范围内操作。

严禁超压超温运行。

用于汽水热交换器的场合，本产品规定的设计压力不作为蒸汽的工作压力，蒸汽工作压力应使蒸汽进入温度不大于本产品规定的设计温度。

维修保养3、设备长期运行后板片表面将产生不同程度的水垢或沉积物，会降低传热效率和增加流阻，因此设备应根据水质，温度介质特性等实际情况定期拆开检查清除污垢。

可用碳酸钠溶液，用棕刷子清洗板片。

板式换热器安全操作规程一、换热器的型号和技术参数换热器型号和辅助设备技术参数：水-水换热2台，其型号：BR1.5BW-1.6-188-E-1板式水-水换热器；二次网供暖循环泵五台，其中2台KDBR300-80便拆式离心泵：其技术参数，额定流量720m³/h，扬程80m，转速1480r/min，配用电机功率250KW，型号Y2-355M-4，电压380V，额定工作电流443A，效率95.2%,频率50Hz，功率因素0.9，转速1490r/min，连续工作制S1，防护等级IP55，绝缘等级F，水泵总成自重1720Kg；3台立式管道泵，其型号为KDBR200-80/A,流量374m³/h，扬程70m，转速1450r/min，配用电机型号Y2-315S-4，功率110KW，额定电压380V，额定电流200A，效率95.4%，功率因数0.88，转速1485r/min，防护等级IP54，绝缘等级F，工作制S1。

换热器的作用是通过一次网的高温热水经过板式换热器加热二次网循环水，主要是露天区域生产、生活、办公场所系统内的水。

二、细则1.努力学习安全操作知识，严格遵守各项规章制度。

2.认真执行交接班制度，接班前必须认真检查本岗位的设备及安全设施是否齐全、完好。

3.认真监盘、精心操作，严格执行工艺纪律，记录清晰、详实、整洁，字体一律采用仿宋字体。

4.按时认真巡检，发现缺陷及时处理，并做好记录。

保持作业场所清洁卫生。

准确分析、判断。

能处理生产过程中出现各种的异常情况。

5.正确使用劳保用品和消防器材6.杜绝违章作业、并有权劝阻和制止他人违章作业。

对违章指挥有权拒绝执行，并及时上报分管领导。

三、工作原理1.以10.5MW高温热水锅炉为热源，经板式换热器将二次管网系统中的水加热，由循环泵系统供到露天区域生产、生活、办公区域。

系统进行强制循环，经反复换热，实现露天区域生产、生活、办公区域取暖需求。

板式换热器是由许多波纹形的传热板片，按一定的间隔，通过橡胶垫片压紧组成的可拆卸的换热设备。

板式换热器维护检修规程
内容不得抄袭
一、用途
板式换热器是一种常用的工业换热设备，用于进行低温下的热能转换。

它可以用于化工、有机饮料、食品等行业，在这些行业中可以替代传统的
压力容器进行换热。

板式换热器维护检修是贯彻运行规程，预防设备及设
备环境的安全事故，保证设备正常安全运行的关键环节。

二、检修内容
1、清洁管道：定期清洗板式换热器的内部管道，清洁苛性介质残留物。

2、检查连接件：定期检查连接件是否松动、磨损，必要时进行紧固。

3、检查夹层：定期检查夹层是否有磨损、变形、脱落等现象，必要
时进行补加。

4、检查管道：定期检查管道是否有变形、裂纹、腐蚀等现象，必要
时进行补加。

5、检查密封圈：定期检查密封圈是否有松动、变形、漏气等现象，
必要时进行紧固。

6、检查法兰：定期检查法兰是否松动、变形、漏气等现象，必要时
进行紧固。

7、检查支架：定期检查支架是否有变形、磨损等现象，必要时进行
补强。

8、检查阀门：定期检查管道阀门是否松动、变形、漏气等现象，必要时进行紧固。

板式换热器常见故障及检修方法摘要板式换热器的主要故障有外漏、内漏、进出口压差大、传热效果差等，对产生上述问题的原因进行了分析，并给出了相应的解决方法和维修注意事项。

关键词板式换热器；故障；泄漏；压力；传热效果；运行；维护板式换热器具有较高的热传导率、较低的压损、结构紧凑、体积小、占用空间大、加工工艺简便、零部件通用性好、陕西北元化工有限公司氯碱分厂的主要传热设备，为了保证板式换热器的正常运行，延长板片、胶垫等重要零件的使用寿命，掌握板式换热器的故障原因和处理方法，是非常必要的[1]。

1 板式换热器1.1板式换热器结构板式热交换器主要包括热传递板、活动板、紧固板、密封胶条、紧固螺栓等。

1.2 板式换热器工作原理板条将后板束压缩成一组平行的流道，每一种液体都可以通过合适的流道与薄板之间的通道来实现反向的相对流动，从而提高传热的效率。

在板与板之间设置了密封件，在板被压缩后，它能确保液体介质和空气的有效密封。

进口侧采用双层隔板，可防止进口与换热区内的各种介质混入。

1.3 板式换热器的特点及应用(1)具有体积小、易于清洁的特点。

(2)具有高效率的热传递。

(3)重量较轻，金属消耗较小，板材的厚度通常为0.4-0.7毫米。

(4)具有高效率的换热系数和低热损耗，而薄板上的波浪形可以在低流量下形成紊流。

(5)装配灵活，可以改变换热区域或流程组合，通过增大或减小板的数目来实现需要的换热区域。

(6)便于拆卸、清洁和维修。

(7)成本低，具有良好的经济效益。

(8)板型热交换器具有密封边缘长、易泄露、不能经受高压的缺点。

2 板式换热器常见故障及处理措施板式换热器工作稳定，但因其工艺条件变动频繁，液体介质腐蚀性大，常发生故障。

2.1 介质外漏介质外漏的主要形式是漏（少量，间断）和漏（大量的水珠）。

泄漏点是板片和板片之间、板片密封槽处、端板和夹板内侧。

介质外漏主要由以下原因造成。

(1)夹持尺寸不正确，各个部位的大小不一致（每个部位的大小偏差不得超过3毫米）或者夹持螺栓有松动。

板式换热器检修步骤第一步：准备工作在进行板式换热器检修之前，需要进行一些准备工作。

首先，关闭板式换热器的进出口阀门，并将压力释放到零。

然后，准备好所需的工具和材料，如扳手、螺丝刀、密封垫片等。

确保安全措施得当，穿戴好防护装备。

第二步：拆卸换热器开始拆卸前，需要先将板式换热器与周围管道分离。

用扳手松开连接螺栓，并小心地将板式换热器从管道上取下。

注意避免损坏密封垫片，以免影响换热器的密封性能。

第三步：清洗板片将取下的板式换热器放在合适的工作台上，开始清洗板片。

首先，用清洁剂和刷子清洁板片表面的污垢和沉积物。

然后，用清水冲洗板片，确保彻底清除所有残留物。

第四步：检查板片清洗完毕后，检查板片是否有损坏或腐蚀现象。

如果发现有损坏的板片，需要及时更换。

同时，检查板片之间的间隙是否一致，以确保换热器的稳定性和高效性。

第五步：更换密封垫片如果发现密封垫片老化或破损，需要及时更换。

将新的密封垫片安装在板式换热器的密封槽中，确保垫片与板片之间的间隙均匀。

第六步：安装换热器完成检查和更换后，将板式换热器重新安装到管道上。

用扳手紧固连接螺栓，确保换热器与管道之间的连接牢固。

第七步：测试运行检修完成后，打开板式换热器的进出口阀门，并逐渐增加进口流体的压力。

观察换热器是否正常工作，是否有泄漏现象。

同时，检查温度和压力是否在正常范围内。

第八步：记录和维护在检修完成后，及时记录检修过程中发现的问题和更换的部件，以便后续的维护工作。

定期对板式换热器进行维护和清洗，以保证其正常运行和高效换热。

通过以上步骤的检修，可以确保板式换热器的正常运行和高效换热。

在检修过程中，需要注意安全措施和细节处理，以确保工作的顺利进行。

同时，合理记录和维护工作也是保持换热器长期稳定运行的重要环节。
