5.某模具铝塑公司供配电系统电气部分设计

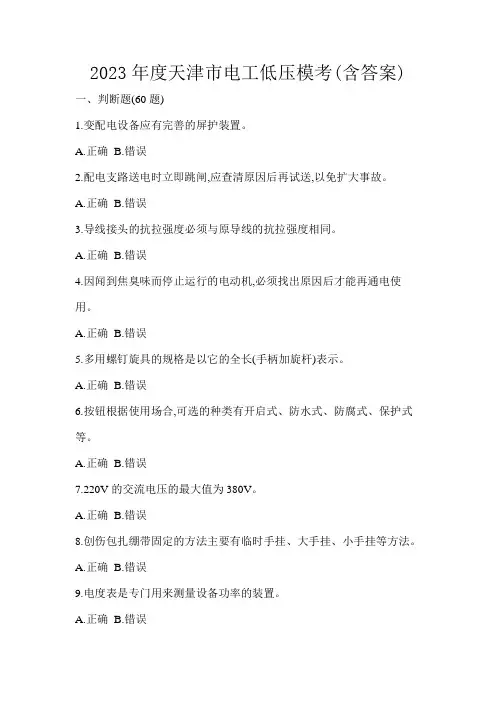

2023年度天津市电工低压模考(含答案)一、判断题(60题)1.变配电设备应有完善的屏护装置。

A.正确B.错误2.配电支路送电时立即跳闸,应查清原因后再试送,以免扩大事故。

A.正确B.错误3.导线接头的抗拉强度必须与原导线的抗拉强度相同。

A.正确B.错误4.因闻到焦臭味而停止运行的电动机,必须找出原因后才能再通电使用。

A.正确B.错误5.多用螺钉旋具的规格是以它的全长(手柄加旋杆)表示。

A.正确B.错误6.按钮根据使用场合,可选的种类有开启式、防水式、防腐式、保护式等。

A.正确B.错误7.220V的交流电压的最大值为380V。

A.正确B.错误8.创伤包扎绷带固定的方法主要有临时手挂、大手挂、小手挂等方法。

A.正确B.错误9.电度表是专门用来测量设备功率的装置。

A.正确B.错误10.用避雷针、避雷带是防止雷电破坏电力设备的主要措施。

A.正确B.错误11.用万用表R×1kΩ欧姆档测量二极管时,红表笔接一只脚,黑表笔接另一只脚测得的电阻值约为几百欧姆,反向测量时电阻值很大,则该二极管是好的。

A.正确B.错误12.导电性能介于导体和绝缘体之间的物体称为半导体。

A.正确B.错误13.为保证零线安全,三相四线的零线必须加装熔断器。

A.正确B.错误14.触电分为电击和电伤。

A.正确B.错误15.使用改变磁极对数来调速的电机一般都是绕线型转子电动机。

A.正确B.错误16.中间继电器的动作值与释放值可调节。

A.正确B.错误17.在供配电系统和设备自动系统中,刀开关通常用于电源隔离。

A.正确B.错误18.从业人员有权拒绝违章作业指挥和强，令冒险作业。

A.正确B.错误19.互感是电磁感应现象的一种特殊形式。

变压器、互感器就是利用互感原理而工作的电气。

A.正确B.错误20.在串联电路中,电流处处相等。

A.正确B.错误21.漏电断路器在被保护电路中有漏电或有人触电时,零序电流互感器就产生感应电流,经放大使脱扣器动作,从而切断电路。

2023 年电气工程师发输变电专业案例考试真题下午卷案例题是 4 选 1 的方式，各小题前后之间没有联系。

共 40道小题，选作 25 道。

每题分值为 2 分，上午卷 50 分，下午卷 50 分。

试卷总分值 100 分。

案例题肯定要有分析(步骤和过程)、计算(要列出相应的公式)、依据(主要是规程、标准、手册)，假设是论述题要列出论点依据材料答复：某建电厂装有2×300Mw机组，选用一组 200V 动力用铅酸蓄电池容量2023Ah，二组110V掌握用铅酸蓄电池容量600Ah，蓄电池布置在汽机房层，直流屏布置在汽机房(6.6m层高)，电缆长 28m。

请答复以下问题。

1、请推断并说明以下关于正常状况下直流母线电压和事故状况下蓄电池组出口端电压的要求哪条是不正确的。

A.正常状况下母线电压为 110V，系统为 115.5VB.正常状况下母线电压为 220V，系统为 231VC.事故状况下 110V 蓄电池组出口端电压不低于 93.5VD.事故状况下 220V 蓄电池组出口端电压不低于 187V2、请按回路允许电压降，计算动力用蓄电池至直流母线间小电缆截面应为以下哪项数值?A.211mm2B.303mm2C.422mm2D.566mm23、请说明以下关于直流系统的设备选择原则哪一项为哪一项错误的?A.蓄电池出口熔断器按蓄电池 1h 放电率电流选择并与馈线回路保护电器相协作B.直流电动机回路按电动机额定电流选择C.母线联络刀闸按全部负荷的 50％选择D.直流系统设备满足直流系统短路电流要求4、直流系统按功能分为掌握和动力负荷，说明以下哪项属于掌握负荷。

A.电器和热工的掌握、信号B.沟通不停电电源装置C.断路器电磁操动的合闸机构D.远动、通信装置的电源5、该厂直流系统有微机监控装置，请说明直流柜上可装设以下哪项测量表计?A.直流电压表B.蓄电池回路电压表C.蓄电池回路电流表D.充电输出回路电流表依据材料答复：某水电站装有 4 台机组主变压器，承受发电机一变压器之间单元接线，发电机额定电压为 15.75kV，1 号和 3 号发电机端装有厂用电源分支引线，无直馈线路，主变压器高压侧所连接的 220kV 屋外配电装置是双母线带旁路接线，电站出线四回，电站属于停机频繁的调峰水电站。

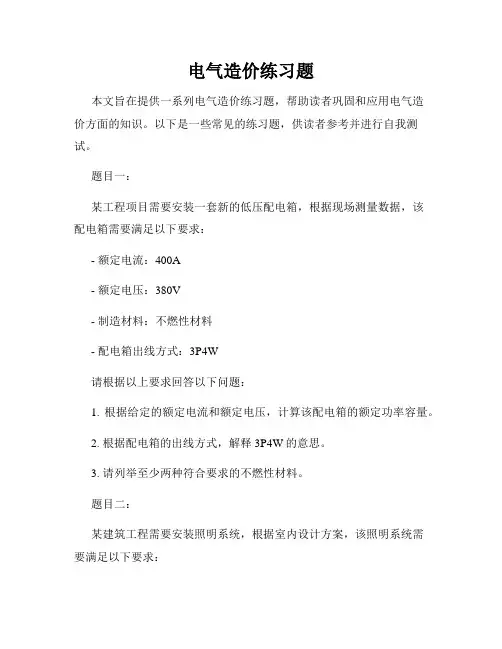

电气造价练习题本文旨在提供一系列电气造价练习题，帮助读者巩固和应用电气造价方面的知识。

以下是一些常见的练习题，供读者参考并进行自我测试。

题目一：某工程项目需要安装一套新的低压配电箱，根据现场测量数据，该配电箱需要满足以下要求：- 额定电流：400A- 额定电压：380V- 制造材料：不燃性材料- 配电箱出线方式：3P4W请根据以上要求回答以下问题：1. 根据给定的额定电流和额定电压，计算该配电箱的额定功率容量。

2. 根据配电箱的出线方式，解释3P4W的意思。

3. 请列举至少两种符合要求的不燃性材料。

题目二：某建筑工程需要安装照明系统，根据室内设计方案，该照明系统需要满足以下要求：- 照明灯具种类：LED灯- 光效：100lm/W- 灯具寿命：50000小时- 设计功率密度：10W/m²请根据以上要求回答以下问题：1. 假设该建筑的使用时间为10小时/天，计算LED灯具每天消耗的电能。

2. 假设该建筑的照明系统共安装了1000盏LED灯，计算每年需要更换的灯具数量。

3. 根据给定的设计功率密度和建筑面积，计算该建筑的总设计功率。

题目三：某工程项目需要进行电缆敷设，根据工程方案，电缆敷设的要求如下：- 敷设长度：1000m- 电缆截面积：185mm²- 电缆类型：铜芯电缆- 电缆电阻：0.8Ω/km- 电缆单位价格：100元/m请根据以上要求回答以下问题：1. 根据电缆的截面积和长度，计算该电缆的电阻。

2. 假设电缆的单位价格为100元/m，计算敷设1000m电缆的总造价。

3. 如果将铜芯电缆改为铝芯电缆，电缆单位价格为80元/m，根据给定的长度和电缆类型，计算铝芯电缆的总敷设造价。

题目四：某太阳能光伏发电项目需要进行太阳能电池板组件的采购，根据技术要求，该太阳能电池板组件需要满足以下条件：- 额定功率：200W- 高效系数：0.85- 电池板使用寿命：25年- 单价：2000元/块请根据以上要求回答以下问题：1. 根据给定的额定功率和高效系数，计算实际输出功率。

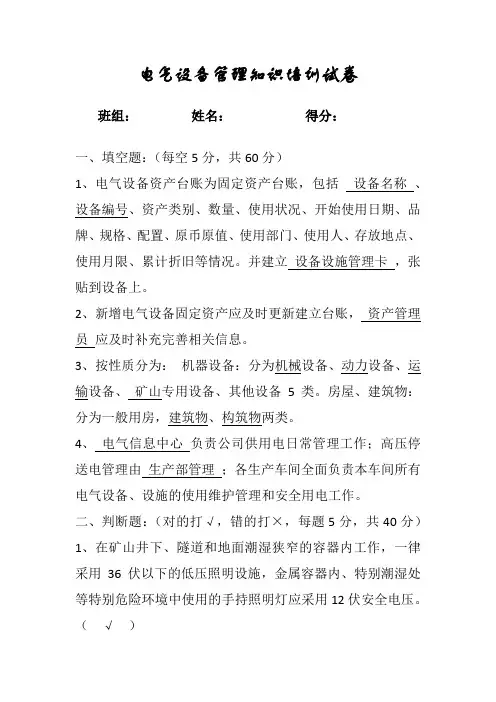

电气设备管理知识培训试卷班组：姓名：得分：一、填空题：（每空5分，共60分）1、电气设备资产台账为固定资产台账，包括设备名称、设备编号、资产类别、数量、使用状况、开始使用日期、品牌、规格、配置、原币原值、使用部门、使用人、存放地点、使用月限、累计折旧等情况。

并建立设备设施管理卡，张贴到设备上。

2、新增电气设备固定资产应及时更新建立台账，资产管理员应及时补充完善相关信息。

3、按性质分为：机器设备：分为机械设备、动力设备、运输设备、矿山专用设备、其他设备5类。

房屋、建筑物：分为一般用房，建筑物、构筑物两类。

4、电气信息中心负责公司供用电日常管理工作；高压停送电管理由生产部管理；各生产车间全面负责本车间所有电气设备、设施的使用维护管理和安全用电工作。

二、判断题：（对的打√，错的打×，每题5分，共40分）1、在矿山井下、隧道和地面潮湿狭窄的容器内工作，一律采用36伏以下的低压照明设施，金属容器内、特别潮湿处等特别危险环境中使用的手持照明灯应采用12伏安全电压。

（√）2、各单位因新增用电负荷，需要增加变压器容量时，必须到电气信息中心办理新增用电手续。

（√）3、新增转供用电者，小负荷用电不必提出申请。

（×）4、电气线路作业，应在天气良好条件下进行，严禁在雷雨、雪、雾、风力五级以上的恶劣气候下进行作业。

夜间进行抢修时，要有足够的临时照明，并采取可靠的安全措施，经分管副总批准后，方可进行。

（√）5、严格控制安装临时线路，若生产上急需，必须安装临时线路时，可以临时接线使用。

（×）6、公司调度室是停、送电指令的唯一发出者。

（√）7、临时电源必须按规定加装带漏电保护的断路器，否则禁止使用。

（√）8、严禁在有爆炸、火灾的危险场所架设临时电源，禁止将临时电源线跨越或架设在热体管道设备上以及放在地面或铁栅栏上。

（√）。

2018年供配电专业案例（上午）（共25题，每题2分）【题1-5】某料技园区有办公楼、传达室、燃气锅炉房及泵房、变电所等建筑物，变电所设⁄，Dyn11,1600kVA配电变压器，低压配电系统接地方式采用TN-S系统。

请置两台100.4kV回答下列问题，并列出解答过程。

【18-2-A-1】办公室内设置移动柜式空气净化机，低压AC220V供电，相导体与保护导体等截面，假定空气净化机发生单相碰壳故障电流持续时间不超过0.1s，下表为50Hz交流电流路径手到手的人体总阻抗值，人站立双手触及故障空气净化机带电外壳时，电流路径为双手到双脚，干燥的条件。

双手的接触表面积为中等，双脚的接触表面积为大的。

忽略供电电源内阻，计算接触电流是下列哪项数值？A、15mAB、77mAC、151mAD、327mA张工培训答案【B】解答过程：依据GB 50054-2011 5.2.8条文说明故障回路的组成以及题干，相导体与保护导体等截面，净化机单相碰壳故障时，外壳接触电压为220/2=110V。

依据GB/T 13870.1-2008附录D例1、图3以及表1注1和已知表格110V干燥、中等截面时，手到手阻抗为4720Ω，则手到躯干的阻抗为4720/2Ω，双手到躯干的阻抗为：4720/2/2=1180Ω；110V干燥、大的截面时，手到手阻抗为1655Ω，则手到躯干的阻抗为1655/2Ω，一手到一脚的阻抗为：1655*0.8Ω；躯干到一脚的阻抗为：1655*0.8-1655/2=496Ω，躯干到双脚的阻抗为：496/2=248Ω则：双手到双脚的阻抗为：1180+248=1428Ω依据附录D式IT=UT/ZT=110/1428=0.077A=77mAB选项合格【18-2-A-2】某配电柜未做辅助等电位联结，电源由变电所低压柜直接馈出，线路长258m，相线导体截面35mm2，保护导体截面16mm2，负荷有固定式、移动式或手持式设备。

由配电柜馈出单相照明线路导体截面采用2.5mm2，若照明线路距配电柜30m处灯具发生接地故障，忽略低压柜至总等电位联结一小段的电缆阻抗，阻抗计算按近似导线直流电阻值，导体⁄，计算配电柜至变电所总等电位联结保护导体的阻抗是下列哪项电阻率取0.0172 ·mm2m数值？并判断其是否满足规范要求。

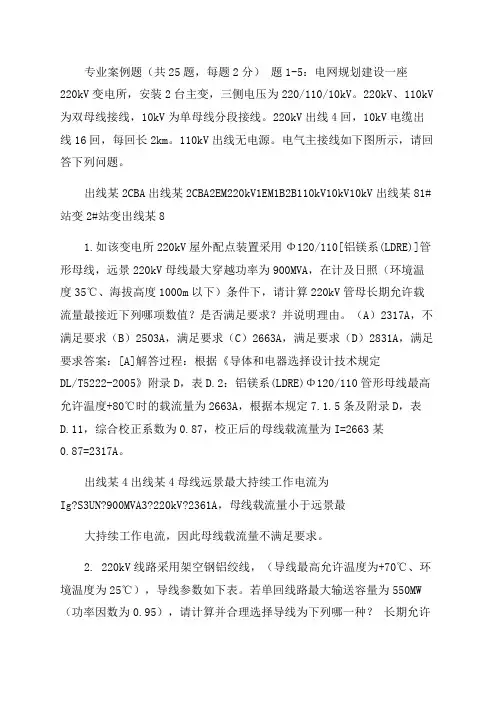

专业案例题（共25题，每题2分）题1-5：电网规划建设一座220kV变电所，安装2台主变，三侧电压为220/110/10kV。

220kV、110kV 为双母线接线，10kV为单母线分段接线。

220kV出线4回，10kV电缆出线16回，每回长2km。

110kV出线无电源。

电气主接线如下图所示，请回答下列问题。

出线某2CBA出线某2CBA2EM220kV1EM1B2B110kV10kV10kV出线某81#站变2#站变出线某81.如该变电所220kV屋外配点装置采用Φ120/110[铝镁系(LDRE)]管形母线，远景220kV母线最大穿越功率为900MVA，在计及日照（环境温度35℃、海拔高度1000m以下）条件下，请计算220kV管母长期允许载流量最接近下列哪项数值？是否满足要求？并说明理由。

（A）2317A，不满足要求（B）2503A，满足要求（C）2663A，满足要求（D）2831A，满足要求答案：[A]解答过程：根据《导体和电器选择设计技术规定DL/T5222-2005》附录D，表D.2：铝镁系(LDRE)Φ120/110管形母线最高允许温度+80℃时的载流量为2663A，根据本规定7.1.5条及附录D，表D.11，综合校正系数为0.87，校正后的母线载流量为I=2663某0.87=2317A。

出线某4出线某4母线远景最大持续工作电流为Ig?S3UN?900MVA3?220kV?2361A，母线载流量小于远景最大持续工作电流，因此母线载流量不满足要求。

2. 220kV线路采用架空钢铝绞线，（导线最高允许温度为+70℃、环境温度为25℃），导线参数如下表。

若单回线路最大输送容量为550MW （功率因数为0.95），请计算并合理选择导线为下列哪一种？长期允许电流（A）导线截面（mm2） 400 2某300 2某400 2某630 （A） 2某300mm2 （B） 2某400mm2 （C） 400mm2 （D） 2某630mm2 答案：[B]解答过程：220kV最大负荷电流Ig?845710某2845某21090某2S3UN?550MW3?220kV?0.95?1519A3.若主变高压侧并列运行，为限制该变电所10kV母线短路电流，需采取相应措施。

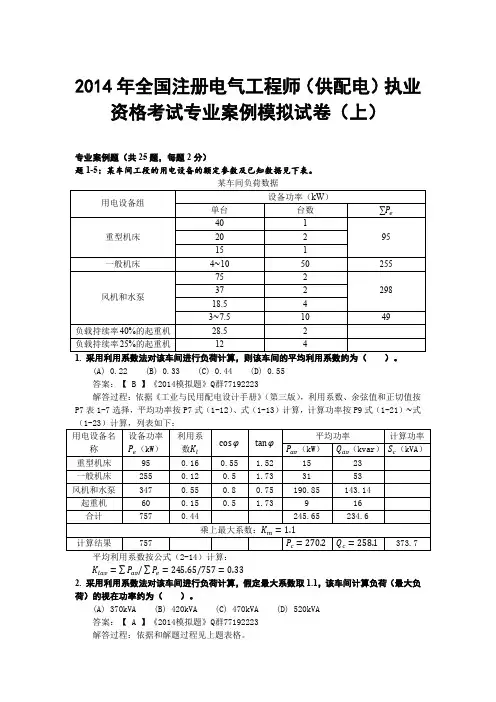

2014年全国注册电气工程师（供配电）执业资格考试专业案例模拟试卷（上）专业案例题（共25题，每题2分）题1-5：某车间工段的用电设备的额定参数及已知数据见下表。

某车间负荷数据1. 采用利用系数法对该车间进行负荷计算，则该车间的平均利用系数约为（）。

(A) 0.22 (B) 0.33 (C) 0.44 (D) 0.55答案：【 B 】《2014模拟题》Q群77192223解答过程：依据《工业与民用配电设计手册》（第三版），利用系数、余弦值和正切值按P7表1-7选择，平均功率按P7式（1-12）、式（1-13）计算，计算功率按P9式（1-21）~式∑P∑P el2. 采用利用系数法对该车间进行负荷计算，假定最大系数取1.1，该车间计算负荷（最大负荷）的视在功率约为（）。

(A) 370kVA (B) 420kVA (C) 470kVA (D) 520kVA答案：【 A 】《2014模拟题》Q群77192223解答过程：依据和解题过程见上题表格。

3. 假设该车间变电所设置一台10/0.4kV、630kV A变压器。

其空载有功损耗1.5kW、满载有功损耗6.8kW。

0.4kV侧计算视在功率为560kV A，功率因数为0.95，问变电所10kV侧计算有功功率为哪项？(A) 593kW (B) 506kW (C) 503kW (D) 539kW答案：【 D 】《2014模拟题》Q群77192223解答过程：依据《工业与民用配电设计手册》（第三版）P16式（1-49）。

0.4kV侧计算有功功率：P WW 变压器有功功率损耗： P T P P k SS r10kV侧计算有功功率：P P P T W4. 若该车间某三相配电系统中，每相均接入一盏交流220V、2kW碘钨灯，同时在A相和B 相间接入一个交流380V、2kW的全阻性负载，请计算等效三相负荷，下列哪一项数值是正确的?(A) 5kW (B) 6kW (C) 9kW (D) 10kW答案：【 C 】《2014模拟题》Q群77192223出处：《工业与民用配电设计手册》（第三版）P12，P13。

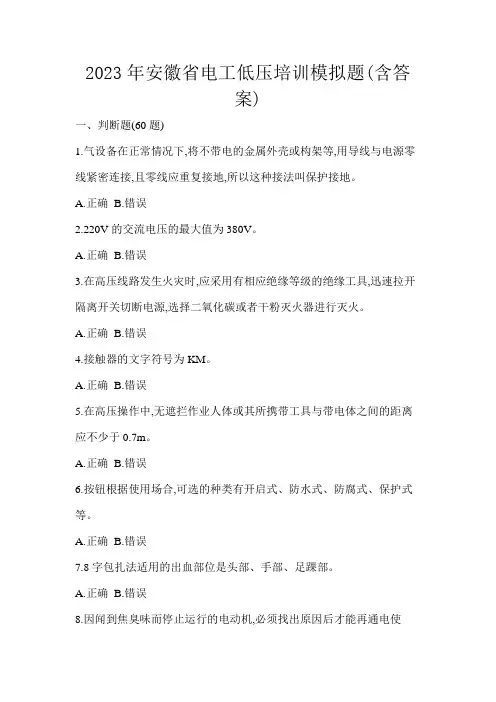

2023年安徽省电工低压培训模拟题(含答案)一、判断题(60题)1.气设备在正常情况下,将不带电的金属外壳或构架等,用导线与电源零线紧密连接,且零线应重复接地,所以这种接法叫保护接地。

A.正确B.错误2.220V的交流电压的最大值为380V。

A.正确B.错误3.在高压线路发生火灾时,应采用有相应绝缘等级的绝缘工具,迅速拉开隔离开关切断电源,选择二氧化碳或者干粉灭火器进行灭火。

A.正确B.错误4.接触器的文字符号为KM。

A.正确B.错误5.在高压操作中,无遮拦作业人体或其所携带工具与带电体之间的距离应不少于0.7m。

A.正确B.错误6.按钮根据使用场合,可选的种类有开启式、防水式、防腐式、保护式等。

A.正确B.错误7.8字包扎法适用的出血部位是头部、手部、足踝部。

A.正确B.错误8.因闻到焦臭味而停止运行的电动机,必须找出原因后才能再通电使用。

A.正确B.错误9.在三相交流电路中,负载为三角形接法时,其相电压等于三相电源的线电压。

A.正确B.错误10.中间继电器的动作值与释放值可调节。

A.正确B.错误11.凡因绝缘损坏而有可能带有危险电压的电气设备或电气装置的金属外壳和框架,均应可靠地接地或接零。

A.正确B.错误12.对于心脏骤停情况，其黄金抢救时间为6分钟之内。

A.正确B.错误13.危大工程“六不施工”是指未落实前期保障措施不施工，未编制专项施工方案、未按规定审批或论证方案、未按方案落实有关措施不施工，未进行安全技术交底不施工，未进行现场监督不施工，未进行第三方监测不施工，未经验收合格不施工。

A.正确B.错误14.PN结正向导通时,其内外电场方向一致。

A.正确B.错误15.使用兆欧表前不必切断被测设备的电源。

A.正确B.错误16.特种作业人员必须年满20周岁,且不超过国家法定退休年龄。

A.正确B.错误17.对于容易产生静电的场所,应保持地面潮湿,或者铺设导电性能较好的地板。

A.正确B.错误18.异步电动机的转差率是旋转磁场的转速与电动机转速之差与旋转磁场的转速之比。

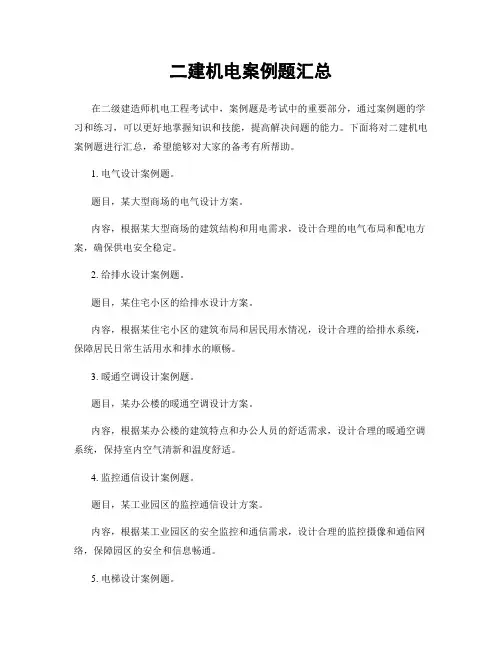

二建机电案例题汇总
在二级建造师机电工程考试中，案例题是考试中的重要部分，通过案例题的学习和练习，可以更好地掌握知识和技能，提高解决问题的能力。

下面将对二建机电案例题进行汇总，希望能够对大家的备考有所帮助。

1. 电气设计案例题。

题目，某大型商场的电气设计方案。

内容，根据某大型商场的建筑结构和用电需求，设计合理的电气布局和配电方案，确保供电安全稳定。

2. 给排水设计案例题。

题目，某住宅小区的给排水设计方案。

内容，根据某住宅小区的建筑布局和居民用水情况，设计合理的给排水系统，保障居民日常生活用水和排水的顺畅。

3. 暖通空调设计案例题。

题目，某办公楼的暖通空调设计方案。

内容，根据某办公楼的建筑特点和办公人员的舒适需求，设计合理的暖通空调系统，保持室内空气清新和温度舒适。

4. 监控通信设计案例题。

题目，某工业园区的监控通信设计方案。

内容，根据某工业园区的安全监控和通信需求，设计合理的监控摄像和通信网络，保障园区的安全和信息畅通。

5. 电梯设计案例题。

题目，某写字楼的电梯设计方案。

内容，根据某写字楼的楼层高度和日常客流量，设计合理的电梯数量和布局，确保楼内的垂直交通顺畅。

以上是二建机电案例题的汇总，希望大家在备考过程中能够针对性地进行学习和练习，提高解决实际问题的能力。

祝大家顺利通过二级建造师机电工程考试！。

铝塑包装岗位技能考核试题姓名：得分：一、填空题。

（每空2分，共20分）1、生产胶囊剂的铝塑机的下料方式有、。

2、摄像检测模板的确认，首先将模板，在摄像头所照的成型泡罩区域内填满胶囊，然后点，点该模板中的其中一个胶囊后在点设置中的范围限制，即完成胶囊的上下限值的修改。

3、开机之后检查、批号站、、、，检查各工位无错位现象。

4、开启照相检测时需要在操作屏开启的功能是。

5、根据胶囊的来确定胶囊的上、下限值。

二、不定项选择题。

（每题3分，共30分）1、在开启照相检测时需要在操作屏上单击（）按钮，才能使合格版通过不合格版剔除。

A、脱机B、联机C、触发器D、选择版2、万得铝塑泡罩包装机没有下面哪个功能？（）A、成型站B、批号站C、硌线站D、热封站3、下列哪项不是开机应不是具备开机的条件？（）A、检测功能B、温度C、压缩空气D、冲切机构4、铝塑泡罩包装机分为三个不同的工作区域，成型和进给两个工位采用的是（）的工作方式，下料和热压封合等工位采用（）工作方式，批号和冲切板块等（）工位以采用间歇式的工作方式。

A、间歇式B、连续式C、高速运转D、低速运行5、设备的（）应该由当班操作员负责。

A、日常保养B、周保养C、一级保养D、二级保养6、怎样才能提高设备的效能（）。

A.正确操作设备B.一般故障能及时处理C.现场管理有序D.维护保养得当7、在设备操作方面操作员需要做好（）工作？A、设备点检B、清洁维护C、日常保养D、发现问题及时报告8、公司所使用的设备，在不使用期间应（）。

A、应关闭水电气等B、可不关闭水电气等C、两天内可不关闭D、以上都对9、在设备维护保养和操作方面，该岗位班长需要对该组做好（）工作？A.掌握设备规程B.指导操作C.及时报告异常D.监督保养10、下列关于设备的维护，说法正确的是（）A、确保设备在运行过程中正常运行,提高产品质量,降低成本,延长设备使用寿命,必须正确使用和合理维护设备,严格执行开机前的检查和开机之后的检查。

前言：以下65个案例题是供专群500位网友中十几位热心人逐字打出来的，搞设计的网友配的图。

在此不一一提他们的大名了。

最后由群主大编辑统一整理出来的。

答案是大家讨论的结论，个别的有一些有争议。

目前的情况也是搁置争议，团结一致向钱看。

注：题目前标￥号的表示这个题是必得的分。

有些规范用了简称，不标准，答题最好留好空格以写全称。

限于时间的关系，有些题解释的并不充分，考试时自己组织语言。

如果发现有错误或者有不同理解。

请与群主632414557联系。

2011年注册电气工程师供配电专业考试上午卷及答案专业案例题（共25题，每题2分）题1-5：某电力用户设有110/10kV变电站一座和若干10kV车间变电所，用户所处海拔高度1500米，其供电系统图和已知条件如下：（1）、110kV线路电源侧短路容量为2000MVA；（2）、110kV电源线路电抗值为0.4Ω/km；（3）、110/10kV变电站10kV母线短路容量200 MVA；（4）、110/10kV变电站主变容量20 MVA，短路电抗为8%，短路损耗90kW。

主变两侧额定电压分别为110、10.5kV；（5）、110/10kV变电站主变压器采用有载调压；（6）、车间A设有大容量谐波源，其7次谐波折算到10kV侧为33A。

请通过计算分析回答下列问题，并列出解答过程：￥1．在最大负荷时，主变压器负载率为84%，负载功率因数0.92。

请问110/10kV变压器电压损失为下列哪项数值？（A）2.97%（B）3.03%（C）5.64%（D）6.32%答案：[ A ]供专群221262915解答过程：《工业与民用配电设计手册》第3版254页式6-6()()2222100100900.452000080.457.987cos sin 0.840.450.927.9870.392 2.97a rT r t a t a r P u S u u u u u u βφφ∆⨯====-=-=∆=+=⨯⨯+⨯= 注意单位是%点评：本题不难，需要注意的是第二式代入的是8而不是8%。

2023年度安徽省电工低压考试试卷(含答案)一、判断题(60题)1.TT系统是配电网中性点直接接地,用电设备外壳也采用接地措施的系统。

A.正确B.错误2.对于容易产生静电的场所,应保持地面潮湿,或者铺设导电性能较好的地板。

A.正确B.错误3.节后复工复产安全管理的主体责任在生产经营单位。

生产经营单位应严格落实安全管理的主体责任。

A.正确B.错误4.电压的大小用电压表来测量,测量时将其串联在电路中。

A.正确B.错误5.按钮的文字符号为SB。

A.正确B.错误6.为了安全,高压线路通常采用绝缘导线。

A.正确B.错误7.根据相关规定，特种作业人员经考核合格后,颁发特种作业操作证。

A.正确B.错误8.对于心脏骤停情况，其黄金抢救时间为6分钟之内。

A.正确B.错误9.右手定则是判定直导体做切割磁力线运动时所产生的感生电流方向。

A.正确B.错误10.电工特种作业人员应当具备高中或相当于高中以上文化程度。

A.正确B.错误11.正弦交流电的周期与角频率的关系互为倒数的。

A.正确B.错误12.剩余电流动作保护装置主要用于1000V以下的低压系统。

A.正确B.错误13.基尔霍夫第一定律是节点电流定律,是用来证明电路上各电流之间关系的定律。

A.正确B.错误14.多用螺钉旋具的规格是以它的全长(手柄加旋杆)表示。

A.正确B.错误15.在直流电路中,常用棕色表示正极。

A.正确B.错误16.现场发现呼吸、心跳骤停的患者，应立即送医院。

A.正确B.错误17.人工呼吸时，对成年人进行口对口吹气时,吹气的频率为每分钟10-12次。

A.正确B.错误18.组合开关在选作直接控制电机时,要求其额定电流可取电动机额定电流的2~3倍。

A.正确B.错误19.配电支路送电时立即跳闸,应查清原因后再试送,以免扩大事故。

A.正确B.错误20.在断电之后,电动机停转,当电网再次来电,电动机能自行起动的运行方式称为失压保护。

A.正确B.错误21.安全生产工作应当坚持关口前移、重心下移。

电气与电子信息工程学院供配电工程课程设计报告设计题目：某模具铝塑公司供配电系统电气部分初步设计姓名：专业：电气工程及其自动化班级：学号：起止时间：地点：指导教师：供配电工程课程设计任务书学生姓名：专业班级：指导教师：工作部门：一、设计题目某模具铝塑公司供配电系统电气部分初步设计二、设计目的及要求通过本课程设计，熟悉现行国家标准和设计规范，树立起技术与工程经济相统一的辨证观点；培养综合应用所学理论知识分析解决工程实际问题的能力；掌握电气工程设计计算的方法，为今后从事电力工程设计、建设、运行及管理工作，打下必要的基础。

要求根据用户所能取得的电源及本厂用电负荷的实际情况，并适当考虑到工厂生产的发展，按照安全可靠、技术先进、经济合理的要求，确定变电所的位置与型式，确定变电所主变压器的台数与容量、类型，选择变电所主接线方案及高低压设备和进出线，最后按要求写出设计说明书，绘出设计图样。

三、设计依据1、工厂负荷情况该公司是一家集研发、制造、销售一体的专业化公司，主要产品为模具、锌合金、铝合金、注塑件等。

公司生产部门下设五个车间：（锌、铝合金）压铸车间、注塑车间、模具车间、机加工车间、装配车间。

拥有80g-2000g大型注塑机、250T-560T东芝铝压铸机、25T-168T锌压铸机、DMG CNC加工中心等。

该厂多数车间为三班制，年最大负荷利用小时数为5500小时，日最大负荷持续时间6小时。

该厂属于二级负荷。

该厂的负荷统计资料如表1所示。

表1负荷统计资料编号厂房名称设备容量/kW 需要系数功率因数1 压铸车间1280 0．50 0．702 注塑车间880 0．45 0．653 模具车间756 0．45 0．704 机加工车间450 0.45 0.705 装配车间356 0.45 0.706 综合楼210 0．70 0．902、供电电源情况按照工厂与当地电业部门签订的供用电协议规定，本厂可由附近110/10kV 地区变电站取得工作电源。

注册电气工程师(供配电)考试案例集九及答案1.有一台10kV、3000kVA整流变压器，供给一套6脉动桥式整流装置，10kV侧工作基波电流I1 = 150A，5次谐波电流含有率20%。

整流变压器由工厂自用35/10kV总降压变电站供电，总降压变电站10kV最小短路容量SSC10 = 120MVA。

工厂自用总降压变电站35kV电源引自白石头220/110/35kV区域变电站，区域变电站35kV母线供电能力20000kVA，最小短路容量500MVA。

工厂用电协议容量为10000kVA。

假定无其他谐波源，无其他会放大谐波电流的容性负荷，不讨论除5次谐波而外的其他次数谐波。

(1)这种情况下，公共连接点应是（）。

A.整流变压器10kV侧母线B.工厂自用总降压变电所10kV母线C.工厂自用总降压变电所35kV母线D.白石头区域变电所35kV母线正确答案： D 本试题为 6.0 章节试题(2)该整流变压器注入公共连接点（35kV）的5次谐波电流值约为（）。

A.6～7AB.8～9AC.10～11AD.20～40A正确答案： B 本试题为 6.0 章节试题(3)按GB/T 14549?1993《公用电网谐波》附录B1、C6式计算，允许该用户注入公用连接点的5次谐波电流值约为（）。

A.6～7AB.8～9AC.10～11AD.12～14A正确答案： D 本试题为 6.0 章节试题(4)该5次谐波电流在公共连接点引起的5次谐波电压含有率，按GB/T 14549?1993《公用电网谐波》附录C2式计算，约为（）。

A.0.4%～0.6%B.1%～2%C.3%～4%D.5%～6%正确答案： A 本试题为 6.0 章节试题2.有一配电变压器系统如图:已知：（查《工业与民用配电设计手册》P129表4-28、P130表4-29、P133表4-32所得）高压侧系统：变压器：二次母线：5m长为：冲击系数：查上述手册P115图4-13查得）。
