方案一设计说明早上起来，我泡了杯咖啡，坐在窗边，看着外面的天空一点点亮起来。
想到这个方案，我的大脑就像被点燃的烟花，火花四溅。
这个方案，我已经构思了整整一周，每一处细节都像是精心雕琢的珠宝，闪烁着光芒。
一、项目背景这个项目是为一家新锐科技企业打造一个全新的办公空间。
他们希望这个空间既能体现公司的科技感，又能为员工提供一个舒适、高效的办公环境。
想到这里，我开始在纸上勾勒出初步的构想。
二、设计理念1.科技与自然的融合在设计中，我试图将科技元素与自然元素相结合，打造出一个既有未来感又不失温馨的空间。
比如，在办公区使用大量的绿植，以及采用智能照明系统，模拟自然光的变化，让员工在忙碌的工作中也能感受到自然的气息。
三、空间布局1.办公区办公区采用开放式的布局，增加空间的通透性。
每个工位之间用低矮的隔板隔开，既保证了隐私，又不影响同事之间的交流。
我还设计了一个中央休闲区，员工可以在这里讨论工作，或者喝杯咖啡、放松一下。
2.会议室会议室的设计简约大气，采用智能会议系统，实现远程会议、投影等功能。
墙面使用了吸音材料，保证会议的私密性和安静性。
3.休息区休息区设置了多个不同功能的区域，包括阅读角、休息室和休闲吧。
这些区域的设计注重舒适度和美观度，让员工在休息时可以尽情放松。
四、色彩搭配在色彩搭配上，我选择了明亮、温馨的色调。
办公区以白色和灰色为主，营造出简洁、高效的氛围。
休息区则采用暖色调，如蓝色、绿色和橙色，为员工提供一个舒适、温馨的休息环境。
五、家具配置家具的选择以实用性和美观性为原则。
办公桌和椅子采用人体工程学设计，既舒适又耐用。
休息区的家具则注重舒适度和美观度，如懒人沙发、吊篮等。
六、智能化系统1.智能照明系统智能照明系统可以根据员工的作息时间自动调节灯光亮度和色温，模拟自然光的变化，提高员工的工作效率。
2.智能空调系统智能空调系统可以根据室内温度和湿度自动调节空调风速和温度，保证室内环境的舒适度。
3.智能安防系统智能安防系统包括人脸识别、门禁系统等，确保办公空间的安全。
目录第一章系统控制方案说明2一、前言2二、I－BUS智能照明控制系统在XX办公楼的控制对象及实现功能31、开关驱动器32、时间控制器43、中控软件介绍44、智能系统控制对象及实现功能6三、智能照明系统结构81、系统结构82、I-BUS系统工作原理103、系统实施特点及优点114、与楼宇管理及其他系统的连接12第二章施工界面划分说明12一、前期配合12二、中期配合13三、后期配合14第三章系统调试流程15第四章产品技术资料16第五章案例说明20第一章系统控制方案说明一、前言高品质的办公大楼，对于大楼内的各种电气控制，必须具有智能、安全、简洁、成熟等现代智能楼宇的控制要求。
在现代智能建筑中传统的电气控制已经难以满足对楼宇各种电气的控制要求，尤其大楼中重要的使用频繁的灯光的控制要求越来越高，不但通过灯光的控制能营造不同的环保的办公环境氛围，而且更多的是将电动窗帘，温度等控制融合在一起，进行更加灵活地进行各种控制和变换。
传统的通过BA方式简单地对灯光控制已经很难满足环保节能、灵活、易于管理维护、多种功能的控制要求，灯光控制系统更趋向于专业的灯光控制产品和系统，同时该系统具有开放的接口和大楼的BA或BMS系统进行连接通讯。
世界著名公司ABB公司，是一家专业大型电气技术公司，其i－bus智能安装系统已在各种建筑领域成熟使用二十多年，自1999年进入中国市场以来，在厦门国际会展中心、大连现代博物馆、上海新国际博览中心、杭州人民大会堂、上海黄浦区政府大楼等大型项目中已得到使用。
i－bus智能安装系统主要功能为灯光控制、风机盘管温度控制、窗帘控制、安全防范等，可实现灯光的开关控制、调光控制、分散集中控制、远程控制、延时控制、定时控制、光线感测控制、红外线遥控、移动感测控制、与其他设备系统的联动控制等，同时可以将风机盘管温度控制纳入其中，通过一个墙装面板实现房中的多种电气设备的控制，减少安装量，节约能源，控制方式方便、灵活、易于修改、易于操作、易于维护。

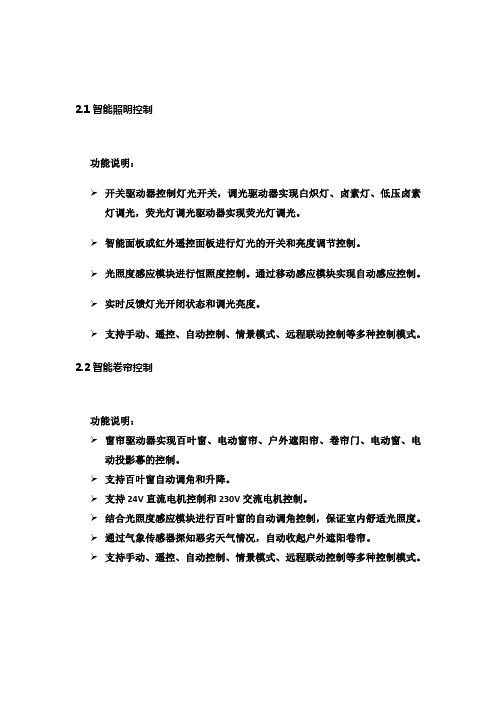

2.1智能照明控制功能说明：开关驱动器控制灯光开关，调光驱动器实现白炽灯、卤素灯、低压卤素灯调光，荧光灯调光驱动器实现荧光灯调光。
智能面板或红外遥控面板进行灯光的开关和亮度调节控制。
光照度感应模块进行恒照度控制。
通过移动感应模块实现自动感应控制。
实时反馈灯光开闭状态和调光亮度。
支持手动、遥控、自动控制、情景模式、远程联动控制等多种控制模式。
2.2智能卷帘控制功能说明：窗帘驱动器实现百叶窗、电动窗帘、户外遮阳帘、卷帘门、电动窗、电动投影幕的控制。
支持百叶窗自动调角和升降。
支持24V直流电机控制和230V交流电机控制。
结合光照度感应模块进行百叶窗的自动调角控制，保证室内舒适光照度。
通过气象传感器探知恶劣天气情况，自动收起户外遮阳卷帘。
支持手动、遥控、自动控制、情景模式、远程联动控制等多种控制模式。
2.3暖通空调控制功能说明：通过风机盘管控制器实现盘管型空调控制；通过KNX空调网关实现家用VRV空调整体智能控制；通过红外发射模块实现家用普通空调控制。
通过电热阀驱动器控制地暖系统的分水阀，实现地暖温度调节。
通过开关驱动器实现新风系统的启停控制。
通过智能无线温控面板实现盘管式空调、VRV空调、家用普通空调及地暖系统的温度调节。
通过无线门窗磁感应器监视门窗状态，当门窗打开一定时间后自动关闭空调系统，减少能源耗费。
支持手动、遥控、自动控制、情景模式、远程联动控制多种控制模式。
2.4家居安防系统功能说明：用户外出时，可通过红外探测、视频监控等功能，实现异常入侵的实时监控，及时处理异常情况，并发出声光告警。
借助红外感应、视频监视、烟雾探测、煤气探测、门窗探测等功能实现家居内部安全监视，做到出现问题及时报警。
智能家居安防系统可对非法入侵、煤气泄漏、火灾等紧急情况及时警报，一旦发生警报，控制终端将与声控系统联动发出告警声，并自动拨打和发送短信到住户设定的电话或手机以通知住户，通过语音提示告知住户家中何处发生何种警报。

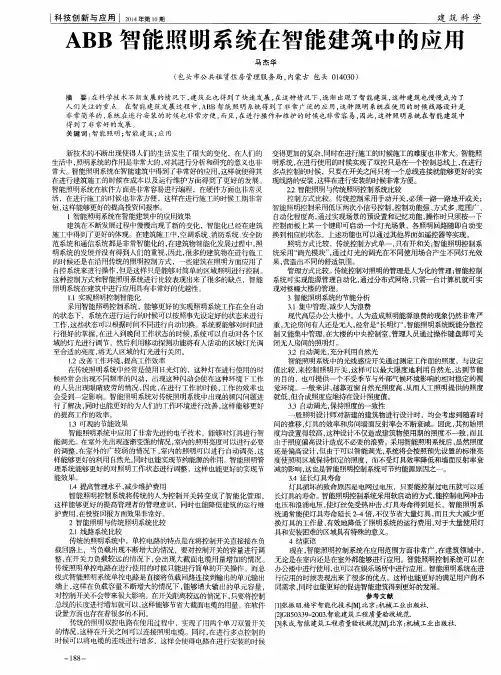

智能照明控制系统的设计方案研究【摘要】面对建筑能耗居高不下的严峻形势，政府从战略高度提出发展节能省地型住宅和公共建筑。
通过建筑节能这一平台，促进节约型社会发展。
建设部出台的《关于发展节能省地型住宅和公共建筑的指导意见》，要求到2010年，城镇新建建筑实现节能50% ,既有建筑物节能改造要完成25%a到2020年，住宅和公共建筑建造和使用的能耗水平接近或达到现阶段中等发达国家的水平。
政府新建办公楼作为一项重要政府工程，也要按照节能建筑设计标准建设，使其起到表率示范作用，同时还要适应现代智能楼宇科技发展的潮流，在照明、窗帘、空调控制方面也要实现智能化，以便于管理及提供更舒适、智能的办公环境，通过自动控制达到节能的目的。
本文以某政府办公楼的智能照明控制系统的设计为案例，对智能照明控制系统的设计方案进行研究。
【关键词】智能照明；控制系统；设计方案；研究探讨中图分类号：s611文献标识码： a 文章编号：一．前言近年来，随着经济的发展，特别是随着改革开放的不断深入，我国的经济建设取得了巨大的进步。
与此同时，我国在智能照明控制系统方面的研究也取得了巨大的发展。
过去的城市建筑中，大多数使用的是比较传统而且比较简单的照明控制系统。
但是随着经济的不断发展，传统的通过ba的方式实现照明和开关的控制方式已经很难适应发展的需要，也对环境保护不好。
当今的智能照明控制系统已经显现出其巨大的优越性，并将在以后的实践中得到广泛的应用。
二．系统简介abb i-bus系统是一种分布式的控制系统，这种系统使用的国际标准化组织国际标准的osi模型的通信协议，这些协议是全部公开的，并且还可以在网上进行下载，并且其还能够同各个楼宇系统进行连接，对各种建筑结构都适合。
只需一条i一bus总线(2x2x0.8的双绞线)即可将每个楼层的照明配电箱联在一起，就可以实现智能控制，每个楼层可以独自运行，不需要控制主机进行干预，也可以将i-bus总线拉到设备房与bms系统进行连接，即可对照明、空调系统进行集中监视和远程控制，也可以查看整幢楼区域的灯光、空调、窗帘的运行情况，并可在电脑上进行各种操作控制。
SW/S4.5定时器操作手册一、初始设定初始操作：确保锂电池已插入。
按功能选择键(椭圆带箭头符号对应的按键)移动光标(三角形光标)，选择不同的功能菜单每按一下选择键，光标将移动一位。
结束编程：按选择键将光标移至 “Auto”下面。
移动光标可选择的符号的功能如下：Auto: 自动定时控制状态。
时钟符号：设置/改变日期及时间。
？：查询，更改，删除，完全删除。
Prog: 定时编程脉冲符号：日，周脉冲编程。
P：节假日编程。
太阳/雪花符号：夏时制/冬令时编程。
1.输入调整SW/S4.5具有提示功能，根据正在闪动的符号，便可指导当前所处的编程位置。
输入调整：当输入了一个错误的值怎么办？取消编程步骤：－按CL键＝退回上一步－重复按CL键＝重复退回上一步当错误值闪动时：－用0…9按键输入正确值在通道编程或周－日定时编程时出错：－再按一次同样的按键注意：只有最后一次的输入被取消。
2.日期及时间设定按一下RES键复位，进行初始化。
举例：日期设定为：19.05.2000，时间为：9.25－按RES键复位。
－按1键及9键输入日－按0键及5键输入月－按0键及0键输入年－按0键及9键输入小时－按2键及5键输入分钟－按enter键保存注意：初始化操作后，自动夏时制/冬令时转换时间已自动编制好并供选择。
－默认设定为欧洲夏时制/冬令时：dat 1。
－如果需要其他夏时制/冬令时或不需要夏时制/冬令时切换，也可随时修改。
夏时制/冬令时选择表：dat 0: 无夏时制/冬令时dat 1: 欧洲dat 2: 英国dat 3: 北美dat 4: 可采用软件自行编制3.选择夏时制/冬令时：默认设置：SW/S4.5: dat 1选择新的切换时间：例如：将 dat 1改为dat 0即无夏时制/冬令时切换。
－按6次选择键，将光标移至太阳/雪花符号下面。
－按Dat.键。
－按0键。
－按enter键保存。
－按选择键，将光标移至Auto符号下面。
4.修改日期：按一下选择键将光标移至时钟符号的下面，然后便可对闪动的数据进行修改，按0…9键可输入实际的时间及日期。
一、智能照明控制系统说明1、设计依据l 智能化系统招标书l 《民用电气设计规范》 JGJ/T16－92l 《建筑电气安装工程质量检验评定标准》 GYJ1253－88l 《民用建筑照明标准规范》 GBJ133－90l 《智能建筑评估标准》 DG/TJ08－602－2001 J10105－20012、设计原则可行性和适应性保证技术上的可行性和系统的可适应性实用性和经济性贯彻全面应用，坚持实用、经济的原则先进性和成熟性既要采用先进的理念、技术和方法，又要注意结构、设备的相对成熟。
不但能反映当今的先进水平，而且具有发展潜力，能够适应未来若干年内的发展。
开放性和标准性为了满足所选用的技术和设备的协同运行能力、系统投资的长期效应以及系统功能不断发展的需求。
必须追求系统的开放性和标准性。
可靠性和稳定性在考虑技术新进和开放性的同时，还应从系统结构、技术措施、设备性能、系统管理等方面着手，确保系统运行的可靠性和稳定性，达到最大的平均无故障时间。
可扩展性和易维护性为了适应系统变化的需要，必须充分考虑以最简洁的方法，最低的投资，实现系统的扩展和维护。
3、方案说明（1）C-Bus系统结构<?xml:namespace prefix = v ns ="urn:schemas-microsoft-com:vml" /><?xml:namespace prefix = w ns = "urn:schemas-microsoft-com:office:word" />C-Bus系统分为一个主网（Local Network）和数个一级子网（Network），主网与子网之间采用UTP-5线缆连接网络桥。
在设计时，主网和子网都有冗余。
（2）系统功能1. 根据季节、作息时间、照度变化等对照明系统进行自动化管理。
2. 在监控计算机上用图形模拟创新基地内实际照明回路的开关状态，值班人员可根据需要用鼠标点击图形来控制回路的开关。
ABB i-bus® EIB智能型安装系统介绍大型超市和办公楼及现代化的地下车库环境日趋复杂及要求的品质不断提高，正促使传统的电气电缆铺设方式转向智能、灵活的方式，在此背景下，ABB i-bus EIB智能型安装系统应运而生。
智能安装系统轻而易举地解决了传统电缆所无法解决的问题，此系统利用一条双绞线代替传统种类繁多的普通电缆，同时保证所用控制、检查功能及命令的能够顺利执行。
EIB系统使照明、调光、百叶窗、场景控制、用电负荷控制、安保、供热系统实现智能化，并成为一个完整的总线系统，可依据外部环境的变化自动调节总线中设备的状态，达到安全、节能、人性化的效果，并能在今后的使用中根据用户的要求增加或修改系统的功能，方法是连接计算机重新编程，而无须重新铺设电缆，真正成为灵活的电气安装系统，这是传统的电缆铺设方式所无法做到的。
EIB系统已被成功地运用于各种场合如工厂、会展中心、酒店、办公楼、大型超市、机场、医院、别墅等。
ABB的EIB系统既是一个面向使用者、体现个性的系统又是一个面向管理者的系统，使用者可根据个人的喜好任意修改系统的功能，达到自己所需要的效果，并可通过操作传感器(如按钮开关等)来控制系统的动作；另一方面，ABB的EIB系统还提供WINSWITCH软件平台，管理者(如小区物业中心、大楼管理中心、车库管理处等)将安装此套软件的计算机连接至EIB系统即可对EIB系统进行控制并进行管理，从而达到集中管理的功能。
EIB系统在欧洲被称为European Installation Bus,即欧洲安装总线。
在亚洲则是指Electrical Installation Bus,即电器安装总线。
这三个字母在电器布线领域，甚至在整个经济领域中都有着特殊的地位。
1990年5月8日，由110多个电器制造商联合成立了European Installation Bus Association,即EIBA，欧洲安装总线协会，总部设在布鲁塞尔。
XX园区智能照明系统方案2012年12月目录第一章智能控制系统概述 (1)1.1系统简介 (1)1.2系统特点 (2)1.3I-BUS工作原理 (2)1.4智能照明控制 (3)1.5监视子系统 (4)1.6应用场合 (5)第二章 XX园区I-BUS智能照明控制系统方案 (6)2.1XX园区项目概述 (6)2.2系统功能介绍 (6)2.3控制方式 (7)2.4系统各控制区域功能介绍 (7)2.4.1办公楼（入口大厅、走廊及电梯厅） (7)2.4.2办公楼（办公室、图书阅览室、语音视听室、大研讨室、茶歇） (8)2.4.3报告厅 (9)2.5中央监控平台 (9)2.6景观及泛光照明（建议） (11)2.7系统运作优点 (12)2.7.1集中管理，减少人力资源 (12)2.7.2操作方便，安全可靠 (12)2.7.3系统适应性强，可靠性高 (12)2.7.4安装便捷，节省线缆 (12)2.7.5延长灯具寿命 (12)2.7.6节约能源，提高效率 (13)2.7.7系统适应性强，可靠性高 (13)2.7.8系统扩展性 (13)2.7.9安装简便，紧凑型结构设计 (13)第一章智能控制系统概述阿西亚.布朗.勃法瑞（中国）投资有限公司，简称ABB公司，是世界著名的电气公司，总部在瑞士苏黎世，业务遍布全球，在世界著名企业500强中排名前列。
ABB I-BUS智能安装系统已在各种建筑领域成熟使用近20年，自98年进入中国市场以来，在厦门国际会展中心、大连现代博物馆、上海新国际博览中心、杭州人民大会堂等大型项目中已得到或正得到使用。
现代社会随着计算机技术、网络技术、通讯技术的发展，智能控制系统成为必然趋势，它具备先进的软硬件设施专门为各类型建筑内设备进行监控和管理。
1.1系统简介I-BUS智能安装系统主要功能为灯光控制、窗帘控制、安全防范等，可实现灯光的开关控制、调光控制、分散集中控制、远程控制、延时控制、定时控制、光线感测控制、红外线遥控、移动感测控制、与其他设备系统的联动控制等，控制方式方便、灵活、易于修改、易于操作、易于维护。
ABB智能家居方案一、ABB i-bus?介绍1、i-bus?简介i-bus?智能安装系统主要功能为灯光控制、窗帘控制、安全防范、AV设备及HVAC设备控制等，可对灯光进行各种控制如：开关控制、调光控制、分散集中控制、远程控制、延时控制、定时控制、光线感测控制、红外线遥控、移动感测控制、与其他设备系统的联动控制等，控制方式方便、灵活、易于修改、易于操作、易于维护。
2、i-bus?系统特点：整个系统只须一条i－bus总线，没有大量的电缆附设和繁杂的控制设计。
控制模块安装在原有的强电箱内，可与微型断路器同装于照明箱中。
节约能源，提高效率。
通过时钟，光线控制设定，自动运行到最佳状态，合理节约能源，方便管理和维护。
所有控制模块均为模数化产品，采用标准35mm导轨安装方式。
驱动器安装体积小，可安装在照明箱中，无需定制特殊箱体，尤其适合于别墅安装空间小的环境。
现场控制面板(Triton面板)可现场记忆场景，随时可对场景控制效果进行调整。
三、别墅智能控制系统具体方案设计1、项目说明别墅特点：面积较大，房间多，设计控制内容多为了给主人及客人提供一个舒适方便的生活环境，在某些重要区域（如客厅、餐厅、视听室等场所）通过调光方式和场景预设置功能产生各种灯光效果，营造不同的灯光环境，给人以舒适完美的视觉享受。
在灯光照明与室外自然光结合的区域，如门厅、客厅，具有日照补偿功能，当自然光线超过一定照度时，可自动将电动窗帘放下，反之，则将窗帘开启。
在某些区域如衣柜间、楼梯等，采用移动感应的方式，当有当有人走近时，可自动打开相关区域的照明灯，当人离开后，灯光将自动关闭。
通过定时控制、中央控制及移动感应控制相配合的方式实现别墅内无人管理区域的照明自动控制。
可通过中控电脑监视和控制别墅内照明、窗帘、空调、电源插座及电热水器。
2、产品配置和实施特点l 主卧室现场设备：6327五联智能温控面板，显示室内当前温度，控制灯光的开关、明暗调光、窗帘、风机盘管等HVAC设备。
C-Bus 照明管理系统是智能型，可编程的照明管理系统。
系统中各元件均内置微处理器，以数据讯号方式来传送、辨识及记忆信息，并通过一对非屏蔽电话线(UTP)作为总线制架构使系统的各单元可互相联系工作，对照明等建造物内其它设施进行控制。
C-Bus 上的每一个元器件都有它自己的微处理器和电可擦写存储器(E2PROM)，使得系统运行起来高度灵便，并对这些元器件能够进行编程和重新调整。
C-Bus 系统硬件分为三部份：输入单元(按键开关、场景控制器、红外遥控、亮度传感器、运动探测器等)；输出单元 (四回路继电器、四回路调光器、摹拟输出单元等) ；中央处理单元(电源供应单元、PC 接口、网络桥等)。
控制信息是来自于输入单元，诸如键开关、高度传感器等，信息则通过 C-Bus 传送到群组地址相对应的输出单元，诸如继电器(合用于开关负载) ，调光器(调节对负载输出的电压，以实现灯具调光或者机电调速)；摹拟输出单元(对可调光电子整流器输出摹拟值电压，以实现荧光灯的调光)等，最终达到对连接在输出单元上的负载实现自动控制。
中央处理单元是为 C-Bus 系统正常运行提供 15~36VDC 的电源，时钟脉冲以及与电脑联接的接口，并可通过网络桥使系统近乎无限的扩展。
控制要求(如定义输入键为调光、开关或者定时开关等功能；改变某输入键所控制的回路，甚至将其设为总开关)，而不需亲临现场改变路线，更换设备。
系统结构奇胜 C-BUS 智能照明控制系统硬件由输入单元、输出单元、系统单元三部份组成，通过 C-Bus 总线搭构成一套智能控制系统。
本工程中， C-BUS 智能照明控制系统是相对独立的控制系统，该系统对项目卧室、餐厅、客厅等场所的照明进行调光控制、场景控制，以实现照明自控、节能的功能。
控制设备：可编程面板，智能逻辑编程器实现功能：在主卧床头设置控制面板，可手动选取用电设备进行开关操作，快速、便捷。
使业主再也不用在临睡前一一检查住宅的每一个角落，察看是否实用电设备遗忘关闭，一切都将反应在面板上，人性化的设计让业主能真正享受到智能家居带来的便捷生活。
体育场馆
智能照明控制管理系统
（初步方案）
2016年3月
目录
一、前言
二、体育场馆智能照明系统结构
三、体育场馆i-bus系统产品配置及功能
四、i-bus智能控制系统实施特点
一、前言
阿西亚.布朗.勃法瑞（中国）投资有限公司简称ABB公司，是世界500强企业里排名在前列的大型电气公司，其i-bus EIB智能安装系统在欧洲已经成熟使用了20年，自99年进入中国以来，在沈阳奥林匹克体育中心、沈阳国际会展中心、沈阳柏叶基地射击馆及自行车馆等大型项目中已得到或正得到使用。
ABB i-bus EIB智能安装系统主要功能为灯光控制、窗帘控制、安全防范等，可实现灯光的开关控制、调光控制、分散集中控制、远程控制、延时控制、定时控制、光线感测控制、红外线遥控、移动感测控制、与其他设备系统的联动控制等，控制方式方便、灵活、易于修改、易于操作、易于维护。
针对体育场馆项目的建筑特色及功能特点，参照i-bus智能控制系统在沈阳奥林匹克体育中心等大型项目中应用的成功经验，我们提出一套用ABB i-bus EIB系统，实现智能照明控制的解决方案供此项目参考。
二、体育场馆智能照明控制系统结构
ABB i-bus系统为分布式控制系统，适合各种楼宇建筑结构特点，只需一条i-bus线（2X2X0.8的双绞线）将每个楼层的照明配电箱串联在一起，就可以实现控制，每个楼层可以独自运行，也可以将i-bus 总线拉到设备房进行集中监控和远程控制。
仅在设备房放置ABB的智能四联或五联面板，实现集中远程控制。
同时在每个控制区域设置就地控制智能面板，可实现就地控制和操作。
ABB i-bus 系统的优点是只需一条i-bus总线就可以实现完成控制，布线安装非常灵活，可以和强电同槽和共管，开关模块和调光模块等智能元器件可以安装在各区域的强电配电箱中，无须额外增加箱体和管槽。
现场就地控制只需拉一根i-bus总线到现场智能面板，就可以实现现场照明回路的分组、间隔、全开关等多种形式的控制。
三、体育场馆i-bus系统产品配置及功能
以下是重要控制区域的功能说明：
1、比赛模式
2、赛前训练模式
3、一般训练模式
4、日常娱乐模式
5、清扫模式
以下是各功能区的i-bus产品配置
现场：五联带遥控可编程控制面板（实现就地控制，可红外
遥控）
四联可编程控制面板
液晶单色触摸控制屏
配电箱：配置开关模块
配备输入模块
配备逻辑控制模块
配备调光模块
配备串行通讯接口、网络通讯接口、智能照明系统集
成接口
四、i-bus智能控制系统实施特点
●整个系统只须一条i-bus总线，没有大量的电缆附设和繁杂的控
制设计。
●模块安装在原有的强电箱内，且模块为标准模数化尺寸。
●现场控制面板只需一条24V的i-bus总线连接，安全低电压，操
作方便，且不同的面板可相互替换，充分显示系统的灵活性。
●功能修改、控制修改方便灵活，只需仅做小的程序调整，不须现
场重新布线就可以实现。
●节约能源，提高效率。
通过时钟，光线控制设定，自动运行到最
佳状态，合理节约能源，方便管理和维护。
●。
