智能照明系统一、概述现代化建筑对照明的要求越来越高，不仅要求提供舒适、绿色的光照，同时不同的场合需要不同的照明环境。
传统的照明控制一般采用开关手动控制，对于上述要求很难实现，而且线路十分复杂，操作非常繁琐。
随着用户要求的提高和技术的进步，传统的照明控制由于许多问题无法解决而逐步被智能照明控制取代，这已成为一种趋势。
宁波电力调度大楼是一座现代化办公楼，本次智能照明设计采用施耐德公司的莫顿智能化照明控制系统，对大楼的不同区域、不同使用功能的照明营造有层次、变化的灯光环境、美化办公及生活环境；减少人力工作疏忽，节约能源和人力资源；降低人力工作强度，增强控制的灵活性和可靠性。
二、设计依据●招标文件技术要求●《民用电气设计规范》JGJ/T16－92●《建筑电气安装工程质量检验评定标准》GYJ1253－88●《民用建筑照明标准规范》GBJ133－90●《智能建筑评估标准》DG/TJ08－602－2001 J10105－2001三、设计目的通过智能化照明控制系统，给大楼各功能区域以焕然一新的风格，完成公共区域灯光回路的开关控制，完成整个大楼照明的自动化控制。
智能化照明控制技术是计算机技术、通讯技术、控制技术相结合、相渗透的产物，是现代高新技术的结晶。
与以往的照明控制相比，它从人工控制、单机控制过渡到整体性控制，从普通开关过渡到智能化开关，其最突出的特点是能够预置场景的变化，不同的照明回路强度组合形成不同的“场景”，场景可预置并存储在控制器里，调用时只需按一键就能选择场景和通过预设的程序自动变换场景（可按时顺序、时间、事件等），操作十分方便。
可依据需要实现自动时间控制、自动顺序控制、占空（动静）探测控制、事件程序响应控制、分割空间控制等多种方式的自动控制，也可增加自动日照控制、事件程序响应控制、远程电话控制、远程Internet控制等。
采用莫顿智能照明控制系统完成车库区域、公共走廊、电梯厅、卫生间等公共区域的灯光的控制。
系统实现以下设计原则：可行性和适应性保证技术上的可行性和系统的可适应性实用性和经济性贯彻全面应用，坚持实用、经济的原则先进性和成熟性既要采用先进的理念、技术和方法，又要注意结构、设备的相对成熟。
不但能反映当今的先进水平，而且具有发展潜力，能够适应未来若干年内的发展。
开放性和标准性为了满足所选用的技术和设备的协同运行能力、系统投资的长期效应以及系统功能不断发展的需求。
必须追求系统的开放性和标准性。
可靠性和稳定性在考虑技术新进和开放性的同时，还应从系统结构、技术措施、设备性能、系统管理等方面着手，确保系统运行的可靠性和稳定性，达到最大的平均无故障时间。
安全性和保密性既要考虑信息资源的充分共享，更要注意信息的保护和隔离，因此系统应充分针对不同的应用和不同的网络通信环境，采取不同措施，包括系统安全机制、数据存取的权限控制等。
可扩展性和易维护性为了适应系统变化的需要，必须充分考虑以最简洁的方法，最低的投资，实现系统的扩展和维护。
四、系统设计1、营业大厅及入口大厅大厅的形象是进入大楼中的第一感觉，其灯具的选用和灯光布置不只是为了单元门厅的需要，更应考虑照明的气氛及照明与建筑装璜的协调。
作为一个高端办公楼，应该最大限度地为客户提供一个舒适、优雅、端庄的光环境。
采用照明调光和场景控制系统，此区域照明控制集中在相关的管理室，由工作人员根据具体情况控制相应的照明。
操作既可由现场就地控制，也可由中央监控计算机控制，还可设置时间控制。
大厅的灯光由系统自动管理，系统根据大厅运行时间自动调整灯光效果，如凌晨模式、清晨模式、上午模式、中午模式、下午模式等。
大厅墙装场景面板，可对各照明回路进行编程，实现各种灯光场景，面板上可根据接待区域各种功能特点和不同的时间段，可预设灯光场景；同时，工作人员也可进行手动编程，能方便地选择或修改灯光场景。
2.走廊走廊是客户参观公司及办公楼的路径，也是员工日常使用频率最高的公共区域有之一，同时也是一个没有日光采光的区域。
在没有参观时应该采用人来灯亮，人走灯灭的功能。
在有客户参观时应该兼顾照度的要求，同时实现引导的功能。
实现客户到某个区域时，根据设计开启前后几个区域的照明设备，这样能够保证主要客户的照明，同时能够通过灯光间接的催促走的较慢的其他的客户成员。
当然也可以很方便的实现整个参观走廊的照明设备的开启。
保证整个参观通道的所有照明。
3.电梯厅电梯厅占地面积不大，但是它却是迎接客户，迎接员工，迎接领导的门户。
电梯厅的照明设计首先要保证照度，其次要保证美观，再次要体现智能。
灯具的设计可以环形照明设计保证照度，以射灯调光强调要表现的装修特点，以照度感应自动控制灯具的启停和射灯的强度。
这样就能够实，在平时根据阳光照射的强调实现照度的自动调节，在保证照度的前提下同比节能50%以上。
另在电梯厅设置红外移动传感器，当夜间低峰期时打开移动探测模式，连锁开启电梯厅照明回路。
电梯厅根据不同时段也可以设置不同的模式，例如上班及下班时段可以关闭造型灯。
4.车库照明根据实际照明及车辆的使用情况，可将一天的照明分成几个时段，比如上午、中午、下午、晚上、深夜五个时段，通过软件的设置，在这些时段内，自动控制灯具开闭的数量，以达到控制区域的不同照度方式以供照明，这样使灯光的照明得到了有效的利用，又大大地减少了电能的浪费，保护了灯具，延长了灯具的使用寿命。
如有特殊需要，可在管理室用按键开关手动开启或关闭照明灯具。
当符合了自动控制的要求时，系统会自动恢复到自动运行的状态，无需手动复位。
5.卫生间照明对卫生间照明回路做出定时控制，分高、低峰运行模式，高峰时开启卫生间照明回路；低峰（下班）时关闭照明回路，在卫生间设置本地面板，当需要时可本地打开照明回路。
五、产品概述德国Merten（莫顿）instabus EIB智能控制系统是通过EIB工具软件ETS 进行系统配置和功能设置的，Merten提供免费的产品数据库。
在利用ETS软件进行项目设计时，每个总线装置都将分配到一个唯一的物理地址以作为它的识别标志。
地址必须按照总线的要求并参照系统的拓朴结构来分配。

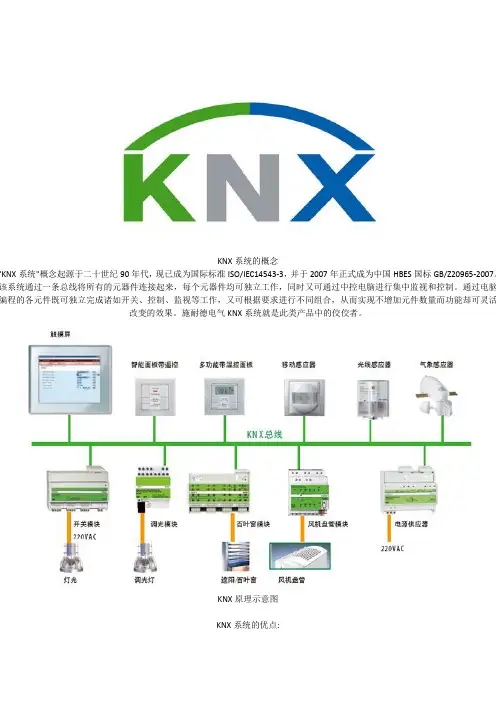

总线设备包括前端的感应器（开关、传感器、探测器、遥控器等）和后端的执行器（照明驱动器、调光器、窗帘驱动器、阀门驱动器等）。
在利用ETS 软件进行EIB项目设计时，对每个总线装置都要根据它所执行的任务来进行组地址分配，以实现各种智能化控制。
1、系统功能及典型应用在现代化的建筑物中，EIB智能总线控制系统，可以将灯光、空调、窗帘、电气设备等，通过一个开关集中控制或遥控；可以通过亮度感应器，自动调节室内灯光，保持最佳照度状态；通过场景设置，可以将多个单独功能通过一个按键实现，同时调节灯光的照度值、窗帘的位置、空调的开关等，按需要组成多种场景；在楼梯、走廊等公共部位，可以使用移动感应器控制灯光，同时在非工作时间作为报警装置，防止非法闯入。
2、Merten Instabus EIB总线拓朴结构线路（Line）——系统基本单位，每条线路最多可连接64个总线设备。
区域（Zone）——最多15条线路，通过线路耦合器LC形成一个区域。
独立系统——最多15各区域各通过区域耦合器BC形成独立系统。
综合系统——独立系统还可通过连在区域线路上的网关（Gateway）与另外的EIB系统或外部系统（Honeywell），ISDN等相连。
3、Merten Instabus EIB的特点✓安全性：EIB开关是低压总线电源供电，DC24V，安全可靠✓可靠性：EIB由市场引导技术，可靠始终放在第一位，世界范围已有20000多个项目成功经验✓灵活性：控制功能容易改变，重新设置参数代替了重新安装，系统容易修改和扩展✓便利性：就地、遥控、远程控制✓舒适性：场景设置功能✓开放性：近200家厂商提供全兼容产品✓多功能：实现家庭照明智能化、安防自动化及家居智能化。
4、系统说明本系统采用EIB总线结构，采用集散型控制方式，即实现集中监控管理和分散控制。
所有照明控制器模块、控制面板和设备可按建筑楼层不同结构形式实现分散安装，系统上每一个模块或设备的控制都是独立分散的。
所有配置和预置信息存贮在各个模块的存贮器中，不因断电丢失诈，系统中任一模块故障不会损害整个系统的正常工作。
系统软件总容量及扩展能力不小于15000个回路。
全系统实时数据刷新：不大于2秒。
从命令下达到画面更新：不大于2秒。
重要报警响应时间：小于1秒。
5、主要设备技术参数5.1、640mA电源模块MTN684064最多可以为一条带64个总线设备的线路提供总线电压。
带内置扼流器，用于隔离总线的供电；带开关，用于中断电压并复位连接在线路上的总线设备。
通过一根单独导出的DC29V电源线可以为一条配有专用扼流器的附加线路供电。
用于安装在配电柜DIN轨道EN50022上。
总线的连接通过一个总线连接端子完成，无需数据导轨数据条。
电源电压：AC 230 V, 50-60 Hz输出电压：DC 29 V±1 V输出电流：最大640mA，防短路模块宽度：7 模数= 约126 mm5.2、支线耦合器MTN680204可用于支线和区域的逻辑连接和电流隔离，DIN导轨安装。
总线的连接通过一个总线连接端子完成，无需数据导轨数据条。
主从线路之间的通讯连接通过总线连接端子实现。
装置宽度：2 模数= 约36 mm5.3、USB 接口MTN681829用于将编程设备或诊断设备通过USB1.1或USB2.0接口连接到INSTABUSEIB上。
用于安装在配电柜DIN 轨道EN 50022上。
总线的连接通过一个总线连接端子完成，无需数据导轨数据条。
带内置总线耦合器。
装置宽度：2模数= 约36 mm5.4、A300002WinSwitch3软件单机版附加licence ，组态监控软件5.5、EIB OPC SERVER提供向上层控制系统集成的能力，用于系统集成5.6、2路16A开关控制模块带电流检测MTN647395带手动开关,可分别对2路负载进行开关控制，模块中带有内置电流检测功能，可分别检测每个回路的电流。
带手动开关，带内置总线耦合器DIN导轨安装，通过总线接线端子与总线连接，不需要数据导轨条。
通过一个绿色LED灯指示模块处于运行状态。
负载采用螺丝端子接线。
通过软件设定可实现以下功能：触点可设置为常闭或常开楼梯功能，带手动或不带手动关闭功能，延时功能，场景功能，逻辑功能，锁定或优先级功能状态反馈，中央控制总线断电时的触点状态设定，程序下载后的触点状态设定，负载电流检测功能，负载电流超出或低于门限值后报警能耗计算，开灯计时、计次，门限闪烁功能。
额定电压：AC 230 V，50 - 60 Hz每个触点：额定电流：16 A，cosφ= 0.6白炽灯：AC 230 V，max. 3600 W卤素灯：AC 230 V，max. 2500 W日光灯：AC 230 V，max. 2500 VA带并联补偿容性负载：AC 230 V，16 A，max. 200μF马达负载: AC 230 V，max. 1000 W负载电流检测：检测范围：0.1 A to 16 A （正弦波有效值或直流）传感器精度：+/- 8% 电流值（正弦）和+/- 100 mA频率：50/60 Hz单位：100 mA宽度：2.5 模数= 大约45 mm包装：带总线端子和电缆保护盖5.7、4路16A开关控制模块带电流检测MTN647595带手动开关可分别对4路负载进行开关控制，模块中带有内置电流检测功能，可分别检测每个回路的电流。
