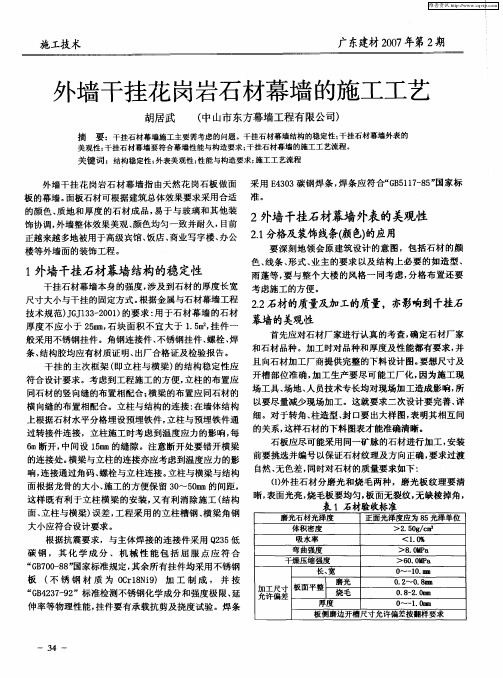

外墙干挂花岗岩石材幕墙的施工工艺
2009-04-01 19:30 摘要：
干挂石材幕墙施工主要需考虑的问题。「挂仃材幕墙结构的稳左性：「挂石材幕墙外表的美观性：干挂石材幕墙要符合幕墙性能与构造要求：干挂石材幕墙的施工工艺流程。
关键词：结构稳泄性外表美观性性能与构造要求施工工艺流程
外墙干挂花岗岩石材幕墙指由天然花岗石板做而板的幕墙。而板石材可根据建筑总体效果要求采用合适的颜色、质地和厚度的石材成品，易于与玻璃和其他装饰协调，外墙整体效果美观、颜色均匀一致并耐久，目前正越来越多地被用于髙级宾馆、饭店、商业写字楼、办公楼等外墙面的装饰工程。
一、外墙干挂石材幕墙结构的稳左性
干挂石材幕墙本身的强度，涉及到石材的厚度长宽尺寸大小与干挂的固左方一式。根据金属与石材幕墙工程技术规范（JGJ133-2OO1）的要求：用于石材幕墙的石材厚度不应小于25mm,石块而积不宜大于1.5m2,挂件一般采用不锈钢挂件。角钢连接件、不锈钢挂件、螺栓、焊条、结构胶均应有材质证明、出厂合格证及检验报告。
干挂的主次框架（即立柱与横梁）的结构稳立性应符合设计要求。考虑到工程施工的方便，立柱的布垃应同仃材的竖向缝的布巻相配合：横梁的布宜应同石材的横向缝的布垃相配合。立柱与结构的连接：在墙体结构上每隔2米设预埋铁，立柱与预埋铁通过短接（10号槽钢）焊接，立柱施工时考虑到温度应力的影响，每6米断开，中间设15mm的缝隙。注意断开处要错开横梁的连接处。横梁与立柱的连接亦应考虑到温度应力的影响，连接通过角码、螺栓与立柱连接。立柱与横梁与结构而根据龙秤的大小、施工的方便一般均保留30 一 50mm 的间距，这样即有利于立柱横梁的安装，又有利消除施工（结构面、立柱与横梁）误差，工程采用的立柱槽钢、横梁角钢大小应符合设计要求。
根据抗震要求，与主体焊接的连接件采用Q235低碳钢，苴化学成分、机械性能包括屈服点应符合“GB700 —88”国家标准规泄，其余所有挂件均采用不锈钢板（不锈钢材质为0Crl8Ni9）加工制成，并按“GB4237 —92”标准检测不锈钢化学成分和强度极限、延伸率等物理性能，挂件要有承载抗剪及挠度试验。焊条采用E4303碳钢焊条，焊条应符合“GB5117 一85”国家标准。
二、外墙干挂石材幕墙外表的美观性
1 .分格及装饰线条（颜色）的应用
要深刻地领会原建筑设计的意图，包括石材的颜色、线条、形式、业主的要求以及结构上必须要的东西比如造型、雨蓬等，要与整个大楼的风格一同考虑，分格布置还要考虑施工的方便。
2•石材的质疑及加丄的质量，亦影响到「挂仃幕墙的美观性
首先应对石材厂家进行认真的考查，确泄石材厂家和石材品种。加工时对品种和厚度及性能都有要求，并且向石材加工厂商提供了完整的下料设计图。要想尺寸及开槽部位准确，加工生产要尽量工厂化，因为施工现场工具、场地、人员技术专长均对现场加工造成影响，所以要尽量减少现场加工的工作量。这就要求二次设讣要完善、详细。对于转角、柱造型、封口均要岀大样图，表明其相互间的关系，这样石材的下料图表才能准确淸晰。
石板应尽可能采用同一矿脉的石材进行加工，安装前要挑选并编号以保证石材纹理及方向正确，要求过渡自然、无色差。同时对石材的质量要求如下：
a.—般外挂石材分磨光和烧毛两种，磨光板纹理要淸晰，表而光亮，烧毛板要均匀，板而无裂纹，无缺棱掉角，切割宜采用砂锯切割。
b.石板材应符合《中华人民共和国建材行业标准》中的《天然花岗石建筑板材》(JC205-92) 标准中的优等品的要求。
c.放射性符合《天然石材产品放射防护分类控制标准》(JC518-93)标准中的A级。
d.加工过程要求包括磨边、倒角、开槽、防水防污、抛光等工艺。
c.要求石材供货单位应详细编制保证石材质量的加工、运输等技术组织措施。
石材的选用应符合以下国家标准的规泄:
《天然花岗石荒料》JC204《天然花岗石建筑板材》JC2O5《天然饰面石材试验方法、干燥、水饱和、冻融循环后压缩强度试验方法》GB9966.1《天然饰面石材试验方法、弯曲强度试验方法、体积、密度、真密度、真气孔率、吸水率的试验方法))GB9966.3《天然饰而石材试验方法、耐磨性试验方法》6139966.5《天然饰而石材试验方法、耐酸性试验方法》GB9966.6为了色彩匀称，一个工程要使用同一矿脉石材，在加工时要按照安装位置图，一个部位要选用同一荒料，相同的结晶方向，以确保安装后的色差。表而耍抛光处理，光泽度不应低于75光泽单位。为准确石材安装后下雨淋不造成色斑，要求成品的石材在安装前要经过防水防污表而处理。
三、石材幕墙的性能与构造要求
石材幕墙的设计还要考虑满足建筑物的使用功能•包括：隔声、防水、密封、还要考虑保温隔热等性能。如干挂石材的基而为砖墙或钢筋磴墙体，隔声能满足建筑物本身的需要，不需另作处理：防水设讣除4mm的拼缝采用硅酮耐候密封胶密封外，在幕墙的上口均采用石材封口，幕墙的收口最容易岀现漏水问题，尽捲采用结构防水。在石材幕墙的施工应确保密封，以防止小动物的进入后尸体的腐臭气味。此外还要考虑防火、防雷等要求。
四、外墙干挂石材幕墙的施工工艺
外墙饰面石材干挂法是利用高强耐腐蚀的金属挂件，把饰而石材通过托、吊、销、栓的方
法固左在建筑物外表而。合理的挂件设汁与严格的施工工艺是保证外饰石材安全美观的关键。干挂施工以预制组装的方式取代了传统的湿作业施工，其优越性主要体现在：
a.可避免表而污染、变色“反碱”，使石板保持色彩光泽。
b.可避免湿作业，少受气候变化影响，节约冬施、雨施费用。
c.可避免石材脱落，减少维修费用。
d.连续作业，可提高施工速度。
c.减轻了构筑物自重并预留保温空间。
1.主要工序的施工方法
(1)结构偏差实测
实测结构的偏差，对结构的修整、二次设汁的排板及板材加工等工作具有非常实际的指导意义。偏差实测采取经纬仪投测与垂直、水平挂线相结合的方法，挂线采用细钢怨：测量结果及时记录并绘制实测成果，提交技术负责人和翻样人员进行二次设计。
(2)施工图二次设讣
接到完整的设汁院图纸后，应认真阅览和理解图纸，将问题汇总并及时与业主、监理、设计院、质检部门进行会审交换意见，确泄具体做法，扫淸施工的图纸障碍。进行施工单位的二次图纸设计，尽早提交施工现场和厂方加工定货。
(3)放线
外墙而水平线以设计轴线为基准。要求各而大墙的结构外墙而在剔除胀模墙体或修补凹进墙面后，使外墙而距设计轴线误差不大于lcm。
放线的具体原则是：以设计各内墙轴线左窗口立线，以各层设计标高+50cm线龙窗口上下水平线，弹岀窗日井字线并根据二次设讣图纸弹出型钢龙骨位置线。每个大角下吊垂线，给出大角垂直控制线。放线完成后，进行自检复线，复线无误再进行正式检查，合格后方可进行下步工序。
(4)连接件焊接与龙卄安装
连接件采用角钢与结构预埋铁三而囤焊，为保证连接部位的耐久性，角钢厂缘增加一道焊缝，即实际为四而用焊。焊接完成，按规定除去药皮并进行焊缝隐检，合格后刷防锈漆三遍。连接件的固泄位置按连接件弹线位巻确定，采取水平跟线、中心对线、先点焊、确定无
误后再施焊的方法。
