外墙干挂石材施工教学教材

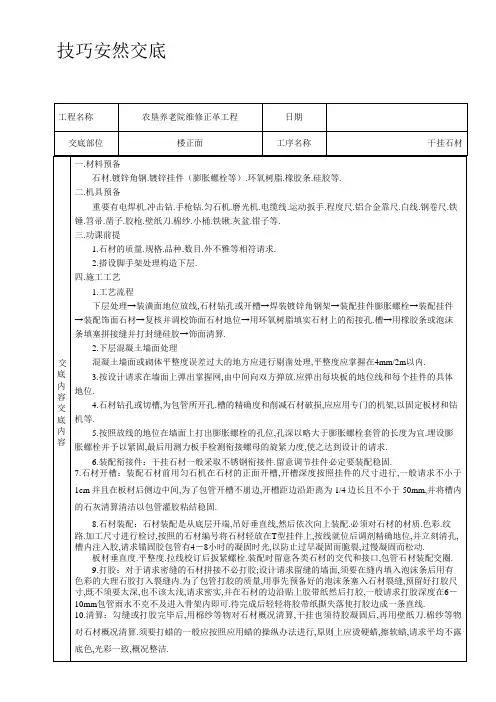

技巧安然交底五.石材的加工1.因为门楼正门的尺寸较庞杂,应依据现场的现实尺寸切割石材,切割边应顺直,石材衔接地位应无崩坏.暗裂等缺点.2.石材切割的长度.宽度.厚度.直角.异型角.半圆弧外形.异型材及斑纹图案造型.外形尺寸均应相符设计请求的后果;3.石材外概况的光彩应相符设计请求,斑纹图案应按样板检讨.石板四周围不得有显著的色差;4.依据衔接在角钢上的“T”型卡条的截面尺寸,对石材的上.下边开孔,孔径一般为5mm,孔长5~8cm.平日情形下,450×450尺寸的石材上.下边分离开孔两个,但门楼部分的每块石材的尺寸均不合,可依据现实情形,恰当的调剂开孔的数目.六.石材的装配1.石材与墙体构造衔接的膨胀螺栓应稳固,地位精确,膨胀螺栓的标高误差不该大于10mm,膨胀螺栓地位差不该大于20mm.2.装配施工测量应与主体构造的测量合营,其误差应实时调剂,按照石材的具体尺寸,标出打膨胀螺栓的地位,弹出分块的墨线.3.石材测量出精确的地位后,依据之前在石材上开槽钻孔的间距地位,在墙面响应的地位钻直径为8~10mm的孔,将膨胀螺栓一端拔出孔内固定,另一端固定横向角钢,见竖向剖面装配图;门楼正面石材干挂侧剖面图4.在已经固定的角钢上装配T形卡条,应用2个螺栓固定,依据石材上.下侧钻孔的地位装配T形卡条,需吊线来调剂统一向线上的裂缝,保持裂缝在10mm,阁下.高低裂缝的误差不该大于1.5mm,装配好后,需在槽内填充构造胶固定, 见横向剖面装配图.门楼正面石材干挂正剖面图5、裂缝处理：在整体墙面装配完毕今后,裂缝用密封胶填充,密封胶的色彩可以依据石材的色彩选定.为使密封胶平均美不雅,在打胶之前缝内先嵌一条轻质泡沫塑料条作密封胶的背衬.七.质量掌握与磨练：表A 干挂饰面许可误差序号检查项目许可误差（mm）检测方法光面毛面1 立面垂直≤3 ≤6 2米尺度检测尺2 概况平整≤1 ≤3 2米尺度检测尺.楔尺3 阳角朴直≤2 ≤4 10米尼纶绳及尺4 接缝高下差≤1 ≤2 30cm钢尺.楔尺5 接缝宽度≤≤1 用尺检讨表B 每平方米石材概况质量和磨练办法序号项目质量请求磨练办法1 裂缝.显著划伤和长度＞100mm稍微划伤不许可不雅感2 长度≤100mm稍微划伤≤5条用尺检讨3 擦伤总面积≤500mm2用尺检讨八.石材成品呵护.情形呵护1.将加工.装配进程中的标记.记号等有关标识表记标帜,应全体清洗失落.施工中给石材及构件概况造成影响的黏附物,应实时清算清洁,以免凝固后再清算时划伤概况的装潢层.2.为包管石材应用的经久性,需涂刷罩面涂料,用于石材概况防风化.防污染.3.各类装配的金属构件都应采纳防锈构件,对于焊点,应涂刷防锈涂料.4.石材废料要实时清算,做到活完脚下清.5.墙面施工完后,要清洗.防护.打胶.6.防止碰撞损坏.7.石材进行二次加工切割时,尽量削减噪音污染.应在指定的施工棚内进行,具有防护措施,施工人员戴好口罩.8.采取浇水切割时应备有积水坑,防止污水随地流淌.专业技巧负责人：交底人：接收人：。

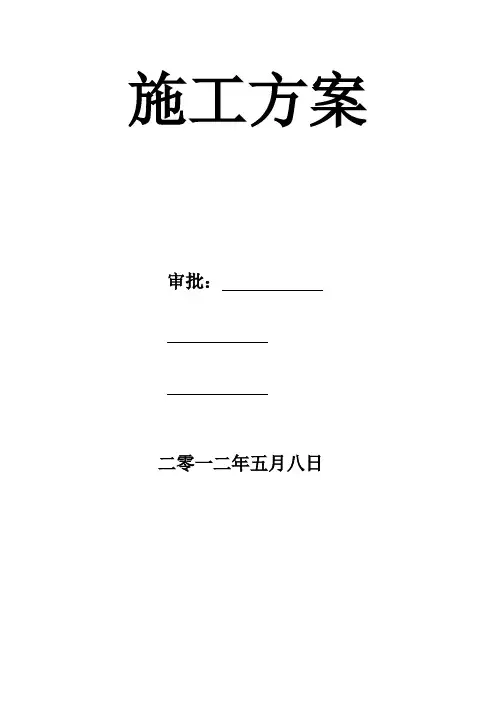

施工方案审批：二零一二年五月八日目录1.工程概况 (1)2.施工预备 (1)3.施工设计 (3)4.设计依据 (3)5.测量放线 (3)6.施工方式 (3)施工工艺 (3)施工方式 (4)骨架安装 (4)骨架焊接 (4)石材安装 (5)7.质量方法的保证 (5)8.技术交底 (6)9.平安方法 (7)一、工程概况二、施工预备（1）、认真组织提早进入施工现场。

（2）、依照设计图纸有关资料制定出翻样图，并提出加工规格数量表。

（3）、依照设计及有关资料提出材料打算及机具打算。

（4）、认真学习和熟识国家验收标准工艺标准。

（5）、制定平安生产及防火规章制度，并进行入场前的平安教育工作。

（6）、编制施工进度打算，做好劳动安排。

（7）、依照图纸其及甲方要求，做好施工技术交底工作。

（8）、各类小型电动工具的电源接通，做到平安靠得住。

（9）、设计方案确信后，绘制详细施工，加工图纸，内容包括：1）完整、详细结合结构完成现状的立面图和平面图；2）所有单块及拼接石材加工大样图；3）典型节点图，锚固件，支撑装置、嵌缝、锚固大样。

（10）提供结构验收手续，细查现场阻碍石材干挂部位，缘故，提出整改要求及方法，确信并提出完成时刻，以确保石材安装进入正常工期。

（11）提供的脚手架是不是符合石材安装要求进行考察验收，干挂石材吊兰知足JGJ80-91 国家标准的平安技术标准，对不能知足安装利用要求的吊兰，体会粗符合规定的修正加固方案，限定知足施工作用的时刻。

（12）、对符合设计要求的角钢型材，拟定打算，不锈钢挂件和镀锌胀管螺栓，依据图纸落实加工，确信第一批现场时刻，石材，嵌缝材料落实有序供给的现场时刻。

（13）、对现场石材及其材料寄存地址进行安排，对现场切割、磨边、钻空机进行定位，为及时进入现场制造条件。

（14）、施工人员提早进驻现场，熟悉现场，熟悉现场状态，做到安装心中有数，保证质量。

3、施工设计本工程设计为干挂25mm厚黄锈石作外墙饰面，石材干挂要紧采纳主体结构与石材之间焊接骨架方式，钢骨架焊接，主若是用槽钢，作竖向主龙骨，用角钢做时平次龙骨，并依照石材竖向尺寸进行焊接，焊接时，焊缝长度不得小于焊接点周长的一半，厚度H=5mm ，钢材表面作冷镀锌防腐处置，石材安装时，彼其间要留6mm 裂缝，裂缝要均匀一致，并用Φ8mm泡沫嵌缝，表面打胶密封胶。

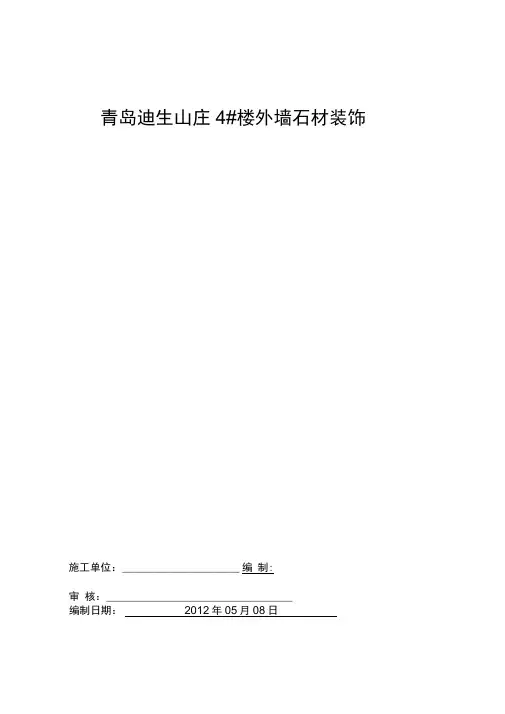

青岛迪生山庄4#楼外墙石材装饰施工单位：______________________ 编制:审核：___________________________________编制日期：2012年05月08日目录1、编制依据 (3)2、工程概况................. ..33、施工准备................. ..34、施工部署................. ..55、施工进度计划............. ..66、主要施工机具需用计划 (6)7、主要劳动力需用计划 ...... ..68、主要施工要点……………… ..69、质量目标…………………… ..710、质量技术保证……… .. …… ..811、保证措施………………… .. 912、工程保修及售后服务计划 (12)一、编制依据1.1设计图纸，即《青岛迪生山庄一一即外墙装饰》工程施工图，及墙面石材干挂（装饰）设计图及相关节点图。

1.2国家现行施工及验收规范、规程、部颁标准、建筑安装工程质量检验评定标准，建筑施工手册等。

1.3《建筑防震设计》GB50057中有关规定。

1.4《金属、石材幕墙工程技术规范》JGJ133-2001中有关规定。

二、工程概况本工程为《青岛迪生山庄一一外墙装饰》工程，我单位主要承担外墙墙面石材干挂；结构构造：龙骨不锈钢独立角码L50X 50X 5间距视石材规格定。

挂件为不锈钢挂件50X 80X 5。

连接方式：独立角码与主体结构刚性连接，即采用由不锈钢扣件L50X 80 X 5连接（M=12 L=100的化学螺栓连接）。

独立角码与扣件间刚性焊接。

石材与扣件为柔性连接，即采用M-12化学锚栓及挂件，将石材固定在独立角码上。

三、施工准备3.1作业条件3.1.1每层施工用电有保证，设一专用配电箱。

3.1.2预留孔洞及排水管应处理完毕，并有保护措施，门窗洞口中心线已弹好。

3.1.3± 0.000 标高及各施工层+1.000 线已提供准确.3.2 施工准备3.2.1 测量出墙、檐口、柱的实际尺寸，轴线、柱子中心线，柱子之间的距离，测量出墙体、窗间墙、檐口、柱子、上下拉水平通线、吊垂直线后的实际尺寸，然后确定出石材边线，依次计算出石材的排列分块尺寸。
