测定电源电动势和内阻1. 实验原理本实验的原理是闭合电路欧姆定律． 1) 具体方法a) 利用实验图10-1所示电路，改变滑动变阻器的阻值，从电流表、电压表中读出几组U 、I 值，由U ＝E －Ir ，可得：r I E U 11-=，r I E U 22-=，解之得：b) 利用如实验图10-1所示的电路，通过改变R 的阻值，多测几组U 、I 的值(至少测出6组)，并且变化范围昼大些，然后用描点法在U －I 图象中描点作图，由图图象斜率r I EI U t a n m==∆∆=θ象纵截距找出E ，由找出内电阻，如实验图10-2所示．✧ 由于电源内阻r 很小，故电流表对电源而言要外接，不然的话，gR r r +=测，内阻测量的误差太大．✧ 由于偶数误差的存在，方法(1)的结果可能存在较大的误差，因此在实验中采取方法(2)处理数据．2. 实验器材电流表、电压表、变阻器、开关、导线及被测干电池． 3. 实验步骤1) 恰当选择实验器材，照图连好实验仪器，使开关处于断开状态且滑动变阻器的滑动触头滑到使接入电阻值最大的一端．2) 闭合开关S ，接通电路，记下此时电压表和电流表的示数． 3) 将滑动变阻器的滑动触头由一端向另一端移动至某位置，记下此时电压表和电流表的示数．4) 继续移动滑动变阻器的滑动触头至其他几个不同位置，记下各位置对应的电压表和电流表的示数．5) 断开开关S ，拆除电路．6) 在坐标纸上以U 为纵轴，以I 为横轴，作出U —I 图象，利用图象求出E 、r ． 4. 数据处理的方法1) 本实验中，为了减小实验误差，一般用图象法处理实验数据，即根据各次测出的U 、I 值，做U －I 图象，所得图线延长线与U 轴的交点即为电动势E ，图线斜率的值即为电源的内阻r ，即m I EI U r =∆∆=．如实验图10-2所示．2) 应注意当电池内阻较小时，U 的变化较小，图象中描出的点呈现如实验图10-3(甲)所示状态，下面大面积空间得不到利用，所描得的点及做出的图线误差较大． 为此，可使纵轴不从零开始，如实验图10-3(乙)所示，把纵坐标比例放大，可使结果误差小些．此时，图线与纵轴的交点仍代表电源的电动势，但图线与横轴的交点不再代表短路状态，计算内阻要在直线上选取两个相距较远的点，由它们的坐标值计算出斜率的绝对值，即为内阻r ．5. 实验误差分析1) 偶然误差：主要来源于电压表和电流表的读数以及作U —I 图象时描点不很准确． 2) 系统误差a) 电流表相对电源外接如图，闭合电路的欧姆定律U=E-Ir 中的I 是通过电源的电流，而图1电路由于电压表分流存在系统误差，导致电流表读数（测量值）小于电源的实际输出电流（真实值）。
高二物理实验十 测定电源的电动势和内阻
【实验目的】
测定电池的电动势和内电阻 【实验原理】
由闭合电路的欧姆定律E =U+Ir 知，路端电压U=E —Ir ，对给定的电源，E 、r 为常量，因此路端电压U 是电流I 的一次函数。
将电池、电流表、电压表，可变电阻连接成如图所示的电路，改变可变电阻R 的阻值，可以测得多组I 、U 值。
将它们描在U —I 坐标中，图线应该是一条直线。
显然，
直线在U 坐标上的截距值就是电池电动势，直线斜率的绝对值就是电池的内阻的大小。
上述用作图的方法得出实验结果的方法，具有直观、简便的优点。
【步骤规范】
电源电动势 、内阻 【注意事项】
1．使用内阻大些（用过一段时间）的干电池，在实验中不要将I 调得过大，每次读完U 、I 读数立即断电，以免于电池在大电流放电时极化现象过重，E 、r 明显变化．
2．在画U－I图线时，要使较多的点落在这条直线上或使各点均匀分布在直线的两侧，而不要顾及个别离开较远的点以减少偶然误差．
3．干电池内阻较小时U的变化较小，坐标图中数据点将呈现如图3甲所示的
状况，下部大面积空间得不到利用，为此可使坐标不从零开始，如图3乙所示，
把坐标的比例放大，可使结果的误差减小些．此时图线与横轴交点不表示短路电
流．计算内阻要在直线上任取两个相距较远的点，用r=|ΔU/ΔI|计算出电池的
内阻r．
4．实验误差的来源与分析
（1）每次读完电表示数没有立即断电，造成E、r变化；
（2）测量电路存在系统误差，I
真＝I
测
十I
v
，末考虑伏特表分流．。
例析《测定电源电动势和内阻》的实验方法及误差分析《测定电源电动势和内阻》实验是电学的重要实验之一，是高考命题的热点内容之一， 2006年江苏卷、年江苏卷、20062006年广东卷、年广东卷、20062006年天津卷、年天津卷、20072007年四川卷均从不同的角度考查过本实验。
有的考查仪器的选择和电路的设计，有的考查实验步骤的顺序，有的考查数据的处理和误差的分析。
由于完成本实验的方法很多，并且实验电路可采用电流表的内接法和外接法，这两种电路连接从误差角度分析各有优缺点，因此本实验对学生来说有一定难度。
一、测定电源电动势的几种类型一、测定电源电动势的几种类型1、电表－电表型、电表－电表型根据闭合电路欧姆定律Ir U E +=，只要测出两组路端电压和总电流，联立解方程组即可得电源的电动势E 和内阻r ，为了减小实验误差我们可以测出多组路端电压和总电流，用图象法可得电源的电动势E 和内阻r 。
（1）用一块电流表和一块电压表测定）用一块电流表和一块电压表测定有两种情况：电流表外接法（如图1），电流表内接法（如图2），由闭合电路欧姆定律Ir U E +=可知，只要能测出两组路端电压和电流即可，由r I U E r I U E 2211,+=+=可得：1221122112,I I U U r I I U I U I E --=--=。
例1．测量电源的电动势E 及内阻r （E 约为4.5V 4.5V，，r 约为1.5Ω）。
器材：量程为3V 的理想电压表V ，量程为0.5A 的电流表A （具有一定内阻），固定电阻，滑动变阻器，开关K ，导线若干。
，导线若干。
（1）画出实验电路原理图，图中各元件需用题目中所给出的符号或字母标出。
（2）实验中，当电流表读数为时，电压表读数为；当电流表读数为时，电压表读数为，则可以求出E ＝______________________，，r ＝______________________。

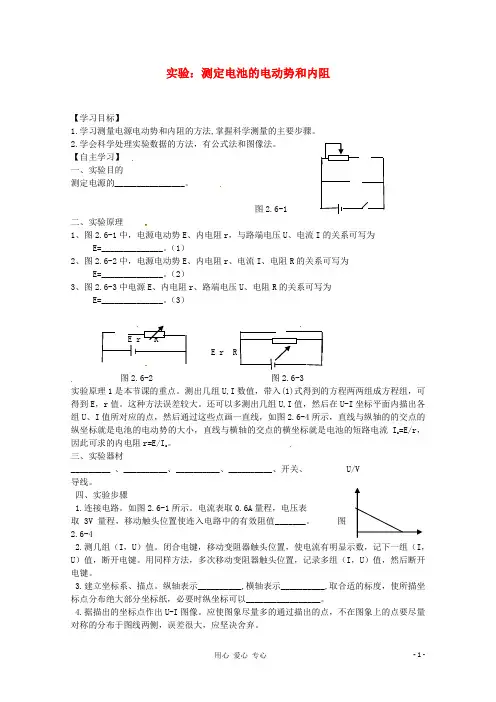

一、实验目的测定电源的电动势和内阻二、实验原理根据闭合电路欧姆定律，则路端电压。
由于电源电动势E和内阻r不随外电路负载变化而改变，如当外电路负载增大时，电路中电流减小，内电压减小，使路端电压增大，因此只要改变负载电阻，即可得到不同的路端电压。
在电路中接入的负载电阻分别是R1、R2时，对应的在电路中产生的电流为、，路端电压为U1、U2，则代入中，可获得一组方程，从而计算出E、r。
有、。
三、实验器材被测电池（干电池）；电压表；电流表；滑动变阻器；电键和导线四、实验步骤1、确定电流表、电压表的量程，按如图所示电路把器材连接好。
2、把变阻器的滑动片移到最右端。
3、闭合电键，调节变阻器，使电流表有明显示数，记录一组电流表和电压表的示数，用同样方法测量并记录几组、值。
4、断开电键，整理好器材。
5、数据处理，用原理中的方法计算或在—图中找出E、r。
五、注意事项1、使用内阻大些的干电池，在实验中不要将电流调得过大，每次读完、读数立即断电，以免干电池在大电流放电时极化现象过重，E、r明显变化。
2、在画—图像时，要使较多的点落在这条直线上或使各点均匀分布在直线的两侧，不用顾及个别离开较远的点，以减少偶然误差。
3、干电池内阻较小时，坐标系内大部分空间得不到利用，为此可使纵坐标不从零开始。
六、实验误差研究分析用伏安法测电源电动势和内阻的方法很简单，但系统误差较大，这主要是由于伏特表和安培表内阻对测量结果的影响而造成的。
用这种方法测电动势可供选择的电路有两种，如图（甲）、（乙）所示。
当用甲图时，考虑电表内阻，从电路上分析，由于实验把变阻器的阻值R看成是外电路的电阻，因此伏特表应看成内电路的一部分，故实际测量出的是电池和伏特表这一整体的电动势和等效内阻，（如甲图中虚线框内所示）因为伏特表和电池并联，所以等效内阻r测应等于电池真实内阻值r真和伏特表电阻R v的并联值，即<r真. 此时如果断开外电路，则电压表两端电压U等于电动势测量值即U=E测，而此时伏特表构成回路，所以有U<E真，即E测<E真。
2020高考物理实验专题：测定电源的电动势和内阻（含答案）1.(多选)用如图所示的电路测量电池电动势和内阻时，若有两只电压表V1、V2量程相同，内阻分别为R V1、R V2，且R V1＞R V2；两只电流表A1、A2量程相同，内阻分别为R A1、R A2，且R A1＞R A2，在实验中，为了使E、r的测量值更精确一些，选择的电表应该是()A．V1与A1B．V1与A2C．V2与A1D．V2与A2答案AB2.用电流表和电压表测电池的电动势和内阻，提供的器材如图甲所示。
(1)用实线代表导线把图甲中的实物连接成测量电路。
(两节干电池串联作为电源，图中有部分线路已连好)(2)图乙中的6个点表示实验测得的6组电流I 、电压U 的值，按照这些实验值作出U －I 图线，由此图线求得的每节电池电动势E ＝________V ，每节电池的内阻r ＝________Ω。
(结果保留三位有效数字)答案 (1)B E (2)见答下列问题：(1)电流表应选用________，滑动变阻器应选用________。
(2)由图乙的图线，得电源内阻r ＝________ Ω。
(3)用I 0、U 0和r 表示待测电阻的关系式R x ＝________，代入数值可得R x 。
(4)若电表为理想电表，R x 接在B 、C 之间与接在A 、B 之间，滑动变阻器滑片都从最大阻值位置调到同一位置，两种情况相比，电流表示数变化范围________，电压表示数变化范围________。
(均填“相同”或“不同”)答案 (1)A 2 R 2 (2)25(3)U 0I 0－r (4)相同 不同 3. 利用电流表和电压表测定一节干电池的电动势和内阻。
要求尽量减小实验误差。
(1)应该选择的实验电路是图中的________(填“甲”或“乙”)。
(2)现有电流表(0～0.6 A)、开关和导线若干，以及以下器材：A．电压表(0～15 V)B．电压表(0～3 V)C．滑动变阻器(0～50 Ω)D．滑动变阻器(0～500 Ω)实验中电压表应选用________；滑动变阻器应选用________。
物理实验报告单年级: 姓名: 实验时间: 实验名称测电源电动势和内阻实验目的测定电池的电动势和内阻实验原理伏安法：E=U+Ir根据闭合电路欧姆定律，闭合电路中的电流I与电源电动势E、外电压以及电源内阻r的关系为E = U + I r电源的电动势E及内阻r是固定的，当外电阻R增大时，电路中的电流减小，内电路上的电压减小，端电压增大。
因此我们可以通过改变外电阻R，得到两组端电压U1、U2及电路中的电流I1、I2，并可列出两个方程：⎩⎨⎧+=+=rIUEIUE2211r解此二元一次方程组，就可得到电源的电动势E及内阻r实验器材干电池一节、安培表、伏特表、滑动变阻器（最大阻值10~20Ω）、开关一个、导线若干实验步骤（1）按照如图所示实验电路进行连接；（2）接通电路，将滑动变阻器调节到一个适当的值，测出端电压和电路中的电流，将数据填到实验表格中；（3）改变外电阻的值，再测出一组端电压和电流的值，将数据填到教材中的实验表格中；（4）重复上面步骤（2）和（3），得到6组数据。
数据采集1 2 3 4 5 6 电压U电流I数据处理（1）计算法求E、r：要测出不少于6组I、U数据，且变化范围要大些，用方程组求解时，要将测出的I、U数据中，第1和第4为一组、第2和第5为一组、第3和第6为一组，分别解出E、r值再求平均值．rIuEr IuE2211+=+=211221I-IuI-uIE=2112I-Iu-ur=（2）作图法纵轴U表示路端电压，横轴表示闭合电路中的电流，由E=U+Ir 得；U=E-Ir ，U与I是一次函数，是一条倾斜的直线。
①图线与纵轴交点为电动势E②图线与横轴的交点为短路电流③图线的斜率表示内电阻r＝⎪⎪⎪⎪ΔUΔI误差分析本实验的误差分析对于（甲）电路，U值正确，I值偏小，I真=I测+Iv，Iv=U／Rv，U趋于零时，Iv也趋于零，关系图线见（甲）图。
由图可知E测<E真、r测<r真，对于图（乙）电路，由图可知：E测＝E真，r测＞r真（内阻测量误差非常大）。

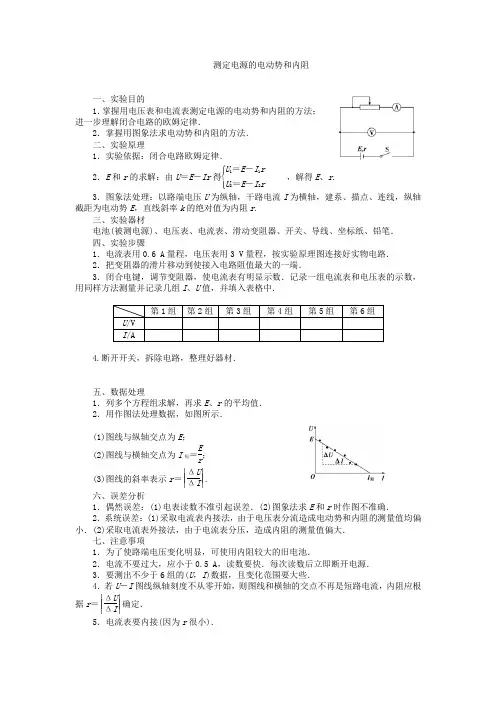

测定电源的电动势和内阻一、实验目的 1．掌握用电压表和电流表测定电源的电动势和内阻的方法；进一步理解闭合电路的欧姆定律．2．掌握用图象法求电动势和内阻的方法． 二、实验原理1．实验依据：闭合电路欧姆定律．2．E 和r 的求解：由U ＝E －Ir 得⎩⎪⎨⎪⎧U 1＝E －I 1rU 2＝E －I 2r ，解得E 、r .3．图象法处理：以路端电压U 为纵轴，干路电流I 为横轴，建系、描点、连线，纵轴截距为电动势E ，直线斜率k 的绝对值为内阻r .三、实验器材电池(被测电源)、电压表、电流表、滑动变阻器、开关、导线、坐标纸、铅笔． 四、实验步骤1．电流表用0.6 A 量程，电压表用3 V 量程，按实验原理图连接好实物电路． 2．把变阻器的滑片移动到使接入电路阻值最大的一端．3．闭合电键，调节变阻器，使电流表有明显示数．记录一组电流表和电压表的示数，用同样方法测量并记录几组I 、U 值，并填入表格中．第1组 第2组 第3组 第4组第5组 第6组U /V I /A4.断开开关，拆除电路，整理好器材．五、数据处理1．列多个方程组求解，再求E 、r 的平均值． 2．用作图法处理数据，如图所示．(1)图线与纵轴交点为E ；(2)图线与横轴交点为I 短＝E r ；(3)图线的斜率表示r ＝⎪⎪⎪⎪⎪⎪ΔU ΔI . 六、误差分析1．偶然误差：(1)电表读数不准引起误差．(2)图象法求E 和r 时作图不准确．2．系统误差：(1)采取电流表内接法，由于电压表分流造成电动势和内阻的测量值均偏小．(2)采取电流表外接法，由于电流表分压，造成内阻的测量值偏大．七、注意事项1．为了使路端电压变化明显，可使用内阻较大的旧电池．2．电流不要过大，应小于0.5 A ，读数要快．每次读数后立即断开电源． 3．要测出不少于6组的(U ，I )数据，且变化范围要大些．4．若U －I 图线纵轴刻度不从零开始，则图线和横轴的交点不再是短路电流，内阻应根据r ＝⎪⎪⎪⎪⎪⎪ΔU ΔI 确定． 5．电流表要内接(因为r 很小)．七、练习巩固1.用如图所示的电路测定一节干电池的电动势和内电阻，除待测电池、电键、导线外，还有下列器材供选用：A．电流表：量程0.6A，内电阻约1Ω B．电压表：量程3V，内电阻约40kΩC．电压表：量程15V，内电阻约60kΩ D．滑动变阻器：0～200Ω，额定电流1AE．滑动变阻器：0～50Ω，额定电流2A（1）为了使测量结果尽量准确，电压表应选用________，滑动变阻器应选用________（均填仪器的字母代号）。
