电梯无线监控解决处理方案总结

电梯内的无线网络监控方案展开全文随着我国城市化和工业化的不断发展进步，无论是城市内还是生产工业区内的电梯高父荷、大运量、长周期使用的情况越来越严重了,随着使用时间的增加电梯老旧设备不全的情况也在不断激增，电梯事故、电梯故障时有发生。

而电梯维修保养行业也存在着一定的恶性竞争，维保工作的不到位的情况，给电梯良好健康运行带来了难度。

每天公司上下班、商场购物等生活日常中处处都会用到的电梯，而电视新闻当中时常有报道电梯吃人的消息，每每吃惊胆颤的同时，我们除了加强自身防范知识之外，也只有把希望寄托在监管部门加大监管力度上。

“电梯监控”其实也是非常行之有效的安保手段，在电梯发生故障时，电梯监控将电梯轿厢内情况第一时间反馈给监控中心，以便于安保人员迅速采取求援措施，将事故可能造成的风险降到最低。

一、方案背景老旧电梯一般采用闭路电视电梯监控方式，大多使用专用视频线来传输信号，但其线路容易损耗，电梯如若超负荷运转一年半载后线路就会老化开裂甚至折断不能使用，而更换电路又是一项费时费力的复杂工作。

现今，考虑到多种安全监控因素在项目施工计划中一般多采用无线传输设备来解决电梯安全监控的问题，使用无线网桥省去了线路安装的问题，自然线路布局复杂、容易皮咯啊老化的问题也就随之解决了。

二、电梯监控的技术要求1、监控视频画质流畅清晰，不能出现断断续续或者掉包情况；2、电梯监控系统需24小时不间断工作，所以设备工作的耐受程度和稳定性非常重要；3、监控电梯出现异常时便于立刻做出反应，可调用回访硬盘记录的监控录像，寻求解决问题的突破口和保留有效证据；4、因为电梯监控设备安装位置的特殊性，要求设备故障率低并且具备自我修护功能；5、电梯内环境可能会存在频段干扰情况，要求所用设备最好能避开干扰；三、无线网桥电梯监控模式多栋楼电梯监控分布示意图四、方案分析本方案针对电梯无线监控，应选择具备较高的抗扰能力的设备，抗击信号干扰的同时也适应于电梯高清无线视频监控，达到优质的传输效果。

电梯运行实时监控系统解决方案电梯运行实时监控系统解决方案目录1.系统概述2.面向用户3.系统结构4.系统功能5.业务功能5.1 电梯运行数据采集系统概述：电梯运行实时监控系统是一种用于对电梯运行状态进行实时监测和管理的解决方案。

该系统主要由硬件设备和软件系统组成，能够实时采集电梯运行数据，并通过网络传输到后台管理系统进行处理。

面向用户：该系统主要面向电梯运营企业和物业管理公司，能够提高电梯运行的安全性和可靠性，同时提高企业的管理效率，降低运营成本。

系统结构：该系统主要由电梯上装的传感器、数据采集器、无线通信模块、后台管理系统等组成。

传感器能够实时采集电梯的运行数据，数据采集器将数据进行处理后，通过无线通信模块传输到后台管理系统进行分析和管理。

系统功能：该系统主要实现以下功能：电梯运行数据的实时采集、数据传输和处理、异常报警和故障诊断、运营数据分析和报表生成等。

业务功能：电梯运行数据采集是该系统的核心功能之一，能够实时采集电梯的运行数据，包括电梯运行速度、楼层、载重等信息。

同时，该系统还能够对电梯的运行状态进行实时监测和管理，及时发现异常情况并进行处理，提高电梯的安全性和可靠性。

5.7 数据存储及处理在数据存储方面，我们采用了高效可靠的数据库系统，确保数据的安全存储和快速检索。

同时，我们也对数据进行了规范化处理，以便更好地进行统计分析和挖掘。

软件功能实现：我们的软件实现了故障报表的建立、故障的分布统计表的生成、故障分析、故障统计（可靠性指标）以及故障预警等功能。

这些功能的实现，为故障管理提供了有力的支持。

6.1 建立故障报表故障报表是故障管理的基础，通过建立故障报表，我们可以及时了解故障的发生情况，为故障分析和统计提供数据支持。

在建立故障报表时，我们采用了简洁明了的格式，方便用户查阅和填写。

6.2 建立故障的分布统计表故障的分布统计表是对故障报表的进一步汇总和分析，可以更清晰地了解故障的类型、发生频率和分布情况。

电梯无线监控解决方案引言电梯作为现代建筑中必不可少的交通工具之一，在我们的日常生活中扮演着重要的角色。

然而，电梯安全问题也备受关注。

为了确保乘客安全，提高电梯运行的效率和可靠性，无线监控技术被广泛应用于电梯系统中。

本文将介绍电梯无线监控解决方案，以及其在电梯安全和运行管理中的重要性。

无线监控的优势传统的有线监控系统需要在电梯内部进行布线，不仅增加了工程成本，还给维护和管理带来了困难。

与有线监控系统相比，无线监控系统有以下优势：1.方便快捷：无线监控系统不需要进行繁琐的布线工作，节省了时间和人力成本，并能够快速部署在各个电梯中。

2.灵活可扩展：无线监控系统可以根据实际需要进行扩展。

用户可以随着电梯数量的增加，灵活地增加或调整监控节点，提高系统的可扩展性。

3.实时监控：无线监控系统可以实时监控电梯的运行状态，及时发现故障和异常情况，并采取相应的措施，确保乘客的安全。

电梯无线监控系统的组成电梯无线监控系统主要由以下几个组成部分组成：1.监控节点：监控节点是无线监控系统的核心部分，安装在电梯的关键位置，如电梯井道、电梯机房等。

监控节点负责收集电梯运行状态的数据，并将数据传输给监控中心。

2.监控中心：监控中心是无线监控系统的控制中枢，负责接收和处理监控节点传来的数据，并对电梯的运行状态进行实时监控和分析。

监控中心可以通过云端技术实现远程管理和监控，提高运维效率。

3.数据传输设备：数据传输设备负责将监控节点收集到的数据传输给监控中心。

目前常用的数据传输方式包括Wi-Fi、移动4G/5G网络等。

4.辅助设备：辅助设备主要包括电源设备、存储设备等。

电源设备负责为监控节点和监控中心供电，确保系统的稳定运行。

存储设备用于存储监控数据，以备后续分析和查询。

电梯无线监控系统的功能电梯无线监控系统具备如下重要功能：1.实时监控：系统能够实时监控电梯的运行状态，包括电梯的运行速度、楼层信息、故障报警等。

监控中心能够及时发现和处理电梯的故障和异常情况。

电梯无线监控方案1.介绍电梯无线监控方案是一种利用无线技术监控电梯运行状态和安全性的解决方案。

通过使用无线传感器和相关设备，可以实时监测电梯的运行情况，及时发现并解决潜在的问题，提高电梯的安全性和可靠性。

2.方案组成电梯无线监控方案主要由以下几个组成部分构成：2.1 无线传感器无线传感器是电梯无线监控方案的核心部件之一。

通过安装在电梯内部和外部的无线传感器，可以实时采集相关数据，如电梯的运行速度、负载情况、门的开关状态等。

无线传感器需要具备较高的灵敏度和稳定性，能够在各种环境下正常工作。

2.2 网关网关是传感器与云端系统之间的桥梁。

它负责接收传感器发送的数据并进行处理，然后将数据发送到云端系统。

网关需要支持无线通信和数据处理功能，并且要具备一定的安全性，以保证传输的数据不被非法获取和篡改。

2.3 云端系统云端系统是电梯无线监控方案的后台管理系统。

通过收集和整理传感器发送的数据，云端系统可以对电梯的运行状态进行实时监测和分析。

同时，云端系统还可以提供报警功能，在出现异常情况时进行及时的警报和通知，以便运维人员能够迅速采取相应的措施。

3.方案工作流程电梯无线监控方案的工作流程可以分为以下几个步骤：3.1 数据采集无线传感器收集电梯的各项数据，如运行速度、负载情况等。

传感器将采集到的数据发送给网关。

3.2 数据传输网关接收传感器发送的数据，并将数据传输到云端系统。

数据传输可以通过无线通信方式完成，如Wi-Fi、蓝牙等。

3.3 数据处理云端系统接收到网关传输的数据后，进行数据处理和分析。

系统会对数据进行实时监测，并比对预设的参数和阈值。

如果出现异常情况，系统会触发相应的警报和通知。

3.4 报警和通知当云端系统检测到电梯出现异常情况时，系统会及时发送报警信息给相关人员，如电梯维修人员、物业管理人员等。

报警信息可以通过短信、邮件、手机应用等多种方式发送。

3.5 远程监控和管理云端系统还可以提供远程监控和管理功能。

电梯无线监控解决方案一、电梯干扰状况分析：电梯目前所受到的干扰主要有：1、电源干扰：由于电梯摄像头所采用的电源取自电梯380伏电源，而电梯采用的是变频电机,故对于摄像头以及传输线造成影响；2、变频电机干扰:视频信号为0-6兆信号，而变频电机所产生的干扰频率在0—11兆之间，对视频信号造成直接干扰;3、控制器对视频信号的干扰：电梯内部的控制部分(包括上下开门关门等动作)为11兆左右的控制器，一旦其启动，就会不断的发送控制信号和11兆的控制波，该控制信号会对视频随行电缆产生干扰；（这就是电梯一旦工作干扰就会加大的原因）；4、电风扇以及灯光对视频信号的干扰：电梯内部的灯光采用的是电子振荡灯管，该灯管的工作会导致50hz以及衍生的多种频率干扰,该干扰会对视频图像产生干扰；5、距离：由于视频图像按照国家标准,如果采用75—5线缆传输距离应该在167米左右，而现场的传输距离达到600多米，这样使得视频信号的强度大大降低，从而使得干扰信号对视频信号产生强烈的干扰；6、噪音:发动机噪音会产生干扰.(一般模拟无线设备就会受到这种噪音干扰)二．电梯监控无线传输可行性频段上采用2。

4Ghz/5.8Ghz微波扩频设备，这种设备采用DSSS直序扩频技术及OFDM正交频分技术。

(这种频段设备避开了电梯的干扰频率，故不会产生干扰）扩频技术的基本特征是：使用比发送的信息数据速率高许多倍的伪随机码,把载有信息数据的基带信号的频谱进行扩展，形成宽带的低功率谱密度的信号来发射.微波扩频技术在发射端以扩频编码进行扩频调制，在接收端以相关解调技术收信，和传统的布线相比较，具有诸多的优良特性，最主要有：1、抗干扰能力强。

表示扩频通信特性的一个重要参数是扩频增益ＧＳｐｒｅａｄｉｎｇＧａｉｎ，Ｇ＝ＢＢ１。

扩频通信中，接收端对接收到的信号做扩频解调,只提取扩频编码相关处理后带宽为Ｂ１的信号成分，而排除了扩展到宽带Ｂ２中的干扰、噪声和其他用户通信的影响,相当于把接收信噪比提高了Ｇ倍.考虑到输出端的信噪比和接收系统损耗,可以认为实际的扩频增益带来的信噪比的改善为:Ｍ＝Ｇ－输出端信噪比－系统损耗，公式中的Ｍ叫做抗干扰容限。

电梯无线与电梯监控解决方案电梯作为现代建筑中必备的交通设备之一，为人们的出行提供了很大的便利。

然而，随着人口增长和城市建设的不断发展，电梯的使用量也大幅增加，因此电梯的管理变得尤为重要。

电梯无线与电梯监控解决方案应运而生，通过技术手段实现对电梯进行实时监控和安全管理，促进电梯运营效率的提高。

电梯无线和电梯监控解决方案主要包括以下几个方面：远程监控、安全管理、故障检测和数据分析。

首先，远程监控是电梯无线和电梯监控解决方案的核心功能之一、通过将电梯与互联网相连，实现对电梯运行状态的实时监控和管理。

运营人员可以通过手机、平板电脑等终端设备远程监控电梯的运行情况，包括运行速度、停靠楼层等。

同时，通过远程监控，运营人员可以对电梯进行远程控制，如远程开启、关闭电梯等，提高电梯的运行效率和服务质量。

其次，电梯无线和电梯监控解决方案还可以实现对电梯的安全管理。

通过安装安全传感器和摄像头等设备，监测电梯内部和周围的安全情况。

当电梯内部发生异常情况或者外部存在危险因素时，可以通过报警系统及时提醒运营人员进行处理，确保乘客的人身安全。

此外，电梯无线和电梯监控解决方案还可以实现故障检测功能。

通过对电梯运行数据的监测和分析，及时发现电梯故障，并通过报警系统通知运营人员进行维修保养。

这样可以避免电梯故障对乘客的影响，加快故障处理速度，提高电梯的使用可靠性和安全性。

最后，电梯无线和电梯监控解决方案还可以通过数据分析为电梯的运营管理提供支持。

通过对电梯运行数据的收集和分析，可以实现对电梯的负荷情况、乘客流量等进行预测和评估，为电梯的运维管理提供科学依据。

同时，还可以通过数据分析来优化电梯的运营策略，减少能源消耗和运行成本，提高电梯的整体效益。

总之，电梯无线和电梯监控解决方案通过远程监控、安全管理、故障检测和数据分析等功能，实现对电梯的全方位监控和管理。

这不仅提高了电梯的运营效率和服务质量，还为电梯的运维管理提供了有力的支持。

未来，随着无线通信和物联网技术的进一步发展，电梯无线和电梯监控解决方案将会得到更广泛的应用，为人们的生活和工作带来更大的便利。

电梯网络监控解决方案引言随着现代科技的发展，人们对安全和便捷性的追求越来越高。

而电梯作为一种现代化交通工具，在城市中越来越普遍。

然而，电梯事故时有发生，不仅会造成人员伤亡和财产损失，还会对社会秩序造成严重的影响。

为了提高电梯的安全性和监控能力，我们需要一种有效的电梯网络监控解决方案。

本文将介绍一种基于网络技术的电梯监控解决方案，该方案将通过安装摄像头和传感器等设备，将电梯的运行状态实时传输到监控中心。

同时，该解决方案还可以通过技术对电梯异常情况进行实时分析和预警，以便采取及时的措施。

电梯网络监控解决方案的基本原理电梯网络监控解决方案基于以下原理：通过在电梯中安装摄像头和传感器等设备，可以实时获取电梯的运行状态和环境信息。

这些信息将通过网络传输到监控中心，由系统进行实时分析和处理。

一旦发现电梯出现异常情况，系统将立即发出警报并采取相应的措施。

具体而言，该解决方案主要包括以下几个部分：1.传感器设备：在电梯中安装各种传感器设备，如运动传感器、温湿度传感器等，用于实时获取电梯的运行状态和环境信息。

2.摄像头设备：安装摄像头设备，用于实时监控电梯内部和周围环境。

这些摄像头设备可以通过网络传输图像和视频流到监控中心。

3.网络传输：使用网络技术将传感器设备和摄像头设备获取的数据传输到监控中心。

可以使用有线网络或无线网络进行数据传输，以提高数据传输的可靠性和稳定性。

4.监控中心：搭建监控中心，用于接收和处理电梯传感器和摄像头设备传输的数据。

监控中心可以使用专门的硬件设备和软件系统进行数据分析和处理。

5.技术：利用技术，对电梯传感器和摄像头设备获取的数据进行实时分析和处理。

通过机器学习和深度学习算法，可以对电梯的运行状态和环境进行检测和预测，以便及时发现和处理异常情况。

6.报警和措施：一旦发现电梯出现异常情况，监控中心将立即发出警报，并采取相应的措施，例如通知相关部门、派遣维修人员等。

通过以上这些技术和措施，电梯网络监控解决方案能够实现对电梯的实时监控和预警，有效提高电梯的安全性和监控能力。

电梯监控采用无线网桥，安装调试及注意事项问题一：盲目进场？电梯属于特种设备，有一定危险性，切勿盲目进场。

1 .安装前我们需要到物业了解现场电梯、监控等的布线情况。

2 .先联络电梯维保人员，外部人员必须由电梯维保人员带领才能进场（电梯作业人员按规定是需要持有国家安监总局颁发的特种作业操作证才能上岗的）。

问题二：网桥供电怎么解决？电梯品牌不同，结构也不同，轿厢顶部和底部的配置也不一样。

改造项目的电梯轿顶的电源极有可能被摄像头占着。

那网桥从哪里取电呢？在勘测时留意轿厢顶部是否是排插，如没有排插的话，需另备排插便于取电。

问题三：网桥安装在哪里？选网桥安装点位注意尽量避开遮挡物，尤其是金属物质会影响信号。

电梯轿厢顶部的网桥可安装在最上层的栏杆上；另外一只安装在基坑，有可能基坑会积水，影响网桥信号传输，所以固定在电梯井墙壁上是最理想的方法。

问题四：网桥用什么固定？在电梯井顶部或底部的网桥怎么固定呢？网桥出厂时，大多数厂家配件只含抱箍或者扎带，是没有配支架的，所以千万别忘记买支架呀！抱箍和扎带固定网桥时也要抱的够紧。

问题坑五：网桥怎么设置？市面上大多数网桥配置方法：1 .WEB界面配置先分别进入两个网桥WEB界面设置IP地址，再设置发射端，接收端，最后设置信道。

2 .拨码网桥：网桥上的拨码键，有的代表工作模式码、分组配对码、IP地址码这个要带上说明书研究清楚才能很好的完成配对。

3 .数显网桥：在网桥上可视化地呈现了设置的信息，但它仍然需要先手动在网桥上设置IP地址、信道，再同时长按网桥的拨码按钮使之配对成功。

无线网桥作为重要的无线监控传输设备，它的性能和正确使用关系到整个无线监控系统能否正常运行。

因此，用户应多了解一些无线网桥知识，并选择质量可靠的品牌产品。

一、网桥安装指导1.设备连线电梯网桥出厂自带POE电源，电源上的POE口使用网线连接到设备上的POE口即可给设备进行供电，机房端（接收端）POE电源LAN 口（或设备上的LAN1/LAN2口）接入局域网交换机摄像机端（发送端）POE电源LAN口（或设备上的LAN1/LAN2口）可同时接入IPC,电梯网关，广告屏等设备。

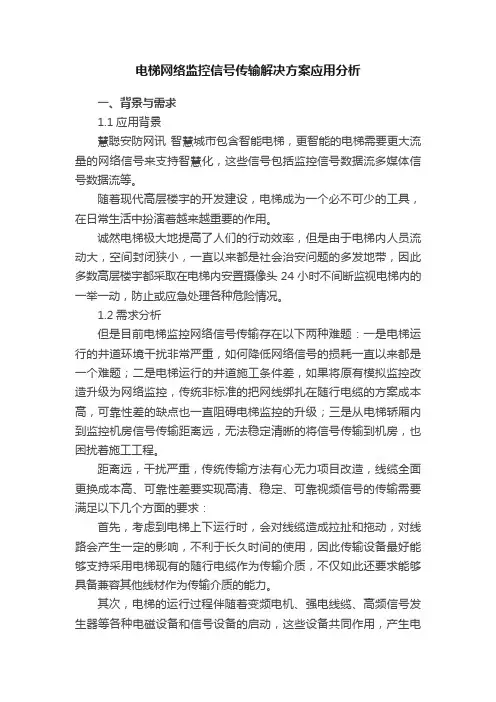

电梯网络监控信号传输解决方案应用分析一、背景与需求1.1应用背景慧聪安防网讯智慧城市包含智能电梯，更智能的电梯需要更大流量的网络信号来支持智慧化，这些信号包括监控信号数据流多媒体信号数据流等。

随着现代高层楼宇的开发建设，电梯成为一个必不可少的工具，在日常生活中扮演着越来越重要的作用。

诚然电梯极大地提高了人们的行动效率，但是由于电梯内人员流动大，空间封闭狭小，一直以来都是社会治安问题的多发地带，因此多数高层楼宇都采取在电梯内安置摄像头24小时不间断监视电梯内的一举一动，防止或应急处理各种危险情况。

1.2需求分析但是目前电梯监控网络信号传输存在以下两种难题：一是电梯运行的井道环境干扰非常严重，如何降低网络信号的损耗一直以来都是一个难题；二是电梯运行的井道施工条件差，如果将原有模拟监控改造升级为网络监控，传统非标准的把网线绑扎在随行电缆的方案成本高，可靠性差的缺点也一直阻碍电梯监控的升级；三是从电梯轿厢内到监控机房信号传输距离远，无法稳定清晰的将信号传输到机房，也困扰着施工工程。

距离远，干扰严重，传统传输方法有心无力项目改造，线缆全面更换成本高、可靠性差要实现高清、稳定、可靠视频信号的传输需要满足以下几个方面的要求：首先，考虑到电梯上下运行时，会对线缆造成拉扯和拖动，对线路会产生一定的影响，不利于长久时间的使用，因此传输设备最好能够支持采用电梯现有的随行电缆作为传输介质，不仅如此还要求能够具备兼容其他线材作为传输介质的能力。

其次，电梯的运行过程伴随着变频电机、强电线缆、高频信号发生器等各种电磁设备和信号设备的启动，这些设备共同作用，产生电磁辐射，造成线路传输井道内复杂的环境，这就要求设备或者线材具备一定的抗干扰能力。

最后，电梯间的传输距离需求正在变得越来越远，使用传统的网线传输已经是不可取的了，所以，新技术新设备的产生为电梯远距离传输也要提供可靠保证。

二、方案介绍2.1总体项目概括针对用户对电梯监控设备网络信号传输项目新建或升级的切身需求，优特普科技有限公司为电梯内高清视频监控网络信号的传输提供了一套创新的解决思路，并且为用户量身打造出一套网络监控传输解决方案，设计方案如下（以单个电梯单个高清网络摄像机的信号传输为例）：1、电梯轿厢内配置（或更换）一台高清网络半球摄像机，进行网络监控。
