目次1总则 (1)2术语 (2)3基本规定 (4)4建筑设计 (5)4.1一般规定 (5)4.2规划设计 (5)4.3建筑设计 (5)4.4结构设计 (7)4.5电气设计 (8)5太阳能热水系统设计 (9)5.1一般规定 (9)5.2系统分类 (9)5.3集热器 (10)5.4贮热水箱 (12)5.5循环泵 (13)5.6管路 (14)5.7辅助热源 (15)5.8热交换器 (15)5.9防过热和防冻 (16)5.10运行控制 (16)6施工安装与调试 (18)6.1一般规定 (18)6.2基座 (18)6.3支架 (19)6.4集热器 (19)6.5贮热水箱 (19)6.6管路 (20)6.7辅助加热设备 (20)6.8电气与自动控制系统 (20)6.9水压试验与冲洗 (20)6.10系统调试 (21)7工程验收 (22)7.1一般规定 (22)7.2分项工程验收 (22)7.3竣工验收 (23)8运行与维护 (24)8.1一般规定 (24)8.2安全检查 (24)8.3系统维护 (24)9节能环保效益评估 (26)9.1一般规定 (26)9.2系统节能环保效益评估 (26)9.3系统实际运行的效益评估 (26)9.4系统效益的定期检测、长期监测和性能分级评估 (26)本标准用词说明 (28)1总则1.0.1为规范太阳能热水系统与民用建筑一体化的设计、施工安装、工程验收和运行维护，使民用建筑太阳能热水系统安全可靠、性能稳定、节能高效、与建筑协调统一，保证工程质量，结合山东省地方特点，制定本标准。
1.0.2本标准适用于山东省新建、扩建和改建的民用建筑，以及既有民用建筑的太阳能热水系统建筑一体化的设计、施工安装、工程验收和运行维护。
1.0.3新建民用建筑太阳能热水系统一体化工程应纳入建筑工程管理，统一规划、同步设计、同步施工、同步验收、同时投入使用。
1.0.4民用建筑太阳能热水系统除应符合本标准外，尚应符合国家及山东省现行有关标准的规定。
1 总则1. 0. 1 为使民用建筑太阳热水系统安全可靠、性能稳定、布局合理、与建筑和周围环境协调美观、风格统一，规范太阳热水系统的设计、安装、调试和工程验收，制定本规范。
1. 0. 2 本规范适用于为新建、改建和扩建的民用建筑集中供热水和局部供热水的太阳热水系统。
改造既有建筑上已安装的太阳热水系统时，可参照执行。
1. 0. 3 民用建筑太阳热水系统的设计、安装、调试和工程验收，除应符合本规范外，尚应符合国家现行的有关强制性标准的规定。
2 术语2.0.1 民用建筑 civil building供人们居住和进行公共活动的建筑总称。
按使用功能分为居住建筑和公共建筑。
2.0.2 居住建筑 residential building供人们居住使用的建筑。
包括住宅、宿舍、旅馆等建筑。
2.0.3 公共建筑 public building供人们进行公共活动的建筑。
包括教育建筑、办公建筑、科学教育建筑、文化娱乐建筑、商业服务建筑、体育建筑、医疗建筑、交通建筑、政法建筑、纪念建筑、园林景观建筑、宗教建筑、综合建筑。
2.0.4 低层住宅 low storey housing一层至三层的住宅建筑。
2.0.5 多层住宅 multifloor housing四层至六层的住宅建筑。
2.0.6 中高层住宅 mid-tall storey housing七层至九层的住宅建筑。
2.0.7 高层住宅 tall storey housing十层及十层以上的住宅建筑。
2.0.8 高层建筑 tall building十层及十层以上的住宅建筑和高度大于24m的建筑为高层建筑。
2.0.9 自然层数 natural storey按楼板、地板结构分层的楼层数。
2.0.10 建筑高度 height of building指建筑物室外地平面至外墙顶部的总称。
2.0.11 地下室 basement房间地平面低于室外地平面的高度超过该房间净高1/2者为地下室。

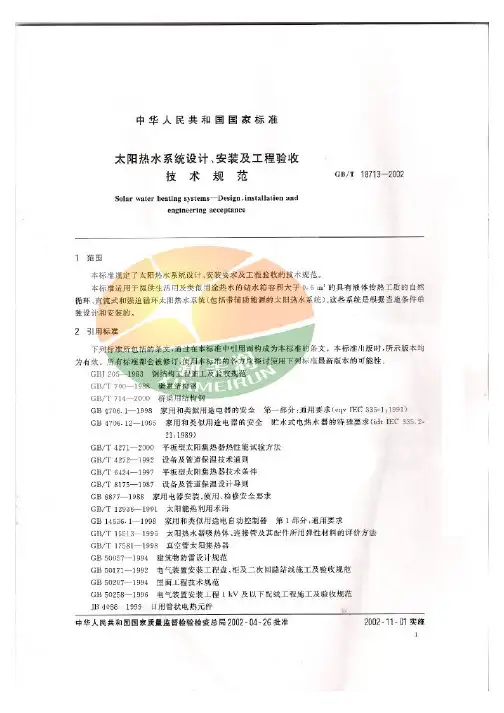

太阳能热水系统设计、安装及工程验收技术规范（试行）1范围本标准规定了太阳热水系统设计、安装要求及工程验收的技术规范。
本标准规范适用于提供生活用及类似用途热水的储水箱容积大于0.6m³的具有液体传热工质的强迫循环太阳热水系统。
这些系统根据当地条件单独设计和安装。
2引用标准GBJ 205——1983 钢结构工程施工及验收规范GB/T 700——1988 碳素结构钢GB/T 714——2000 桥梁用结构钢GB/T 4706.1——1998 家用和类似用途电器的安全第一部分：通用要求（eqv IEC335——1:1991）GB/T 4272——1992 设备及管道保温技术通则GB/T 8175——1987 设备及管道保温设计导则GB 8877——1988 家用电器安装、使用、检修安全要求GB/T 12936——1991 太阳能热利用术语GB 14536.1——1998家用和类似用途电自动控制器第一部分：通用要求GB/T 15513——1995 太阳热水器吸热体、连接管及其配件所用弹性材料的评价方法GB/T 17581——1998真空管太阳集热器GB 50057——1994建筑物防雷设计规范GB 50171——1992 电器装置安装工程盘、柜及二次回路结线施工及验收规范GB 50207——1994 屋面工程技术规范GB 50258——1996 电气装置安装工程1KW及以下配线工程施工及验收规范JB 4088——1999 日用管状电热元件3 定义3.1顶水法利用水的压力将冷水从储水箱或集热器底部注入系统并将储水箱中的热水从储水箱的上部顶出的取热水方法。
3.2 膨胀罐和泄压阀系统中，介质预热膨胀，膨胀罐是安装于系统循环管路上为这种体积变化提供空间的容器，泄压阀是保证设备和管道内介质压力在设定压力之下，保护设备和管道，防止发生意外。
4 系统类别与特征4.1强迫循环系统强迫循环系统是利用机械设备等外部动力迫使传热工质通过集热器进行循环的太阳热水系统。
