TD与PTN组网

TD-LTE 是中国移动的未来，TD-LTE 网络也是未来几年工程建设的核心和重点。

TD-LTE 对承载网络的扁平化组网、大带宽、大网管理等有着更高要求。

与其他承载方案相比，基于 L3-PTN 的 TD-LTE 承载网方案在网络维护、网管能力、保护、同步、安全、时延、网络演进以及投资等方面有一定的优势。

本文结合深圳移动 LTE 试验网的建设实例，在对TD-LTE 的承载需求分析的基础上，对 L3-PTN 的组网模型进行了研究和梳理。

1 LTE 网络的总体架构LTE 网络架构主要由演进型 eNode B（eNB）和接入网关（aGW）两部分构成，与 2G、3G 网络相比，少了 RNC。

eNB 除具有原 Node B 功能外，还承担了RNC 的大部分功能。

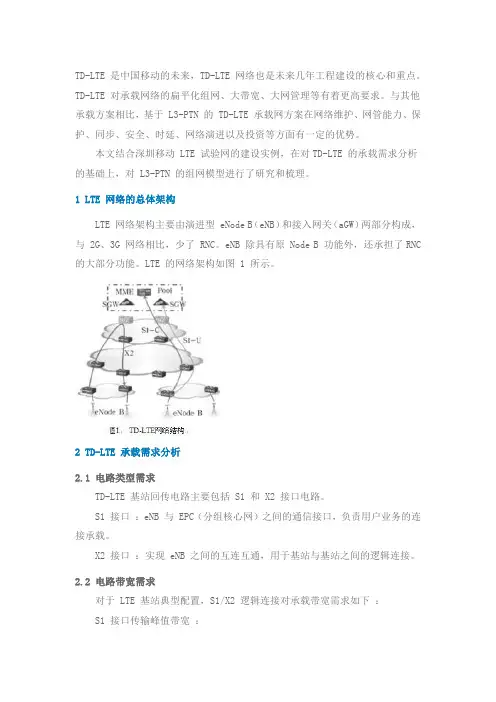

LTE 的网络架构如图 1 所示。

2 TD-LTE 承载需求分析2.1 电路类型需求TD-LTE 基站回传电路主要包括 S1 和 X2 接口电路。

S1 接口：eNB 与 EPC（分组核心网）之间的通信接口，负责用户业务的连接承载。

X2 接口：实现 eNB 之间的互连互通，用于基站与基站之间的逻辑连接。

2.2 电路带宽需求对于 LTE 基站典型配置，S1/X2 逻辑连接对承载带宽需求如下：S1 接口传输峰值带宽：业务峰值带宽需求：下行 336 Mbit/s，上行 45 Mbit/s；考虑 PTN 的传输效率（75%），传输峰值带宽 =336/0.75=448 Mbit/s。

X2 接口带宽需求 :按照 S1 流量的 3% 计算，X2 接口传输峰值带宽为13.4 Mbit/s。

LTE 基站传输带宽需求：宏基站（S1/1/1）：最大带宽 450 Mbit/s ；室内分布系统（O1）：最大带宽 150 Mbit/s。

3 D-LTE 承载网方案根据 TD-LTE 的整体架构和承载需求，TD-LTE承载网需提供三层路由功能，实现 X2 电路的横向转发。

3.1 LTE 承载方式介绍3.1.1 PTN+CE 方案接入、汇聚、核心层采用 PTN 组网，负责业务电路由基站至核心节点的传送；在 aWG/MME 节点成对部署 CE 路由器，完成 IP 业务的转发。

P TN在深圳移动TD-SCDMA中的应用方勇（中国移动通信集团广东有限公司深圳分公司深圳518048）摘　要　分组传送网（PT N）是具备传送功能的分组化网络，主要用于解决无线接入网（R AN）的IP化承载。

本文首先分析了目前常见的P BT/T-MPLS分组传送网络技术，然后探讨了P TN组网方式的特点，最后结合深圳移动目前P TN实验网在TD-SCDMA网络建设中的情况，分析了P TN组网在当前及今后网络建设中的模式。

关键词　P BT T-MP LS P TN组网深圳移动1引言随着3G时代的到来，通信业务IP化使得需要光网络负责传输的分组业务量迅猛增长，WDM承载IP的通信网络目标架构比较容易明确，即众所周知的IP over WDM。

最初设想的理想IP ov er WDM方案是建立尽量扁平的网络架构，IP分组通过简单的封装适配直接承载在智能的WDM光层之上，适配层功能限制在接口信号格式的范围内，省略二层及传输电层，其大部分功能放到IP或光层上来实现，并由统一的控制平面在WDM层面上实现最高效率的光纤带宽资源调度。

这一设想很早就已提出，但已被实践证明不能操之过急，其技术成熟还有待时日。

人们逐渐认识到要化解数据扩展性和网络扁平化之间的矛盾不能急于求成，“All-IP”并不意味着“All-Lay e3”，扁平IP o ver WDM架构目前更多地被看作是一个目标网络，目前更为重要的是向它迈进的过程，即如何规划IP ov er WDM的优化演进方案[1]。

在上述背景下，近些年作为IP ov er WDM解决方案的T N逐渐成为光通信领域的技术热点。

2PTN技术的特征分组传送网（PT N，Packet T ran sport Net wor k）是指针对分组业务流量的突发性和统计复用传送的要求而设置的IP业务和底层光传输媒质之间的一个层面。

PT N以分组业务为核心并提供多种业务（如图1）同时具备高可用性和可靠性，高效的带宽管理机制和流量工程，便捷的OAM和网管，较高的可扩展性和安全性等。

TD—LTE双频组网PTN接入层应对策略作者：叶水文来源：《中国新通信》2015年第04期一、前言LTE牌照发放以后，运营商掀起了TD-LTE建设热潮，并将建成全球最大的LTE网络。

2014年，运营商规模推进TD- LTE 基站F频段、D频段双频组网模式的建设。

4G的高速体验使得4G用户越来越多，带宽需求也越来越大。

PTN接入层网络从2009年开始规模建设，初期主要承载2G，3G业务，主要以GE接入环为主。

由于前期每站点2G，3G的业务量都较小，每个GE接入环可容纳的站点较多（大多都超过8个甚至达到20个站点）。

在TD-LTE双频站点规模建设后，每站点带宽需求从原来的十几兆发展到几百兆，这对现网接入层带宽带来了极大的挑战。

二、TD-LTE双频站点带宽需求分析PTN传输网络各个层面需综合考虑业务量的统计分布特性、满足业务质量和传输效益等因素，对TD-LTE基站接入平均带宽规划按照下表取定。

由上表可见，双频站点的平均带宽为160M，峰值带宽640M，而在双频站点建设初期，配置双频站点保证带宽为80M，峰值带宽理论为640M，但双频站点对于传输接入环来说，仍为同一接入物理站点，现网接入环上各物理接入点同时竞争该环路剩余带宽，不必要为同一物理接入站点配置2 倍的峰值带宽，故建议将PIR降为320M，本文中计算双频站点带宽CIR=80M，PIR=320M。

三、PTN现网资源与双频LTE需求匹配情况运营商目前现有PTN接入环带宽容量以GE为主，且接入环上节点大多超过8个。

若同时考虑2G，3G业务承载（2G按8M，3G按14M），另外集团客户预留100M，则此时带宽为8*（8+14+80）+320+100=1236M〉GE，现有接入环已经不满足双频LTE承载需求，需对现网PTN接入环进行改造。

四、PTN接入层应对策略由上述分析可见，双频LTE建设对于PTN接入层的冲击主要是在带宽需求方面，针对此情况，PTN接入层的应对策略主要有两个：1）拆环优化，2）升级/建设10GE接入环。

移动本地网PTN组网建设方案及策略3G网络迅猛发展激发了各类集团、WLAN（无线局域网络)、小区数据业务等大颗粒业务需求，并对新一代的城域传输网提出了更高的需求.为了提高传送网的IP化和分组能力,各地的移动本地网都加大了PTN建设力度。

组网原则及策略移动本地网PTN总体建设原则是：移动本地网原则上采用PTN技术组网，按照全程全网的原则整体规划，分布实施，兼顾GSM基站及重要集团客户等全业务接入需求，与现有的MSTP网络共存，统筹建设。

网络规划原则是：采用扁平化的组网结构，统筹规划核心层、汇聚层、接入层。

1。

核心层PTN组网原则核心层应采用大容量或中容量设备,NNI(网络侧接口）接口速率不小于10G，采用环形结构或网状结构,并以GE光接口与核心网对接，负责各种业务IP电路的调度。

2.汇聚层PTN组网原则汇聚层PTN网络应采用环形结构,环路节点数量宜为3~6个。

PTN网络收敛的TDM(时分复用)电路应在汇聚层以STM—1方式与SDH汇聚层网络对接。

3。

接入层PTN组网原则PTN网络接入层以环形结构为主，末端接入可采用链形或星形结构。

接入层一般组建GE环路，环路节点数一般为4～6个节点;密集城区业务量较大的区域可组建10GE环路，环路节点数一般为6~8个节点。

早期原有采用MSTP接入的TD基站，可以结合PTN整体规划，逐步替换为PTN设备承载.4。

MSTN与PTN混合组网思路原则上,混合组网主要以接入层为主。

方式一，新建PTN接入环网,下挂在传统MSTP汇聚节点下面;方式二，新建MSTP环网，下挂在PTN汇聚节点下面；方式三,接入层MSTP与PTN设备直接组网;方式四，传统的MSTP环网与新建的PTN 环网在汇聚层互通，以实现传统MSTP网络与新建 PTN网络的互通。

PTN设备端口及业务配置要求面向TD基站接入点(包括宏站和室内分布系统)主要分为以下两大类:纯TD 基站、2G/3G共址站。
