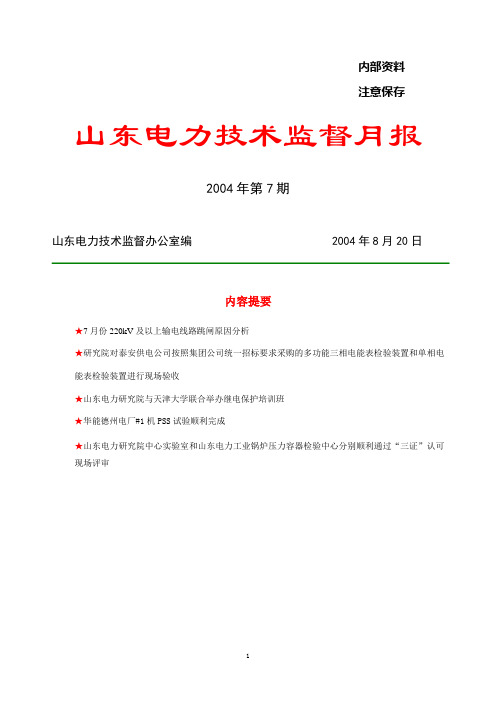

内部资料注意保存山东电力技术监督月报2004年第7期山东电力技术监督办公室编 2004年8月20日内容提要★7月份220kV及以上输电线路跳闸原因分析★研究院对泰安供电公司按照集团公司统一招标要求采购的多功能三相电能表检验装置和单相电能表检验装置进行现场验收★山东电力研究院与天津大学联合举办继电保护培训班★华能德州电厂#1机PSS试验顺利完成★山东电力研究院中心实验室和山东电力工业锅炉压力容器检验中心分别顺利通过“三证”认可现场评审【监督月报】高压监督1 恶劣气候条件导致电网运行障碍多发,本月220kV及以上输电线路雷击跳闸4次，外力或大风导致跳闸4次。

1.1 雷击跳闸分别是：7月5日1：40，220KV潍唐线#164杆塔B相雷击闪络，重合成功。

7月24日11：37，220kV城峪线#66杆A相雷击闪络，强送成功。

7月24日12：55，220kV城龙线#157杆C相雷击闪络，重合成功。

7月28日：220KV崂黄线＃16杆B相雷击闪络，重合成功。

上述线路雷击跳闸障碍，均发生在型号为XBH4-220/100的合成绝缘子（不同生产厂家）上，其上下均压环间空气间隙击穿，杆塔接地电阻合格，避雷线保护角在合格范围，以城峪线和城龙线为例：现场调查情况：220kV城峪线#66杆型为Z2A－29.7，导线型号LGJQ－400，02年8月投运。

＃65－66档距205米，＃66－67档距809米，合成绝缘子为泰光公司02年产品，型号为XBH4-220/100。

塔顶避雷线间隙和踏脚接地线无明显放电痕迹，杆塔接地电阻4Ω，避雷线保护角为21.06度。

220kV城龙线＃157塔型为Z2A－26.7，导线型号LGJQ－400，82年12月30日投运。

＃156－157档距265米，＃157－158档距685米，合成绝缘子为银光公司99年产品，型号为XBH4-220/100，绝缘子结构距离2350mm，最小放电距离2100mm，爬电距离6300mm。

实用文档
发电厂电能质量技术监督月报表
发电厂：统计月份：年月
报表填写说明：
电压统计范围：发电厂各电压等级母线电压。

频率统计范围：发电厂升压站母线频率。

一、 频率统计
1、 频率允许偏差值
电力系统正常频率偏差允许值为±0.2Hz 。

3、频率偏差的计算
电网频率偏差 = 每次取1s （或10s ）间隔内计算到得频率测量值—系统标称频率（50Hz ）
2、频率合格率的统计方法
频率合格率的统计时间单位以秒为单位，计算公式为：
频率合格率=100%1⨯-
⎪⎭
⎫
⎝⎛总统计时间频率超限累计时间 二、 电压统计
1、 电压允许偏差值
实用文档
a) 发电厂500kV 母线电压允许偏差值应满足电力调度通信局每年提出的500kV 电压监测点电压控制的上下限值；
b) 发电厂220kV 母线电压允许偏差值为系统标称电压的0～10%；
c) 发电厂35～110kV 母线电压允许偏差值为系统标称电压的-3%～+7%；
d) 发电厂6kV 母线电压允许偏差值为系统标称电压的-7%～+7%。

2、 电压偏差的计算
电压偏差 = 系统标称电压
系统标称电压
电压测量值分钟分钟-)10(1×100%
3、 电压合格率的统计方法
电压合格率的统计时间单位以分钟为单位，计算公式为：电压合格率（％）＝100%1⨯-
⎪⎭
⎫
⎝⎛总统计时间电压超限累计时间。

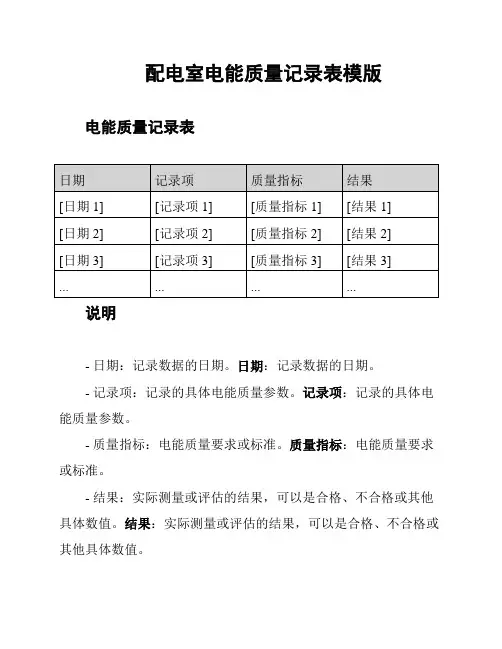

配电室电能质量记录表模版电能质量记录表
说明
- 日期：记录数据的日期。

日期：记录数据的日期。

- 记录项：记录的具体电能质量参数。

记录项：记录的具体电能质量参数。

- 质量指标：电能质量要求或标准。

质量指标：电能质量要求或标准。

- 结果：实际测量或评估的结果，可以是合格、不合格或其他具体数值。

结果：实际测量或评估的结果，可以是合格、不合格或其他具体数值。

填写说明
1. 按照实际需求，在每个记录项中填写对应的电能质量参数。

2. 对每个质量指标，根据实际情况填写结果，可以是合格、不合格或具体数值。

3. 如果有需要，可以根据具体情况添加或删除记录项。

4. 每天或每次记录都在表格中添加一行。

示例
注意事项
- 根据实际情况调整表格中的记录项、质量指标和结果，以符
合具体要求。

- 确保记录项和质量指标准确、清晰地描述相应的电能质量参数。

- 使用合适的测量设备和方法进行测量，以确保结果的准确性。

- 每次记录后，归档和保存相关的测量数据和报告。

- 定期检查和维护测量设备，以保证其精度和可靠性。

电能质量检测报告
报告编号：XXX
检测日期：XXXX年XX月XX日
被检单位：XXX有限公司
一、检测对象
被检单位电源系统的电能质量
二、检测设备及方法
1. 检测设备：电能质量分析仪
2. 检测方法：在被检单位用电系统中安装电能质量分析仪，对电压、电流、频率、功率因数、谐波等指标进行检测。

三、检测结果
1. 基本信息
被检单位：XXX有限公司
检测日期：XXXX年XX月XX日
报告编号：XXX
2. 检测指标及结果
指标名称检测数值参考标准检测结果
额定电压（V）XXX ±5% 合格
电压不平衡度（%）XXX ≤3%合格
频率（Hz）XXX ±0.2Hz 合格
电流谐波含量（%）XXX ≤5%合格
功率因数XXX 0.95～1.0 合格
四、检测结论
根据检测结果，被检单位电源系统的电能质量符合国家有关标准的要求，可以正常使用。

五、建议措施
被检单位可以根据电能质量分析仪给出的谐波含量等指标，进行相应的谐波滤波和功率因数改进等技术措施，进一步提高电能质量，减少系统故障的发生。

六、检测人员
检测人员：XXX
联系电话：XXX
七、备注
本检测报告仅针对被检单位电源系统的电能质量进行检测，其他相关问题未涉及。

LOGO

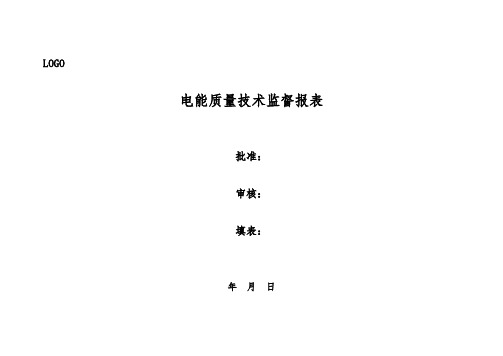

电能质量技术监督报表
批准：
审核：
填表：
年月日
表1 电压质量技术监督季报表（——季度）
报表单位：填报日期：年月日
厂站母线名称低谷点平均低谷
最高
kV
高峰点平均高峰点最低kV 波动值kV 电压逆调系数
当季去年
同期
当季去年
同期
当季去年
同期
当季去年
同期
说明：
1．“厂站母线名称”对于发电单位每个电压等级选择一条母线上报，供电单位每个合母线的220 kV变电站上报一个值，分母运行的按母线报。

2．“电压波动值”为低谷最高电压值减高峰最低电压值。

低谷点和高峰点可按各地调度规定的时间统计。

3．“电压逆调系数”为高峰平均电压值除以低谷平均电压值。

表2：电压质量技术监督报表（——季度）
报表单位：填报日期：年月日
电压质量技术监督告警项目中指定的设备异常情况
设备名称异常原因发现时间结束时间备注
电压表计及与电压测量相关回路情况
设备名称最近校验时间检验结果下次检验时间
其他应说明的情况
备注：本表涉及的母线、设备等均指中调调度管辖范围的相应设备。

“电压表计及与电压测量相关回路情况”可在年初或年底一次填写，不必每月都填。

“其他应说明的情况”中可填写因设备故障或障碍影响发电机调整电压等事项。

此表格行数可扩充或附加。

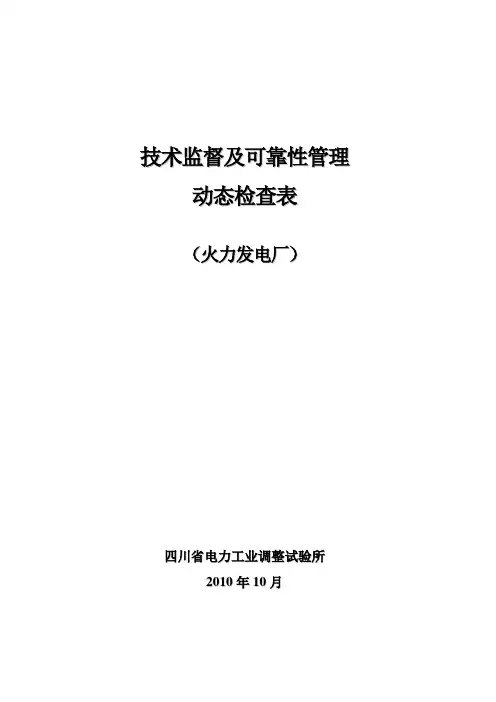

技术监督及可靠性管理动态检查表（火力发电厂）四川省电力工业调整试验所2010年10月技术监督及可靠性管理动态检查表（火力发电厂）目录表一：绝缘监督 (2)表二：电测监督 (18)表三：继电保护及安全自动装置监督 (29)表四：节能监督 (43)表五：环保监督 (55)表六：金属监督（含锅炉、压力容器） (62)表七：化学监督 (77)表八：热工监督 (92)表九：电能质量监督 (104)表十：灰坝监督 (111)表十一：可靠性管理 (120)1表一：绝缘监督23456789附件1：绝缘监督基本规章制度1）绝缘技术监督管理制度；2）绝缘技术监督实施细则；3）电气设备运行规程；4）电气设备检修规程；5）试验设备、仪器仪表管理制度；6）电气设备缺陷管理制度；7）电气设备事故分析制度；8）试验报告审核制度；9）工程及委外技术服务管理制度；10）电气设备备品配件管理制度；11）主设备大修安全、技术、组织保证措施。

附件2：绝缘监督常用标准1）GB/T 5582-1993 高压电力设备外绝缘污秽等级2）GB/T 7252-2001 变压器油中溶解气体分析和判断导则3）GB/T 7595-2000 运行中变压器油质量标准4）GB/T 8905-1996 六氟化硫电气设备中气体管理和检测导则5）GB/T 16434-1996 高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准6）GB 50150-2006 电气装置安装工程电气设备交接试验标准7）DL/T 475-2006 接地装置特性参数测量导则8）DL/T 555-2004 气体绝缘金属封闭开关设备现场耐压及绝缘试验导则9）DL/T 572-1995 电力变压器运行规程10）DL/T 573-1995 电力变压器检修导则11）DL/T 574-1995 有载分接开关运行维修导则12）DL/T 596-1996 电力设备预防性试验规程13）DL/T 603-2006 气体绝缘金属封闭开关设备运行及维护规程14）DL/T 607-1996 汽轮发电机漏水、漏氢的检验15）DL/T 618-1997 气体绝缘金属封闭开关设备现场交接试验规程16）DL/T 620-1997 交流电气装置的过电压保护和绝缘配合17）DL/T 621-1997 交流电气装置的接地18）DL/T 651-1998 氢冷发电机氢气湿度的技术要求19）DL/T 664-2008 带电设备红外诊断应用规范20）DL/T 722-2000 变压器油中溶解气体分析和判断导则21）DL/T 724-2000 电力系统用蓄电池直流电源装置运行与维护技术规程22）DL/T 801-2002 大型发电机内冷却水质及系统技术要求23）DL/T 804-2002 交流电力系统金属氧化物避雷器24）DL/T 838-2003 发电企业设备检修导则25）DL/T 970-2005 大型汽轮发电机非正常和特殊运行及维护导则26）DL/T 984-2005 油浸式变压器绝缘老化判断导则27）DL/T 1031-2006 运行中发电机用油质量标准28）DL/T 1054-2007 高压电气设备绝缘技术监督规程29）汽轮发电机运行规程（1999年版）国电发（1999）579号30）DL/T 5044-2004 火力发电厂、变电所直流系统设计技术规定附件3：绝缘技术资料档案1）基础档案（1）符合实际情况的电气设备一次系统图、防雷保护与接地网图纸；（2）电气设备安装使用说明书、出厂试验报告、产品说明书和随设备供应的图纸资料；（3）设备安装、验收记录、缺陷处理报告、交接试验报告。

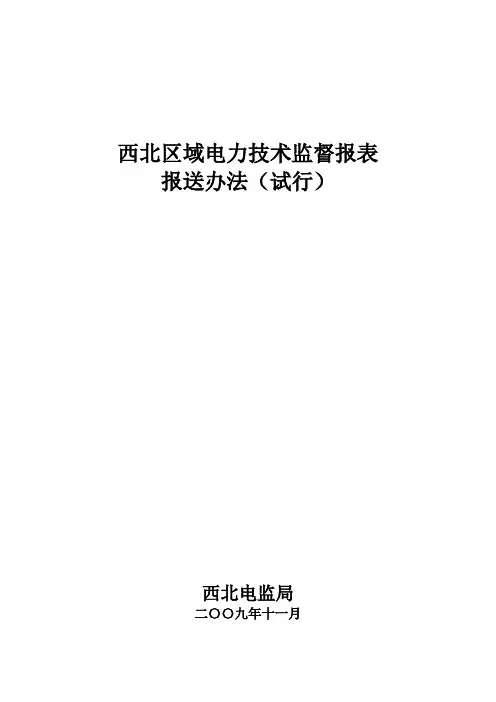

西北区域电力技术监督报表报送办法（试行）西北电监局二〇〇九年十一月目录一.总则 (1)二.适用范围 (1)三.技术监督报表报送内容 (1)四.报表监督程序及流程 (1)五.附则 (2)附录A 发电企业各个专业报表格式 (3)1．绝缘技术监督报表 (5)2．电测技术监督报表 (8)3．热工技术监督报表 (13)4．金属技术监督报表 (19)5．化学技术监督报表 (21)6．环保技术监督报表 (29)7．继电保护及安全自动装置技术监督报表 (32)8．电压质量技术监督报表 (37)9．节能技术监督报表 (40)附录B 电网企业各个专业报表格式 (43)1．电气设备性能技术监督报表 (45)2．电测技术监督报表 (60)3．热工技术监督报表 (64)4．金属技术监督报表 (67)5．化学技术监督报表 (69)6．环保技术监督报表 (73)7．二次防护技术监督报表 (75)一. 总则1.为了规范西北区域电力技术监督管理，保障西北电力系统安全稳定运行，根据西北电监局《西北区域电力技术监督监管办法（试行）》及电力行业的技术监督导则的要求，特制定本办法。
