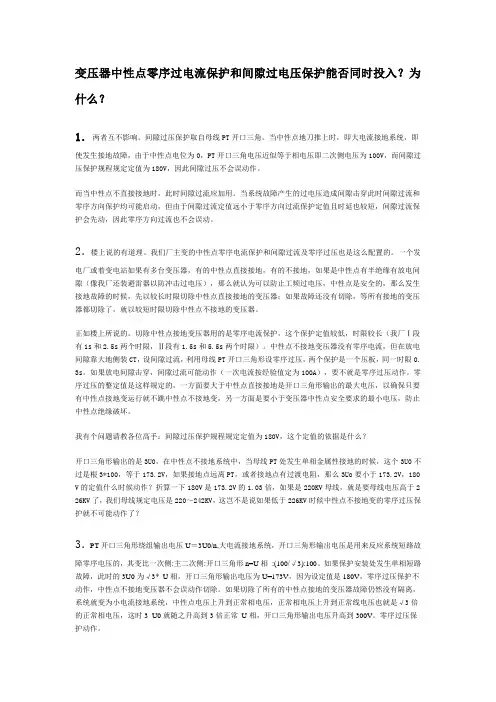

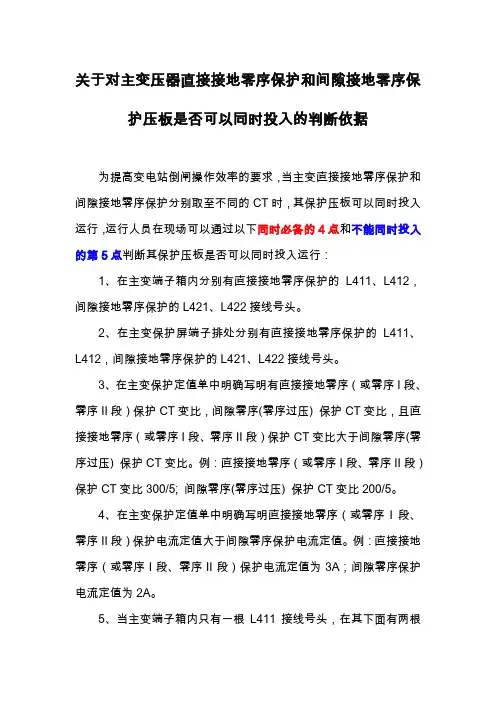

变压器中性点零序过电流保护和间隙过电压保护能否同时投入？为什么？
1．两者互不影响。间隙过压保护取自母线PT开口三角。当中性点地刀推上时，即大电流接地系统，即使发生接地故障，由于中性点电位为0，PT开口三角电压近似等于相电压即二次侧电压为100V，而间隙过压保护规程规定定值为180V，因此间隙过压不会误动作。
而当中性点不直接接地时，此时间隙过流应加用。当系统故障产生的过电压造成间隙击穿此时间隙过流和零序方向保护均可能启动，但由于间隙过流定值远小于零序方向过流保护定值且时延也较短，间隙过流保护会先动，因此零序方向过流也不会误动。
2．楼上说的有道理。我们厂主变的中性点零序电流保护和间隙过流及零序过压也是这么配置的。一个发电厂或着变电站如果有多台变压器，有的中性点直接接地，有的不接地，如果是中性点有半绝缘有放电间隙（像我厂还装避雷器以防冲击过电压），那么就认为可以防止工频过电压，中性点是安全的，那么发生接地故障的时候，先以较长时限切除中性点直接接地的变压器；如果故障还没有切除，等所有接地的变压器都切除了，就以较短时限切除中性点不接地的变压器。
正如楼上所说的。切除中性点接地变压器用的是零序电流保护，这个保护定值较低，时限较长（我厂Ⅰ段有1s和2.5s两个时限，Ⅱ段有1.5s和5.5s两个时限）。中性点不接地变压器没有零序电流，但在放电间隙靠大地侧装CT，设间隙过流，利用母线PT开口三角形设零序过压，两个保护是一个压板，同一时限0. 3s。如果放电间隙击穿，间隙过流可能动作（一次电流按经验值定为100A），要不就是零序过压动作。零序过压的整定值是这样规定的，一方面要大于中性点直接接地是开口三角形输出的最大电压，以确保只要有中性点接地变运行就不跳中性点不接地变，另一方面是要小于变压器中性点安全要求的最小电压，防止中性点绝缘破坏。
我有个问题请教各位高手：间隙过压保护规程规定定值为180V，这个定值的依据是什么？
开口三角形输出的是3U0，在中性点不接地系统中，当母线PT处发生单相金属性接地的时候，这个3U0不过是根3*100，等于173.2V，如果接地点远离PT，或者接地点有过渡电阻，那么3Uo要小于173.2V，180 V的定值什么时候动作？折算一下180V是173.2V的1.03倍，如果是220KV母线，就是要母线电压高于2 26KV了，我们母线规定电压是220～242KV，这岂不是说如果低于226KV时候中性点不接地变的零序过压保护就不可能动作了？
3．PT开口三角形绕组输出电压U＝3U0/n,大电流接地系统，开口三角形输出电压是用来反应系统短路故障零序电压的，其变比一次侧:主二次侧:开口三角形n=U相:(100/√3):100。如果保护安装处发生单相短路故障，此时的3U0为√3* U相，开口三角形输出电压为U=173V，因为设定值是180V，零序过压保护不动作，中性点不接地变压器不会误动作切除。如果切除了所有的中性点接地的变压器故障仍然没有隔离，系统就变为小电流接地系统，中性点电压上升到正常相电压，正常相电压上升到正常线电压也就是√3倍的正常相电压，这时3 U0就随之升高到3倍正常U相，开口三角形输出电压升高到300V。零序过压保护动作。
