全脊椎截骨梯次矫形治疗重度脊柱角状后凸畸形

摘要：目的评价后路全脊椎截骨梯次矫形治疗重度脊柱角状后凸畸形的安全性和有效性。方法２０１５年１月至２０１６年１２月，前瞻性采取后路全脊椎截骨梯次矫形技术治疗重度脊柱角状后凸畸形患者３７例，男１６例，女２１例；年龄１１～５８岁，平均２８．６岁。所有入选患者均于手术前、后及末次随访时测量后凸Ｃｏｂｂ角、侧凸Ｃｏｂｂ角、冠状位躯干偏移（ｔｒｕｎｋｓｈｉｆｔ，ＴＳ）和矢状面平衡（ｓａｇｉｔｔａｌｖｅｒｔｉｃａｌａｘｉｓ，ＳＶＡ）等影像学相关参数。同时采用疼痛视觉模拟评分（ｖｉｓｕａｌａｎａｌｏｇｕｅｓｃａｌｅ，ＶＡＳ）、ＳＦ３６评分，Ｏｓｗｅｓｔｒｙ功能障碍指数（（Ｔｈｅｏｓｗｅｓｔｒｙｄｉｓａｂｉｌｉｔｙｉｎｄｅｘ，ＯＤＩ）评估其临床疗效，使用Ｆｒａｎｋｅｌ分级法评价患者手术前后及末次随访时神经功能情况，并对围手术期并发症进行分析。结果手术时间平均（４６８．９±１０８．３）ｍｉｎ（３１２～７２３ｍｉｎ），术中出血量平均（２１７３．７±１２２６．６）ｍＬ（８００～５１００ｍＬ），随访时间平均２２．５个月（１２～４０个月），术前后凸Ｃｏｂｂ角平均（１２４±２０．４）°（９１°～１６０°），侧凸Ｃｏｂｂ角平均（８７．２±４５．２）° （０°～１５６°）；术后后凸角平均（４６．８±２１．５）°（１０°～１２０°），侧凸角平均（４９．１±２６．９）°（０°～１０９°），矫正率分别为６２．３％和４５．２％；末次随访时后凸、侧凸Ｃｏｂｂ角有轻度丢失，但与术后比较，差异无统计学意义。ＴＳ由术前的（３８．６±１７．２）ｍｍ减少至（１１．５±１１．２）ｍｍ，ＳＶＡ由术前（３３．５±１１．４）ｍｍ减少到术后（９．６±７．２）ｍｍ，差异有统计学意义。术后和末次随访时的ＳＦ３６、ＶＡＳ、ＯＤＩ与术前比较均有明显改善。１４例次（３７．８％）患者发生围手术期并发症，其中发生神经系统并发症４例（１０．８％），包括完全性脊髓损伤１例，一过性神经功能障碍３例；非神经系统并发症１０例次（２７％），包括胸腔积液２例，切口愈合不良３例，消化系统并发症３例；螺钉松动拔出１例，螺帽脱落１例。结论后路全脊椎截骨梯次矫形是治疗重度脊柱角状后凸畸形的有效手术方法，但手术时间长，出血量多，应充分重视围手术期并发症。

后路脊柱截骨矫形术的临床应用思考

・
２７２２・
２０１３年第．
经验交流．
后路脊柱截骨矫形术的临床应用思考
岳宏【摘要】目的探讨各类后路脊柱截骨矫形术的临床应用现状。方法对３０例脊柱侧凸畸形、强直性脊柱炎、脊柱角状侧凸畸形患者分别采取相应的后路脊柱截骨矫形术式治疗，观察手术治疗效果。结
ｏｓｔｅｏｔｏｍｙｔｅｃｈｎｉｑｕｅｉｓｓａｆｅａｎｄｒｅｌｉａｂｌｅ，ｅｆｆｅｃｔｉｖｅｆｏｒｓｐｉｎｅｏｒｔｈｏｐｅｄｉｃｔｈｅｒａｐｙ．Ｐｒｅｏｐｅｒａｔｉｖｅｃｈｅｃｋ，ｏｐｅｒａｔｅｏｒｄｅｒｌｙ
果３０例患者手术均顺利完成，术后及随访期间未见固定失败、矫正丢失、术处感染、运动功能减退，术后并发症１例（３．３３％）。结论后路脊柱截骨矫形术应用于脊柱矫形治疗中安全可靠、效果显著，规范术前检查、有序实施手术、优质全程护理是保障手术质量的关键。
【关键词】后路脊柱截骨矫形术；应用；思考
ＴｈｅｃｌｉｎｉｃａｌａｐｐｌｉｃａｔｉｏｎｏｆｐｏｓｔｅｒｉｏｒｓｐｉｎａｌｏｓｔｅｏｔｏｍｙｓｕｒｇｅｒｙＹＵＥＨｏｎｇ．ＴｈｅｓｅｃｏｎｄＰｅｏｐｌｅｓＨｏｓｐｉｔａｌ，
Ｗｅ￣ｈａｎｃｏｕｎ￣，Ｓｈａｎｄｏｎｇ，２７２０００，Ｃｈｉｎａ

一期后路全椎截骨矫形治疗脊柱侧后凸畸形

ｔｅｄｗｉｔｈｓｉｎｇｌｅ－ｓｔａｇｅｐｏｓｔｅｒｉｏｒｔｏｔａｌｖｅｔｅｒｂｒａｌｏｓｔｅｏｔｏｍｙｏｒｆｃｏｒｒｅｃｔｉｏｎ．ＬａｔｅｒａｌｓｉｄｅＸ— ｒａｙｐｈｏｔｏｇｒａｐｈｏｆ
ｉｎａｌｌｔｈｅ２１ｐａｔｉｅｎｔｓ．Ｍｅａｎｏｐｅｒａｔｉｎｇｔｉｍｅｗａｓ３５１ｍｉｎｕｔｅｓ（ｒａｎｇｅ２１５—５１５ｍｉｎ），ａｎｄｔｈｅａｖｅｒａｇｅ
路全椎截骨矫形椎弓根钉系统内固定、植骨融合术，比较其手术前后及末次随访脊柱全长正、侧位ｘ线片，测量脊柱
侧弯、后凸Ｃｏｂｂ角及矢状面和冠状面平衡矫正情况。结果
所有患者均顺利完成手术，手术时间２１５～５１５ｍｉｎ，平均
３５１．４ｍｉｎ；失血量７５０～２９５０ｒｎｌ，平均１４５０ｍｌ。平均随访１８．９个月（１２～２４个月），平均脊柱侧弯矫正率为６９．１％，后凸矫正率为６６．７％。所有患者均获骨性愈合，未发生内固定失败、脊髓神经根受损及感染等并发症，躯干失代偿状
ｔｏｔａｌｖｅｒｔｅｂｒａｌｏｓｔｅｏｔｏｍｙｆｏｒｃｏｒｒｅｃｔｉｏｎＯｆｋｙｐｈｏｓｃｏｌｉｏｓｉｓ．ＭｅｔｈｏｄｓＴｗｅｎｔｙ — ｏｎｅｐａｔｉｅｎｔｓｗｉｔｈｋｙｐｈｏｓｃｏｌｉ —

经腰椎椎弓根截骨结合内固定治疗AS脊柱后凸畸形

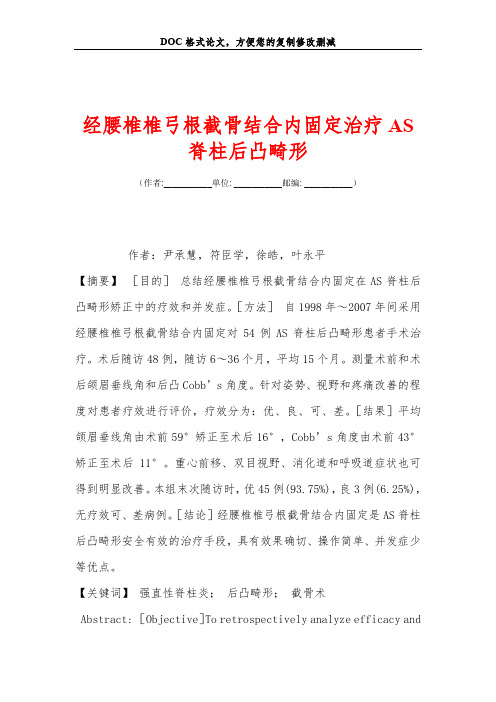

经腰椎椎弓根截骨结合内固定治疗AS脊柱后凸畸形（作者:___________单位: ___________邮编: ___________）作者：尹承慧，符臣学，徐皓，叶永平【摘要】［目的］总结经腰椎椎弓根截骨结合内固定在AS脊柱后凸畸形矫正中的疗效和并发症。

［方法］自1998年～2007年间采用经腰椎椎弓根截骨结合内固定对54例AS脊柱后凸畸形患者手术治疗。

术后随访48例，随访6～36个月，平均15个月。

测量术前和术后颌眉垂线角和后凸Cobb’s角度。

针对姿势、视野和疼痛改善的程度对患者疗效进行评价，疗效分为：优、良、可、差。

［结果］平均颌眉垂线角由术前59°矫正至术后16°，Cobb’s角度由术前43°矫正至术后11°。

重心前移、双目视野、消化道和呼吸道症状也可得到明显改善。

本组末次随访时，优45例(93.75%)，良3例(6.25%)，无疗效可、差病例。

［结论］经腰椎椎弓根截骨结合内固定是AS脊柱后凸畸形安全有效的治疗手段，具有效果确切、操作简单、并发症少等优点。

【关键词】强直性脊柱炎；后凸畸形；截骨术Abstract: ［Objective］To retrospectively analyze efficacy andcomplications of lumbar transpedicular osteotomy combination pedicle screw system for correction of kyphosis in ankylosing spondylitis. ［Method］From Jan 1998 to Dec 2007, 54 patients of ankylosing spondylitis with kyphotic deformity were treated with surgery. Forty eight patients were followed up,and time was 6 to 36 months. Preoperative and postoperative Chin-brow vertical angle and Cobb’s angle were measured. The outcome was evaluated according to pose correction, visual field improvement and back pain relief in follow-up. The results were divided into being excellent, good, fair and poor.［Result］The mean Chin-brow vertical angle was corrected from preoperative 59° to postoperative 16°, and the Cobb’s angle from 43° to 11°. All patients could walk with forward vision and sagittal balance and gait were improved significantly. The symptom of dyspepsia and respiratory limitation relieved. The excellent outcome was attained in 45 cases (93.75%), the good in 3 cases (6.25%).［Conclusion］Lumbar transpedicular osteotomy combined with fixation of pedicle screw system was a safe and effective method for treatment of kyphosis in ankylosing spondylitis.Key words：ankylosing spondylitis； kyphosis； osteotomy脊柱后凸畸形是强直性脊柱炎(ankylosing apondylitis AS)后期主要并发症之一，主要集中于胸椎、腰椎，常呈大圆背畸形，可影响呼吸、消化系统功能，还会造成腰背部疼痛、神经受损、重心前移、视野受限等，严重影响患者的日常生活，手术矫形是主要的治疗方法［1］。
