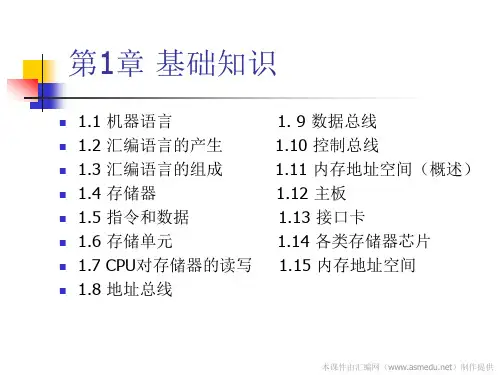

王爽汇编语言第二版(全部)

本课件由汇编网（）制作提供
1.1 机器语言
机器语言是机器指令的集合。机器指令展开来讲就是一台机器可
以正确执行的命令。
本课件由汇编网（）制作提供
1.1 机器语言
指令：01010000 (PUSH AX) 电平脉冲：
本课件由汇编网（）制作提供
从上面我们知道CPU是如何进行数据读写的。可是我们如何命令计算机进行数据的读写呢？
本课件由汇编网（）制作提供
1.7 CPU对存储器的读写
对于8086CPU，下面的机器码能够完成从3号单元读数据：
机器码： 101000000000001100000000 含义：从3号单元读取数据送入寄存器AX CPU接收这条机器码后将完成上面所述的读
1.6 存储单元
对于大容量的存储器一般还用以下单位来计量容量（以下用B来代表Byte）：
1KB=1024B 1MB=1024KB 1GB=1024MB 1TB=1024GB
磁盘的容量单位同内存的一样，实际上以上单位是微机中常用的计量单位。
本课件由汇编网（）制作提供
控制总线上发送的控制信息
本课件由汇编网（）制作提供
1.10 控制总线
本课件由汇编网（）制作提供
1.10 控制总线
前面所讲的内存读或写命令是由几根控制线综合发出的：
其中有一根名为读信号输出控制线负责由CPU 向外传送读信号，CPU 向该控制线上输出低电平表示将要读取数据；
地址总线数据总线控制总线
图示
本课件由汇编网（）制作提供
1.7 CPU对存储器的读写
总线在逻辑上划分的图示：
本课件由汇编网（）制作提供
1.7 CPU对存储器的读写

IBM—PC(80x86)汇编语言与接口技术-第8章输入输出程序设计

8259A
76 5 4
中断屏蔽寄存器21H
打印机
3210
IN AL, 21H AND AL,0FDH
键定时
盘器
OUT 21H,AL
76 5 4
中断命令寄存器20H
EOI
3 2 1 0 MOV AL, 20H OUT 20H, AL
11
中断向量表
00000 类型0的(IP) 类型0的(CS)
00004 类型1的(IP) 类型1的(CS)
speaker_on endp
speaker_off proc push ax in al, 61h and al, 0fch out 61h, al pop ax ret
speaker_off endp
end
8
3. 中断传送方式
中断源：引起中断的事件
外中断（硬中断）：
外设的 I/O 请求 —— 可屏蔽中断电源掉电 / 奇偶错 —— 非屏蔽中断
15
例：用 DOS 功能调用存取中断向量
MOV AL, N
MOV AH, 35H
INT 21H
PUSH BX
; 保存原中断向量
PUSH DS
MOV AX, SEG INTHAND
MOV DS, AX
MOV DX, OFFSET INTHAND
MOV AL, N
MOV AH, 25H
08 系统定时器 09 键盘 0A 彩色/图形接口 0B 保留 0C 串行通讯口 0D 保留 0E 软盘 0F 打印机
10
中断的条件：
设置CPU中断允许位：
FLAGS 中的 IF 位 = 1 允许中断（ STI ） = 0 禁止中断（ CLI ）

汇编语言程序设计

《汇编语言程序设计》课程教学大纲学时：32 学分：2理论学时：24 实验学时：8面向专业：电科、电信、通信课程代码：B2700009先开课程：C语言程序设计课程性质：必修执笔人：王艳春审定人：陈龙猛、张金政第一部分：理论教学部分一、说明1、课程的性质、地位和任务本课程属于专业基础课，是电科、电信和通信专业学生必修的核心课程之一，是进一步学习微机原理、操作系统等课程的基础。

掌握它有助于提高学生对计算机系统的设计、研究、开发和应用能力。

汇编语言是一种面向机器、实践性很强的程序设计语言，必须结合一种实际的计算机来组织教学。

因此，本课程选择最广泛使用的IBM PC作为具体的机型来介绍。

通过课堂教学和上机实践，培养学生用汇编语言进行编程的思路、方法，养成良好的程序设计习惯，并了解底层I/O 驱动软件的编程方法，熟悉源程序汇编、链接和调试运行的步骤和方法，掌握dos、BIOS功能的调用方法及使用debug工具的调试手段，为后续课的学习打下扎实的基础。

2、课程教学和教改基本要求课程的目的与教学基本要求：本课程主要介绍汇编语言和宏汇编的基本概念，80X86CPU的指令系统和寻址方式；介绍汇编语言程序格式、伪操作和上机全过程。

通过实际例子，详细叙述顺序、分支、循环、子程序等基本程序结构以及程序设计的基本方法和技巧。

学习这门课程，应达到以下几个要求：①掌握汇编语言的基本理论知识和有关概念；掌握用汇编语言编写源程序的基本原则、方法和技巧；②具有阅读，分析汇编语言程序的能力；③通过上机实践，能够熟练地掌握汇编语言程序的编辑、汇编、连接、运行过程及debug工具的调试手段。

课堂授课采用多媒体教学，采用由浅入深、循序渐进学习步骤，主要讲解设计思想、实现技巧，通过提问题引导学生思考，提高学生的学习兴趣，从而加深学生对理论课的理解，提高学生的动手能力。

二、教学内容与课时分配第一章基础知识（2学时）1.1 机器语言及汇编语言的产生1.2 汇编语言的组成1.3 存储器1.4 指令和数据1.5 存储单元及CPU对存储器的读写1.6 三大总线1.7 主板、接口卡及各类存储器芯片1.8 内存地址空间教学的重点与难点：指令和数据在内存或磁盘上没有区别；内存地址空间。
