实用标准项目编号: 华为网络整体解决方案目录1 概述 (4)2 企业网络建设设计原则 (5)3 华为产品解决方案 (7)3.1 整体架构设计 (7)3.1.1 总体网络架构 (7)3.1.2 有线网络解决方案 (8)3.1.2.1 核心层网络设计 (9)3.1.2.2 汇聚层网络设计 (9)3.1.2.3 接入层网络设计 (10)3.1.3 数据中心解决方案 (10)3.1.4 无线网络解决方案 (11)3.1.4.1 无线网络的建设需求 (11)3.1.4.2 无线网络解决方案 (14)3.2 高可靠性设计 (18)3.2.1 网络高可靠性设计 (18)3.2.2 设备高可靠性设计 (18)3.2.2.1 重要部件冗余 (18)3.2.2.2 设备自身安全 (19)3.3 安全方案设计 (21)3.3.1 园区网安全方案总体设计 (21)3.3.2 园区内网安全设计 (21)3.3.2.1 防IP/MAC地址盗用和ARP中间人攻击 (21)3.3.2.2 防IP/MAC地址扫描攻击 (23)3.3.2.3 广播/组播报文抑制 (25)3.3.3 园区网边界防御 (26)3.3.4 园区网出口安全 (27)3.3.5 无线安全设计 (28)3.3.5.1 无线局域网的安全威胁 (29)3.3.5.2 华为无线网络的安全策略 (30)4 设备介绍........................................................................................................ 错误!未定义书签。
4.1 Quidway® S9300系列交换机............................................... 错误!未定义书签。
4.2 Quidway® S7700系列交换机............................................... 错误!未定义书签。
企业园区网络设计规划及实施方案一、内容概述网络架构设计：分析企业园区的地理位置、业务需求、数据流等情况，设计出符合企业需求的高效网络架构。
确保网络的稳定性、可靠性和可扩展性。
网络安全规划：确保网络安全是网络设计的重要组成部分。
本方案将涉及网络安全策略的制定、安全防护体系的建立以及数据备份与恢复机制的规划等。
硬件设备选型与配置：根据企业业务需求和网络架构，选择适合的硬件设备，如交换机、路由器、服务器等，并进行合理配置，确保网络的高效运行。
园区内部分支机构网络互联：针对园区内不同分支机构之间的网络互联需求，设计合理的网络拓扑结构，确保数据传输的高效与安全。
无线网络覆盖：提供全面的无线网络覆盖方案，满足企业及员工移动办公的需求，同时保证无线网络的安全性和稳定性。
智能化管理与维护：引入智能化管理系统，实现网络的实时监控、故障预警和快速响应，提高网络管理效率，降低运维成本。
实施进度与预算：制定详细的实施计划，包括各阶段的任务、时间表及预算等，确保网络设计规划及实施方案的顺利推进。
1. 背景介绍：介绍当前信息化时代背景下，企业园区网络设计的重要性及其对企业发展的影响。
随着信息化时代的快速发展，企业园区网络设计在现代企业中扮演着至关重要的角色。
其重要性不仅体现在满足企业日常运营和管理的需求，更在于对企业发展的深远影响。
在当今数据驱动的时代，企业的信息化建设已成为提升竞争力、优化运营效率、促进创新发展的关键要素。
企业园区网络设计，首先涉及到的是企业内外信息的流通与交互。
一个高效、稳定的园区网络能够确保企业各项业务的顺畅运行，从供应链管理、生产制造、财务管理到人力资源管理等各个环节，都离不开网络的支持。
随着物联网、云计算、大数据和人工智能等技术的普及和应用，企业对于网络的需求越来越高，对于网络设计的要求也愈发严格。
更为重要的是，企业园区网络设计关乎企业的长远发展。
网络作为企业内部信息沟通的基础平台，是企业内部各个部门之间协同合作的重要保障。

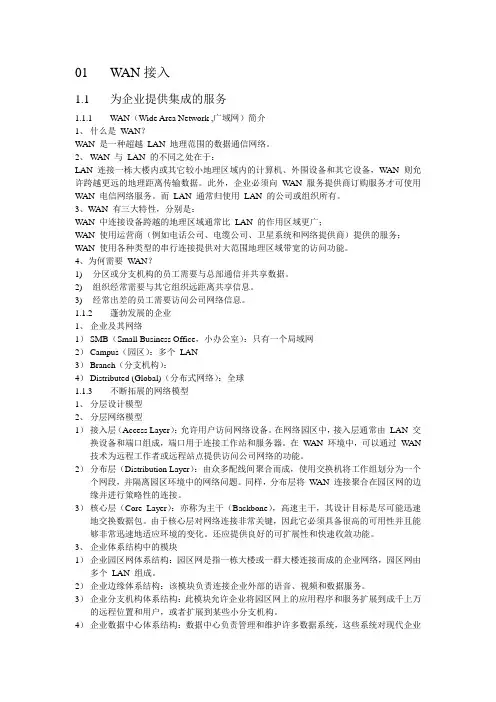

01WAN接入1.1为企业提供集成的服务1.1.1WAN（Wide Area Network ,广域网）简介1、什么是W AN？WAN 是一种超越LAN 地理范围的数据通信网络。
2、WAN 与LAN 的不同之处在于：LAN 连接一栋大楼内或其它较小地理区域内的计算机、外围设备和其它设备，W AN 则允许跨越更远的地理距离传输数据。
此外，企业必须向WAN 服务提供商订购服务才可使用WAN 电信网络服务。
而LAN 通常归使用LAN 的公司或组织所有。
3、W AN 有三大特性，分别是：WAN 中连接设备跨越的地理区域通常比LAN 的作用区域更广；WAN 使用运营商（例如电话公司、电缆公司、卫星系统和网络提供商）提供的服务；WAN 使用各种类型的串行连接提供对大范围地理区域带宽的访问功能。
4、为何需要W AN？1)分区或分支机构的员工需要与总部通信并共享数据。
2)组织经常需要与其它组织远距离共享信息。
3)经常出差的员工需要访问公司网络信息。
1.1.2蓬勃发展的企业1、企业及其网络1）SMB（Small Business Office，小办公室）：只有一个局域网2）Campus（园区）：多个LAN3）Branch（分支机构）：4）Distributed (Global)（分布式网络）：全球1.1.3不断拓展的网络模型1、分层设计模型2、分层网络模型1）接入层（Access Layer）：允许用户访问网络设备。
在网络园区中，接入层通常由LAN 交换设备和端口组成，端口用于连接工作站和服务器。
在WAN 环境中，可以通过W AN 技术为远程工作者或远程站点提供访问公司网络的功能。
2）分布层（Distribution Layer）：由众多配线间聚合而成，使用交换机将工作组划分为一个个网段，并隔离园区环境中的网络问题。
同样，分布层将W AN 连接聚合在园区网的边缘并进行策略性的连接。
3）核心层（Core Layer）：亦称为主干（Backbone），高速主干，其设计目标是尽可能迅速地交换数据包。
园区网设计方案园区网设计方案一、项目需求:随着互联网的不断发展,北京荣新广育公司不断的壮大。
由几十台的小型局域网发展到了几百台。
随着用户的增多，上网、共享网络资源越来越慢，总经理要求网络工程师对公司网络进行整改规划。
要求公司内的所有机器都能连接互联网。
为防止网络通信出现故障，要对网络进行冗余。
考虑到网络通信的速度，要求对网络进行负载均衡。
考虑到网络通信的质量，要缩短广播域的范围。
二、项目分析：1、公司所有员工都能连接互联网，首先指向公司一条默认路由，使用OSPF向下发布，使用访问控制列表、PAT端口转换进行上网。
2、缩短广播域的范围，使用VLAN技术3、网关冗余，使用HSRP技术4、加快网络通信的速度，使用etherchannel技术5、为防止网络环路，使用VLAN生成树技术6、为方便管理，将不同的部门加入不同的VLAN，使用VTP对VLAN 进行管理7、由于公司规模较大，可能会超过15个路由器，所以使用OSPF路由协议三、项目图规划：AreAre四、地址规划：1、公网IP地址规划：202.102.16.1/302、PC、Vlan和网关规划：Vlan10:PC1:192.168.10.10网关：192.168.10.254Vlan20:PC2:192.168.20.20网关：192.168.20.254Vlan30:PC3:192.168.30.30网关：192.168.30.254Vlan40:PC4:192.168.40.40网关：192.168.40.254五、设备规划：注：为模拟公网，设备均使用3640 路由器两台三层交换四台二层交换两台PC机四台六、项目实施：1、为客户机添加IP2、创建VLAN (SW3)(vlan-database)#vtp server(vlan-database)#vtp domain ccna(vlan-database)#vlan 10(vlan-database)#vlan 20(vlan-database)#vlan 30(vlan-database)#vlan 40(vlan-database)#exit3、在SW3定义fa 0/1 -4 为trunk,在SW4定义fa 0/1 -4 为trunk, 在SW5、SW6上定义fa 0/1 -2为trunk模式。
园区网设计方案范文设计方案：1.引言在当前信息化的时代，园区信息化建设已成为提高园区管理效率和服务水平的必然需求。
而园区网作为园区信息化建设的核心组成部分之一，具有快捷、高效、便捷的特点，能够满足园区用户的信息获取和交流需求。
本设计方案旨在为园区设计一套完善的园区网系统，提供用户友好的界面和多样化的功能模块，以满足用户的各类需求。
2.系统架构本园区网系统采用三层架构：前端展示层、中间业务逻辑层和后端数据库层。
前端展示层通过网页设计，提供用户友好的界面和交互功能。
中间业务逻辑层负责处理用户请求和逻辑运算，连接前端展示层和后端数据库层。
后端数据库层负责存储和管理系统的数据。
通过这样的架构，能够实现系统的快速响应和数据的高效存储与管理。
3.前端设计前端设计包括网页的整体布局和样式设计。
在布局方面，采用响应式布局，以适应不同设备的屏幕大小。
首页采用层级结构，将重要信息展示在页面首部，提高用户访问效率。
在样式设计方面，采用简洁、明亮的色彩搭配，提供良好的视觉效果和阅读体验。
同时，通过合理的排版和元素的组织，提高页面的可读性和易用性。
4.功能模块设计本园区网系统包含多个功能模块，通过不同的模块满足用户的各类需求。
具体功能模块包括但不限于以下内容：4.1.活动预约模块：用户可以通过系统预约园区内的各类活动，包括会议、讲座、展览等；同时可以查询已预约的活动信息和参与人员名单。
4.2.租赁管理模块：提供园区内场地的租赁和管理服务，包括场地查询、预订、申请和费用结算等功能。
4.3.招聘发布模块：提供园区内企业的招聘信息发布和求职信息查询功能，实现企业与求职者的有效对接。
4.4.园区导航模块：通过地图和定位服务，为用户提供园区内各类场所、设施的导航功能，方便用户快速定位。
4.5.报修管理模块：提供园区内设施的维修和报修服务，用户可以提交维修请求，并查询维修进度和结果。
5.数据库设计系统的后端数据库设计是保证数据安全和高效管理的重要环节。
计算机与现代化 2009年第9期J I S UANJ I Y U X I A NDA I HUA总第169期文章编号:100622475(2009)0920070204收稿日期:2009207206作者简介:朱建江(19622),男,江西南昌人,江西洪都航空工业集团有限责任公司信息工程部高级工程师,研究方向:计算机网络;朱正江(19502),男,浙江绍兴人,高级工程师,研究方向:计算机网络;彭龙(19812),男,江西南昌人,工程师,研究方向:计算机网络。
