环型变压器的计算公式这个是我在其他坛子上和一些发烧友们探讨的帖子,很多评论直接合并一起了.下面是我看到的一篇关于环型变压器比较权威的计算方法和公式,看完以后有些糊涂,按照下面的计算方法,铁心截面积20平方CM的牛 20/0.75=26.6 26.6X26.6=707.56VA, 按照磁通密度1.4T来计算,220VA,初级绕组V每匝=B――磁通密度（T）,B=1.4T。

代入得N10==2.9匝/V，取N10=3匝/V，则N1=N10U1=3×220=660匝我的计算方法,50/11平方厘米=4.54匝/V 4.54X220=998.8匝!相差340匝! 难道我的计算方法太保守?RE:他里面有个0.6-0.8的系数,好象是说EI牛的效率=环牛的0.6-0.8,所以,计算环牛功率按照E牛的公式要除以这个系数,下来正好202W,我也做过一些实验,我自己饶的铁心截面积18平方MM的环牛,接在专用仪器上,负载达到600W牛也不叫,不振动,不发热,2小时以后才微微有一些温度,这个文章的观点好象牛的功率和多少高斯铁心还有是否整带的关系很大.我从声达弄回来的样品700W牛,要是按照我自己的计算方法,最多也就是300-400W的样子,但是负载600多W好象也没有什么问题. 现在厂家的计算方法大约是:优质牛是0.7,每1MM平方4A电流,理论是2.5A.通过设计一台50Hz石英灯用的电源变压器，其初级电压U1=220V，次级电压U2=11.8V，次级电流I2=16.7A，电压调整率ΔU≤7％，来说明计算的方法和步骤。

1）计算变压器次级功率P2 P2=I2U2=16.7×11.8=197VA(5)2）计算变压器输入功率P1（设变压器效率η=0.95）与输入电流I1P1===207VA(6)I1===0.94A 3）计算铁心截面积SS=K(cm2)(7)式中：K――系数与变压器功率有关，K=0.6～0.8，取K=0.75；PO――变压器平均功率，Po===202VA。

200
=
(80 + 40)20 × 0.95
200
= 3.8(cm2 )
式中：
B11 − −铁心带宽度（mm) Kc − −铁心占空系数
铁芯片厚度 0.35mm 0.5mm
占空系数
0.95 0.96
5.计算铁芯质量：
4
铁心质量－Gc = Aclcγ − −(g) = 3.8 ×18.8 × 7.65 = 546.5(g) 式中： γ－－铁心材料密度（g / cm3 ) Z11材料，γ＝7.65(g / cm3 )
6. 估算变压器外径、高度：
变压器外径、高度应在绝缘设计结束才是算出变压器准确的
资料，为了便于先估算变压器外径、高度是否满足客户的要求必
须先估算出变压器外径、高度。
变压器外径、高度取决于变压器的内孔，内孔并非越小越好，
内孔的大小除了受绕线机的限制外，还受温升的影响。因此内孔
分留 1/4、1/2、3/4 内径三种情况，本资料的计算依据为内孔留

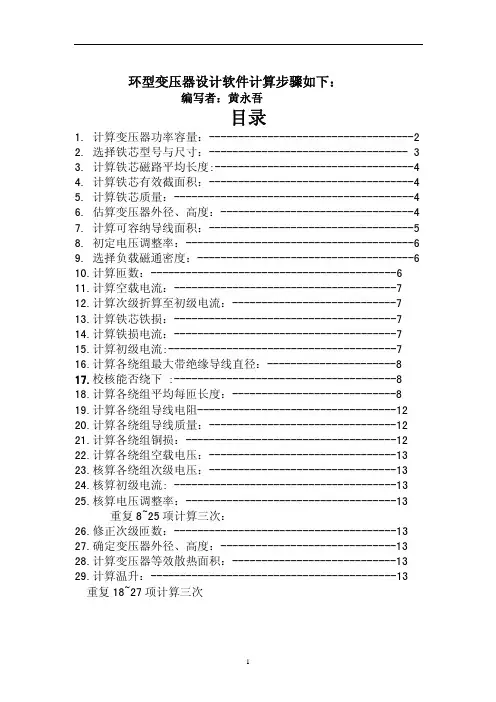

环型变压器设计软件计算步骤如下：
编写者：黄永吾
目录
1. 计算变压器功率容量：-----------------------------------2 2. 选择铁芯型号与尺寸：---------------------------------- 3 3. 计算铁芯磁路平均长度:----------------------------------4 4. 计算铁芯有效截面积：-----------------------------------4 5. 计算铁芯质量：-----------------------------------------4 6. 估算变压器外径、高度：---------------------------------4 7. 计算可容纳导线面积：-----------------------------------5 8. 初定电压调整率：---------------------------------------6 9. 选择负载磁通密度：-------------------------------------6 10. 计算匝数：------------------------------------------6 11. 计算空载电流：--------------------------------------7 12. 计算次级折算至初级电流：----------------------------7 13. 计算铁芯铁损：--------------------------------------7 14. 计算铁损电流：--------------------------------------7 15. 计算初级电流:---------------------------------------7 16. 计算各绕组最大带绝缘导线直径：----------------------8 17.校核能否绕下 :--------------------------------------8 18. 计算各绕组平均每匝长度：----------------------------8 19. 计算各绕组导线电阻----------------------------------12 20. 计算各绕组导线质量：--------------------------------12 21. 计算各绕组铜损：------------------------------------12 22. 计算各绕组空载电压：--------------------------------13 23. 核算各绕组次级电压：--------------------------------13 24.核算初级电流: --------------------------------------13 25. 核算电压调整率：------------------------------------13

Page 6 of 6条件：INPUT ：120V/60HZOUTPUT ： 30VDC@1.17A FULL WAVE RECTIFIER12VDC @500mA FULL WAVE RECTIFIER温升≤600C 电压调整率≤10%解答：1、原理图2、交/直流功率、电流、电压的转换A 、功率桥式整流1.1111.11次级第一绕组交流输出功率 : P SEC#1=P DC x 1.57=1.57x 1.17x30=55.1W 次级第二绕组交流输出功率 : P SEC#2=P DC x 1.57=1.57x 0.5x12=9.42W次级交流输出总功率 : P 总=( P SEC#1+P SEC#2)x2=(55.1+9.42)x2=129.04WB 、电流 次级第一绕组电流应为双臂电流 : I=0.82719 x 2=1.654A次级第二绕组电流应为双臂电流 : I=0.3535 x 2=0.707A转换系数K 0=交流输出功率/直流输出功率转换系数K 1=次级交流电流/次级直流电流次级第一绕组单臂电流 : K 1=I AC /I DC I AC =0.707 x 1.17=0.82917A LT82-T8428A1.570.7071.11交/直流功率转换系数K 0交/直流电流转换系数K 1交/直流电压转换系数K 2全波整流（双臂） 次级第二绕组单臂电流 : K 1'=I AC /I DC I AC '=0.707 x 0.5=0.3535A =次级交流电压/次级直流电压C 、电压3、4、ScD Wa 故有(2)d 2h 2d 2h 2当当转换系数K 2次级交流电压/次级直流电压次级第一绕组交流电压 : K 2=U AC /U DC U AC =1.11 x 30=33.3V 次级第二绕组交流电压 : K 2=U AC /U DC U AC '=1.11 x 12=13.32V当5、N SEC#1=145TSEC#2: 13.32X108= 4.44x60 xN SEC x1.5x104x 5.74=2301.7x104N SEC#2=58T6、电流的计算A次级反射到初级的电流I2’=I sec#1 N SEC#1/N PRI+I sec#2 N SEC#2/N PRI=1.654x145/523+0.707x58/523=0.536A B铁损电流铁的重量G=p x Sc x Lc=7.65 x(8.5-4.4)/2 x 2.8 x 0.97 x3.14 x (8.5+4.4)/2 x 10-3=0.863KG因1KG铁片它的损耗为3W, 所以磁环的铁损为 3X 0.863=2.59W磁环的铁损电流 I=2.59/120=21.6MAC磁化电流及空载电流查表 VA0=7.65WI=7.65/120=63.75MA空载电流产 : I0= 63.752+21.62=67.3MA D初级电流的有功分量初级电流的有功分量等于铁损电流加上次级反射到初级的电流.I=536+21.6=557.6MAE初级电流初级电流的平方等于初级电流的有功分量的平方加上磁化电流的平方I = 0.55762+0.06732 =0.561AF效率=有用功/总功 x 100%P总功=129.07/0.9=143.4W初级电流I=143.4/120=1.195A7线径的计算初级绕组线径Aw=I/J ф2=4x1.195/3πф=0.712MM 取0.70MM次级绕组线径фsec#12=4x1.654/3πфsec#1=0.838MM 取0.9MM次级绕组线径фsec#22=4x0.707/3πфsec#2=0.5479MM 取0.5MM8铁心/组间/外包绝缘A內贴,外围均用1G180 12MM TAPE 2 X 3MIL X 12MM1/2叠包5MIL MYLAR 1次B內贴,外围绝缘层的厚度: t01=T01=2 X 0.08(3mil)=0.16mmC铁心绝缘层在内径一侧的厚度:t0=t01+2t Z M Z Z K D0/d0=0.16+2x0.125x1x1.25x85/44=0.7637mm D铁心绝缘层在外径一侧的厚度:T0=T01+2t z M z Z K=0.16+2x0.125x1x1.25=0.4725mmPage 6 of 6t z 绝缘材料的厚度Mz绝缘材料1/2叠包次数Z K 绝缘叠包系数,取1.259、估算绕组在铁心窗口能否绕下S m2= [523 x 3.14/4 x0.72+145x 3.14/4 x 0.92+58x3.14/4x0.52]x 10-2=4.04cm 2查表3-55得:Qs=11cm 2K m2=S m2/Qs=4.04/11=0.3674查表3-56 , 铁心窗口可容导线的占空系数为0.333,计算值大于允许值(0.333＜0.3674), 故不能排下.故线径应减小,取线径为0.6mm. S m2= [523 x 3.14/4 x0.62+145x 3.14/4 x 0.92+58x3.14/4x0.52]x 10-2=2.969cm 2K m2=S m2/Qs=2.969/11=0.2699查表3-56 , 铁心窗口可容导线的占空系数为0.333,计算值小于允许值(0.2699＜0.333), 故能排下.10、结构参量的计算A 先绕细线因h(磁环的高度)=28 查表得H ≤48，Qs 允许绕线面积=11CM 2 K m1=(523x3.14/4x0.62x10-2)/11=0.1344查表3-56 , 一个绕组时，K m1=0.493＞0.1344 可用机绕.B 铁心叠包绝缘后內径和外径d z0=d 0-2t 0=44-2x0.7637=42.473mmD 0=85+2x04725=85945mm D z0=D 0+2T 0=85+2x0.4725=85.945mmC 第一绕组结构计算(1)、第一绕组內、外侧层数 (Kp 为排绕系数,取1.15)L 1=N 1d m1 Kp=523x0.6x1.15=360.87F 1=4∏L 1d m1=4x3.14x360.87x0.6=2266.3X 1=∏(D z0-d m1)=3.14x(85.945-0.6)=268Y 1=∏(d z0+d m1)=3.14x(42.473+0.6)=135.25Z 1=2∏d m1=2x3.14x0.6=3.768(两倍的线径周长)在內径一侧层数： S 1=（Y 1- Y 12-F 1）/Z 1=2.296在外径一侧层数：S 2=（-X 1+ X 12+F 1）/Z 1=1.11 (2)、第一绕组的绕组厚度及绕完第一绕组后变压器內、外径 (K d 为叠绕系数,取1.2)第一绕组的內侧绕组厚度： б1=S 1d m1K d=3x0.6x1.2=2.16第一绕组的外侧绕组厚度：△1=S 2d m1K d =2x0.6x1.2=1.44绕完第一绕组后, 变压器內、外径变压器內径 : d N1=d z0-2б1=42.473-2x2.16=38.153变压器外径 : D N1=D z0+2△1=85.945+2x1.44=88.825(3)、外包绝缘后变压器的內径和外径在内径一侧的绝缘厚度: t 1=2t z M z Z k D N1/d N1= 2x0.08x1x1.25x88.825/38.153=0.466mm 在外径一侧的绝缘厚度: T 1=2t z M z Z k = 2x0.08x1x1.25=0.2mm 外包绝缘后变压器的內径: d z1=D N1-2t 1=38.153-2x0.466=37.22mm取3层 取1层Page 6 of 6外包绝缘后变压器的外径: D z1=D N1+2T1=88.825+2x0.2=89.025mmD 第二绕组结构计算(1)、第二绕组內、外侧层数 (Kp为排绕系数,取1.1)L2=N2d m2 Kp=145x0.9x1.1=143.55F2=4∏L2d m2=4x3.14x143.55x0.9=1622.689X2=∏(D z1-d m2)=3.14x(88.745-0.9)=275.8Y2=∏(d z1+d m2)=3.14x(36.735+0.9)=118.17Z2=2∏d m2=2x3.14x0.9=5.652在內径一侧层数： S3=（Y2- Y22-F2）/Z2=1.25取1层在外径一侧层数：S4=（-X2+ X22+F2）/Z2=0.52取1层(2)、第二绕组的绕组厚度及绕完第二绕组后变压器內、外径 (K d为叠绕系数,取1.2)第二绕组的內侧绕组厚度：б2=S3d m2K d=1.25x0.9x1.2=1.35第二绕组的外侧绕组厚度：△2=S4d m2K d=1x0.9x1.2=1.08变压器內径 : d N2=d z1-2б2=37.22-2x1.35=34.52变压器外径 : D N2=D z1+2△2=89.025+2x1.08=91.185(3)、外包绝缘后变压器的內径和外径在内径一侧的绝缘厚度: t2=2t z M z Z k D N2/d N2= 2x0.08x1x1.25x91.185/34.52=0.53mm在外径一侧的绝缘厚度: T2=2t z M z Z k= 2x0.08x1x1.25=0.2mm外包绝缘后变压器的內径: d z2=D N2-2t2=34.52-2x0.53=33.46mm外包绝缘后变压器的外径: D z2=D N2+2T2=91.185+2x0.2=91.585mm第三绕组结构计算E(1)、第三绕组內、外侧层数 (Kp为排绕系数,取1.1)L3=N3d m3 Kp=58x0.5x1.1=31.9F3=4∏L3d m3=4x3.14x31.9x0.5=200.33X3=∏(D z2-d m3)=3.14x(91.585-0.5)=286Y3=∏(d z2+d m3)=3.14x(33.46+0.5)=106.6Z3=2∏d m3=2x3.14x0.5=3.14在內径一侧层数： S5=（Y3- Y32-F3）/Z3=0.28取1层在外径一侧层数：S6=（-X3+ X32+F3）/Z3=0.11取1层(2)、第三绕组的绕组厚度及绕完第三绕组后变压器內、外径 (K d为叠绕系数,取1.2)第三绕组的內侧绕组厚度：б3=S5d m3K d=1x1.25x0.5x1.2=0.75第三绕组的外侧绕组厚度：△3=S6d m3K d=1x0.5x1.2=0.6变压器內径 : d N3=d z2-2б3=33.46-2x0.75=31.96变压器外径 : D N3=D z2+2△3=91.585+2x0.6=92.785E、外包绝缘及內径和外径外包2X3MIL MYLAR装焊片，再叠包5MIL MYLAR一次。
