教你认识施工电路图

施工图是工程预算和结算的基础
02
根据施工图可以确定电气设备的数量、规格和安装工程量，从而进行准确的工程预算和结算。
施工图是验收和维护的参考
03
建筑电气工程施工图也是工程验收和维护的重要参考，可以帮助验收人员和维护人员了解设备的布局和配线情况，确保工程的正常运行。
建筑电气工程施工图重要性
详细列出了工程中所需的电气设备和材料的名称、型号、规格、数量等信息。
综合布线系统是建筑物内信息通信网络的基础设施，支持语音、数据、图像等多种信息传输。
综合布线系统概述
了解综合布线系统的组成部分，包括工作区子系统、水平子系统、垂直子系统、设备间子系统等。
系统架构组成
掌握各种布线材料（如双绞线、光纤等）和设备（如配线架、交换机等）的选型原则及性能参数。
布线材料及设备选型
关键知识点总结回顾
1Hale Waihona Puke 23分析住宅楼电气工程施工图的特点、设计思路及常见问题。
住宅楼电气工程施工图解读
探讨商业综合体电气系统的设计难点、解决方案及优化建议。
商业综合体电气系统案例分析
分析工业厂房动力与照明系统的配置、选型及施工注意事项。
工业厂房动力与照明系统实例
实际案例分析分享
绿色环保理念融入设计
安装接线图
02
01
03
04
05
建筑电气工程施工图组成要素
02
基础知识与符号解读
包括各种电气设备、元件、线路等在图纸上的表示方法，如变压器、电动机、开关、灯具等。
电气图形符号
对电气图形符号进行文字标注，包括设备名称、型号、规格、数量等信息，以便准确识别和理解图纸内容。
标注方法
电气图形符号及标注方法

46、我们若已接受最坏的，就再没有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首，不会作诗也会吟。——孙洙 50、谁和我一样用功，谁就会和我一样成功。——莫扎特
建筑电气施工图识图详解
26、机遇对于有准备的头脑有特别的 亲和力 。 27、自信是人格的核心。
28、目标的坚定是性格中最必要的力 量泉源 之一， 也是成 功的利 器之一 。没有 它，天 才也会 在矛盾 无定的 迷径中 ，徒劳 无功。- -查士 德斐尔 爵士。 29、困难就是机遇。--温斯顿．丘吉 尔。 30、我奋斗，所以我快乐。--格林斯 潘。

电气工程施工图纸识图顺序识图是电气工程施工中十分重要的一环，只有对施工图纸有充分的理解和掌握，才能保证施工的质量和进度。

下面将针对电气工程施工图纸的识图顺序进行详细的介绍。

一、阅读图纸纵览全局在进行电气工程施工图纸识图时，首先要对整个图纸进行纵览，了解电气设备的布局、配电线路的走向、控制系统的布局等整体情况。

这样可以帮助施工人员对整个工程有个整体的把握，有助于分析图纸中的各个部分之间的联系和关联，为后续的详细分析做好准备。

二、分析电气设备布置图电气设备布置图是电气工程施工图纸中的重要部分，包括主配电室、分配电室、动力中心、控制中心等设备的布置情况。

在进行识图时，要注意分析各个设备之间的间距和连线走向，确保设备安装的合理性和便捷性，以便后续的设备安装施工。

三、分析配电线路图配电线路图是电气工程施工图纸中的另一个重要部分，包括电缆线路图和电气设备之间的连接线路图。

在进行识图时，要仔细分析线路的走向、截面和终端设备的连接方式，确保线路连接的准确性和可靠性。

同时，要注意线路的走向和终端设备的位置，便于后续的线路敷设和连接。

四、分析电气控制系统图电气控制系统图是电气工程施工图纸中的另一个重要部分，包括控制柜、控制按钮、接触器等控制设备的布局和连接方式。

在进行识图时，要注意分析各个控制元件之间的逻辑关系和连接方式，确保控制系统的正常运行和可靠性。

同时，要注意控制设备的位置和接线方式，以便后续的控制系统的调试和运行。

五、分析其他相关图纸除了上述几种主要的图纸外，电气工程施工图纸中还包括一些其他相关的图纸，如接地系统图、雷电防护系统图等。

在进行识图时，要注意分析这些相关图纸的内容和要求，确保施工的全面性和完整性。

总的来说，电气工程施工图纸的识图是电气工程施工的重要环节，只有对图纸有充分的理解和掌握，才能保证施工的质量和进度。

施工人员在进行识图时要认真仔细地分析每个部分的内容和要求，确保施工的安全、高效进行。

希望以上内容对电气工程施工图纸的识图有所帮助。

工业电气施工图解析
总结词
工业电气施工图是用于指导工业厂房、车间 等场所的电气安装和施工的图纸，包括高低 压配电、电机控制、照明等系统的设计和布 局。
详细描述
工业电气施工图通常较为复杂，包括电气原 理图、接线图、控制电路图等，用于表示工 业厂房内的电源、电机控制、照明等系统的 布局和连接方式。通过工业电气施工图，施 工人员可以了解各设备的电源需求、控制要 求和连接方式，从而进行准确的施工和安装， 确保工业生产的正常运行。
公共设施电气施工图解析
总结词
公共设施电气施工图是用于指导公共设施的电气安装和施工的图纸，包括商场、医院、 学校等公共场所的供电、照明、弱电等系统的设计和布局。
详细描述
公共设施电气施工图的目的是确保公共场所的供电、照明和其他电气设备能够正常运行， 同时满足安全和节能的要求。图纸中通常包括系统图、平面图和接线图等，详细标明各 系统的布局和连接方式。通过公共设施电气施工图，施工人员可以了解各区域的电源、 照明、弱电等的需求和布局，从而进行准确的施工和安装。
安装前的准备
选择合适的导线、开关、 插座等元件，准备工具和 安全措施。
测试与调试
检查电路是否正常工作， 对电路进行调整和优化。
安全注意事项
遵守安全操作规程，确保 人员和设备安全。
04
电气设备识图
电气设备的分类和特点
电气设备分类
根据用途和功能，电气设备可分为照明设备、配电设备、电 动机、变压器等。
电气原理图
表示电路的工作原理和元件之间的逻辑关 系。
接线图
表示电路的实际连接方式和元件的物理位 置。
电路图符号
表示电路中的元件和连接方式，是识图的 基础。
分析方法
通过分析电路图符号，理解电路的工作原 理和元件之间的连接关系。

室内电气工程施工的识图知识在进行室内电气工程施工时，识图是非常重要的一项技能。

只有通过对电气图纸的准确识读，才能发现施工中的问题并及时解决，确保施工质量和安全。

本文将介绍室内电气工程施工中的识图知识。

电气图纸的种类及特点室内电气设计工作的第一步是制定电气图纸，在这里介绍几种常见的电气图纸及其特点：总平面图总平面图是展现建筑物室内各业务区域布置的图纸，它以建筑的平面视图为基础，显示了建筑的各个房间、楼层、过道和公共区域的位置和对应的用途。

电气图主要是使用图例和符号标注出电气设备的位置，以及各电器设备之间的联系。

单线图单线图是指只绘制一条主线，并将连接到这条主线的线路和电器用符号表现出来，并在符号下注明线路数值。

单线图可以将复杂的电路用简单明了的方式表现出来。

线路图线路图是指用电路原理图方式描述整个电路板电源及控制线路的图纸。

线路图在电器组件中显著标注每一部件的电性能（阻值、容量等）和符号标识，以防止误操作。

照明图照明图是指为室内照明而准备的图纸，表示室内用电照明设备的位置分布，照明灯具的型号、数量及照明负荷等信息。

电气图纸中电气符号的解释在室内电气工程施工中，电气图纸上面的符号是我们必须要熟记的，下面就为大家介绍一些常见的电气符号。

开关开关是电气图纸中使用频率较高的一种电气元件，根据不同的作用和特征，开关分为单控、双控、中控、旋钮、遥控等多种类型。

不同种类的开关在电气图纸上用不同的符号表示。

插座插座是电气图纸中用于接通电源和便于电气设备移动的装置。

根据插接方式和要求的功率，插座分为多种类型，常见的包括三孔插座、五孔插座、英制插座、欧洲制插座等。

电器电气图纸中的电器指的是各种灯具、电动机、配电箱、电气控制器等设备。

不同种类的电器在电气图纸上用不同的符号表示，比如灯泡、桥形整流器、电机启动器等。

电线颜色的含义电线在电气工程中有三种颜色，分别是黑色、蓝色和绿黄色，下面介绍它们的含义：黑色电线黑色电线一般用于接地、断电及中性线。

教你三步看懂电路图的方法
电路图主要由元件符号、连线、结点、注释四大部分组成。

接下来给大家分享如何通过三个步骤看懂电路图，一起看一下具体内容。

看懂电路图的三个步骤
（1）首先要看有哪些图形符号和文字符号,了解电路图各组成部分的作用。

分清主电路和辅助电路。

交流回路和直流回路。

（2）主电路是电气控制线路中大电流流过的部分。

包括从电源到电机之间相连的电器元件。

看主回路时要通常从下往上看。

即先从用电设备开始经控制电器元件顺次往电源端看。

通过看主回路，要搞清楚负载是怎样取得电源的。

电源都经过哪些电器原件到达负载和为什么要通过这些电器原件。

（3）辅助电路是控制线路中除了主电路以外的电路。

起流过的电流比较小，看辅助电路时则上自上而下。

从左到右看，即先看主电源，再顺序看各条支路。

分析各条支路电器原件的工作情况及其对主回路的控制关系，注意电气与机械机构的连接关系。

如何画好电路图
（1）如果是串联电路，则按一定的次序从电源的正极向电源的负极画出，遇到什么就画什么，直到完成。

（2）如果是并联电路，可以采取分路完成的方法——将电路分解成几条路，然后一条一条完成连接；如果是并联电路，还要注意相交且相连的点要用明显的黑点描出。

（3）画好电路图应注意的事项:
①必须用电路符号表示元件，不能用实物图形。

②整个电路图画成方框型。

③按照实物图元件摆放顺序画电路图。

④养成随时将各元件用字母表示的好习惯。

⑤注意连接处不要形成开路，节点要点好。

水电工不会看水电施工图？老师傅教你几个识图妙招，10分钟学会！水电施工图纸怎么看？许多刚入水电施工行业的小白们都会问到这一问题。

吉工家要告诉大家的是，并不是简单地三言两语就能教会你看水电施工图纸。

首先，一分图纸上的学问很大,看图之前要先了解国家标准,这是很重要的。

第二，要学习电器符号和水管在图纸上的符号。

三，要懂得些电工基础知识和水管施工的知识。

四，要了解点材料规格。

当你对这些都知道了时候，你就可以看现在的图纸了,而且还可能看得出问题呢!最重要的是安全第一,保责保量,省钱省工！水电施工图看图步骤如下：1、看水电图先识图中的图例。

2、根据图例看平面图、系统图。

3、然后再将平面图结合系统图一起看。

4、会识图绝对不代表会施工。

5、到施工现场学习施工经验。

6、将施工经验及看图联系起来形成对建筑物的立体概念。

一、水路施工图怎么看？看水施图一定要将平面图和系统图对着看,这样才知道管道是在什么地方转弯,在什么地方变径,在什么地方分配水点,配水点标高是多少,而且在看给水的时候要看看有没有相应的排水措施和用水设施,再考虑给水点和排水措施、用水设施搭配是否合理，如有设计有洗衣机给水点，一般情况下给水点标高距完成地面1.1m（具体看设计）。

再看有没有洗衣机的排水地漏，是不是专用的洗衣机地漏，有没有存水弯，这些都有了再看有没有洗衣机的电源插座，位置是否合理，插座安全高度、安全措施有没有。

看水施图一定要有很强的空间立体感，要达到感觉自己就站在房间里，在跟着管道走。

二、电路施工图怎么看？看电施图就先看说明，插座安装高度是多少，高度达的到安全要求否，配电箱安装位置什么地方，负荷是多少，合理否，空开大小合理否，出线的保护管是多大，电线的搭配合理否，电线与用电设备的搭配是否合理，线管敷设方式是怎么样的。

在防雷接地上就看引下线位置《接地图》与《防雷图》引下线位置是否对应，如不对应那又在什么地方转换，防雷属几级防雷，避雷网大小是否在规范范围内，引下线材质，大小、钢筋搭接材料材质、规格，更要紧的是高层有没有防侧击雷的均压环，卫生间局部等电位，还有接地土壤的接地效果，当地水位，地质状况。

大神教你如何看懂电气图一、电气施工图识图一般步骤1．详看图纸说明拿到图纸后，首先要仔细阅读图纸的主标题栏和有关说明，如图纸目录、技术说明、电器元件明细表、施工说明书等，结合已有的电工知识，对该电气图的类型、性质、作用有一个明确的认识，从整体上理解图纸的概况和所要表述的重点。

2．看概略图和框图由于概略图和框图只是概略表示系统或分系统的基本组成、相互关系及其主要特征，因此紧接着就要详细看电路图，才能搞清它们的工作原理。

概略图和框图多采用单线图，只有某些380／220V低压配电系统概略图才部分地采用多线图表示。

3．看电路图是看图的重点和难点电路图是电气图的核心，也是内容最丰富、最难读懂的电气图纸。

看电路图首先要看有哪些图形符号和文字符号，了解电路图各组成部分的作用、分清主电路和辅助电路，交流回路和直流回路。

其次，按照先看主电路，再看辅助电路的顺序进行看图。

看主电路时，通常要从下往上看，即先从用电设备开始，经控制电器元件，顺次往电源端看。

看辅助电路时，则自上而下、从左至右看，即先看主电源，再顺次看各条支路，分析各条支路电器元件的工作情况及其对主电路的控制关系，注意电气与机械机构的连接关系。

通过看主电路，要搞清负载是怎样取得电源的，电源线都经过哪些电器元件到达负载和为什么要通过这些电器元件。

通过看辅助电路，则应搞清辅助电路的构成，各电器元件之间的相互联系和控制关系及其动作情况等。

同时还要了解辅助电路和主电路之间的相互关系，进而搞清楚整个电路的工作原理和来龙去脉。

4．电路图与接线图对照起来看接线图和电路图互相对照看图，可帮助看清楚接线图。

读接线图时，要根据端子标志、回路标号从电源端顺次查下去，搞清楚线路走向和电路的连接方法，搞清每条支路是怎样通过各个电器元件构成闭合回路的。

配电盘(屏)内、外电路相互连接必须通过接线端子板。

一般来说，配电盘内有几号线，端子板上就有几号线的接点，外部电路的几号线只要在端子板的同号接点上接出即可。

TIB1-63/3P 16A
TIB1-63/1P 16A
L3
N6
N PE
TIB1L-50/4P Ie=40A I n=30mA t=0.1S
N7
L1L2L3
N8 空调插座
L1L2L3 L3
备用
2.照明系统
❖ 是指光能的产生、传播、分配（反射、折射 和透射）和消耗吸收的系统，由电源、控制 器、室内空间、建筑内表面、建筑形状、工 作面等组成。
d ：导线截面
e ：线路敷设方式 f ：线路敷设部位
例： N1 BV-3×4 SC20 –FC
表示：N1回路，3根4mm2的铜芯聚氯乙
烯
塑料绝缘线，穿DN20的焊接钢管沿地板敷设
7、灯具在平面图上的表示：
abcdL f e
a :灯具数量
b：灯具型号
c ：灯泡数量
d ：灯泡容量，W
e ：灯具安装高度
❖ 下面的例子是某公寓的电气设计说明，通 过它来初步了解电气施工图的设计说明。
❖ 设计说明
❖ 一、设计依据
❖ 1 民用建筑电气设计规范》（JGJ/T 16—92）； ❖ 2 建筑物防雷设计规范》（GB 50057—94 2000
年版）；
❖ 3 有线电视系统工程技术规范》（GB 50200— 94）；
BVN-3*2.5
TIB1-63/1P
PVC16 CC
N1 照明
L1
10A
BVN-5*16 SC32 WC
TIB1-63/4P 50A
N2 照明
L2
10A
N3 插座
L3
L1
N4
L2
N5
插座 热水器插座 空调插座 空调插座
图1—13 某电气系统漏电开关箱系统图

工程施工电气图纸讲解大全工程施工电气图纸是指工程施工中所需的电气系统的设计图纸，是电气设计师根据工程需要绘制的一种图纸。

它包括电气系统的所有线路、电气设备的布置位置、电气设备的连接方式、配电箱的位置等信息。

电气图纸的内容丰富，复杂，需要专业知识和丰富的经验才能绘制出合格的电气图纸。

电气图纸的种类工程施工电气图纸可以分为主要为布线图、设备布置图、回路图、接线图等四类。

1. 布线图布线图是电气系统中最为基本的一种图纸，它显示了不同电气设备之间的连接方式，包括主要设备之间的电缆连接方式，设备到配电箱的连接方式等。

通过布线图可以清晰的了解电气系统的整体布置方式以及设备之间的连接关系，是电气系统的基础。

2. 设备布置图设备布置图显示了电气设备在工程中的布置位置，包括各种电气设备（如配电箱、开关箱、插座等）的安装位置和数量，通过设备布置图可以清晰的了解各种电气设备在工程中的布置情况，为施工提供了便利。

3. 回路图回路图是电气系统中的重要图纸，它显示了电气系统中的各种电路连接方式，通过回路图可以清晰的了解电气系统的电路设计和连接方式，是电气系统中不可或缺的一种图纸。

4. 接线图接线图显示了电气系统中各种设备的接线方式，包括设备的接线端子位置，接线方式，电缆的规格等信息，通过接线图可以清晰的了解电气系统中各种设备的接线方式，为施工提供了便利。

电气图纸的绘制要求1. 电气图纸的内容要准确：电气图纸是施工的依据，要求图纸上的内容准确无误，电气设计师需要严格的设计和检查，确保绘制出的电气图纸内容准确。

2. 电气图纸的标准化：电气图纸要符合相关的标准和规范要求，包括绘制尺寸、图纸格式、图纸编号等，要求图纸规范化，以便施工人员能够准确有效的进行施工工作。

3. 电气图纸的清晰化：电气图纸上的内容要求清晰可辨认，包括线路、设备、连接方式等信息，要求图纸上的信息清晰，便于施工人员的理解和操作。

4. 电气图纸的完整化：电气图纸应该包括电气系统的所有内容，包括各种图纸之间的关联性，要求图纸内容完整，不遗漏任何细节信息。

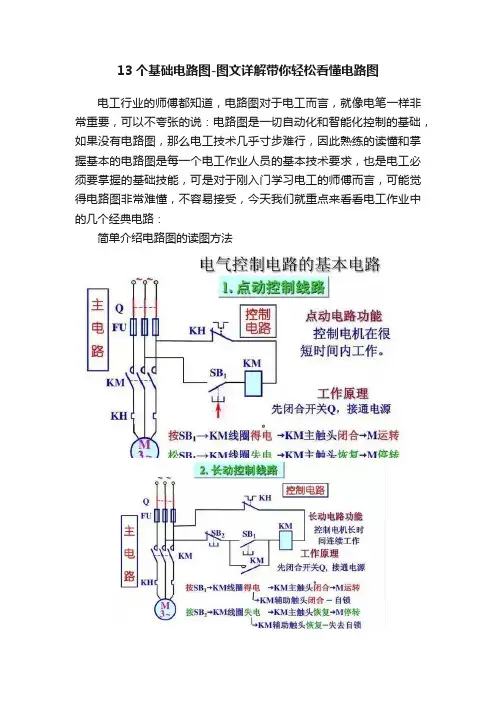

13个基础电路图-图文详解带你轻松看懂电路图
电工行业的师傅都知道，电路图对于电工而言，就像电笔一样非常重要，可以不夸张的说：电路图是一切自动化和智能化控制的基础，如果没有电路图，那么电工技术几乎寸步难行，因此熟练的读懂和掌握基本的电路图是每一个电工作业人员的基本技术要求，也是电工必须要掌握的基础技能，可是对于刚入门学习电工的师傅而言，可能觉得电路图非常难懂，不容易接受，今天我们就重点来看看电工作业中的几个经典电路：
简单介绍电路图的读图方法。

一步一步教你如何看懂施工图一、识图1、先看现场平面布置图，了解工程概况及周围建筑对本工程的影响。

2、再看施工组织，大概了解工程的具体施工情况。

3、看施工结构图和建筑图，两图结合看，整体了解工程概况。

4、详细看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。

5、结构图从轴线尺寸看，查看剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符。

梁、板等原位标高是否正确，卫生间板面是否标注详细，沉降缝处的结构处理是否合适，楼梯的做法是否详细，各种洞口的详细做法。

6、建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理，梁、柱等布置是否美观，位置、尺寸与结构图是否一致，各种洞口有无遗漏。

7、建筑做法是否合理，防水材料，涂料，瓷砖等二、建筑图纸符号大全在建筑设计图中：l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁、z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。

@表示钢筋间距Φ表示钢筋型号。

下面谈谈一些经验，与博友共享。

1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。

2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。

“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。

没有打勾的，非该设计所采用的做法。

3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。

”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。

(长方形环络长约340--350mm，宽约180mm--190mm)。

4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200。

教你三步看懂电路图基本电路图讲解
电路图是很多同学在学习物理科目时比较头疼的一个环节，想当年小编就是败在了电路图上才选择了学文科！下文小编给大家整理了电路图的学习教程，供参考！
 教你如何散步简单看懂电路图1、根据由大到小，由粗到细的顺序识读各
种电路图
 前面已谈到，一般的电路图主要有整机或系统方框图、板块或系统电路原理图、印刷电路板图和板块连线图等类型。

这些电路图各有各的用途和特点，但又有内在联系。

在识读这些电路图时，可以按照由大到小、由粗到细的顺序来识读。

这个顺序符合人们认识事物的一般规律，实践证明是行之有效的办法，可使初学者少走许多弯路。

 2、根据基本电路程式可以识读电路方框图（系统、板块或整机)
 前面谈到整机电路图有几种类型，其中组成方框图是其它类型电路图的基础，也是识读电路图的基础。

方框图又有整机简化方框图、整机详细方框图、板块组成方框图及系统方框图等类型。

有时，读者手边资料不全，可能没有上述各种方框图，或者方框图类型不全，为了正确、深入地读图，读者应当画出参考性组成方框图。

 根据基本电路程式，可画出电路方框图。

根据整机电路原理图的电路程式可画出整机组成方框图，根据板块电路图的电路程式可画出板块系统组成方框图，根据系统电路图的电路程式可画出系统方框图。

电路组成方框图不反映电路的具体结构，主要是反映电路的功能，反映信号的变换过程，反映各级电路或各系统电路之间的联系，反映各种信号的来龙去脉。

实际上，看电。
