泳池空调方案

室内游泳池空调设计第一篇：室内游泳池空调设计本文分析了室内游泳馆池厅的空气状态参数的确定和通风量的计算方法，介绍了防止围护结构结露的措施，并对池区与观众区空调系统划分、气流组织以及提高人员热舒适感等问题进行了探讨。

空气状态、通风量、防结露措施、气流组织随着人民生活水平的提高，一些星级宾馆、一些小区或体育健身中心，往往配建室内游泳池。

为此，小型室内游泳池空调设计，也就越来越普遍。

室内游泳池由于其高湿，因此需重点解决其结露和闷热的问题，本文就本人所做的某学校室内游泳馆工程，谈对游泳池设计的几点体会。

一：工程概况该游泳馆总建筑面积为4000㎡，它包括一个50×25m的标准游泳池及一座600人的看台及一些辅助用房。

它主要是为满足校内学生教学训练的要求，同时又能举办小型的体育比赛。

二：室内空气参数的确定为保证人员在出水后和入水前的舒适性，按国际游泳池设计标准规定，池厅空气温度应高于池水温度1～2℃，相对湿度一般为50～70%，但不超过75%，风速控制在0.2m/s左右。

同时，为防止冬季围护结构结露，国际游泳池设计标准规定池厅内空气含湿量不大于14g/kg。

本工程池水温度设定为26℃，因此室内空气温度取27℃。

由于空气湿度对人们的舒适感也有密切的关系。

相对湿度低，空气干燥同时空气中水蒸汽分压力低，会使刚出水面的润湿皮肤表面水份蒸发加速，从人体带走蒸发潜热，容易使人产生寒冷的感觉。

同时水份蒸发多，室内空气含湿量增加，使消除室内余湿所需的通风量增加，则相应增加冬季加热送入室内新风的负荷。

若相对湿度过高，则室内空气含湿量过大，会使空气露点提高，使围护结构内表面产生结露现象，综合以上利弊分析，本工程采用60%，此时室内空气的含湿量为13.3g/kg，露点温度为18℃。

由于观众区同池区同处一个大空间，在确定空气参数时，在满足运动员舒适感的前提下，也要兼顾观众的舒适感，若冬季观众区温度取27℃的话，则明显太热了，因此观众区温度根据舒适性空调要求取22℃。

XX市游泳馆暖通空调设计工程概况本游泳馆总建筑面积为12231m2，总座席1175座，地下一层，地上三层，主体高度为26.30m。

其中地下层主要布置设备用房、训练房及器材库等；地上层主要设置泳池、比赛大厅、观众席、观众休息厅及裁判室、运动员检录处、药检室、医务室、会议室、接待室、新闻中心等辅助用房。

空调系统设计1、观众区采用座椅送风口送风，将热湿处理后的空气直接送至观众身旁，在背向观众席的上方布置回风口，实现下送上回的气流组织方式。

这样做可以充分的保证观众区空气的新鲜度、舒适度，同时该区域空调系统可以不承担其屋面及灯光的冷负荷，从而有效地节约能源。

观众区东、西看台各采用一套独立的空调系统，可根据需要单独或联合运行。

过度季节可用作补风系统，与屋顶排风系统配合实现全新风运行。

2、池区由于水处理的原因，水面有氯气挥发物，为保证该区域的空气品质，本区域设计了两套全新风空调系统，上送风，下排风，实现上送下排的气流组织方式。

两条主送风道与泳池的长边平行，分别在两侧池岸正上方的屋架下安装，每条送风道均设置两排送风口，其中一排采用圆环型风口，垂直向下送风，在池区与观众区之间形成一垂直风幕，在向池区提供冷热源的同时阻挡池区的热湿空气向观众区飘移。

另一排送风口采用角度可调的圆形喷口，斜向泳池中央送风，在泳池上部形成一水平风幕，可阻挡或减缓池区湿热空气的上升，有利于维持池区的正常温度及减少能量损失。

排风口布置在池岸边溢水槽的侧壁上，在地下层布置风道、风机，将含有微量氯气的湿热空气集中排至室外，该排风系统设有全热空气换热器，可以回收排风中的大部分能量，并传递给空调机组的进风，从而节省大量的能源。

3、其余辅助用房采用风机盘管加新风系统，在地上一层设计了两台新风换气机，用以置换通风，同时回收排风能量。

采暖系统设计在泳池四周池岸的垫层中设置低温热水地板辐射采暖系统，与池区的空调系统共同维持池区的室温。

该采暖系统不仅可以维持池区5℃的值班温度，还可以消除冬季地面冷辐射对运动员的伤害。

福建省游泳馆采暖空调设计游泳馆作为一个公共场所，为了保证游泳者的体验和安全，采暖和空调系统的设计至关重要。

福建省游泳馆采暖空调设计需要考虑到福建省的气候特点和游泳馆的使用需求。

一、气候特点分析福建省位于中国东南沿海地区，气候温和湿润，四季分明。

夏季炎热潮湿，冬季寒冷相对较温和。

因此，在游泳馆的采暖空调设计中，需要考虑到夏季的降温和湿度控制，以及冬季的供暖需求。

二、游泳馆采暖空调方案1. 夏季降温和湿度控制在夏季，游泳馆内的室温需要保持在舒适的范围内，同时还需要控制湿度，以提供良好的游泳环境。

（1）采用中央空调系统，根据游泳馆的面积和使用人数进行合理的负荷计算，确保冷却能力的充足。

（2）使用高效的除湿设备，将游泳馆内的湿度控制在适宜的范围内。

（3）利用风机盘管等设备进行局部降温，确保游泳馆的不同区域都能达到舒适的温度要求。

2. 冬季供暖需求冬季的寒冷气温要求游泳馆提供舒适的室内温度，以保证游泳者的健康和使用体验。

（1）采用地暖系统，将供热设备布置于游泳馆地板下方，通过地板辐射将热量均匀分布，确保室内温度的稳定性。

（2）利用太阳能热水系统将太阳能转化为热能，供应游泳馆的热水需求，提高能源利用效率。

（3）在游泳馆进口处设置空气帘，防止室内热量散失，并减少冷空气的进入。

三、节能措施除了提供舒适的采暖空调系统外，福建省游泳馆采暖空调设计还应考虑节能措施，以减少能源消耗和对环境的影响。

1. 采用高效的设备选用具有高能效比的空调机组和热泵设备，减少能源浪费，提高制热制冷效果。

2. 利用可再生能源结合福建省的气候优势，考虑利用太阳能和地热能等可再生能源，减少对传统能源的依赖。

3. 合理运行管理通过合理的运行管理，控制空调设备的开关时间和温度设定，以减少能源的浪费。

4. 设备维护保养定期对采暖空调设备进行维护保养，确保设备的正常运行和高效能力，延长使用寿命。

综上所述，福建省游泳馆采暖空调设计需要充分考虑福建省的气候特点和游泳馆的使用需求。

室内恒温泳池空调专项设计方案一、总体概述二、房间布局设计根据恒温泳池的大小和形状，进行合理的房间布局设计。

应将冷气流的吹出口布置在室内的上部，以保证室内空气的循环，避免冷气直接吹向泳池的水面，造成水面的湿度过大。

三、空调系统设计1.常用空调设备有风冷式空调和冷水机组。

对于室内恒温泳池，应选择冷水机组作为空调设备，以保证稳定的温度调节和湿度控制。

2.冷水机组的制冷量应根据池水的体积和周围环境温度来确定，同时还需要考虑到室内空气的温度和湿度，确保能够满足泳池内的温湿度要求。

3.设计冷水机组的供水温度应根据泳池恒温所需的温度来确定。

一般情况下，室内恒温泳池的温度控制在25-30℃之间。

4.冷水机组应设有自动调节的温度控制系统，根据温度传感器检测到的室内温度，自动调节制冷量，以实现恒温控制。

5.同时，冷水机组还应设有湿度控制系统，根据湿度传感器检测到的室内湿度，自动调节加湿或除湿的功能，以保持室内湿度在适宜范围内。

四、空气循环和过滤系统设计1.室内恒温泳池应设置空气循环和过滤系统，以保证室内空气的清洁和循环。

2.空气循环系统应包括风扇和风道，将室外新鲜空气通过过滤后送入室内，同时将室内热空气排出室外。

3.过滤系统应包括粗过滤网、高效过滤器和臭氧发生器等，用于清除空气中的粉尘、烟雾和细菌等有害物质。

4.过滤系统还应设置定期清洗和更换过滤器的功能，以保证其过滤效果并延长使用寿命。

五、设备安装和维护1.根据设计方案，进行空调设备的安装和调试工作。

注意安装位置的合理选择，避免对泳池内部造成影响。

2.使用全自动控制系统，进行空调设备的运行和调节。

定期检查设备的运行状态和温湿度控制效果，及时进行维修和更换。

3.定期清洁和更换空气过滤器，保证过滤系统的正常运行并提高空气质量。

4.如有需要，可以采取其他辅助措施，如加湿器和除湿器，以增加或减少室内湿度。

六、安全措施1.在设计和使用过程中，应遵循相关的安全规范和标准，确保设备和空气质量的安全。

室内游泳馆通风空调设计游泳馆室内设计参数对于新建室内游泳池设计参数取值的建议：以往，国内酒店的室内游泳池的设计水温（即泳池水表面温度）大多采用27℃，冬季室内干球温度通常定为29℃。

我们在调研过程中发现，即使在水温为29℃，空气温度为29℃，相对湿度为78%的休闲型的室内游泳馆中，在馆内游泳的四位年青人出水后都有冷感；而在一个室内干球温度31℃、相对湿度60%的SPA的浴池大厅内调研时，受访者无论长幼均无不适的冷感或闷热感。

如今，已经有一些有经验的酒店管理公司提出，酒店中的休闲型的室内游泳池的水温宜提高到30~32℃，其室温应为31~33℃；此前，上海金茂大厦凯悦酒店的室内游泳馆在其设计和运行中，均已将游泳馆池厅的室温提高到31℃。

因此，在具体的工程设计中室内游泳馆池厅的温度以及池水温度究竟如何取值，应事先与建设方或管理公司充分沟通后确定。

相关的检测资料表明，当环境的相对湿度在40%~60%的范围内时，空气中可检出的细菌、病毒和微生物数量极少，有的几乎为零；但过低的相对湿度会加速水分的蒸发，造成从泳池中出来的人会因体表水迅速蒸发出现不适的冷感，故笔者建议室内游泳馆池厅内的设计相对湿度宜控制在50%~60%的范围以内。

（注：本篇来源于互联网，作者不详，特此说明）。

围护结构的传热系数冬季，为防止室内游泳馆围护结构内表面结露，应在设计工况下保持围护结构内表面温度比室内空气的露点温度高2.8℃。

于是，根据已经确定的室内、外计算温湿度可按下式初算出防止围护结构内表面结露所需传热系数K f：（1）式中K f——围护结构防止内表面结露的最大传热系数，W/（m2·℃）；α——围护结构内表面换热系数，计算时可取8.7W/（m2·℃）t n——室内干球温度，℃；t w——冬季室外空气调节计算干球温度，℃；t nb——冬季围护结构内表面温度，即等于室内空气的露点温度加2.8℃。

在围护结构传热系数的防表面结露的校核计算时，有一点应引起注意，室内设计参数表所列出的池厅冬季的温、湿度，通常是根据一般规定或标准作出的选用值，并非设计工况下的确切计算值。

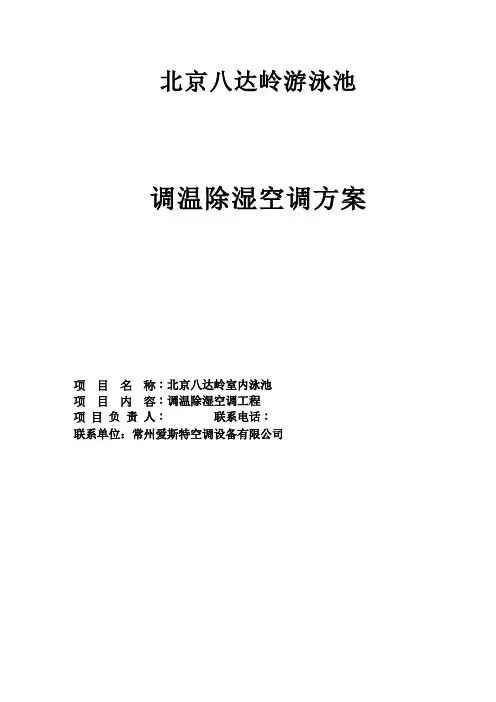

北京八达岭游泳池调温除湿空调方案项目名称：北京八达岭室内泳池项目内容：调温除湿空调工程项目负责人：联系电话：联系单位：常州爱斯特空调设备有限公司一、设计要求及依据：一、项目描述及要求本项目位于北京。

北京年平均气温℃左右，夏日温暖，冬季严寒干燥。

该室内游泳池面积218平方米，水体积327立方米，设计水温为27℃，另外儿童深水池26平方米，儿童浅水池10平方米，设计水温30℃。

馆内空气温度为28℃，相对湿度为65%.此游泳池，开放时刻需要对室内空气除湿，保证室内空气质量，爱惜人的健康，没有冷凝水破坏装饰，损坏建筑物等，同时要求游泳场馆设备平安靠得住、高效经济、操作简便，运行靠得住，运行费用低。

值得注意的是，只要将游泳池室内的空气温度维持得高于池水温度，就可降低池水的蒸发速度。

若是放任气温下降得低于池水温度，那么就会大大增加蒸发损耗及维持需要的室内状态所需要的能源。

二、设计依据及原那么：甲方提供的相关图纸资料《游泳池和水上游乐池给排水设计规程》（CECS14：02）《建筑给水排水设计标准》（GB50015-2003）《人工游泳池水质卫生标准》（GB9667-1996）《采暖通风与空气调剂设计标准》（GB50019-2003）《通风与空调工程施工及验收标准》（GB50243-2001）《水泵隔振技术标准》（CECS59-1994）《紧缩机，风机，泵安装工程施工及验收标准》（GB 50275--1998）二、关于室内游泳池空间、池水除湿加热恒温系统：一、一样室内泳池工程中容易存在的问题:关于室内泳池，日常能源消耗主若是空调和池水加热制冷所消耗的费用，因此选择适合的空调和池水加热系统超级重要。

针关于泳池区空调和水加热部份的设计建设，一样一般项目往往存在能源费用高、冬季玻璃起雾结露、装饰被侵蚀、氯味充满遍地等等情形，下面咱们将存在的问题一一剖析：(1)、设计系统是单独分散的一样设计是暖通专业负责区域空调设计，能知足夏天制冷、冬季制热的要求。

某体育类游泳馆的空调设计本文主要介绍了游泳馆空调系统的设计情况，比赛大厅、训练大厅、观众区采用分开设置的全空气空调系统。

比赛大厅池边区域、训练大厅池边区域、部分更衣室设置地板辐射热水采暖，并对游泳池冷负荷以及通风量的计算作简单说明。

最后结合本工程，提出对游泳馆暖通设计中出现的防结露措施。

标签：游泳馆;全空气空调系统;防结露随着国民经济的持续发展，人民生活水平的不断提高，游泳已经成为广大人民群众所喜爱的健身方式。

近年来，在全国各地兴建了大量用于比赛或群众娱乐的游泳场馆。

为此，游泳馆暖通空调设计越来越普遍。

而对于游泳馆，由于常年处于高温高湿的环境，暖通空调设计尤其重要，在设计中主要控制以下几点：1）确保池区的温湿度来满足运动员的舒适度。

2）游泳馆常年处于高温高湿环境，需用有效的措施来达到防结露要求。

3）对观众区设独立空调系统来满足观众区的舒适度。

1、工程概况本游泳馆位于江苏省盐城市，建筑面积26849.54m2，建筑高度24m，属乙级体育建筑，可举办省级和单项全国比赛。

场馆内设置50m×25m的比赛池、25m×25m的跳水池、45m×15m的训练池各一个。

整栋建筑夏季供冷，冬季供热。

夏季，能源中心提供供、回水温度为6℃/13℃的空调冷冻水;冬季，能源中心提供蒸汽，蒸汽温度150℃、压力0.6MPa，经汽-水换热器后供给空调系统60℃/50℃的空调热水，供池区空调及地板采暖系统。

2、空调通风设计2.1室内空气设计参数确定2.1.1干球温度因游泳馆的特殊性，若空气温度低于池水水温，池水表面蒸发加剧，能量消耗大，运动员出水面后寒冷感越强，因此空气温度必须比池水水温高，但如果一味的提高空气温度，对舒适性以及能耗都很不利，根据有关文献数据，空气温度比池水水温高1～2℃为宜。

2.1.2相对湿度对于游泳者，出水面后如果相对湿度低，身体表面的水蒸发快，寒冷感就越强。

反之如果相对湿度高，结露的可能性越高，对结构的腐蚀越严重。

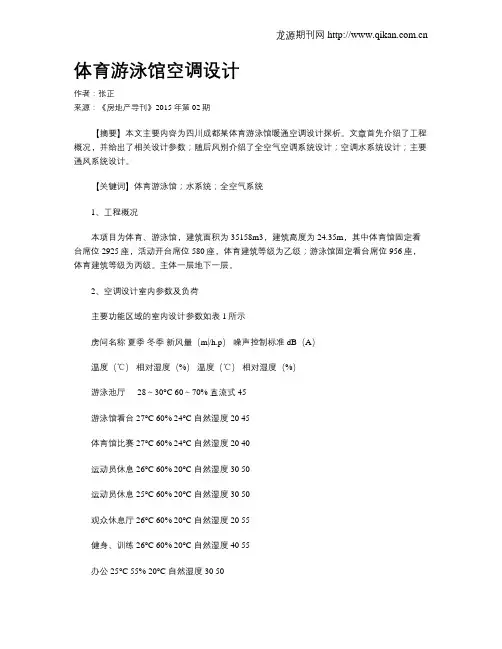

体育游泳馆空调设计作者：张正来源：《房地产导刊》2015年第02期【摘要】本文主要内容为四川成都某体育游泳馆暖通空调设计探析。

文章首先介绍了工程概况，并给出了相关设计参数；随后风别介绍了全空气空调系统设计；空调水系统设计；主要通风系统设计。

【关键词】体育游泳馆；水系统；全空气系统1、工程概况本项目为体育、游泳馆，建筑面积为35158m3，建筑高度为24.35m，其中体育馆固定看台席位2925座，活动开台席位580座，体育建筑等级为乙级；游泳馆固定看台席位956座，体育建筑等级为丙级。

主体一层地下一层。

2、空调设计室内参数及负荷主要功能区域的室内设计参数如表1所示房间名称夏季冬季新风量（m|/h.p）噪声控制标准dB（A）温度（℃）相对湿度（%）温度（℃）相对湿度（%）游泳池厅 - - 28～30°C 60～70% 直流式 45游泳馆看台 27°C 60% 24°C 自然湿度 20 45体育馆比赛 27°C 60% 24°C 自然湿度 20 40运动员休息 26°C 60% 20°C 自然湿度 30 50运动员休息 25°C 60% 20°C 自然湿度 30 50观众休息厅 26°C 60% 20°C 自然湿度 20 55健身、训练 26°C 60% 20°C 自然湿度 40 55办公 25°C 55% 20°C 自然湿度 30 50新闻发布 26°C 60% 20°C 自然湿度 20 45检录 26°C 60% 20°C 自然湿度 20 50贵宾 25°C 60% 20°C 自然湿度 30 45依据暖通空调负荷计算及分析软件设计得出本体育游泳馆集中空调逐时冷、热负荷的综合最大值如下：体育馆计算总冷负荷：2256kW，计算总热负荷：1299kW；游泳馆计算总冷负荷：1145kW，计算总热负荷：746kW；另供生活用热水总热负荷：738kW，游泳馆池水初次加热为1211.5kW，维持加热为601kW。

室内游泳馆通风空调设计游泳馆室内设计参数对于新建室内游泳池设计参数取值的建议：以往，国内酒店的室内游泳池的设计水温（即泳池水表面温度）大多采用27℃，冬季室内干球温度通常定为29℃。

我们在调研过程中发现，即使在水温为29℃，空气温度为29℃，相对湿度为78%的休闲型的室内游泳馆中，在馆内游泳的四位年青人出水后都有冷感；而在一个室内干球温度31℃、相对湿度60%的SPA 的浴池大厅内调研时，受访者无论长幼均无不适的冷感或闷热感。

如今，已经有一些有经验的酒店管理公司提出，酒店中的休闲型的室内游泳池的水温宜提高到30~32℃，其室温应为31~33℃；此前，上海金茂大厦凯悦酒店的室内游泳馆在其设计和运行中，均已将游泳馆池厅的室温提高到31℃。

因此，在具体的工程设计中室内游泳馆池厅的温度以及池水温度究竟如何取值，应事先与建设方或管理公司充分沟通后确定。

相关的检测资料表明，当环境的相对湿度在40%~60%的范围内时，空气中可检出的细菌、病毒和微生物数量极少，有的几乎为零；但过低的相对湿度会加速水分的蒸发，造成从泳池中出来的人会因体表水迅速蒸发出现不适的冷感，故笔者建议室内游泳馆池厅内的设计相对湿度宜控制在50%~60%的范围以内。

围护结构的传热系数冬季，为防止室内游泳馆围护结构内表面结露，应在设计工况下保持围护结构内表面温度比室内空气的露点温度高2.8℃。

于是，根据已经确定的室内、外计算温湿度可按下式初算出防止围护结构内表面结露所需传热系数K f ：()()w n nb n f t t t t K --=/α （8—5） 式中 K f ——围护结构防止内表面结露的最大传热系数，W/（m 2·℃）；α——围护结构内表面换热系数，计算时可取8.7W/（m 2·℃）t n ——室内干球温度，℃；t w ——冬季室外空气调节计算干球温度，℃；t nb ——冬季围护结构内表面温度，即等于室内空气的露点温度加2.8℃。

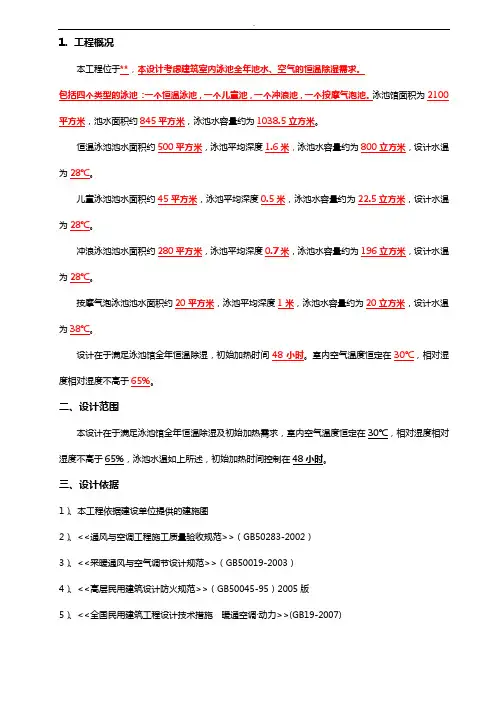

1.工程概况本工程位于**，本设计考虑建筑室内泳池全年池水、空气的恒温除湿需求。

包括四个类型的泳池：一个恒温泳池，一个儿童池，一个冲浪池，一个按摩气泡池。

泳池馆面积为2100平方米，池水面积约845平方米，泳池水容量约为1038.5立方米。

恒温泳池池水面积约500平方米，泳池平均深度1.6米，泳池水容量约为800立方米，设计水温为28℃。

儿童泳池池水面积约45平方米，泳池平均深度0.5米，泳池水容量约为22.5立方米，设计水温为28℃。

冲浪泳池池水面积约280平方米，泳池平均深度0.7米，泳池水容量约为196立方米，设计水温为28℃。

按摩气泡泳池池水面积约20平方米，泳池平均深度1米，泳池水容量约为20立方米，设计水温为38℃。

设计在于满足泳池馆全年恒温除湿，初始加热时间48小时。

室内空气温度恒定在30℃，相对湿度相对湿度不高于65%。

二、设计范围本设计在于满足泳池馆全年恒温除湿及初始加热需求，室内空气温度恒定在30℃，相对湿度相对湿度不高于65%，泳池水温如上所述，初始加热时间控制在48小时。

三、设计依据1）、本工程依据建设单位提供的建施图2）、<<通风与空调工程施工质量验收规范>>（GB50283-2002）3）、<<采暖通风与空气调节设计规范>>（GB50019-2003）4）、<<高层民用建筑设计防火规范>>（GB50045-95）2005版5）、<<全国民用建筑工程设计技术措施暖通空调·动力>>(GB19-2007)6）、<<空气调节设计手册>>（中国建筑工业出版社、第二版）7）、<<采暖空调制冷手册>>（机械工业出版社）8）、<<建筑设计防火规范>>（GB50016－2006）9）、PHNIX空气源模块和三联供机组的性能参数10）、国家现行的其他相关规范及措施。

关于游泳池空调系统设计：
1、游泳池的环境是湿度大、温度高（28℃，空气），并且温暖的湿空气是含有
腐蚀性的。

如果用中央空调来对泳池池厅进行空气调节，会造成如下结果：
A、空气温度很难满足要求。

B、大量带腐蚀性的温暖湿空气会随回风系统
进入中央空调主机，对主机造成严重的腐蚀，影响主机的使用寿命，会对风管系统造成腐蚀，带腐蚀性的气体也会污染其他公用中央空调的房间，造成空气质量下降。

所以，建议泳池空调应独立出来。

2、游泳池内的空调系统应该是负压运行，这点区别与中央空调的正压运行方
式。

原因是：泳池池厅内的空气是含氯带腐蚀性的空气，采用负压运行是为了避免该空气溢到其他房间，对装饰、结构造成腐蚀。

3、游泳池的空气温度一年四季都是28℃，因为我们在游泳池里只穿泳衣，而
中央空调房间里的人员是可以根据季节的变化来增减衣服，调节空气送风温度的。

4、泳池湿度大温度高，首先是要除湿，预防结露，并且要保证室内的通风符
合国家标准和要求。

而泳池专用空调是必须满足一下要求：1、空气除湿。

2、空气加热。

3空气恒温。

4、空气恒氧。

5、室内通风。

6、防止结露。

5、风管系统的送风口回风口应由专业设备商根据设备的使用要求及现场要求
进行设计。

6、中央空调提供游泳池所需要的热量和冷量。

这部分的负荷应由中央空调提
供，会对以后泳池空调采购成本会大幅下降。

综上几点，建议把泳池空调与会所中央系统分开。

《游泳馆空调设计》总结本文根据魏文宇、丁高、张力2004年出版的《游泳馆空调设计》总结而成。

文中均为本人总结的设计要点，有不详之处请查阅原书。

观点谬误的地方，欢迎高人指点。

一、需要关注的几个问题：➢防止围护结构结露；➢通风换气、排除氯气；➢良好的气流组织，降低能耗，提高舒适度；二、室内设计参数比赛性的参数较严格，水温24-27度，室温26-28度，且室温比水温高1-2度；但我们大部分设计的都是娱乐性或者训练性的，水温及室温动控制在24-30度即可，但室温比水温高1-2度的要求不能变，否则人员出水会冷。

风速不得超过0.3m/s,相对湿度不超过75%最常用的设计参数为室内干球温度28度，相对湿度70%，冬夏一样。

水温26度。

有观众席的正式场馆，观众席干球温度26度，相对湿度65%，冬夏一样。

三、防止围护结构结露的方式：1.围护结构为墙体的，主要就是加保温，防冷桥，防止内壁结露；2.围护结构为玻璃的➢一般都会选双层玻璃窗，有的还采用了中空镀膜反射双层玻璃窗；➢玻璃室内侧，由地板上的条缝送风口延玻璃面向上送热风；围护结构四周设置暖气片好像也能起到类似作用；➢双层中空玻璃内可以通入干燥空气；➢所有冷桥均要做隔热处理，最好能辅以局部采暖。

四、通风换气、排除氯气的设计新风量，按池面面积18m3/(h.m2)选取，满足排除氯气；按每人50m3/h供新风，满足卫生。

取两者大值。

散湿量按照水面、池边和人员分别计算而后求和即可。

其中池水蒸发量一般不会超过0.2kg/(m2.h),我算完一般为0.13~0.15kg/(m2.h)；池边散湿量一般为0.02kg/(m2.h)；游泳馆最小通风量按照过度季除湿设计；正常通风量根据空调负荷，按照一次回风系统设计。

五、气流组织设计大的场馆要分区，观众席与游泳池要分开，游泳馆上部与下部要分开；有条件就用建筑结构等实物隔开，但这基本不可行；一般都是使用风幕做隔断，冬季设计难度较高：➢要注意下沉冷气流，通过风幕把气流托住；➢防止热气流上升，下部冷风灌入；➢防止观众席冷气流流入泳池区，使用竖向风幕拦截；➢防止观众席过热，观众席直接送风，观众席后部回风；总之大型场馆确实复杂，不是一两句话能说清的，有条件的还是要做气流模拟。

游泳池水处理设备和室内游泳馆的空调系统方案1游泳池水处理设备传统的游泳池水处理方式是通过池边或池底组建管道，与循环水池(箱)和游泳池的过滤器、消毒等设备相连，处理设备置于固定的机房内。

然而考虑到嵌入游泳池墙壁的管道容易渗漏，以及为了节能节水和节省建筑空间减小机房面积等问题，建议将传统过滤系统进行变革，本文介绍的一体化游泳池过滤设备是一套独有的无管道式过滤设备。

1 .1一体化游泳池过滤设备过滤设备只需安装在游泳池墙壁上，它已集合了聚光灯和过滤元件于一身，称为一体化游泳池过滤设备。

可以将过滤器的功效分为两个部分。

第一是物理过滤部分，它是将树叶、昆虫以及其他的微粒和生物清除；其次是化学消毒杀菌部分，它具有防止藻类因光合作用的滋生，确保游泳池舒适卫生。

池水的过滤是利用过滤精度高达6 ~15μm的过滤袋。

通过吸水口将池水吸人，经过滤袋过滤后，向前面及侧面的喷嘴排人泳池。

同时过滤袋配有一个投药篮，定时投放适量的药品，对池水进行消毒处理。

过滤袋的材质采用聚脂纤维材料，它能滤掉一般的细菌，且过滤方向为单向过滤，从而保证了出水水质的安全可靠，出水水质甚至可以达到国家饮用水的水质检测标准。

由于水的洁净度很高，因此水的景观效果更佳，在未投加硫酸铜的情况下，也有一种天然的蓝色，自然透明，清澈见底。

1.2 水处理工艺流程游泳池水一投药篮(毛发聚集器)一过滤袋(6微米)一循环水泵一热交换器一游泳池游泳池水处理流程见图1 。

1 ． 3 一体化游泳池过滤设备的特点一体化游泳池过滤设备以简单的系统代替了传统游泳池复杂的循环系统，综合起来具有以下特点。

( 1 )过滤设备：为整体构造，不需传统的机房、管道 ( 如：水下灯线管)等复杂系统。

( 2)功能配置：集循环过滤、冲浪 (可选 )、局部按摩、泡泡浴、清洁、消毒 ( 配合药品) 、喷泉、池底灯、扶手梯阶等为一体。

( 3 )过滤方式：采用膜过滤技术替代了传统的砂缸过滤，砂缸过滤的过滤精度为40m，而过滤袋的精度能达到6 - 1 5 t ~ m．比常见的细菌如大肠杆菌要小，提高了出水水质。

北京(Jing)地域游(You)泳池〔馆(Guan)〕暖通空(Kong)调设计要点张锡(Xi)虎1 室表里设计参数※ t n ＝28℃(池水温度26℃)ψn ＝70％, i N ＝16.8kcal/kg, d N ＝16.6g/kg, t D ＝22℃ψn ＝80％, i N ＝18.3kcal/kg, d N ＝19.1g/kg, t D ℃注： t n 室内空气干球温度ψn 室内空气相对湿度i N 室内空气焓值d N 室内空断气对含湿量t D 室内空气露点温度※ 北京地域夏季的室外空气设计参数为:t W ℃, t WS ℃, i N ＝19.4kcal/kg, d W※ 北京地域冬季的室外空气设计参数为:t W ＝－12℃, ψ＝45％, i W ＝－2.7kcal/kg, d W2 热湿负荷特点2.1 散湿量(1)人体(2)池水蒸发, 取决于池水和空气的水蒸汽分压力差。

当池水温度26℃※ t n ＝28℃, ψ·m 2※ t n ＝28℃, ψ·m 2当相对湿度ψ＝70％不变，而室温下降时，池水蒸发量将增加为： ※ t n ＝26℃, w ·m 2；※ t n ＝24℃, w ·m 2；※ t n ＝22℃, w ·m 2；※ t n ＝20℃, w ·m 2。

(3)湿地面(单元面积散湿量可近似按池水面散湿量的1/3计算)2.2 散热(Re)量(1)人体(Ti)和照明(2)池水蒸发带入的潜热量, 湿地面蒸发是将空气的显热转化潜热, 故不(Bu)计散热量。

(3)围护布局热量, 夏为正值(Zhi)、冬为负值。

2.3 热湿比、空调房间(Jian)的空气过程和空气处置过程。

3 夏季对空调通风系统的要求夏季空调主要是为解决室温过高〔除非围护布局热量很大才有此现象〕和供应新风。

空气处置为减焓除湿过程, 需再热(等湿加热), 再热量可按两种尺度:(1)相对湿度要求严格时, 按室内过程线要求。

北京地区游泳馆暖通空调设计要点及计算实例北京地区的游泳馆暖通空调设计要点主要包括室内空气质量控制、冷却负荷计算、水负荷计算、换气系统设计、热回收利用和能源节约设计等方面。

下面将详细介绍这些要点，并给出一个计算实例。

1.室内空气质量控制：游泳馆室内空气质量要求较高，需要保证空气清新，并有效控制湿度、温度和污染物浓度。

设计时要采用合适的换气量，选择适当的排风方式和排气口位置，以及配备高效的空气过滤系统，确保游泳馆室内空气质量符合要求。

2.冷却负荷计算：游泳馆的冷却负荷主要来自游泳池水体的散热和蒸发，还包括人员、灯光、设备等的散热。

根据游泳池的尺寸、水体温度要求、水质要求以及环境温度等因素，计算出游泳池的冷却负荷。

同时，考虑到冬季供暖的需求，还需要计算游泳馆的供暖负荷。

3.水负荷计算：游泳馆的水负荷主要指游泳池的补水量和排水量。

根据游泳池的尺寸、日平均使用时间、人流量等因素，计算出游泳池的补水量和排水量。

同时，还需考虑水质处理系统对水负荷的影响。

4.换气系统设计：游泳馆的换气系统要求能够有效排除游泳池蒸汽和污染物，并补充新鲜空气。

设计时要选择适当的换气方式（如机械通风、自然通风或混合通风），合理布置换气机组和风管系统，以及设置合适的排风口和进风口位置，确保室内空气质量符合要求。

5.热回收利用：游泳馆的热回收利用主要是指从游泳池水体和排风中回收的余热利用。

可以采用热泵、热交换器、余热回收系统等方式，将余热转化为供暖或热水使用，提高能源利用效率。

6.能源节约设计：游泳馆暖通空调系统的能源消耗较大，设计时应考虑采用高效节能设备和技术。

比如选择能效比较高的冷热源设备、高效换热器、智能控制系统等，以及合理设置供回水温度，减少能耗。

下面是一个游泳馆暖通空调设计的计算实例：假设游泳馆游泳池的尺寸为25m×15m×3m，室温要求为26℃，湿度要求为50%。

游泳池水体温度要求为27℃，环境温度为北京地区的平均冬季温度0℃。

游泳馆空调通风设计1。

概述游泳作为一种竞技体育项目和人民大众体育活动，日益得到广泛的发展。

作为开展这种体育活动的场所之一-—室内游泳馆，也在逐步发展，功能逐步完善.由于游泳馆具有特殊的建筑功能,因此，在空调负荷计算，空气处理方式，以及设备选择上都有不同于常规建筑的地方.2. 设计方案2。

1 建筑特点室内游泳馆常年使用，并且功能相对单一，因此,室内的设计状态常年一致。

由于其建筑功能，室内具有巨大的水面，水温基本不变.由于人员卫生要求，水体本身须循环处理,一般采用氯气消毒方式,室内空气氯气含量很高，室内的空气具有腐蚀性。

2。

2 空调、通风特点2。

2。

1 空调、通风要求由于氯气的毒性和腐蚀性，因此室内要保持一定的负压，因此要设置排风机。

在空气处理过程中，不可采用常用的一次回风方式，因为含有氯气的回风会腐蚀设备。

2。

2.2 负荷特点室内由于湿负荷很大,且常年一致，因此,一年四季均须除湿.同时，由于室内状态基本不变，水面温度也基本恒定，水面和空气存在一定的温差，加之水面面积巨大，在冬季形成较大的显热损失，不可忽略。

室内的负压要求，会产生很大的空气渗透,会带来很大的热、湿负荷，这点在计算负荷时也应根据实际情况，予以考虑。

2。

2。

3 空调目的根据冬夏季室外状态的不同以及室内的空气状态,确定空调的方案，同时也用于判断各负荷是否可以做为设计裕量而忽略。

冬季,室外温度低，空调的目的是保暖和除湿；夏季，室外温度高，湿度大,空调的目的是降温和除湿。

2。

2.4 能耗要求由于必须采用直流式系统，运行能耗是相当大的，因此要采用一定的节能措施，如采用热回收装置，可以节约能耗.根据热回收的机理不同,可以分为显热回收和全热回收两种，本例中采用全热回收方式，逆流换热。

2。

3 负荷计算负荷计算应该将控制范围内一切对室内温度和湿度产生作用的因素统一考虑，但是在实际分析和设计过程中,根据室内的具体情况和人员的接受程度，以及空调的目的不同，可以将某些负荷忽略，为实际运行提供更广阔的空间。

泳池空调方案泳池空调方案由于游泳池处于地下并且前后左右以及上方均为空调区域，使得室内负荷以照明与设备负荷为主，冬夏季恒定为60w/ m2 ，夏季将新风处理到较低露点后，与回风混合再热送入室内，为减少再热量，对处理后的新风进行排风显热回收，同时考虑将回收后的新风部分送入设备监控室与配电间，力求控制电加热器再热温差在1~2℃之内；冬季将新风处理到送风状态点承担室内余热余湿。

为安装方便以及夏季为了提高除湿能力而使设备必须能够进行的大焓差处理特选用大金新风机，依据风系统阻力判断是否需要串联机械风机。

为提高舒适性，同时减小地下对室内热湿负荷的影响，再游泳池供水管接入泳池之前先沿池厅表面走一循环，以提高地面温度。

在气流组织上为不破坏虚空效果采用侧上送侧下回。

风管外包装饰柱状隔断均匀布置，在离吊顶0.5米处有环形风道连接各柱并与机房连接。

A．散湿量的计算1. 室内游泳池敞开水面的散湿量--泳池水表面散湿量，kg/h；---蒸发系数（常规30度以下可取19.1736）；--相对于水表面温度下的饱和空气的水蒸气分压力，bar；---空气中水蒸气分压力，bar；---水池表面积，m2；----标准大气压，Pa，101325；----当地实际大气压，Pa。

2. 人体散湿量=NQ/1000---人体散湿量，kg/h；N------人数，本项目取20；Q------成年男子极轻劳动下散湿量，g/h,本项目取109 g/h；3.合计W= + =34.33kg/hB．风量计算1.夏季新风量的计算根据新风机的处理能力（制冷量）反算处理焓差，考虑一定安全系数（1.15），得出计算焓差，由此与90%等相对湿度线相交可以得出机器露点X1，与室内状态点N1，绝对湿差为2g/kg,根据散湿量可取新风量为14000m3/h.2.冬季新风量的计算根据冬季室外状态，与室内状态点N2,得出绝对湿差为10.2g/kg,根据散湿量可取新风量为3000 m3/h因此可选新风机3000 m3/h，一台，5000 m3/h一台，6000 m3/h一台，夏季开三台，冬季开一台3000 m3/h，排风均为新风80%并相互匹配。
