电源线作业指导书

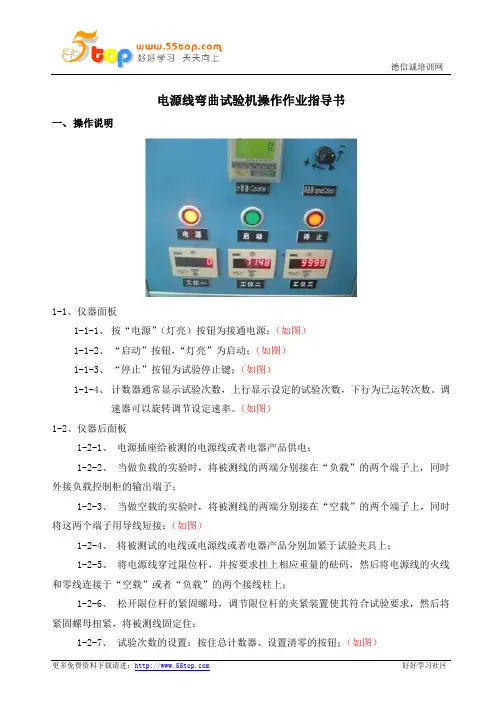

电源线弯曲试验机操作作业指导书一、操作说明1-1、仪器面板1-1-1、按“电源”（灯亮）按钮为接通电源；（如图）1-1-2、“启动”按钮，“灯亮”为启动；（如图）1-1-3、“停止”按钮为试验停止键；（如图）1-1-4、计数器通常显示试验次数，上行显示设定的试验次数，下行为已运转次数。

调速器可以旋转调节设定速率。

（如图）1-2、仪器后面板1-2-1、电源插座给被测的电源线或者电器产品供电；1-2-2、当做负载的实验时，将被测线的两端分别接在“负载”的两个端子上，同时外接负载控制柜的输出端子；1-2-3、当做空载的实验时，将被测线的两端分别接在“空载”的两个端子上，同时将这两个端子用导线短接；（如图）1-2-4、将被测试的电线或电源线或者电器产品分别加紧于试验夹具上；1-2-5、将电源线穿过限位杆，并按要求挂上相应重量的砝码，然后将电源线的火线和零线连接于“空载”或者“负载”的两个接线柱上；1-2-6、松开限位杆的紧固螺母，调节限位杆的夹紧装置使其符合试验要求，然后将紧固螺母扭紧，将被测线固定住；1-2-7、试验次数的设置：按住总计数器、设置清零的按钮；（如图）1-2-8、将左上方的计数器的清零按钮按下，使其复位；（如图）1-2-9、根据不同的实验条件旋转“转换”开关，转换到“空载”的位置或“负载”位置；1-2-101-2-10、按下“点动”按钮，观察是否符合试验的角度和速度；1-2-11、按下“启动”按钮（灯亮）开关，弯曲试验开始，当实验达到预定次数时，试验会自动停止；1-2-12、在试验过程中，当被测得电源线(或电线)已被弯断，则左上方计数器会自动停止计数。

此时用户可根据需要停机检查或换上新试样，也可以继续试验到结束；1-2-13、试验结束后，按“电源”按钮关机；二、注意事项2-1、为了更好的保护电机和驱动器，在不进行试验时，请尽量关闭电源；2-2、使用时保持曲折机的平稳固定，4个轮子需要锁死；2-3、试验机的传动构要定期检查；非工作时摆动机构上不要放置重物，否则容易损伤电机。

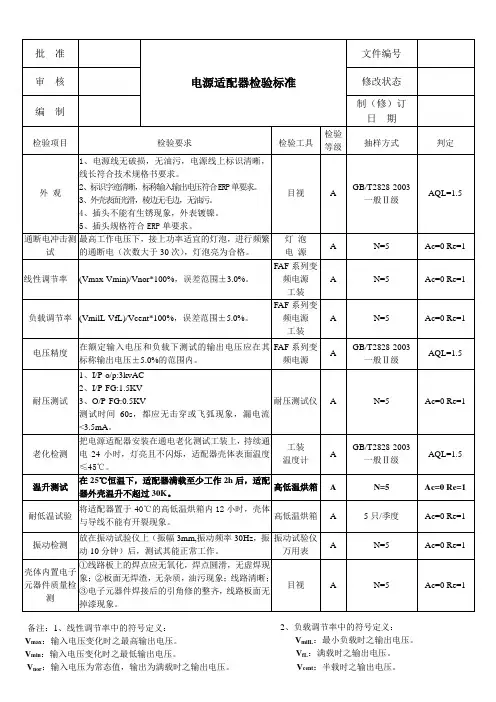

批准电源适配器检验标准文件编号审核修改状态编制制（修）订日期检验项目检验要求检验工具检验等级抽样方式判定外观1、电源线无破损，无油污，电源线上标识清晰，线长符合技术规格书要求。

2、标识字迹清晰，标称输入输出电压符合ERP单要求。

3、外壳表面光滑，棱边无毛边，无油污。

4、插头不能有生锈现象，外表镀镍。

5、插头规格符合ERP单要求。

目视 AGB/T2828-2003一般Ⅱ级AQL=1.5通断电冲击测试最高工作电压下，接上功率适宜的灯泡，进行频繁的通断电（次数大于30次），灯泡亮为合格。

灯泡电源A N=5 Ac=0 Re=1线性调节率(Vmax-Vmin)/Vnor*100%，误差范围±3.0%。

FAF系列变频电源工装A N=5 Ac=0 Re=1负载调节率(VmilL-VfL)/Vcent*100%，误差范围±5.0%。

FAF系列变频电源工装A N=5 Ac=0 Re=1电压精度在额定输入电压和负载下测试的输出电压应在其标称输出电压±5.0%的范围内。

FAF系列变频电源AGB/T2828-2003一般Ⅱ级AQL=1.5耐压测试1、I/P-o/p:3kvAC2、I/P-FG:1.5KV3、O/P-FG:0.5KV测试时间60s，都应无击穿或飞弧现象，漏电流<3.5mA。

耐压测试仪 A N=5 Ac=0 Re=1老化检测把电源适配器安装在通电老化测试工装上，持续通电24小时，灯亮且不闪烁，适配器壳体表面温度≤45℃。

工装温度计AGB/T2828-2003一般Ⅱ级AQL=1.5温升测试在25℃恒温下，适配器满载至少工作2h后，适配器外壳温升不超过30K。

高低温烘箱 A N=5 Ac=0 Re=1耐低温试验将适配器置于-40℃的高低温烘箱内12小时，壳体与导线不能有开裂现象。

高低温烘箱 A 5只/季度Ac=0 Re=1振动检测放在振动试验仪上（振幅3mm,振动频率30Hz，振动10分钟）后，测试其能正常工作。

1.将电芯组整齐的摆放在台面上。

2.将红线焊在电芯的正极上，黑线焊在电芯的负极上。

标准图一焊线1.注意正负极，不得焊反（黑色为负极，红色为正极）。

2.不得烫破电线及电芯表皮3.注意焊点不得有假焊虚焊现象4.焊点要圆滑光亮，不得有毛刺。

5.烙铁工作温度为：350℃±30℃作业后处理方式：1.自检，不良品返修。

2.良品放置入流水带。

核准审核制作制作日期2012-12-17 适用范围通用型移动电源作业指导书文件编号1.拉出相应长度的双胶纸后切断。

2.均匀整齐的贴在电芯的底面（贴背夹的那一面）标准图一贴胶纸1.粘贴时注意双面胶的长度控制2.粘贴后不得有双面胶纸翘起现象3.不得有破损现象作业后处理方式：1.自检，不良品返修。

2.良品放置入流水带。

核准审核制作制作日期2012-12-17适用范围通用型移动电源作业指导书文件编号1.将中框拿起，用剪钳将多余的水口剪去。

标准图一1.剪水口时注意不得刮花中框2.不得剪破中框3.剪水口时取下有用的部件（按键、导光柱等小部件）作业后处理方式：1.自检，不良品返修。

2.良品放置入流水带。

核准审核制作制作日期2012-12-17适用范围通用型移动电源作业指导书文件编号1.将导光柱装入定位柱内，用烙铁装其固定。

标准图一 1.注意不得烫伤导光柱2.不得烫穿底壳3.注意按键的位置，不得有偏斜现象。

4.作业时注意其他部件，不得损坏其他部件作业后处理方式：1.自检，不良品返修。

2.良品放置入流水带。

核准审核制作制作日期2012-12-17适用范围通用型移动电源作业指导书文件编号1.先将线路板按照卡位装入外壳内，装入时对应按键、充电USB。

2 .根据线路板上的螺丝孔取专用螺丝后用电动螺丝鐖将螺丝打入孔内固定线路板标准图一 1.不得将螺丝打滑丝。

2..打螺丝时，注意螺丝歪斜时退出重打。

3.打入螺丝后，线路板必须稳定牢固。

4.注意转接头卡片必须打牢固！作业后处理方式：1.自检，不良品返修。

通信电源设备施工作业指导书一、施工前的准备工作1.确定施工前的设备布置方案，包括设备位置、布线路径等。

2.检查施工现场的环境是否符合要求，确保安全施工。

3.查看设备和材料的配送情况，确保施工所需的设备和材料齐全。

二、设备安装1.根据设备安装图纸，安装设备支架和固定设备。

2.安装电源线路和信号线路，注意线路的敷设路径和固定。

3.进行设备的接地连接，确保接地电阻符合要求。

三、设备调试1.连接设备的电源线路，进行电源线的接线端子的连接，确保接线牢固。

2.按照设备调试程序，对设备进行调试。

3.检查设备的工作状态，确保设备正常运行。

四、设备保养和维护1.定期检查设备的运行状态，发现问题及时处理。

2.清洁设备的灰尘和污垢，确保设备散热良好。

3.定期更换设备的滤芯和保护装置。

五、施工安全注意事项1.施工现场必须戴好安全帽、安全鞋等个人防护用品。

2.在施工前，必须对电源进行正确的断电操作，并设置明显的安全警示标志。

3.严禁未经授权的人员操作设备，确保施工过程的安全性。

六、施工质量检验1.对设备的安装连接进行检验，确保接线牢固，接地电阻符合要求。

2.对设备的调试结果进行检验，确保设备正常运行。

3.对施工过程中的安全措施进行检验，确保施工过程的安全性。

七、施工总结与文件归档1.进行施工总结，对施工过程中遇到的问题和经验进行总结。

2.归档施工图纸、工作记录、设备调试记录等相关文件，确保文件的完整性和安全性。

以上是通信电源设备施工作业的基本指导内容，根据具体情况和实际需求，可以进行适当的调整和补充。

在施工过程中，应严格按照施工规范和安全操作要求进行操作，确保施工质量和安全。

同时，还应及时与相关人员进行沟通和协调，确保施工进度和效果的达到预期目标。
