超高压输电线路设计及安全评估一、背景介绍超高压输电线路是指额定电压等级超过1000千伏的输电线路，其设计和施工具有较高的专业性和技术要求。

超高压输电线路不仅可以将电力输送到更远的地方，而且可以实现更高的电能转换效率和更低的能源损耗。

然而，超高压输电线路的设计和建设也涉及到安全问题。

本文将从设计和安全评估两方面对超高压输电线路进行介绍和分析。

二、超高压输电线路设计超高压输电线路设计过程中需要考虑的因素较多，其中包括电气和结构两个方面。

1. 电气设计电气设计是超高压输电线路设计的核心。

其关键是要保证电力的传输效率和稳定性。

在电气设计过程中，需要考虑以下因素：(1) 电缆线路的选择：超高压输电线路中，一般采用空气绝缘线路和电缆线路两种形式。

电缆线路的应用更为广泛，因为它可以减少对环境的影响，提高电力传输的效率，降低损失。

(2) 线路参数的确定：线路参数包括电压等级、输电距离、线路类型、支架类型等。

在确定这些参数时需要综合考虑经济性、技术可行性和安全性。

(3) 周边环境的影响：超高压输电线路的建设需要考虑到周围环境的影响，如地形、气候、野生动植物等。

这些因素都会影响线路的布置和电气参数的选择。

2. 结构设计超高压输电线路的结构设计关系到线路的安全和可靠性。

在结构设计过程中，需要考虑以下因素：(1) 支架类型的选择：超高压输电线路的支架有多种类型，包括钢塔、混凝土塔、钢管塔、自锚式输电线路等。

在选择支架类型时需要考虑到铺设地形、环境和造价等因素。

(2) 受力计算：超高压输电线路在安装运行过程中受到的各种力学作用都要考虑到。

这些作用包括重力、风力、温度变化、冰雪覆盖等。

为此，需要进行精确的受力计算和模拟，以保证线路的抗风、抗冲击、抗拉伸等强度和稳定性。

(3) 材料选择：超高压输电线路使用的材料对其质量和寿命有着很大的影响。

在材料选择时，需要考虑到其强度、耐蚀性、耐疲劳性、连接可靠性等多方面因素。

三、超高压输电线路安全评估超高压输电线路的设计和建设需要经过严格的安全评估。

浅析110kV电缆的敷设及注意事项1、前言随着城市的发展和居民生活水平的提高，在电力系统设计施工中供电线路已普遍采用电力电缆。

是一项工种多，专业复杂的系统工程，尤其是具有专业性强，施工难度大，建设周期短等特点。

这些都决定了现阶段迫切需要改变传统的施工技术，以一种全新的视角来探讨电力工程施工技术具有重要的理论意义和现实借鉴作用。

2、电缆敷设方式电缆敷设方式是根据工作条件、环境特点、电缆类型、路径特点等因素来选择。

一般可归纳为直埋敷设、电缆沟敷设、排管敷设、隧道敷设等方式。

均采用上述几种敷设方式交互结合来进行电缆敷设。

其敷设方式主要有以下特点：2.1直埋敷设方式直埋敷设方式投资成本少，是最经济和简便的一种敷设方式，但安全性较差，易遭受外力破坏而损伤到电缆。

2.2排管敷设方式城市地下管网较密，道路狭窄或挖掘困难且交通繁忙。

为保护电缆电缆安全运行，排管敷设方式是一种常见的敷设方式。

其缺点是散热条件下降，载流量低。

2.3电缆沟敷设方式电缆沟敷设方式是较为常见的一种敷设方式。

电缆敷设更安全直观，可敷设的电缆条数较多，可抗外力的破坏。

其缺点是占地较宽，成本也较高。

2.4电缆隧道敷设方式电缆隧道敷设方式投资成本高，优点是可以同时容纳许多类型数量电缆，方便电缆的敷设、检修和维护，可以抗拒外力破坏。

3、工程案例分析工程包括敷设110kVXLPE电缆13.2km，安装绝缘接头12套，分段接头3套，户外终端头3套，连接组合电气密封终端头1组，交叉互联和过电压保护密封箱5套，土建部分有电缆桥l座，综合式电缆沟5km，预埋管道10处等。

施工特点是速度快，组织合理，使用国产机具，并总结了施工、管理经验。

现就XLPE电缆在城区敷设的安全技术措施和有关问题作简要介绍。

3.1电缆的特性⑴XLPE电缆的电缆芯温度容许连续运行达90℃，因而输送容量较大。

⑵XLPE电缆是固体绝缘结构，对敷设、安装、运行都比较简单方便。

⑶XLP三电缆的内、外半导体和绝缘体三者同时挤压成型，层间粘结密度高，另采用干式法交联，使绝缘体密度增大，微孔减少，其介质损耗给tgs值和电常数都比较小。

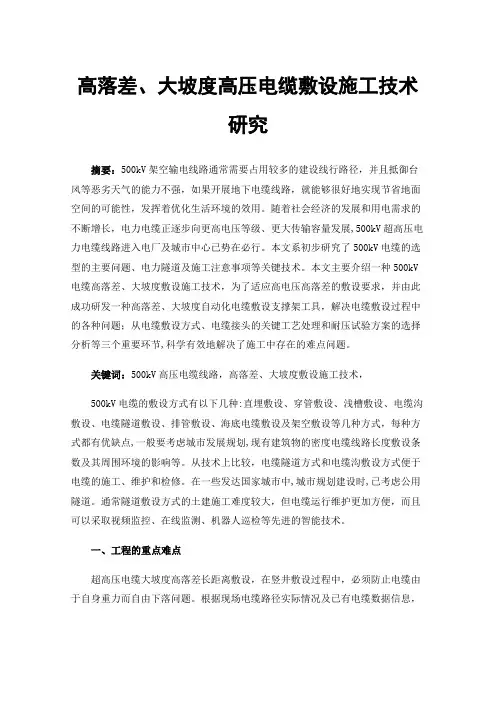

高落差、大坡度高压电缆敷设施工技术研究摘要：500kV架空输电线路通常需要占用较多的建设线行路径，并且抵御台风等恶劣天气的能力不强，如果开展地下电缆线路，就能够很好地实现节省地面空间的可能性，发挥着优化生活环境的效用。

随着社会经济的发展和用电需求的不断增长，电力电缆正逐步向更高电压等级、更大传输容量发展,500kV超高压电力电缆线路进入电厂及城市中心已势在必行。

本文系初步研究了500kV电缆的选型的主要问题、电力隧道及施工注意事项等关键技术。

本文主要介绍一种500kV 电缆高落差、大坡度敷设施工技术，为了适应高电压高落差的敷设要求，并由此成功研发一种高落差、大坡度自动化电缆敷设支撑架工具，解决电缆敷设过程中的各种问题；从电缆敷设方式、电缆接头的关键工艺处理和耐压试验方案的选择分析等三个重要环节,科学有效地解决了施工中存在的难点问题。

关键词：500kV高压电缆线路，高落差、大坡度敷设施工技术，500kV电缆的敷设方式有以下几种:直埋敷设、穿管敷设、浅槽敷设、电缆沟敷设、电缆隧道敷设、排管敷设、海底电缆敷设及架空敷设等几种方式，每种方式都有优缺点,一般要考虑城市发展规划,现有建筑物的密度电缆线路长度敷设条数及其周围环境的影响等。

从技术上比较，电缆隧道方式和电缆沟敷设方式便于电缆的施工、维护和检修。

在一些发达国家城市中,城市规划建设时,已考虑公用隧道。

通常隧道敷设方式的土建施工难度较大，但电缆运行维护更加方便，而且可以采取视频监控、在线监测、机器人巡检等先进的智能技术。

一、工程的重点难点超高压电缆大坡度高落差长距离敷设，在竖井敷设过程中，必须防止电缆由于自身重力而自由下落问题。

根据现场电缆路径实际情况及已有电缆数据信息，利用公式计算出各种敷设情况下的牵引力（总牵引力等于各段牵引力之和），然后选择合适的敷设工器具及方案。

1.敷设机具的布置。

部分项目全程采用输送机敷设的方式，500kV电缆的质量较重（约25kg/米），沿线必须合理安排敷设机具，避免牵引力过大硬性损伤电缆。

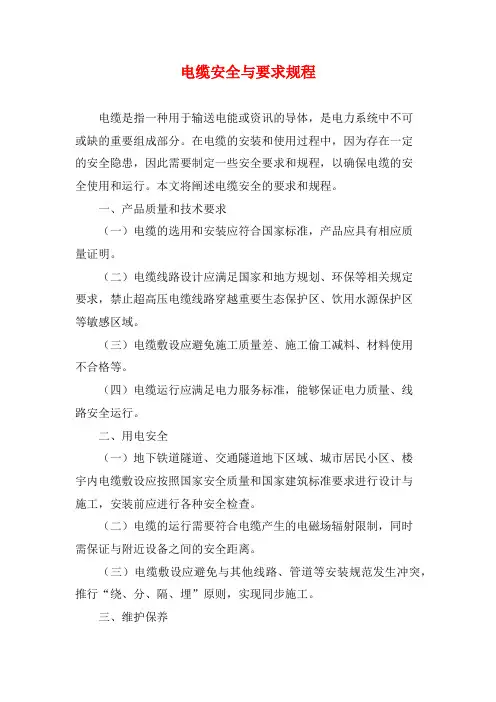

电缆安全与要求规程电缆是指一种用于输送电能或资讯的导体，是电力系统中不可或缺的重要组成部分。

在电缆的安装和使用过程中，因为存在一定的安全隐患，因此需要制定一些安全要求和规程，以确保电缆的安全使用和运行。

本文将阐述电缆安全的要求和规程。

一、产品质量和技术要求（一）电缆的选用和安装应符合国家标准，产品应具有相应质量证明。

（二）电缆线路设计应满足国家和地方规划、环保等相关规定要求，禁止超高压电缆线路穿越重要生态保护区、饮用水源保护区等敏感区域。

（三）电缆敷设应避免施工质量差、施工偷工减料、材料使用不合格等。

（四）电缆运行应满足电力服务标准，能够保证电力质量、线路安全运行。

二、用电安全（一）地下铁道隧道、交通隧道地下区域、城市居民小区、楼宇内电缆敷设应按照国家安全质量和国家建筑标准要求进行设计与施工，安装前应进行各种安全检查。

（二）电缆的运行需要符合电缆产生的电磁场辐射限制，同时需保证与附近设备之间的安全距离。

（三）电缆敷设应避免与其他线路、管道等安装规范发生冲突，推行“绕、分、隔、埋”原则，实现同步施工。

三、维护保养（一）定期进行电缆的检查和维护，特别是有些工作环境不良的地方，如高温、低温、潮湿等条件。

（二）加强保养，定期检查电缆的绝缘和外覆层，保证产品完好和工作期限的使用。

（三）在进行维护保养时必须断开电缆的电源，避免发生触电等危险事件。

四、规范管理（一）关于电缆故障和事故，应该建立完善的事故处理机制和应急预案。

（二）要建立起科学规范的工作制度，安排专人负责电缆设施的日常管理、安全防护、维护保养和使用管理等工作。

五、保障措施（一）建立安全监测系统，实时监测电缆运行过程中的电磁场强度、电气参数等，及时发现异常情况并采取相应的措施进行调节和处理。

（二）建立健全安全监管和检查机制，加强监督和检查工作，确保电缆的安全稳定运行。

（三）进行宣传教育，普及电缆的使用和安全知识，提高社会公众对电缆的安全认识和安全防护能力。

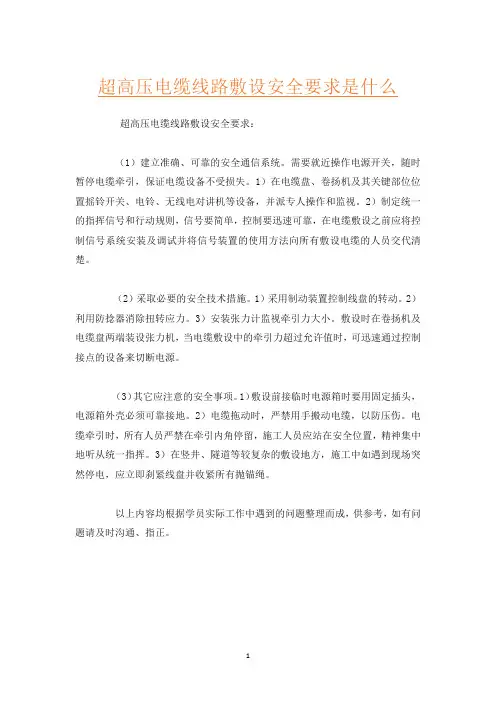

超高压电缆线路敷设安全要求是什么超高压电缆线路敷设安全要求：
（1）建立准确、可靠的安全通信系统。

需要就近操作电源开关，随时暂停电缆牵引，保证电缆设备不受损失。

1）在电缆盘、卷扬机及其关键部位位置摇铃开关、电铃、无线电对讲机等设备，并派专人操作和监视。

2）制定统一的指挥信号和行动规则，信号要简单，控制要迅速可靠，在电缆敷设之前应将控制信号系统安装及调试并将信号装置的使用方法向所有敷设电缆的人员交代清楚。

（2）采取必要的安全技术措施。

1）采用制动装置控制线盘的转动。

2）利用防捻器消除扭转应力。

3）安装张力计监视牵引力大小。

敷设时在卷扬机及电缆盘两端装设张力机，当电缆敷设中的牵引力超过允许值时，可迅速通过控制接点的设备来切断电源。

（3）其它应注意的安全事项。

1）敷设前接临时电源箱时要用固定插头，电源箱外壳必须可靠接地。

2）电缆拖动时，严禁用手搬动电缆，以防压伤。

电缆牵引时，所有人员严禁在牵引内角停留，施工人员应站在安全位置，精神集中地听从统一指挥。

3）在竖井、隧道等较复杂的敷设地方，施工中如遇到现场突然停电，应立即刹紧线盘并收紧所有抛锚绳。

以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。

1。

关于110kV电缆敷设中注意要点探讨作者：贺伟黄明烽来源：《华中电力》2013年第12期摘要：110kV电力电缆敷设和安装质量对今后电缆安全可靠运行起着至关重要的作用。

文章结合笔者的工作实践与总结，主要就110kV单芯电缆敷设过程中相关要点进行分析，主要从敷设方式、敷设前的准备、电缆敷设的要求并对电缆头的制作等方面进行论述，并提出了施工中的注意事项。

关键词：110kV；电缆敷设；电缆附件；端头安装随着我国城市化进程的发展和人们生活水平的提高，在电力系统设计施工中供电线路已普遍采用电力电缆。

是一项工种多，专业复杂的系统工程，尤其是具有专业性强，施工难度大，建设周期短等特点。

这些都决定了现阶段迫切需要改变传统的施工技术，以一种全新的视角来探讨电力工程施工技术具有重要的研究意义。

1 项目概述本工程包括敷设110kV XLPE电缆13.2km，安装绝缘接头12套，分段接头3套，户外终端头3套，连接组合电气密封终端头1组，交叉互联和过电压保护密封箱5套，土建部分有电缆桥l座，综合式电缆沟5km，预埋管道10处等。

施工特点是速度快，组织合理，使用国产机具，并总结了施工、管理经验。

现就XLPE电缆在城区敷设的安全技术措施和有关问题作简要介绍。

2 电缆的特性（1）XLPE电缆的电缆芯温度容许连续运行达90℃，因而输送容量较大。

（2）XLPE电缆是固体绝缘结构，对敷设、安装、运行都比较简单方便。

（3）XLP三电缆的内、外半导体和绝缘体三者同时挤压成型，层间粘结密度高，另采用干式法交联，使绝缘体密度增大，微孔减少，其介质损耗给tgs值和电常数都比较小。

3 电缆的敷设形式根据进口XLPE电缆的特点，从安全技术措施方面着重考虑以下几个问题。

3.1 XLPE电缆的敷设形式在城市中心敷设超高压电缆难度较大，审查设计时就考虑到如何避开各种障碍物，如何防止被人挖伤、防火、防潮、防过电压保护失效等问题，根据地形环境条件，采取110kV交联电缆沿10kV配电电缆外侧，自建电缆沟，平行走向。

高压电缆安装安全技术规程范本1、引言高压电缆是输送电力的重要设备，其安装质量关系到电力系统的安全可靠运行。

为了保障高压电缆安装的安全性，制定本安全技术规程，以规范高压电缆的安装过程，确保施工人员的人身安全和设备运行的稳定性。

2、高压电缆安装前的准备工作在进行高压电缆安装之前，必须做好以下准备工作：2.1 确认电缆路线及布设方案，保证布设路径通畅。

2.2 检查土建结构的支持能力是否满足要求，确认安装位置及方法。

2.3 确保相关安全防护设施完善，比如警示标识、防护网等。

3、高压电缆的铺设3.1 高压电缆的铺设应遵循规定的安装原则，尽量减少弯曲次数。

3.2 在电缆的弯头处应采取适当措施，避免过度弯曲导致电缆敷设不良。

3.3 电缆的接地应符合相关标准，确保接地可靠。

4、高压电缆的连接4.1 在连接高压电缆的过程中，必须严格按照规定的连接方法进行操作，确保连接牢固可靠。

4.2 连接部位应进行绝缘处理，避免因接触而引起漏电及其他安全隐患。

5、高压电缆的封闭及保护5.1 完成高压电缆连接后，应尽快进行封闭及保护，防止外部环境的影响。

5.2 高压电缆的保护措施应根据相关规定执行，确保电缆的安全。

6、高压电缆的试验6.1 在完成高压电缆的安装之后，应进行必要的试验，确保电缆的质量合格。

6.2 试验过程中必须按照相关标准操作，严格检查电缆的质量。

7、高压电缆的验收及保养7.1 高压电缆安装完毕后，需经过验收，验收合格后方可投入使用。

7.2 定期对高压电缆进行保养及检查，确保其安全可靠运行。

8、结语高压电缆的安装安全技术规程旨在规范高压电缆的安装过程，保障电力系统的安全稳定运行。

希望相关施工人员能够严格遵守规程，加强安全意识，共同维护电力系统的安全。

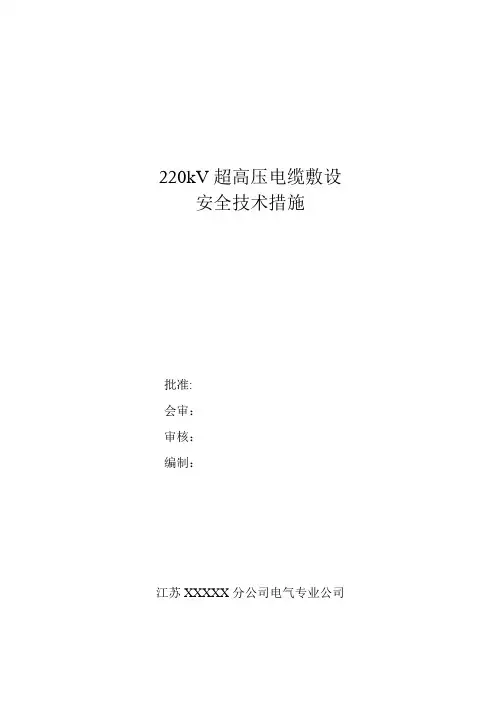

220kV超高压电缆敷设安全技术措施批准：会审：审核：编制：XXXXX分公司电气专业公司目录1.目的2.工程概况3.编制依据4.敷设前应具备的条件5.电缆敷设安全技术措施6.安全注意事项7.图片介绍1 目的为了保证XX电厂三期工程220kV超高压电缆敷设工作安全、有序、规地进行，确保电缆设备及人身安全，制定本措施。

2 工程概况XX电厂三期工程为2*600MW超临界机组，设两台启动备用变56A、56B，启动备用变电源分别从启动变区220kV架空导线上引接，220kV架空导线由一期220kV升压站2002间隔供电，两者之间通过3根（每相一根，每根长605米）220kV超高压1*630mm2单芯铜导体电缆连接。

220kV电缆选用瑞士Nexans公司产品，型号为XDPbT，电缆绝缘采用XLPE交联聚乙烯材料，电压等级U0/U为127/220kV，电缆重量19.22kg/m，电缆外径98.3mm，静态允许的最小弯曲半径1970mm，敷设时允许的动态最小弯曲半径4000mm，敷设时导线上允许的最大牵引力37.8kN。

3 编制依据3.1 《电气装置安装工程电缆线路施工及验收规》（GB501681-92）。

3.2 《电力建设安全工作规程》（DL5009. 1-2002）。

3.3 Nexans公司220kV电缆资料4 敷设前应具备的条件4.1 电缆敷设线路上清洁无杂物，管无杂物，管口及管无毛刺，电缆线路经验收合格。

4.2 电缆线路上其它施工作业业已完成，不发生交叉施工。

4.3 施工用电源准备到位。

4.4 施工器具准备齐全。

4.5 天气良好，光线充分。

4.6 通讯联络便捷、畅通。

5 电缆敷设安全技术措施5.1 根据电缆盘的重量（14吨）采用适当的起升装置及起升管或起重杆对电缆盘进行架设，电缆盘架设处地坪应平整结实，电缆盘架设应牢固可靠，盘上设专人监护，以防盘架倒塌伤及人员及电缆。

5.2 电缆敷设采用机器敷设，每隔30米放置一只牵引机，电缆整条线路上的牵引机通过成套控制装置同步工作，牵引时做到同时对电缆施力，有异常情况时能同时停机消除电缆各处的牵引力。

400kV超高压交联聚乙烯电缆安装高压、超高压电缆线路作为电厂的重要组成部分，在整个电厂安全运行中发挥着重要的作用。

在超高压技术中采用架空线路和电力电缆输电是主要两种方式，架空线路以空气为主绝缘，电力电缆则采用高耐压强度与电介系数的介质为绝缘。

本文以作者自身参与的中国电建集团四川工程有限公司安哥拉SOYOI项目为例，重点对400kV超高压交联聚乙烯电缆的安装、敷设方法进行了研究、总结和提高，使得电缆施工质量得到有效保证，进而提高经济效益和社会效益。

标签：火电站;超高压;交联聚乙烯;绝缘电力电缆本文介绍的400kV交联聚乙烯电缆（XLPE）有几个明显的优势：易弯曲、强度高;无需辅助油压系统;与浸渍电缆相比，维护频率较低。

而超高压电缆敷设的质量、进度是整个电缆工程能否顺利投入运行的关键。

超高压电缆敷设是通过人工、机械或人机组合的方法，将高压电缆按设计要求展放到预定位置的施工过程。

本文主要介绍了使用自制加强H型滑轮支架装置进行电缆敷设，将高压电缆安全、高质量地展放到预定位置的施工方法。

一、工程概况安哥拉SOYOI联合循环电站项目全厂共安装2套209E燃气联合循环发电机组，总装机容量为750MW，共由4台燃气轮机发电机、4台余热锅炉和2台汽轮发电机组成。

厂内设置400kVGIS配电装置，接入当地电力系统。

其中#1燃机主變压器出线至GIS配电装置、#1汽机主变压器出线至GIS配电装置采用400kV超高压交联聚乙烯电缆连接，其余主变至GIS采用架空线连接。

二、400kV超高压交联聚乙烯电缆安装技术的研究本文对400kV电缆敷设的施工步骤进行了程序化施工，对每个分项安装起始和结束控制在总体施工网络图的计划时间内，监控施工进度和工程质量。

采用制作加强H型滑轮支架装置与人工组合电缆敷设方法，在敷设路径上按照电缆固定支架的位置布置加强H型滑轮支架，支架滑轮按照蛇形波幅布置。

施工人员拆除电缆盘护板，将电缆牵引端引下，通过人工将电缆牵引至支架滑轮，电缆在多个支架滑轮共同转动下实现电缆传送，电缆输送完毕后，将电缆放置指定位置，调整蛇形波幅，按照设计要求进行绑扎和固定。
