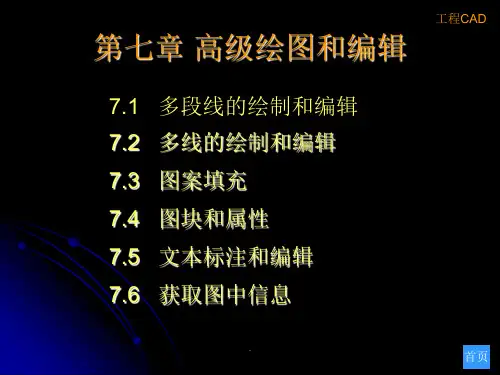

CAD课件第七章

箭头 结构图（板）
.
7
7.1.2 多段线的编辑
一、调用方式：
工程CAD
“修改”菜单 ——“ 对象” ——“ 多段线” 命令：PEDIT 工具栏：
编辑多段线
.
8
首页 章首
二、命令选项：
工程CAD
➢选择多段线：选择欲编辑的多段线。 ➢闭合（C）/打开（O）：封闭或断开一多段线。 ➢合并（J）：将和多段线端点精确相连的其它直线、 圆弧、多段线合并成一条多段线。
.
10
工程CAD
7.2 多线的绘制和编辑
7.2.1 多线的绘制 7.2.2 多线样式设置 7.2.3 多线编辑
.
11
首页 章首
7.2.1 多线的绘制
一、调用方式：
“绘图”菜单 ——“多线” 命令：MLINE（ML） 工具栏：
工程CAD
多线
.
12
首页 章首
工程CAD
二、命令选项：
➢对正（J）：设置基准对正位置。 上（T）：以多线的外侧线为基准绘制。 无（Z）：以多线的中心线为基准绘制。 下（B）：以多线的内侧线为基准绘制。
工程CAD
25
首页 章首
定义外部图块
一、调用方式：
命令：WBLOCK
二、命令选项：
块：以现有内部 块定义外部块。 整个图形：将整 个图形定义为外部 块。
可用于任何图形文件。
.
工程CAD
26
首页 章首
7.4.2 图块的插入
单个图块的插入 一、调用方式：
“插入”菜单 ——“块” 命令：INSERT 工具栏：
➢放弃（U）：取消最后的编辑。 ➢编辑顶点（E）： ➢下一个（N）/上一个（P）：把端点标记“X” 移到下（前）一个端点。 ➢打断（B）：将多段线一分为二或删除一段。 ➢插入（I）：在标记处插入一个顶点。 ➢移动（M）：把标记移动到新位置。 ➢重生成（R）：重新生成多段线以观察效果。 ➢拉直（S）：删除所选顶点间的所有顶点。 ➢切向（T）：在当前标记处设置切点方向。 ➢宽度（W）：设置每一独立线段宽度。

《CAD讲义教程教案》PPT课件第一章：CAD软件概述1.1 CAD软件的发展历程1.2 CAD软件的应用领域1.3 CAD软件的基本功能1.4 CAD软件的安装与启动第二章：CAD界面及基本操作2.1 CAD软件界面介绍2.2 文件操作2.3 视图操作2.4 图层操作2.5 绘图辅助工具第三章：二维绘图基础3.1 坐标系与坐标输入3.2 基本绘图命令3.3 图形编辑命令3.4 文本标注与编辑3.5 尺寸标注与编辑第四章：三维绘图基础4.1 三维坐标系4.2 三维绘图命令4.3 三维图形编辑4.4 三维标注与尺寸4.5 三维模型渲染与输出第五章：CAD软件的高级应用5.1 参数化设计5.2 块与组5.3 动态块5.4 族创建与使用5.5 碰撞检测与仿真《CAD讲义教程教案》PPT课件第六章：建筑设计基础6.1 建筑设计流程与原则6.2 建筑平面图绘制6.3 建筑立面图绘制6.4 建筑剖面图绘制6.5 建筑模型创建与渲染第七章：结构工程设计7.1 结构工程设计概述7.2 柱、梁、板绘制技巧7.3 结构框架模型创建7.4 结构施工图绘制7.5 结构分析与模拟第八章：给排水工程设计8.1 给排水工程设计概述8.2 管道线路绘制8.3 阀门、水泵等设备绘制8.4 给排水系统图绘制8.5 给排水施工图绘制与分析第九章：电气工程设计9.1 电气工程设计概述9.2 电气设备绘制9.3 电气线路绘制9.4 电气系统图绘制9.5 电气施工图绘制与解读第十章：CAD软件的协同与共享10.1 团队协作概述10.2 项目共享与协作10.3 云存储与远程协作10.4 数据交换与兼容性10.5 CAD软件在协同设计中的应用案例《CAD讲义教程教案》PPT课件第十一章：机械设计基础11.1 机械设计流程与原则11.2 零件图绘制11.3 装配图绘制11.4 爆炸图与轴测图11.5 机械模型创建与渲染第十二章：CAD软件在电子电路中的应用12.1 电子电路设计概述12.2 电路原理图绘制12.3 PCB设计基础12.4 电子元件封装与库创建12.5 电子电路仿真与测试第十三章：CAD软件在土木工程中的应用13.1 土木工程设计概述13.2 地形图绘制与分析13.3 道路与桥梁设计13.4 地下管线设计与分析13.5 土木工程模型创建与模拟第十四章：CAD软件在制造业中的应用14.1 制造业设计概述14.2 模具设计基础14.3 零件加工与制造14.4 生产线布局与仿真14.5 制造业案例分析与实践第十五章：CAD软件的技巧与优化15.1 提高绘图效率的技巧15.2 常用快捷键与命令15.3 个性化设置与界面优化15.4 文件管理与维护15.5 CAD软件故障排除与解决方案重点和难点解析本文主要介绍了《CAD讲义教程教案》的内容，包括CAD软件概述、界面及基本操作、二维绘图基础、三维绘图基础、高级应用、建筑设计、结构工程设计、给排水工程设计、电气工程设计、协同与共享、机械设计、电子电路应用、土木工程应用、制造业应用以及CAD软件的技巧与优化等十五个章节。

市政工程CAD 7《市政工程CAD》编写组第7章 高级使用技巧知识点¾基础知识：图块的基本概念与优点、外部参照的基本概念与特点。

¾重点知识：创建块、写块及插入块的操作步骤、外部参照的操作步骤。

技能要求¾掌握创建块、写块与外部参照的各自特点和区别。

¾掌握创建块、写块的操作步骤和图块数量统计的方法。

¾外部参照在图框调入中的具体操作步骤。

237.1.1 图块的基本概念块是一个或多个连接的对象，可以将块看作对象的集合，常用于绘制复杂、重复的图形。

组成块的对象可位于不同的图层，并且可具有不同的特性，如线型、颜色等。

一旦一组对象被定义为块，就可以根据作图的需要将这组对象插入到图中任意指定位置，而且还可以按不同的比例和旋转角度插入。

图块的最大优点：便于修改图形修改被定义为块的图形或重新选择新图形，并用同一块名定义该块，图形会提醒是否要更新所有应用的块（包括拷贝后的）。

7.1 图块7.1.2 创建块BLOCK命令的调用方式如下：单击绘图工具栏上的按钮。

命令行：输入快捷命令B↙。

下拉菜单：【绘图】→【块】→【创建】。

注意：1）在图块名中不区分大小写；2）定义的新的图块名不能与已有的图块名相同；3）创建的块只能在创建它的图形中应用。

4定义块对话框对话框中各选项的含义如下：1．名称：命名制作的块；2．基点：设置块插入时的基点位置，建议选取实体的特征点；3．对象：用于选择要组成块的对象。

1）点击拾取点按钮返回绘图区域选择对象，或2）点击快速选择按钮，打开快速选择对话框进行过滤选择；4．块单位下拉框：用于设置插入块的单位；5．说明：对当前块进行描述。

57.1.3 写块WBLOCKWblock命令将块以文件的形式保存，可供其它图形使用。

启动方法：在命令行输入WB或Wblock。

输入该命令后，AutoCAD将出现写块对话框，如图所示。

对话框中各选项的含义与定义块类似。

写块对话框67.1.4 插入块INSERT命令启动方法：1、绘图工具栏按钮插入块；2、下拉菜单：插入→块启动插入对话框，将块或其它图形插入当前图形中。

2-5倒角：
功能：给对象加倒角。 菜单：修改——倒角 命令：Байду номын сангаасchamfer
（CHA） 工具栏：
2-6倒圆角：
菜单：修改——倒圆角 命令： fillet(F) 工具栏：
注：当倒角距离（或半径） 为零时可连接两条线 段，如右图
2-7分解：
功能：将组合对象分解 为对象组件。
菜单：修改——分解 命令： explode（XP） 工具栏： 操作：执行命令后—选中 图形—单击右键此图形 就由一个整体分解为多 个独立的对象，如图
2-1拉长：
功能：改变线段或圆弧的长度。
菜单：修改——拉长
命令： lengthen（LEN）
工具栏：
操作：执行命令后可根据需要去改变对象的长度。（有增 量DE、百分比P、全部T、动态DY）
2-2修剪（对象）
菜单：修改——修剪 命令： trim （TR） 工具栏： 注：可一个一个修剪， 也可一次性修剪。如右图
确的距离， 也可移动不准确的距离。
1-2旋转（对象）
功能：将对象绕基点旋转指定的角度。 菜单：修改——旋转 命令：rotate (RO) 工具栏：
规定：逆时针方向为正角度方向，x轴方向为正方向 起点（即0度）。如右图
当输入R时是以参考角度旋转。
1-3比例缩放（对象）
功能：将对象按指定的比例因子相对于基点放大或缩 小。 下拉：修改——比例 命令： scale （SC） 工具栏：
操作的注意事项： （1）AutoCAD将对象根据该比例因子相对于基点缩放，且
0<比例因子<1时缩小对象，比例因子>1时，放大对象。 （2）输入R是参考缩放，执行结果：
AutoCAD根据参考长度和新长度的值自动计算比例 因子，（比例因子=新长度的值/参考长度的值），然 后进行相应的缩放。
