大金VRV空调安装调试示范PPT课件
FXS-
天花板嵌入风管连接型
FXM-
天花板悬挂型
FXH-
挂壁型
FXA-/FXYA-
排水泵扬程 550/600* mm
660/750* mm 440 mm
210/250* mm （选配，294 mm） （选配，600 mm） （选配，1000 mm）
*注：前一数字为进口机，后一数字为国产机。数据以随机的说明资料为准.
最新课件
22
3、冷媒配管工程
最新课件
23
3、冷媒配管工程
4）铜管的保养：（接上页） ●施工中的铜管，若不能及时与室内、外机连接，必须进行
封口：
①短时间内可用胶带封口； ②长时间必须用钎焊法： （夹紧管口，钎焊，封入 2~5kgf/cm2氮气，见右图 ）
●穿保温套、穿墙时必须封口， 并用塑料包裹好，见右图：
3）试验步骤：用氮气对系统液管和气管同时加压
步骤 ① ② ③
压力 3kgf/cm2 15kgf/cm2 28kgf/cm2
●工作顺序：
最新课件
32
4、排水管工程
1）要点：倾斜度至少1/100；
●如果做不到1/100坡度，可考虑使用大一号配管，利用管径做坡度；
●排水管就近排放，尽可能短；
●空调排水管必须与其他水管分开安装，以防止其他水管堵塞时水
倒流入室内机；
特别是与污水管分开安装，以防止异味进入室内。
最新课件
33
4、排水管工程
空间，但是距离不能太大。
最新课件
30
3、冷媒配管工程
12）氮气置换： ●原因：如果焊接时未进行氮气置换，会使配管表面生成 氧化膜，进入冷媒系统内会给阀和压缩机等带来不良影响， 直接造成重大故障。 ●方法：见下图，氮气压力为0.2kgf/cm2左右
大金VRV空调控制器使用说明(简版)讲课稿
大金VRV空调控制器使用说明
①如何开关机：
开关机由控制器右上角按钮1来操作。
按下此按钮，运转指示灯（红色）亮，则空调开始按照用户预设的状态运行；再次按下此按钮，红灯熄灭，空调停止运行。
②主控的概念和作用：
对于同一室外机所带的室内机系统，其中必须有一台室内机控制器被设为主控，以便来对整个系统选择运转模式切换。
设定主控后，该系统的冷热模式切换便由主控来确定，其他控制器只能在送风模式和主控所选定的运转模式之间选择。
主控制器就是遥控器面板上未显示3的遥控器，有该显示的即为付遥控器。
③如何更改运行模式
7所示的位置处会依次出现风扇，水滴，字符A，雪花，太阳的符号。
风扇即表示送风模式，水滴为除湿模式，字符A表示该系统为集中监控，雪花为制冷，太阳为加热。
④如何调整温度
按钮18即为温度调节按钮。
向上表示增加温度设定值，向下减少温度设定值。
⑤如何调整风量
按下按钮20可在高低风速之间切换，H为高风，L为低风。
⑥如何调整导流方向
按下按钮22即可在固定风向和摆动风向之间切换。
⑦如何查看报警
当系统发生故障报警时，会在控制器的液晶显示屏的最左侧壹格显示出相应的报警代码。
代码闪烁，记下该代码，从故障代码对应表中查出此代码的含义。
如需专业人员提供支持，可事先告知此代码。
精品文档
精品文档。
大金家用中央空调产品介绍PPT课件
第25页/共55页
在不同房型中的 应用
第26页/共55页
一房两厅
适合人群： 白领一族的单身公寓 夫妻两人的小天地
空调使用习惯： 居住人口不多 空调同时开启的几率不大
房间 客厅 餐厅 卧室
面积 22 11 15
室内机 CDXS50 CDXS25 CDXS35
外机
3MXS80* 1台
第27页/共55页
客厅和餐厅实景图
第28页/共55页
卧室实景图
第29页/共55页
两房两厅
适合人群： 三口之家
空调使用习惯： 居住人口不多 空调同时开启的几率不大
房间 客厅 餐厅 主卧 次卧
面积 24 15 15 14
室内机 CDXS50 CDXS35 CDXS35 CDXS25
外机
4MXS100 *1台
第30页/共55页
对应于100~160m2 的公寓住宅
第9页/共55页
VRV室外机 VRV III（R410a）
对应于180m2以上 的复式及别墅住宅
容量
8 10 12 14 16 HP HP HP HP HP
容量
18 20 22 24 26 28 30 32 HP HP HP HP HP HP HP HP
容量
34 36 38 40 42 44 46 48 HP HP HP HP HP HP HP HP
Hale Waihona Puke 装潢和空调配合 不良例分析
第34页/共55页
餐厅安装实景图
第35页/共55页
灯槽的影响
×
餐厅灯槽
×
客厅灯槽
第36页/共55页
×
书房灯槽
灯槽的影响
×
主卧灯槽
在不同房型中的 应用
第26页/共55页
一房两厅
适合人群： 白领一族的单身公寓 夫妻两人的小天地
空调使用习惯： 居住人口不多 空调同时开启的几率不大
房间 客厅 餐厅 卧室
面积 22 11 15
室内机 CDXS50 CDXS25 CDXS35
外机
3MXS80* 1台
第27页/共55页
客厅和餐厅实景图
第28页/共55页
卧室实景图
第29页/共55页
两房两厅
适合人群： 三口之家
空调使用习惯： 居住人口不多 空调同时开启的几率不大
房间 客厅 餐厅 主卧 次卧
面积 24 15 15 14
室内机 CDXS50 CDXS35 CDXS35 CDXS25
外机
4MXS100 *1台
第30页/共55页
对应于100~160m2 的公寓住宅
第9页/共55页
VRV室外机 VRV III（R410a）
对应于180m2以上 的复式及别墅住宅
容量
8 10 12 14 16 HP HP HP HP HP
容量
18 20 22 24 26 28 30 32 HP HP HP HP HP HP HP HP
容量
34 36 38 40 42 44 46 48 HP HP HP HP HP HP HP HP
Hale Waihona Puke 装潢和空调配合 不良例分析
第34页/共55页
餐厅安装实景图
第35页/共55页
灯槽的影响
×
餐厅灯槽
×
客厅灯槽
第36页/共55页
×
书房灯槽
灯槽的影响
×
主卧灯槽
大金VRV方案书培训课件

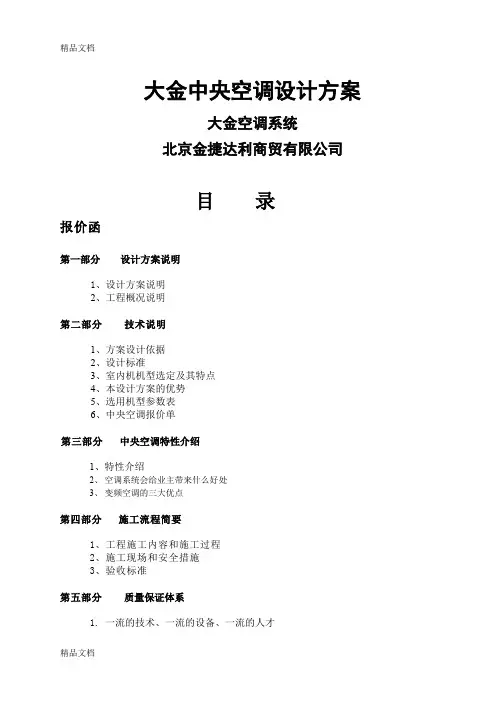

大金中央空调设计方案大金空调系统北京金捷达利商贸有限公司目录报价函第一部分设计方案说明1、设计方案说明2、工程概况说明第二部分技术说明1、方案设计依据2、设计标准3、室内机机型选定及其特点4、本设计方案的优势5、选用机型参数表6、中央空调报价单第三部分中央空调特性介绍1、特性介绍2、空调系统会给业主带来什么好处3、变频空调的三大优点第四部分施工流程简要1、工程施工内容和施工过程2、施工现场和安全措施3、验收标准第五部分质量保证体系1.一流的技术、一流的设备、一流的人才2.高质量的零部件及材料3.严格的质量保障体系、第六部分售后服务体系第七部分公司简介第一部分设计方案说明工程名称：富力城工程地点：北京1.1 工程概况说明：本工程为一层建筑,建筑面积约200平方米，功能为家居第二部分技术说明2.1 方案设计依据：(1) 现场量房、业主提供的图纸(2) 采暖通风与空气调节设计规范GBJ19-87(3) 建筑设计防火规范GBJ16-87(4) 室内空调舒适温度GB5701-832.2 设计标准室外设计参数：夏季：干球温度：33.2o C 湿球温度：26.4o C 冬季干球温度：-12 o C 室内设计参数：夏季：24 ～28o C 冬季：18～20℃2.3 设计说明：(1) 此设计说明为冷暖方案即此方案解决夏季的制冷和初冬季的取暖。
(2) 本工程室内机采用薄型暗藏天花风管式；室外机采用变频多联室外机。
(3) 出风、回风选用铝合金喷塑百叶送风回风，出风口的安装形式可根据装饰要求调整。
(4) 本方案中室外机放置于开发商指定的室外机机位里。
(5) 冷凝水就近引至卫生间地漏排放。
·2.4 工程总制冷量：制冷量为15.5KW，制热量为18.0KW。
制冷剂为：R410A（环保型）空调系统由冷媒供液管和回气管与各室内机相连接，制冷剂在室内机内直接蒸发制冷。
(1) 可满足的运行条件：制冷运行：10℃--46℃；制热运行：-15℃--20℃2.5 室内机机型选定及其特点针对该工程的具体特点，从系统使用效果上以及客户对家居环境的要求；采用（采暖通风与空气调节设计规范GBJ19-87）中的相关规定，从空调房间结构、人员分布、朝向、功能等因素来考虑选用相应的空调室内机；综合考虑各种因素，从使用效果以及美学角度等来考虑，最终选用大金VRV-R410A系列的变频一拖多空调系统，空调室内机形式为：暗藏天花风管式，室内机易与室内装修相协调。
大金VRVⅢ调试维修培训教材概要
—
— — 0 06:5 5 : 4 07:6
—
— — 08:7
5
停电自动复位
未配备
配备
出厂设定
大金空调（上海）有限公司 PPT06007G01
Daikin Training
现场设定
设定内容和代码号
模式 号 设定 开关 号 0 设定内容 01 高送风速度 (安装在天花板高于2.7m的地方时设 定)仅FXFQ、FXHQ 气流方向的选择 (安装挡风垫组件时设定)仅FXFQ 气流方向调节(安装装饰板时设定) 现场设定风向位置 现场设定风扇速度选择(通过相位控 制的排气口来进行风扇速度控制) N 第二代码号 02 H 03 S 04 —
2 15(25 )
直接风管连接 (使用风管直接连接室内机和热回收 通风设备时) 排水泵加湿器联锁选择 通过遥控器现场设定选择各通风设 定 通过遥控器现场设定选择各通风设 定
未配备
配备
W (2个方向) — — —
—
3 5 6
未配备 未配备 未配备
配备 配备 配备
— — —
出厂设定
大金空调（上海）有限公司 PPT06007G01
10(20)
出ቤተ መጻሕፍቲ ባይዱ设定
大金空调（上海）有限公司 PPT06007G01
Daikin Training
现场设定
设定内容和代码号
模式 号 设定 开关 号 0 设定内容 01 选配件输出选择 ( 现场选择接线用 转接器输出) 室内机由 温控器开 第二代码号 02 03 运转 输出 04 异常输出
1
2 12(22 ) 3 4
安装检查
电源线路, 控制配线, 接地系统检查
冷媒配管,保温施工检查
大金VRVⅢ安装调试维修培训 ppt课件
PPT06007G01ppt课件
Daikin Trainin1g5
FXDP的安装空间
薄壁风管式
大金空调（上海）有限公司
PPT06007G01ppt课件
300以上 维修空间
Daikin Trainin1g6
FXSP的安装空间
300以上 维修空间
内藏风管式
大金空调（上海）有限公司
PPT06007G01ppt课件
可连
接的
室内 13 16
19
23
26
29
33
36
39
43
机的
台数
连接
的室 112 140 168
200
225
252
280
312
337
365
内机 的总
~
~
~
~
~
~
~
~
~
~
容量 291 364 436 520 585 655 727 811 876 949
指数
内外机配置率：50~130% 容量指数：上海大金的VRVⅢ采用(w/100)计算
PPT06007G01ppt课件
Daikin Trainin2g2
室外机安装空间 (单机安装)
≥300 ≥10
≥500
≥10 ≥300
≥100 ≥50
≥500
≥50
大金空调（上海）有限公司
≥200 PPT06007G01ppt课件
Daikin Trainin2g3
室外机安装空间 (多台外机)
≥300
冷媒种类 P → R410A(上海大金) Q → R410A(进口品)
名义能力 W/100:上海大金 (kcal/h)/100:进口品
大金VRV3产品介绍(三)-讲义
4套20HP
夏过冬渡季节
新风 空调
分层摆放
2000m3/h
20HP
新风系统
控制系统
合理分区 优化走管
室内机 精确选型
新风系统的扩展性
大风量新风系统可提供丰富的扩展性， 结合过滤和加湿实现更舒适的新风环境
50m
分层摆放
30m
新风系统 控制系统
过滤网
新风机
加湿段
独立新风和VRV风管系统的完美结合
大风量新风机设计注意事项
连接率修正
合理分区 室内机容量总和超过室外机所提供的实际能力时，室内机
优化走管
的容量会有所衰减，连接率较大时必须考虑这个因素的影响
室内机 精确选型
连接率 50% 60% 70% 80% 90% 100% 110% 120% 130% 制冷量KW 14.0 16.8 19.6 22.4 25.2 28.0 28.5 29.0 29.6
2. 安装在走廊或厕所吊顶内时也需采用同样措施 3. 需设置单独的新风送风口，且送风口不可设置在其他室内机的回风侧，
避免影响室内机回风口的温度探头准确感知室内真实温度
4. 请确保足够的维护空间，具体尺寸参照技术资料
全热交换器
合理分区 节能新风解决方案—HRV 全热交换器（150~2000m3/h）
芝公园大厦 32000m2
聚龙大厦 27000m2
旺角大厦 32000m2
越来越多的高层大型建筑不断出现，使集中摆放产生了一定的局限 性。从节能性或降低初投资，实际设备摆放等多方面因素考虑，分 层安放的形式越来越多的被采用
合理分区 优化走管 室内机 精确选型
分层摆放
新风系统
控制系统
分层摆放问题—排热不畅
《大金空调说明会》PPT课件
以上参数仅供参考
室内机容量选定
空调负荷=负荷*面积
室内机选定
所需制冷负荷=220*18=3960w
选择比所需制冷负荷大的空调容量
需要了解不同的空调系统，因为不同系统中室内机的容量有所不同，如：
室内机选定
室内机选型：房间层高、吊顶方式、面积大小；节约空间、美观.
层高不高、局部吊顶，与装潢完美的结合
风管系统
风管
室内机
冷媒系统
室内机 室外机
冷媒配管
室外机
室外机通过冷媒管与一台风管式室内机连接，风 管式内机统一处理室内空气，然后通过风管把处 理过的空气送入每个房间。
室外机通过冷媒管与多台室内机 连接，每个房间的内机均为冷媒 与空气直接换热。
水系统
冷热水 机组 泵
三种系统特点分析
存在着漏水的隐患
几年要进展一次水管清洗，否那么 严重降低换热效率，增加能耗。
家用VRV系列
智慧节能、设计自由、平安便利、理想舒适……
家用VRV系列
智慧节能、设计自由、平安便利、理想舒适……
家用VRV系列
智慧节能、设计自由、平安便利、理想舒适……
VRV Ⅲ系列
建筑面积：150m2以上的复式和别墅住宅
VRV Ⅲ系列
高节能、大容量、内机丰富、组合灵活……
VRV Ⅲ系列
型来对应
产品特点
1、静压较高，且有多档可调节 2、8.0kw以下的内机有三档静压可调，但是
9.0kw以上的机器仅两档可调，无低静压 对应。 3、随着容量的增大，静压的增大，机器的噪音 也随之增大，在应用时需要考虑相关的噪音 措施。
天花板嵌入导管内藏式
室内机安装与吊装
机器尺寸
吹风
350mm（以上）
室内机容量选定
空调负荷=负荷*面积
室内机选定
所需制冷负荷=220*18=3960w
选择比所需制冷负荷大的空调容量
需要了解不同的空调系统，因为不同系统中室内机的容量有所不同，如：
室内机选定
室内机选型：房间层高、吊顶方式、面积大小；节约空间、美观.
层高不高、局部吊顶，与装潢完美的结合
风管系统
风管
室内机
冷媒系统
室内机 室外机
冷媒配管
室外机
室外机通过冷媒管与一台风管式室内机连接，风 管式内机统一处理室内空气，然后通过风管把处 理过的空气送入每个房间。
室外机通过冷媒管与多台室内机 连接，每个房间的内机均为冷媒 与空气直接换热。
水系统
冷热水 机组 泵
三种系统特点分析
存在着漏水的隐患
几年要进展一次水管清洗，否那么 严重降低换热效率，增加能耗。
家用VRV系列
智慧节能、设计自由、平安便利、理想舒适……
家用VRV系列
智慧节能、设计自由、平安便利、理想舒适……
家用VRV系列
智慧节能、设计自由、平安便利、理想舒适……
VRV Ⅲ系列
建筑面积：150m2以上的复式和别墅住宅
VRV Ⅲ系列
高节能、大容量、内机丰富、组合灵活……
VRV Ⅲ系列
型来对应
产品特点
1、静压较高，且有多档可调节 2、8.0kw以下的内机有三档静压可调，但是
9.0kw以上的机器仅两档可调，无低静压 对应。 3、随着容量的增大，静压的增大，机器的噪音 也随之增大，在应用时需要考虑相关的噪音 措施。
天花板嵌入导管内藏式
室内机安装与吊装
机器尺寸
吹风
350mm（以上）
【优】大金VRV和中央空调水系统比较最全PPT
变频节能、美观高雅、安静舒适、安装方便、智能化程度高
水冷式中央空调系统
冷却塔 泵
水管
泵 空调箱 风机盘管
采用水冷式冷水机组 结合冷却塔、水泵、膨胀水箱等 辅助设施进行制冷运转；
采用锅炉进行制热运转； 主机和室内部分的风机盘管以庞 大的水管连接。
制冷用 制热用
系统复杂
风冷热泵式中央空调系统
可以完全避免故障的发生； 注：COP=机器能力（KW）/机器的耗电量（KW） 5~11月份(制冷月)总COP值：
二. 独立开关、便于加班
中央空调系统
VRV 系统
系统的运行完全由管理方进行时间 的预设定，而根本不管用户的需要
根据用户的要求，需要使用空调的 区域才会打开
要点：在工厂区域空调负荷发生变动时室外机通过变频装置可以灵活的调节冷媒的 输出，达到节能的目的。室内机可以实现个别控制。而水机在此方面优势不明显。
采用风冷热泵主机 结合水泵、膨胀水箱、软化水
当然如果整幢大楼采用大金的VRV+I-manager楼宇自控系统更可以节约近320万的初 ；
装置等进行制冷(夏季)制热(冬 冷风水冷机 热组泵主辅机助、设冷施却较塔少、，水只泵有、各末种端水等泵输、水出末管的端皆等， 但风冷热泵机组 季)； 在400mm以上，且大型风管水管占用极大的吊顶空间。
28
28 制热量(kW)
0.00% 衰减量
-20 -30
7℃DB5 31.5
-20℃
制热运转范围
０℃DB10 -5℃DB15 -10℃DB20 -15℃DB
27.8 25.2 22.5
20.0
11.75% 20.00% 28.57% 36.51%
要点：1.VRV不仅能在-20℃的绝对低温下制热，而且制热量的衰减非常小。 2.VRV夏季高温时制冷量提供非常充足。。 3.传统风冷热泵机组一般在夏季40℃DB时制冷量衰减10%以上；在冬季-5℃DB 时衰减30%以上，到-10℃DB以下时机组无法正常开机
水冷式中央空调系统
冷却塔 泵
水管
泵 空调箱 风机盘管
采用水冷式冷水机组 结合冷却塔、水泵、膨胀水箱等 辅助设施进行制冷运转；
采用锅炉进行制热运转； 主机和室内部分的风机盘管以庞 大的水管连接。
制冷用 制热用
系统复杂
风冷热泵式中央空调系统
可以完全避免故障的发生； 注：COP=机器能力（KW）/机器的耗电量（KW） 5~11月份(制冷月)总COP值：
二. 独立开关、便于加班
中央空调系统
VRV 系统
系统的运行完全由管理方进行时间 的预设定，而根本不管用户的需要
根据用户的要求，需要使用空调的 区域才会打开
要点：在工厂区域空调负荷发生变动时室外机通过变频装置可以灵活的调节冷媒的 输出，达到节能的目的。室内机可以实现个别控制。而水机在此方面优势不明显。
采用风冷热泵主机 结合水泵、膨胀水箱、软化水
当然如果整幢大楼采用大金的VRV+I-manager楼宇自控系统更可以节约近320万的初 ；
装置等进行制冷(夏季)制热(冬 冷风水冷机 热组泵主辅机助、设冷施却较塔少、，水只泵有、各末种端水等泵输、水出末管的端皆等， 但风冷热泵机组 季)； 在400mm以上，且大型风管水管占用极大的吊顶空间。
28
28 制热量(kW)
0.00% 衰减量
-20 -30
7℃DB5 31.5
-20℃
制热运转范围
０℃DB10 -5℃DB15 -10℃DB20 -15℃DB
27.8 25.2 22.5
20.0
11.75% 20.00% 28.57% 36.51%
要点：1.VRV不仅能在-20℃的绝对低温下制热，而且制热量的衰减非常小。 2.VRV夏季高温时制冷量提供非常充足。。 3.传统风冷热泵机组一般在夏季40℃DB时制冷量衰减10%以上；在冬季-5℃DB 时衰减30%以上，到-10℃DB以下时机组无法正常开机
大金VRV3
再起动待机
• 停机后,禁止压缩机起动并进行压力平衡(最长5分种)
部件 压缩机 室外风机 OFF Ta > 30 C ：STEP4 。 Ta≤30 C ：OFF
。
动作
四通阀
Y1E Y2E Y1S(SVP)
保持现状
0pls 0pls OFF
Y2S(SVO)
结束条件
OFF
2分钟
停止状态
1.正常停机
部件
电器部件
滤噪PC板(A3P) 主控PC板(A1P)
设定PC板(A2P)
冷暖选择开关接 线板(A4P)
设定PC板(A2P)
运转流程
停止状态 故障 起动前压力均衡 起动控制 室外机运转 室内关机或温控关
* 制暖大容量起动
再起动待机
温控开
残余运转
温度控制
是否回油? 是否除霜? 温控条件是否变化? 回油运转 室外机运转 除霜运转
STD2
OFF OFF ON
RXYQ18PY1(进口机)
级数 Step 1-20 Step 21-37 Step 38-55 INV 52-210Hz 52-210Hz 52-266Hz STD1 OFF ON ON STD2 OFF OFF ON
压缩机级数(进口机组)
室外机组 增加容量(升频) 8HP 10-12HP 14-16HP 24级 37级 51级 减少容量(降频) 24级 37级 51级
上限控制 风量控制
OFF 480pls 过热度控制
52Hz+ON+ON 风量控制
OFF 480pls 0pls
52Hz+ON+ON 风量控制
OFF 480pls 0pls
Y1S(SVP)
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PPT06010
Daikin Trainin2g4
检 查 运 转
Step 初始状态
DS2-2
OFF OFF ON OFF ON OFF ON
DS2-3
OFF ON ON OFF OFF ON ON
DS2-4
OFF OFF OFF ON ON ON ON
大金空调（上海）有限公司
PPT06010
Daikin Trainin2g1
拨动开关设定(VRV-MA系列)
•冷暖切换设定开关(DS1-1)
3 5
1 6
42
大金空调（上海）有限公司
PPT06010
1.进入现场设定模式(按4秒以上) 2.选择模式代码 3.选择室内机号 4.选择设定内容 5.确认设定 6.返回正常模式
Daikin Trainin1g8
室内维修模式
4
6
1
53
27
大金空调（上海）有限公司
PPT06010
1.进入现场设定模式(按住4秒以上) 2.进入维修模式(按住4秒以上) 3.选择模式代码 4.选择室内机机号 5.选择相关内容 6.确定设定内容(仅队模式44,45) 7.返回正常模式
DS2-3 DS2-4
OFF OFF ON ON OFF OFF ON OFF OFF OFF OFF ON ON ON
•市场设定(DS2-1)
•OFF:日本
•ON:日本以外
•能力设定(DS2-2,DS2-3,DS2-4)
大金空调（上海）有限公司
PPT06010
Daikin Trainin2g2
室外机现场设定(按钮开关)
•ON:利用冷暖切换开关控制室外机
•OFF:不用冷暖切换开关(出厂设定)
•电源设定(DS1-2)
•ON:200V
•OFF:400V
•单冷/冷暖机种设定(DS1-3)
•ON:单冷
能力(Hp) 5
6
8
10 12 14 16
•OFF:热泵
DS2-2
OFF ON OFF ON OFF ON OFF
•机型设定(DS1-4) •OFF:2003年前机型 •ON:2004年后机型
电气开关盒(外观)
设定窗口
大金空调（上海）有限公司
PPT06010
Daikin Training8
控制PC板 (A1P)
电源接线端子 X1M
变频PC板 (A2P)
K2M & K3M (STD1 & STD2)
变频PC板 (风机) (A3P)
大金空调（上海）有限公司
PPT06010
-II Daikin Training9
电器配线&现场设定
1. 配线图(VRV-P,M(A)系列) 2. 现场设定(VRV-P,M(A)系列)
大金空调（上海）有限公司
PPT06010
Daikin Training1
电气配线图(VRV3,RHXYQ16PY1)
大金空调（上海）有限公司
PPT06010
Daikin Training2
变频PC板(A2P)
Daikin Trainin1g9
室外设定(拨动开关)
大金空调（上海）有限公司
PPT06010
Daikin Trainin2g0
拨动开关设定(P系列)
•冷暖切换设定开关(DS1-1) •ON:利用冷暖切换开关控制室外机 •OFF:不用冷暖切换开关(出厂设定)
•电源设定(DS1-2) •ON:200V •OFF:400V
电器部件
主控PC板(A1P)
电源接线端子台
大金空调（上海）有限公司
PPT06010
接触器 (K2M,K3M)
Daikin Training3
电器部件(A1P)
大金空调（上海）有限公司
PPT06010
Daikin Training4
电器部件
压缩机变频PC板(A3P)
风扇变频PC板(A4P,A8P)
控制回路电源
高压压力开关
标准压缩机用 接触器线圈
控制PC板
变压器 连接压缩机用变频器 电子膨胀阀 连接风扇电机用变频器
温度传感器
压力传感器
各电磁阀线圈
大金空调（上海）有限公司
曲轴箱加热器 连接电流检知器 控制线接线端子排
PPT06010
Dai关 室内外信号线 室外机间信号线 室外机组内部信号线
PPT06010
能力识配器(CAPA)
Daikin Trainin1g5
室内机接线部分
线控器接线
大金空调（上海）有限公司
室内外信号连接线
PPT06010
外部输入信号接线
Daikin Trainin1g6
现场设定
大金空调（上海）有限公司
PPT06010
Daikin Trainin1g7
室内现场设定
标准静压 低静压
大金空调（上海）有限公司
PPT06010
高静压
Daikin Training SiCN38-304 P21931
风管式室内机机外静压设定
大金空调（上海）有限公司
PPT06010
Daikin Trainin1g4
室内机电气配线
日程定时器用电源(POWER SUPPLY)
大金空调（上海）有限公司
大金空调（上海）有限公司
PPT06010
Daikin Training5
电器部件
滤噪PC板(A2P)
大金空调（上海）有限公司
PPT06010
冷暖选择开关接线板(A5P)
Daikin Training6
RHXY14,16M配线图
大金空调（上海）有限公司
PPT06010
Daikin Training7
•单冷/冷暖机种设定(DS1-3) •ON:单冷 •OFF:热泵
•机型设定(DS1-4)
设定不当可能产生 UA,U7,PJ
能力(Hp) 日本 欧洲 其他
DS1-4
OFF ON OFF
DS2-1
OFF OFF ON
•能力设定(DS2-2,DS2-3,DS2-4)
能力(Hp) 5
8
10 12 14
16
18
(A,B,C)
(F1,F2)
(F1,F2)
(Q1,Q2)
大金空调（上海）有限公司
PPT06010
Daikin Trainin1g1
室内机PC板
变压器
电源
控制接线
温度传感器
大金空调（上海）有限公司
浮子开关
PPT06010
风扇电机
电子膨胀阀
排水泵
Daikin Trainin1g2
风管式室内机静压设定 -室内机(FXS)配线图
设定模式2
长按5秒
设定模式1
按1次
监控模式
大金空调（上海）有限公司
PPT06010
Daikin Trainin2g3
自检试运转
• 冷媒追加完成后,实施“检查运转”(直接用遥控器开机会导致“U3”）
持续按住BS4(TEST)按钮5 秒以上
• 检查运转期间请盖上室外机盖斑（除电器盒外侧的面板）
大金空调（上海）有限公司
