变压器瓦斯保护动作的原因是什么怎么处理

工业技术科技创新导报 Science and Technology Innovation Herald821 瓦斯保护动作原因1.1 变压器内部故障当变压器内部严重故障时，必然会有强烈的气体产生，变压器内部压力突然增大，内部油流冲向油枕方向，当流速达到整定值，启动继电器直接跳闸，切除故障。

当继电器内聚集气体超过30 m L 时，只报警发信号不跳闸，即轻瓦斯动作。

变压器内部故障主要有匝间短路、铁芯过热损伤、接触不良、铁芯多点接地等，这些内部故障都会导致热量突增，分解出可燃气体，启动瓦斯继电器。

1.2 附属设备异常变压器附属设备主要有呼吸器、净油器、冷却器等，这些附属设备与变压器内部相通，其油路不通、堵塞、进气等原因均可导致变压器瓦斯保护动作。

总结变压器运行情况，其附属设备异常主要有：呼吸器不通畅或堵塞，此时会引起变压器轻、重瓦斯动作，并伴随喷油或者跑油现象。

冷却器密封不严漏气，特别是新投变压器时此现象会引起瓦斯频繁动作于轻瓦斯。

此外，在变压器新安装、大修等工作后，冷却器阀门未打开均会造成瓦斯保护频繁动作。

潜油泵异常时在烧伤潜油泵的同时会使油分解产生可燃气体，引起瓦斯继电器动作。

当变压器密封垫老化、焊接处砂眼、法兰盘结合面不吻和时可能造成变压器本体进气，这种情况主要使用于轻瓦斯发出报警信号。

检修、新安装时误关闭油阀口，当气温下降时，变压器内部油面下降缺油得不到及时补充，会在油箱内或继电器内形成负压，导致继电器动作。

新安装、大修后，变压器油枕、净化器气体未彻底排出，或者密封不严，使空气进入变压器均可导致轻瓦斯动作，发出报警信号。

瓦斯继电器在下雨时，雨水进入接线盒，接通跳闸回路，当出口电压达到整定值，重瓦斯将启动，引起变压器跳闸。

1.3 保护动作跳闸大修、新安装变压器需排气时，运行人员操作方法不当，快速将打开阀门，油枕压力突然降低，油箱的油快速流向油枕，导致保护动作跳闸。

1.4 瓦斯保护动作除上述3种原因，变压器由于安装不当、瓦斯继电器部件设计不合理在运行中均可能造成瓦斯保护动作。

变压器瓦斯保护动作原因及对策江苏省新沂市供电公司（221000）朱明武汉大学电气工程学院（430000）舒乃秋1前言近年，变压器特别是大型变压器事故较多，电力变压器的电量型继电保护，如差动保护、电流速断保护、零序电流保护等对变压器内部故障是不灵敏的，内部故障主要从匝间绝缘薄弱处击穿短路开始的，短路匝内部的故障电流虽然很大，但反映到线电流却不大，只有故障发展到多匝短路或对地短路时才能切断电源。

变压器内部故障的主保护是瓦斯保护，它能瞬间切除故障设备。

若瓦斯保护动作，变压器开关跳闸，一般情况下，其事故过程已结束，后果比较严重。

因此，必须在瓦斯信号动作时，认真检查，仔细分析，正确判断，立即采取措施。

变压器瓦斯继电器有浮筒式、挡板式、开口杯式等不同型号，目前大多采用QJ-80型瓦斯继电器，其信号回路接上开口杯，跳闸回路接下挡板。

所谓瓦斯保护信号动作，即指因各种原因造成继电器内上开口杯的信号回路接点闭合，光字牌灯亮。

2瓦斯保护动作的主要原因目前在我国电力系统中广泛应用开口杯挡板式瓦斯继电器，QJ型。

2.1瓦斯保护的正确动作情况（1）当油箱内部发生轻微故障，空气进入变压器逐渐聚集在瓦斯继电器上部，迫使继电器内油面下降。

这时，开口杯在空气中的重量加上杯内油重所产生的力矩使开口杯下降并使干簧解点闭合，发出“轻瓦斯”信号。

（2）变压器本体内部严重故障，瓦斯继电器内油流速度大于 1.0～1.4m/s，即油流冲击挡板干簧触点闭合，发“重瓦斯”动作信号并发出跳闸脉冲。

（3）对于有上下开口杯与挡板的复合式瓦斯继电器（FJ 型），当变压器出现严重漏油使油面降低时，首先上开口杯露出油面，发“轻瓦斯”信号；继而下开口杯露出油面后，发“重瓦斯”动作信号并发出跳闸脉冲，以保护变压器。

2.2瓦斯保护的不正确动作情况（1）非内部故障和其它原因产生较大的油流涌动，使重瓦斯接点闭合，发出跳闸脉冲。

（2）由于瓦斯继电器端子盒进水等原因，造成二次回路接并发出跳闸脉冲。

变压器瓦斯保护动作的原因与处理方法摘要瓦斯保护和差动保护是保证变压器安全运行的有效措施。

本文介绍了变压器瓦斯保护的工作原理、瓦斯保护动作的原因与处理方法及日常维护过程中应注意的问题。

关键词变压器；瓦斯保护；维护0 引言电力系统是发射台的重要组成部分，而变压器是电力系统的重要设备之一。

我局各直属台的主变大部分采用的是户外、油浸式有载调压变压器。

若变压器出现故障将对电力系统的正常运行带来影响，势必影响到电台的安全传输发射。

为保障变压器的安全运行，必须装设性能良好、动作可靠的保护装置，如差动保护、瓦斯保护等。

瓦斯保护是确保油浸式变压器安全运行的有效措施之一。

瓦斯保护的主要优点是动作迅速、灵敏度高、能有效反应变压器油箱内的故障。

包括：油箱内的短路故障、铁芯故障、绕组断线及绝缘劣化和油面下降或漏油、分接开关接触不良或导线焊接不良等。

一般容量在800kV A及以上油浸式变压器均设有瓦斯保护。

我局所属各台主变的瓦斯继电器大部分采用的是QJ系列。

1 瓦斯保护的工作原理瓦斯保护继电器安装于变压器油箱和储油柜（油枕）的通道上，为了便于气体运动，在安装时使变压器油箱顶盖及连通管与水平面稍有倾斜。

在瓦斯保护继电器内，上部是一个密封的浮筒，下部是一块金属档板，两者都装有密封的水银接点。

浮筒和挡板可以围绕各自的轴旋转。

在正常运行时，继电器内充满油，浮筒浸在油内，由于油的浮力作用，处于上浮位置，水银接点处于断开位置；档板则由于本身重量而下垂，其水银接点也是处于断开位置。

当变压器内部发生轻微故障时，故障产生的微弱电弧使变压器油及绝缘物分解产生气体，由于气体产生的速度较缓慢，气体上升至储油柜途中首先积存于瓦斯继电器的上部空间，使油面下降，浮筒随之下降而使水银接点闭合，接通延时信号，这就是所谓的“轻瓦斯”动作；当变压器内部发生严重故障时，则产生强烈的瓦斯气体，油箱内压力瞬时突增，产生很大的油流向油枕方向冲击，因油流冲击瓦斯继电器的档板，档板克服弹簧的阻力，带动磁铁向干簧触点方向移动，使水银触点闭合，接通跳闸回路，使断路器跳闸，这就是所谓的“重瓦斯”动作。

变压器轻瓦斯动作原因及处理过程
有关变压器轻瓦斯动作原因及处理过程，变压器轻瓦斯动作的原因，主要包括空气进入变压器，油面低于气体继电器轻瓦斯浮筒以下，变压器发生穿越性短路故障，变压器轻瓦斯故障的检查与处理方法。

变压器轻瓦斯动作的原因：
(1)因滤油、加油或冷却系统不严密以至空气进入变压器；
(2)因温度下降或漏油致使油面低于气体继电器轻瓦斯浮筒以下；
(3)变压器故障产生少量气体；
(4)变压器发生穿越性短路故障。

在穿越性故障电流作用下，油隙间的油流速度加快，当油隙内和绕组外侧产生的压力差变化大时，气体继电器就可能误动作。

穿越性故障电流使绕组动作发热，当故障电流倍数很大时，绕组温度上升很快，使油的体积膨胀，造成气体继电器误动作。

(5)气体继电器或二次回路故障。

以上所述因素均可能引起瓦斯保护信号动作。

轻瓦斯信号出现后，应立即对变压器进行全面检查，分析原因，及时处理。

（1）油枕中的油位、油色是否正常。

（2）瓦斯继电器内是否有气体。

（3）变压器本体及强油系统有无漏油现象。

（4）变压器负荷、电流、温度是否在允许范围内。

（5）变压器声音是否正常。

（6）变压器是否经检修后投入运行、运行中补油、更换再生器硅胶等。

（7）取出瓦斯继电器的气体，确定是否是可燃气体，必要时做色谱分析或抽取油样化验分析。

注意：处理过程中，当轻瓦斯保护动作时间间隔越来越短时，应立即倒换至备用变压器，将该变压器退出运行。

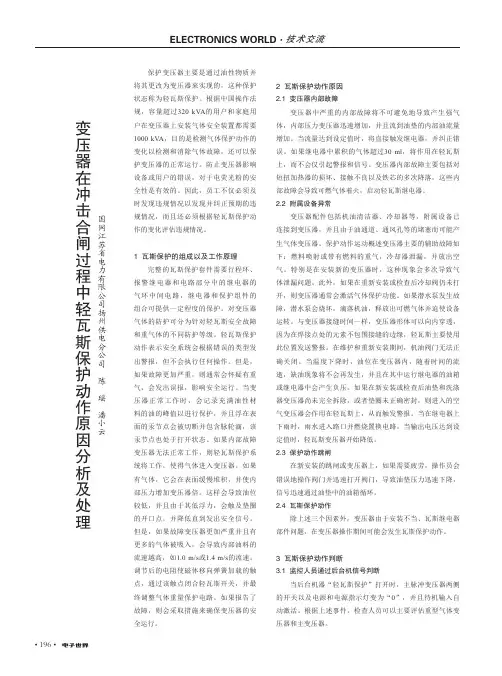

• 196•保护变压器主要是通过油性物质并将其更改为变压器来实现的，这种保护状态称为轻瓦斯保护。

根据中国操作法规，容量超过320 kVA 的用户和家庭用户在变压器上安装气体安全装置都需要1000 kVA ，目的是检测气体保护动作的变化以检测和消除气体故障，还可以保护变压器的正常运行。

防止变压器影响设备或用户的错误，对于电荧光粉的安全性是有效的。

因此，员工不仅必须及时发现违规情况以发现并纠正预期的违规情况，而且还必须根据轻瓦斯保护动作的变化评估违规情况。

1 瓦斯保护的组成以及工作原理完整的瓦斯保护套件需要行程环、报警继电器和电路部分中的继电器的气环中间电路，继电器和保护组件的组合可提供一定程度的保护。

对变压器气体的防护可分为针对轻瓦斯安全故障和重气体的不同防护等级。

轻瓦斯保护动作表示安全系统会根据错误的类型发出警报，但不会执行任何操作。

但是，如果故障更加严重，则通常会怀疑有重气，会发出误报，影响安全运行。

当变压器正常工作时，会记录充满油性材料的油的峰值以进行保护，并且浮在表面的汞节点会被切断并包含脉轮滴，该汞节点也处于打开状态。

如果内部故障变压器无法正常工作，则轻瓦斯保护系统将工作，使得气体进入变压器。

如果有气体，它会在表面缓慢堆积，并使内部压力增加变压器倍。

这样会导致油位较低，并且由于其低浮力，会触及垫圈的开口点，并降低直到发出安全信号。

但是，如果故障变压器更加严重并且有更多的气体被吸入，会导致内部油料的流速越高，如1.0 m/s 或1.4 m/s 的流速。

调节后的电阻使磁体移向弹簧加载的触点，通过该触点闭合轻瓦斯开关，并最终调整气体重量保护电路。

如果报告了故障，则会采取措施来确保变压器的安全运行。

2 瓦斯保护动作原因2.1 变压器内部故障变压器中严重的内部故障将不可避免地导致产生强气体，内部压力变压器迅速增加，并且流到油垫的内部油流量增加。

当流量达到设定值时，将直接触发继电器，并纠正错误。

如果继电器中累积的气体超过30 ml ，将作用在轻瓦斯上，而不会仅引起警报和信号。

变压器重瓦斯保护动作的处理方法变压器是电力系统中非常重要的电气设备之一，其用途是改变电压水平，在输电和配电环节中起到电能互换和传输的作用。

由于长期运行和环境因素的影响，变压器在工作过程中可能会发生各种故障，如重瓦斯等。

为了保护变压器的安全运行，及时处理变压器重瓦斯保护动作是非常关键的。

变压器重瓦斯保护动作通常是由于变压器内部或绕组出现故障，导致绝缘材料发生热分解和气体生成，产生大量的瓦斯。

重瓦斯通常通过气体继电器进行检测，当瓦斯浓度超过设定值时，气体继电器会进行动作，发出故障信号。

处理变压器重瓦斯保护动作的方法如下：1.确认保护动作信号的真实性：首先，需要确认保护动作信号的准确性。

可以检查气体继电器的安装位置和连接情况，排除误动作的可能性。

同时，还需要检查其他保护装置的状态，如油温报警装置、压力继电器等，以确定是否存在其他故障。

2.确定故障原因：根据保护动作信号，需要进一步确定变压器是否存在内部故障。

常见的故障原因包括绕组短路、绝缘老化、杂质污染等。

可以使用红外热像仪检测变压器各部位的温度分布情况，以确定可能存在的故障区域。

3.修复故障：根据故障的具体情况，采取适当的修复措施。

如果是绕组短路或接地故障，需要更换绕组或修复绝缘层；如果是杂质污染，需要进行变压器清洗和绝缘油更换。

在进行修复工作时，需要遵循相关的操作规程和安全标准，确保操作人员的安全。

4.检查和验证修复效果：在完成修复工作后，需要对变压器进行全面的检查和测试，以验证修复效果和设备的工作状态。

可以通过有载和无载试验，以及继电器保护定值的检查，来确保变压器的正常运行。

总结以上内容，处理变压器重瓦斯保护动作需要一系列的步骤，包括确认保护动作信号的真实性、确定故障原因、修复故障、检查和验证修复效果，以及修改保护设备定值。

在整个处理过程中，需要严格遵循操作规程和安全标准，以确保操作人员的安全，并保证变压器的正常运行。

变压器瓦斯保护动作的原因
瓦斯爱护是变压器油箱内部故障的主要爱护，对变压器匝间和层间短路、相间短路、铁芯故障、套管内部故障及绝缘劣化和油面降低等内部故障均能灵敏动作。

它包括轻瓦斯和重瓦斯两种。

对于800kVA及以上的油浸式变压器、400kVA及以上的车间内油浸式变压器应装设瓦斯爱护。

(1)变压器内部故障。

当变压器内部消失相间短路、匝间短路、中性点接地侧绕组单相接地、铁芯接地等故障时，都将产生热能，使油分解出可燃性气体，向油枕方向流淌，引起瓦斯爱护动作。

(2)变压器外部发生穿越性短路故障。

(3)呼吸系统不畅或堵塞。

(4)变压器进气。

例如运行中密封垫圈老化、焊接处砂眼等进入空气，另外，变压器加油、滤油、更换净油器内的硅胶等工作后，也可能进入空气。

实际中很多轻瓦斯爱护动作都是由于变压器进入空气所致。

(5)直流系统两点接地、二次回路故障等造成瓦斯爱护误动作，例如气体继电器接线盒进水，电缆绝缘损坏，二次接线端子排受潮等。

(6)气温骤降。

(7)气体继电器本身有问题。

(8)受剧烈振动影响。

(9)油位严峻降低，使气体继电器动作。

(10)新安装的变压器由于安装不当可能引起瓦斯爱护动作。

变压器瓦斯保护的原理及处理一、动作原理1、轻瓦斯动作原理：轻瓦斯动作是由于气体聚集在朝下的开口杯内使开口杯在变压器油浮力的作用下，上浮接通继电器，发出报警，反应变压器内故障轻微，变压器油受热分解产生了气体。

2、重瓦斯动作原理：重瓦斯是由于变压器内部发生严重故障时，产生强烈的瓦斯气体，使变压器的内部压力突增，产生很大的油流向油枕方向冲击，因油流冲击挡板，挡板克服弹簧的阻力，带动磁铁向干簧触点方向移动，使干簧触点接通，跳闸回路接通断路器跳闸。

变压器瓦斯保护的主要元件就是瓦斯继电器，它安装在油箱与油枕之间的连接管中。

当变压器发生内部故障时，因油的膨胀和所产生的瓦斯气体沿连接管经瓦斯继电器向油枕中流动。

若流动的速度达到一定值时，瓦斯继电器内部的挡板被冲动，并向一方倾斜，使瓦斯继电器的触点闭合，接通跳闸回路或发出信号，如图所示：瓦斯继电器KG的上触点接至信号，为轻瓦斯保护；下触点为重瓦斯保护，经信号继电器KS、连接片XE起动出口中间继电器KOM，KOM的两对触点闭合后，分别使断路器QF1、QF2、跳闸线圈励磁。

跳开变压器两侧断路器，即：直流+ →KG →KS →XE →KOM →直流-，起动KOM。

直流+ →KOM →QF1 →YT →直流-，跳开断路器QF1。

直流+ →KOM →QF2 →YT →直流-，跳开断路器QF2。

再有，连接片XE也可接至电阻R，使重瓦斯保护不投跳闸而只发信号。

二、处理方法1、运行中变压器轻瓦斯动作后处理：1）汇报值长，联系检修人员，加强运行监视。

2）立即对变压器进行外部检查：是否漏油，油位是否过低，油温、绕组温度是否升高，变压器是否过负荷，变压器运行声音是否异常，保护装置或二次回路是否有故障，瓦斯继电器是否有气体并判断气量和颜色。

3）若瓦斯继电器内有气体，记录气量并鉴定颜色是否可燃，取样气样和油样色谱分析。

4）若色谱分析判断为空气，则变压器仍可运行；若气体为可燃的，说明变压器故障，必须停止运行；若气体不可燃，但不是空气，进行严密监视，如色谱分析超过正常值，经判断变压器故障，则停止运行。

变压器瓦斯保护动作原因与对策变压器是电力系统中至关重要的设备之一。

作为一种能够对电压进行调节的设备，变压器的稳定性对电力系统的稳定运行起着至关重要的作用。

在变压器的生产过程和使用过程中，瓦斯保护动作是一个常见的问题。

本文将探讨变压器瓦斯保护动作的原因，并提出一些可行的对策。

变压器瓦斯保护动作原因瓦斯保护动作是变压器运行过程中的一种保护方式。

当变压器内部的压力过高时，瓦斯保护装置会启动，将内部的瓦斯排出来，以保护变压器的安全。

下面我们将具体探讨瓦斯保护动作产生的原因。

1. 电击穿电击穿是变压器瓦斯保护动作的一个常见原因。

当变压器内部电击穿时，瓦斯保护装置会启动，将气体排出以保护变压器。

电击穿的原因包括过电压、过电流等。

2. 机械振动机械振动也是变压器瓦斯保护动作的一个原因。

当变压器内部出现过度振动时，瓦斯保护装置会启动，将气体排出以保护变压器。

对于机械振动的原因，可能包括电机震动、传动分析不当等。

3. 绝缘损坏变压器的绝缘是使其正常运行的重要部分。

当变压器的绝缘损坏时，会释放出大量瓦斯。

为了避免因绝缘损坏而导致变压器着火甚至爆炸，瓦斯保护装置会启动，将气体排出以保护变压器。

变压器瓦斯保护动作对策针对瓦斯保护装置频繁启动的情况，我们需要采取一些措施，以保证变压器的正常运转。

下面我们将探讨一些可行的对策。

1. 增加保护装置的传感器在变压器内部增加传感器，可以更准确地探测到变压器内部的压力变化，并及时做出反应。

这样一来，瓦斯保护装置的启动次数会减少，从而保证变压器的正常运行。

2. 增加绝缘的检测频率如果变压器内部的绝缘发生损坏，会释放大量的瓦斯。

为了避免这种情况的发生，我们可以增加绝缘检测的频率，及时发现损坏的绝缘部分，以便进行维修。

3. 加强机械维护机械故障也是导致变压器瓦斯保护动作的一个原因。

为了减少机械故障的发生，我们可以加强变压器的机械维护，确保机械部分的正常运转。

4. 增加压力释放阀门当变压器内部的压力过高时，瓦斯保护装置会启动并将压力释放出来。

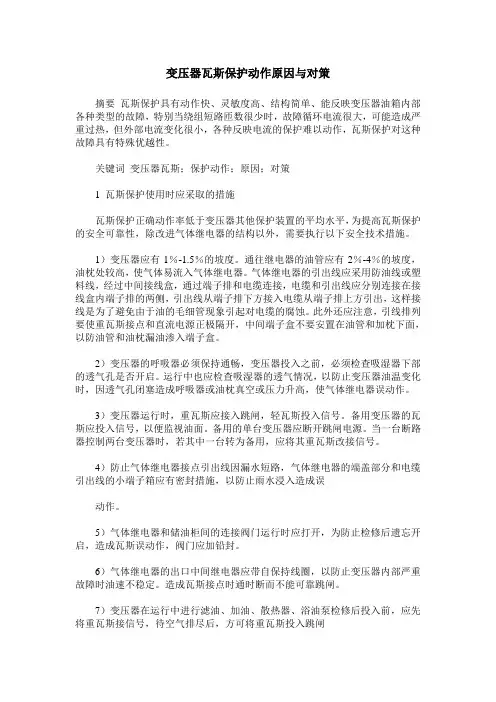

变压器瓦斯保护动作原因与对策摘要瓦斯保护具有动作快、灵敏度高、结构简单、能反映变压器油箱内部各种类型的故障，特别当绕组短路匝数很少时，故障循环电流很大，可能造成严重过热，但外部电流变化很小，各种反映电流的保护难以动作，瓦斯保护对这种故障具有特殊优越性。

关键词变压器瓦斯；保护动作；原因；对策1 瓦斯保护使用时应采取的措施瓦斯保护正确动作率低于变压器其他保护装置的平均水平，为提高瓦斯保护的安全可靠性，除改进气体继电器的结构以外，需要执行以下安全技术措施。

1）变压器应有1％-1.5％的坡度。

通往继电器的油管应有2％-4％的坡度，油枕处较高，使气体易流入气体继电器。

气体继电器的引出线应采用防油线或塑料线，经过中间接线盒，通过端子排和电缆连接，电缆和引出线应分别连接在接线盒内端子排的两侧，引出线从端子排下方接入电缆从端子排上方引出，这样接线是为了避免由于油的毛细管现象引起对电缆的腐蚀。

此外还应注意，引线排列要使重瓦斯接点和直流电源正极隔开，中间端子盒不要安置在油管和加枕下面，以防油管和油枕漏油渗入端子盒。

2）变压器的呼吸器必须保持通畅，变压器投入之前，必须检查吸湿器下部的透气孔是否开启。

运行中也应检查吸湿器的透气情况，以防止变压器油温变化时，因透气孔闭塞造成呼吸器或油枕真空或压力升高，使气体继电器误动作。

3）变压器运行时，重瓦斯应接入跳闸，轻瓦斯投入信号。

备用变压器的瓦斯应投入信号，以便监视油面。

备用的单台变压器应断开跳闸电源。

当一台断路器控制两台变压器时，若其中一台转为备用，应将其重瓦斯改接信号。

4）防止气体继电器接点引出线因漏水短路，气体继电器的端盖部分和电缆引出线的小端子箱应有密封措施，以防止雨水浸入造成误动作。

5）气体继电器和储油柜间的连接阀门运行时应打开，为防止检修后遗忘开启，造成瓦斯误动作，阀门应加铅封。

6）气体继电器的出口中间继电器应带自保持线圈，以防止变压器内部严重故障时油速不稳定。

造成瓦斯接点时通时断而不能可靠跳闸。
