变电站主变瓦斯保护动作事故处理分析

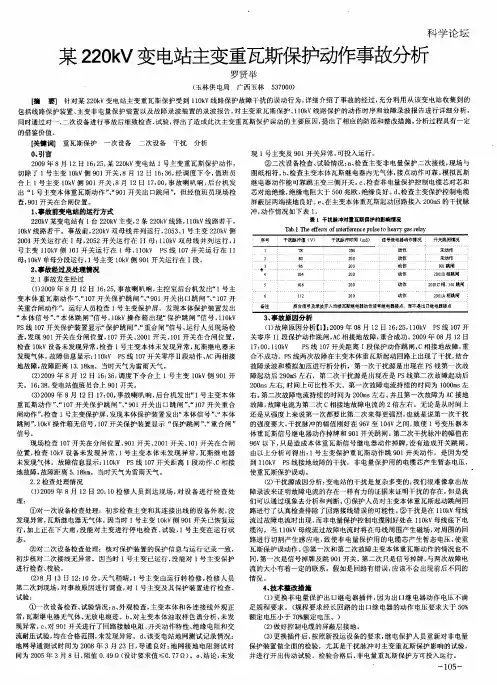

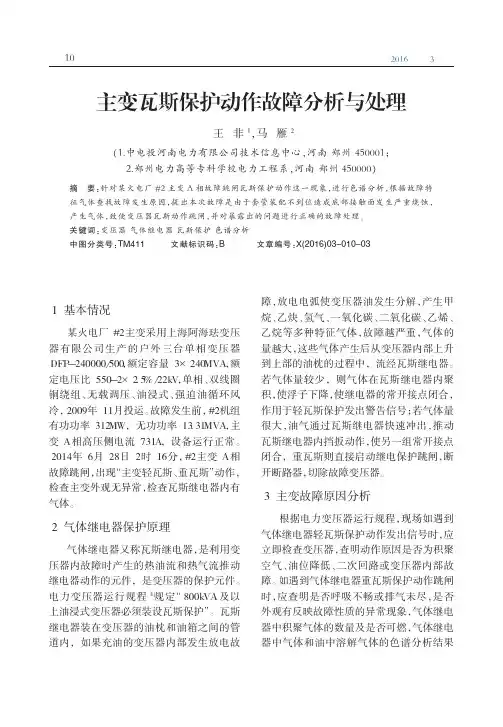

主变瓦斯保护动作故障分析与处理王非1，马雁2（1.中电投河南电力有限公司技术信息中心，河南郑州450001；2.郑州电力高等专科学校电力工程系，河南郑州450000）摘要：针对某火电厂#2主变A相故障跳闸瓦斯保护动作这一现象，进行色谱分析，根据故障特征气体查找故障发生原因，提出本次故障是由于套管装配不到位造成底部接触面发生严重烧蚀，产生气体，致使变压器瓦斯动作跳闸，并对暴露出的问题进行正确的故障处理。

关键词：变压器气体继电器瓦斯保护色谱分析中图分类号：TM411文献标识码：B文章编号：X(2016)03-010-03１基本情况某火电厂＃２主变采用上海阿海珐变压器有限公司生产的户外三台单相变压器ＤＦＰ－２４００００／５００，额定容量３×２４０ＭＶＡ，额定电压比５５０－２×２．５％／２２ｋＶ，单相、双线圈铜绕组、无载调压、油浸式、强迫油循环风冷，２００９年１１月投运。

故障发生前，＃２机组有功功率３１２ＭＷ，无功功率１３．３１ＭＶＡ，主变Ａ相高压侧电流７３１Ａ，设备运行正常。

２０１４年６月２８日２时１６分，＃２主变Ａ相故障跳闸，出现“主变轻瓦斯、重瓦斯”动作，检查主变外观无异常，检查瓦斯继电器内有气体。

２气体继电器保护原理气体继电器又称瓦斯继电器，是利用变压器内故障时产生的热油流和热气流推动继电器动作的元件，是变压器的保护元件。

电力变压器运行规程［１］规定“８００ｋＶＡ及以上油浸式变压器必须装设瓦斯保护”。

瓦斯继电器装在变压器的油枕和油箱之间的管道内，如果充油的变压器内部发生放电故障，放电电弧使变压器油发生分解，产生甲烷、乙炔、氢气、一氧化碳、二氧化碳、乙烯、乙烷等多种特征气体，故障越严重，气体的量越大，这些气体产生后从变压器内部上升到上部的油枕的过程中，流经瓦斯继电器。

若气体量较少，则气体在瓦斯继电器内聚积，使浮子下降，使继电器的常开接点闭合，作用于轻瓦斯保护发出警告信号；若气体量很大，油气通过瓦斯继电器快速冲出，推动瓦斯继电器内挡扳动作，使另一组常开接点闭合，重瓦斯则直接启动继电保护跳闸，断开断路器，切除故障变压器。

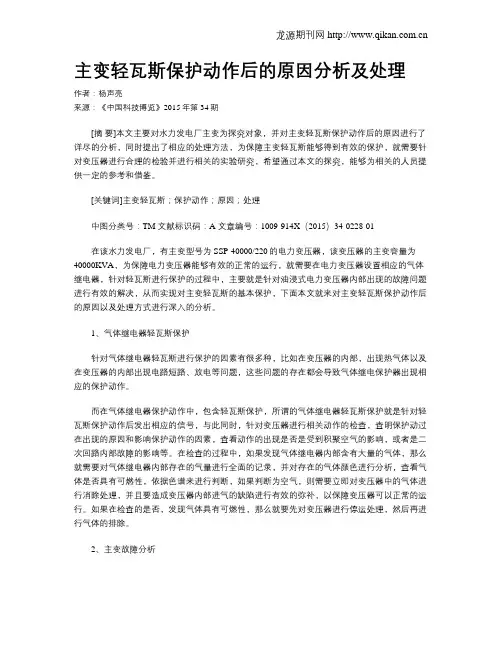

主变轻瓦斯保护动作后的原因分析及处理作者：杨声亮来源：《中国科技博览》2015年第34期[摘要]本文主要对水力发电厂主变为探究对象，并对主变轻瓦斯保护动作后的原因进行了详尽的分析，同时提出了相应的处理方法，为保障主变轻瓦斯能够得到有效的保护，就需要针对变压器进行合理的检验并进行相关的实验研究，希望通过本文的探究，能够为相关的人员提供一定的参考和借鉴。

[关键词]主变轻瓦斯；保护动作；原因；处理中图分类号：TM 文献标识码：A 文章编号：1009-914X（2015）34-0228-01在该水力发电厂，有主变型号为SSP-40000/220的电力变压器，该变压器的主变容量为40000KVA，为保障电力变压器能够有效的正常的运行，就需要在电力变压器设置相应的气体继电器，针对轻瓦斯进行保护的过程中，主要就是针对油浸式电力变压器内部出现的故障问题进行有效的解决，从而实现对主变轻瓦斯的基本保护，下面本文就来对主变轻瓦斯保护动作后的原因以及处理方式进行深入的分析。

1、气体继电器轻瓦斯保护针对气体继电器轻瓦斯进行保护的因素有很多种，比如在变压器的内部，出现热气体以及在变压器的内部出现电路短路、放电等问题，这些问题的存在都会导致气体继电保护器出现相应的保护动作。

而在气体继电器保护动作中，包含轻瓦斯保护，所谓的气体继电器轻瓦斯保护就是针对轻瓦斯保护动作后发出相应的信号，与此同时，针对变压器进行相关动作的检查，查明保护动过在出现的原因和影响保护动作的因素，查看动作的出现是否是受到积聚空气的影响，或者是二次回路内部故障的影响等。

在检查的过程中，如果发现气体继电器内部含有大量的气体，那么就需要对气体继电器内部存在的气量进行全面的记录，并对存在的气体颜色进行分析，查看气体是否具有可燃性，依据色谱来进行判断，如果判断为空气，则需要立即对变压器中的气体进行消除处理，并且要造成变压器内部进气的缺陷进行有效的弥补，以保障变压器可以正常的运行。

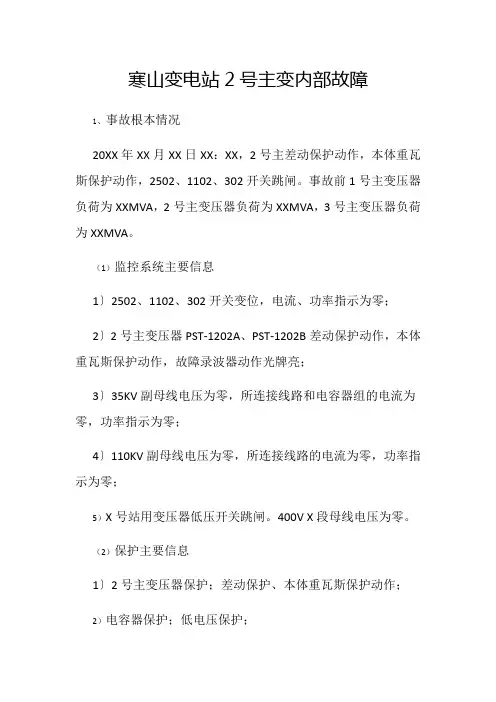

寒山变电站2号主变内部故障
1、事故根本情况
20XX年XX月XX日XX：XX，2号主差动保护动作，本体重瓦斯保护动作，2502、1102、302开关跳闸。

事故前1号主变压器负荷为XXMVA，2号主变压器负荷为XXMVA，3号主变压器负荷为XXMVA。

（1）监控系统主要信息
1〕2502、1102、302开关变位，电流、功率指示为零；
2〕2号主变压器PST-1202A、PST-1202B差动保护动作，本体重瓦斯保护动作，故障录波器动作光牌亮；
3〕35KV副母线电压为零，所连接线路和电容器组的电流为零，功率指示为零；
4〕110KV副母线电压为零，所连接线路的电流为零，功率指示为零；
5）X号站用变压器低压开关跳闸。

400V X段母线电压为零。

（2）保护主要信息
1〕2号主变压器保护；差动保护、本体重瓦斯保护动作；
2）电容器保护；低电压保护；
3）X号站用变压器保护；失压动作。

2、事故分析
根据保护动作信息及现场检查2号主变差动保护范围内设备，确认主变外部无故障，确认故障点在主变内部，保护动作正常。

3、事故处理步骤。

略。

事故处理完毕后，运维人员填写运行日志、断路器分合闸等记录，并根据断路器跳闸情况、保护及自动装置的动作情况、故障录波报告以及处理，整理详细的事故处理经过。

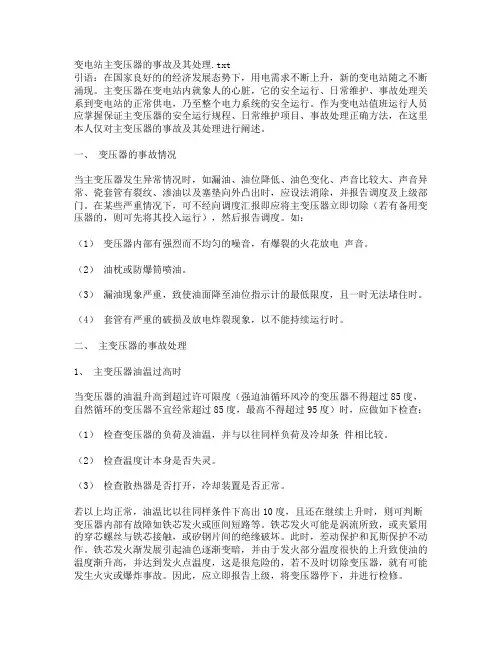

变电站主变压器的事故及其处理.txt引语：在国家良好的的经济发展态势下，用电需求不断上升，新的变电站随之不断涌现。

主变压器在变电站内就象人的心脏，它的安全运行、日常维护、事故处理关系到变电站的正常供电，乃至整个电力系统的安全运行。

作为变电站值班运行人员应掌握保证主变压器的安全运行规程、日常维护项目、事故处理正确方法，在这里本人仅对主变压器的事故及其处理进行阐述。

一、变压器的事故情况当主变压器发生异常情况时，如漏油、油位降低、油色变化、声音比较大、声音异常、瓷套管有裂纹、渗油以及塞垫向外凸出时，应设法消除，并报告调度及上级部门。

在某些严重情况下，可不经向调度汇报即应将主变压器立即切除（若有备用变压器的，则可先将其投入运行），然后报告调度。

如：（1）变压器内部有强烈而不均匀的噪音，有爆裂的火花放电声音。

（2）油枕或防爆筒喷油。

（3）漏油现象严重，致使油面降至油位指示计的最低限度，且一时无法堵住时。

（4）套管有严重的破损及放电炸裂现象，以不能持续运行时。

二、主变压器的事故处理1、主变压器油温过高时当变压器的油温升高到超过许可限度（强迫油循环风冷的变压器不得超过85度，自然循环的变压器不宜经常超过85度，最高不得超过95度）时，应做如下检查：（1）检查变压器的负荷及油温，并与以往同样负荷及冷却条件相比较。

（2）检查温度计本身是否失灵。

（3）检查散热器是否打开，冷却装置是否正常。

若以上均正常，油温比以往同样条件下高出10度，且还在继续上升时，则可判断变压器内部有故障如铁芯发火或匝间短路等。

铁芯发火可能是涡流所致，或夹紧用的穿芯螺丝与铁芯接触，或矽钢片间的绝缘破坏。

此时，差动保护和瓦斯保护不动作。

铁芯发火渐发展引起油色逐渐变暗，并由于发火部分温度很快的上升致使油的温度渐升高，并达到发火点温度，这是很危险的，若不及时切除变压器，就有可能发生火灾或爆炸事故。

因此，应立即报告上级，将变压器停下，并进行检修。

2、主变压器漏油和着火时当变压器大量漏油而使油位迅速下降时，禁止将重瓦斯保护改为只作用于信号。

35kV变电所#1主变差动保护及重瓦斯动作事故分析摘要：35kV变电所运行中通常采用无功补偿和主变调匝来满足对供电利率和供电电压的要求，本文详细阐述了某油田电力部门在这方面的一些具体做法；同时，针对油区光伏并网发电日益发展的当下，对其运行中功率因数的调节进行了针对性的分析，并结合运行实践提出了解决方案，为现场此类问题提供参考。

关键词差动保护；瓦斯保护；变压器油色谱分析引言：2015年8月26日，白豹35kV变电所#1主变差动保护动作，同时伴随着重瓦斯保护动作，在现场情况下，如何尽快判断清楚故障性质、发现故障点并尽快解决考验着我们检修人员的业务素质和处置能力，现将当天保护动作分析及现场处理情况进行阐述。

1.运行现状及保护动作概况电网运行方式白豹35kV变电所电网运行方式为35kV314白王线为进线电源（属于备用电源），经321母联接带白豹#1主变，#2主变热备用，其中#1主变厂家为丹东欣泰，生产日期为2012.09，容量为8000kVA；#2主变厂家为丹东欣泰，生产日期为2011.07，容量为10000kVA。

白豹变当前最高负荷约4804kW，平均负荷4089kW。

1.1 保护动作信息及录波源文件（1）保护动作信息及现场操作情况8月26日14:36分：#1主变比率差动保护动作，全所失压，A相差流7.09A，A相制动值1.52，后台机通讯中断。

14:46分：#2主变332开关遥控合闸失败，就地进行操作成功。

14:58分：#2主变由热备用转运行操作结束。

（当#2主变投入运行时，通讯恢复正常，后台机报警信息上传）14:58分：后台机报，10kVI、II段PT断线，10kVI、II段电容161、162开关低电压保护动作。

（补报信息）14:58分：#1主变轻瓦斯预告，#1主变非电量保护动作，#1主变本体重瓦斯保护动作。

（补报信息）15:01分：后台机报#1主变油温高、有载轻瓦斯报警，有载重瓦斯动作。

（补报信息）15:45分：35kV系统瞬间失压。

一起750kV主变压器轻瓦斯动作故障的处理及原因分析摘要：本文通过一起750kV主变压器轻瓦斯动作故障的处理过程，对瓦斯继电器中产生气体的原因进行了分析，并对主变压器后期维护提出一些建议。

关键词：变压器瓦斯继电器轻瓦斯动作取气盒前言大型电力变压器是电力系统中的最重要的电气设备之一。

它的主要作用就是将不同电压等级的输电线路和设备连接成为一个整体，组成大型电力系统网络的一部分。

在电力系统中，变压器广泛地用来升高和降低电压，升压变压器把发电机电压升高到电网的系统电压，从而把强大的电力通过超高压输电线路送往数百公里以外的负荷中心，以减少输电线路的电流，降低输电线路上的电力损耗。

当变压器的主保护瓦斯继电器中出现气体将会导致瓦斯继电器轻瓦斯动作，如不及时处理，将可能导致瓦斯继电器重瓦斯动作，造成主变压器跳闸，对设备的安全稳定运行将带来不可逆转的破坏。

本文通过对一起750千伏主变压器轻瓦斯动作故障的处理过程，分析了主变压器轻瓦斯动作的原因，并对750千伏主变压器的后期维护提出了一些建议。

一、故障发生经过2016年06月11日00时23分，新疆某750千伏变电站后台报：“2号主变压器本体轻瓦斯告警动作。

”现场检查2号主变压器C相瓦斯继电器上窗口有大约300ml的气体。

变压器油面温度、绕组温度约为37度左右，与A、B相对比无异常。

油枕油位刻度为7。

高压套管油位为10点钟方向，中压套管油位为10点钟方向，低压套管上观察窗无油位显示，下观察窗满油位。

变压器温度与各油位值与前期数据对比无异常。

现场瓦斯继电器中有气体，上浮球随之液面下降后告警，告警正确。

油位、油温检查，套管及本体红外测温查对比无异常。

2号主变压器C相瓦斯继电器动作信号，测量保护屏处轻瓦斯接点为正电位，保护动作正确。

对设备本体下部、上部分别取油样进行色谱分析，特征气体无变化，与历史数据对比无明显变化。

并将瓦斯继电器内气样收集至集气盒内，取气样进行了色谱分析，色谱分析结果无异常，未发现特征气体有明显变化。

变电站主变的故障分析及事故处理变电站主变压器就是变电站的核心。

其安全运行、日常维护和事故处理都与变电站的正常供电有关，甚至与整个电力系统的安全运行有关。

本文讲述了变电站主变压器的故障及常见的变压器故障的问题的分析及事故处理方法，希望对变电站主变压器的正常运行维护有所帮助。

标签：变电站主变；故障分析；事故处理引言随着国民经济的良好发展及电力需求的不断增加，新的变电站正在出现。

变电站内的主变压器就像人的心脏一样，其安全运行、日常维护和事故处理与变电站的正常供电有关，甚至影响着整个电力系统的安全运行。

作为变电运维人员，应掌握安全操作规程、日常维护项目和事故处理的正确方法。

1.变电站主变压器的故障（1）变压器运行中发生故障时，必须停止供电，检查和维修，分析查找变压器各个方面的故障原因并及时排除。

其故障原因可能如变压器设计、安装、维护等方面的实例需要改进；在测试期间发现的故障不能立即消除时，可以等待维护期再次处理，但需采取措施防止故障扩大。

故有必要加强维护，及时观察和检测，并控制故障。

在一定范围内，根据故障现象，可以分为温度异常，声音异常，密封不良等。

（2）变压器温度异常主要表现在变压器温度高。

当环境温度正常时。

变压器的温度高于原始温度，并且可能持续增加。

造成这种故障的主要原因是变压器各层或变压器各部分短路，铁芯短路，磁通泄漏或涡流现象，长时间负载过大，散热条件不满足等情况造成的故障。

2.变电站主变压器常见问题分析2.1变电站主变故障分析当主变压器出现故障时，常常在声、嗅、颜色、温度和油位上出现异常。

现逐一分析。

当变压器正常运行时，会发出连续均匀的“嗡嗡”声。

如果声音不均匀或其他特殊声音，应视为变压器的异常运行，并可根据不同的声音找出故障，并及时处理。

主要有以下几个方面的故障：（1）过电压。

电网出现单相接地或电磁共振时，变压器的声音比平时更加尖锐。

当发生这种情况时，可将其与电压表的指示结合使用。

（2）变压器过载。

一起35KV变电站主变有载重瓦斯保护动作跳闸的原因分析一起35KV变电站主变有载重瓦斯保护动作跳闸的原因分析【摘要】阐述了35KV变电站主变有载装置故障及有载重瓦斯动作的原因分析，分析了有载调压装置的构成及常见故障处理方法，提高了电力工作人员对有载重瓦斯、轻瓦斯保护装置的认识，杜绝人为原因造成的停电。

【关键词】变压器；有载调压装置；有载重瓦斯一、事故经过2021年7月29日17：35时，登封市电业局35KV大冶变电站1#变压器有载重瓦斯保护动作跳闸，造成1#变压器所带10KV全部出线线路停电，影响了局部煤矿、工业、居民的正常生产生活，登封市电业局变电抢修人员接到通知后，马上赶到现场，对1#变压器进行抢修，变电站值班人员根据调度令在对1#变压器解除备用，做平安措施后，变电抢修人员对1#变压器进行检查、抢修。

二、变压器有载调压装置故障分析变压器有载调压装置的组成大型变压器有载调压装置一般采用Z型或M型有载分接头，它均由切换开关机构、选择器、电动操作机构几局部组成。

有载调压装置可通过电动机构进行操作，也可通过手摇机构进行操作。

有载调压装置故障的常见形式有载调压切换开关拒动、电动操作个机构失灵，造成电动机构上调或下调失控、分接开关油室泄漏、滑档。

有载调压装置故障的处理1、调压过程中发现以下情况时，应立即停止调压操作并断开动力电源。

自动空气开关跳闸，强送一次不成功；连续滑档；档位级进一次，中低压侧电流不变化、指示盘未进入绿色区或档位显示不正确；装置的切换或选择开关部位有异常音响；调压过程中主变压器轻瓦斯保护动作。

2、切换开关拒动，运行人员应检查动力电源是否正常，有载调压控制电源、控制回路有无异常，操作回路机构装置有无故障等。

在处理好拒动问题后，才能开始进行调压操作。

如果在切换中拒动，将造成调压选择器与切换开关不对应，从而造成动触头未经过渡电阻限流而离开动触头，并产生电弧，严重时可将触头烧毁，使变压器瞬时断电，引发零序保护和调压气体保护动作。

主变轻瓦斯动作现象及处理方法一、主变轻瓦斯动作现象。

1.1 信号显示。

首先呢，咱们会看到监控系统或者是保护装置发出轻瓦斯动作的信号。

就像一个警报突然拉响了，告诉咱们主变可能有点小状况了。

这个信号就像是主变在轻声呼喊，说“我这儿有点不太对劲啦”。

1.2 气体继电器。

这时候去看气体继电器，会发现有气体聚集在里面。

这气体继电器就像是主变的一个小卫士，一旦察觉到有点风吹草动，就会有所反应。

它里面的气体就像是一个信号弹，提示咱们可能存在问题。

二、主变轻瓦斯动作处理方法。

2.1 检查气体性质。

咱们得先检查气体的性质。

这就好比医生看病先得搞清楚症状一样。

如果气体是无色、无味且不可燃的，那可能是主变在正常运行过程中产生的一些空气。

要是气体颜色发黄或者有臭味，还可燃，那可就像是发现了一颗小炸弹，可能是主变内部有故障了，像什么绝缘材料过热分解之类的，这时候可不能掉以轻心。

2.2 记录气量。

同时呢，要准确记录下气体的量。

这就像记账一样，每一笔都得清楚。

气量的多少也能给我们一些线索，多了少了都可能意味着不同的情况。

如果气量很少，也许只是正常的排气现象，但要是气量比较大，那肯定是有什么比较大的动静在主变内部发生了。

2.3 汇报与联系。

接下来，要赶紧向上级汇报这个情况，这叫“事出有因，及时通报”。

同时呢，联系检修人员。

就像遇到麻烦找专家来帮忙一样，检修人员就像是主变的救星，他们有专业的工具和知识，能准确判断主变到底出了什么问题。

在这个过程中，咱们可不能自己瞎捣鼓，得按照规定的流程来，不然就像是盲人摸象，越弄越乱。

三、后续操作。

3.1 加强监视。

在等待检修人员到来的过程中，咱们要加强对主变的监视。

这就好比守着一个生病的人，时刻关注他的状态。

要多看看油温、油位、负荷这些参数有没有什么异常变化。

要是发现有什么新的情况，那可得像热锅上的蚂蚁一样，迅速采取措施。

3.2 禁止强送。

还有一点很重要，在没有搞清楚轻瓦斯动作的原因之前，绝对禁止强送主变。

一起35kV主变有载调压重瓦斯保护动作分析发布时间：2022-07-28T08:21:52.816Z 来源：《福光技术》2022年16期作者：刘敏马正忠陈子兴[导读] 2月25日13:46 35kV 2号主变跳闸，10kVⅡ段母线失压。

非电量保护装置有载调压重瓦斯动作，低后备保护装置复压方向过流Ⅰ段ABC相动作（Ia=33.368、Ib=33.845A、Ic=32.678A），主变一二次无明显缺陷情况。

事件造成35kV 2号主变停电（12小时17分钟）；35kVXX变电站10kVⅡ段母线失压（47分钟）；10kV黑塘河线045断路器停运（9小时25分钟）。

云南电网有限责任公司丽江供电局 674100一、设备故障前的运行状态2022年2月25日35kVXX变35kVⅠ段母线带电供35kV 1、2号主变、10kVⅠ、Ⅱ段母线分别由35kV1号、2号主变供电，10kV分段012断路器在分位，10kV母线分段运行，主接线图如下：图1 电气主接线图二、故障经过及保护动作情况2月25日13:46 35kV 2号主变跳闸，10kVⅡ段母线失压。

非电量保护装置有载调压重瓦斯动作，低后备保护装置复压方向过流Ⅰ段ABC 相动作（Ia=33.368、Ib=33.845A、Ic=32.678A），主变一二次无明显缺陷情况。

事件造成35kV 2号主变停电（12小时17分钟）；35kVXX变电站10kVⅡ段母线失压（47分钟）；10kV黑塘河线045断路器停运（9小时25分钟）。

经过现场检查10kVXX线高压柜门把手处有放电痕迹，具体情况如下图：图2 10kV线路045断路器柜内放电痕迹图三、设备故障原因分析（一）设备运维检修情况本站于2022年1月9日进行过全站设备定期巡视维护工作，2月10日进行过半年度维护（包含开关柜局放测试），巡视维护结果均正常。

35kV 2号主变于2021年10月21日至24进行过定检，定检结论合格。

一起主变启动冲击过程中有载重瓦斯动作异常事件的分析与处理国网上海市电力公司市北供电公司2 上海市，200040国网浙江省电力有限公司桐乡市供电公司3 浙江桐乡 314500摘要：分析了一起主变启动冲击过程中有载重瓦斯动作异常事件，经初步检查判断为有载瓦斯继电器存在误动情况，向调度申请主变改检修后进行处理。

在更换有载瓦斯继电器后，主变成功完成5次冲击，复役操作顺利结束。

现场对更换下来的有载瓦斯继电器进行检查试验的过程中，发现瓦斯继电器在某些频率、较低振动条件下重瓦斯发生动作，由于瓦斯继电器不满足抗震能力标准，在常规的变压器启动过程中，变压器启动引起的振动导致该瓦斯继电器重瓦斯动作，最终造成有载开关重瓦斯保护出口，跳开主变三侧开关。

该事件提醒我们重视电力设备的质量管理，避免此类异常事件的再次发生。

关键词：有载瓦斯继电器；误动作；抗震能力0 引言瓦斯保护作为电力系统中变压器内部故障的主保护，当变压器内部发生故障，瓦斯继电器会作用于断路器，将故障部分迅速从电网中切除，从而保证电网的无故障部分能正常运行。

瓦斯继电器是变压器所用的一种保护装置，装在变压器的储油柜和油箱之间的管道内，利用变压器内部故障而使油分解产生气体或造成油流涌动时，使气体继电器的接点动作，接通指定的控制回路。

瓦斯保护分为轻瓦斯和重瓦斯保护，内部故障时根据故障类型有发出信号告警的轻瓦斯保护和启动保护元件自动切除变压器的重瓦斯保护。

如果瓦斯继电器存在问题，则会引起断路器的误动作，影响电网的安全稳定运行。

1 事件概况2020年9月份，某电力公司进行某变电站#1主变更换工作，在验收工作中确认各项数据正常情况下，现场运维人员向调度汇报相关工作结束，准备进行主变冲击试验。

现场用#1主变220kV开关对#1主变进行第一次冲击时，#1主变有载开关重瓦斯动作出口，跳开#1主变220kV开关（启动冲击时，110千伏、35千伏侧冷备用状态，实际跳开220千伏主变开关）。

变电站主变事故处理方案
一、总则
主变跳闸后，如果全站失压则立即拉开10KV电容器组并汇报,要求转移负荷，以便倒换#1站用电，然后检查跳闸原因，按不同情况分别处理:
1.检查变压器的压力释放器有无喷油现象,油色、油位有无显著变化,有无严重漏油现象。

2.检查瓦斯继电器中有无气体，如有气体，应立即收集气体，根据气体多少、颜色、气味、可燃性等来判断其性质。

3.经以上检查，如未发现任何异常现象，则对瓦斯保护二次回路进行检查，如判断确系二次回路引起跳闸，在取得局总工、主管生产副局长同意后，将瓦斯保护退出后，进行试送电。

二、差动保护
1.检查潜油泵确已全部停止运行。

2.对差动保护范围内所有一次设备进行检查，即差动CT
范围内设备。

3.如经以上检查未发现故障时，应对变压器测量绝缘电阻，直流电阻。

4.查看直流系统有无接地现象。

5.经以上检查后，如判断差动保护动作确属误动，则请示有关领导，退出保护试送一次。

三、后备保护
1.检查失压母线上各线路保护信号动作情况,若有线路保护未动作属保护动作而断路器未跳闸,造成的越级，则应立即拉开拒跳断路器。

2.经检查,若无线路保护信号动作,可能属线路故障,因保护拒动耐起越级，则应在拉开母线上所有的线路断路器后，重新投入变压器，逐一试送各线路以检查出保护拒动线路。

3.上述故障未经查出不得试送电。
