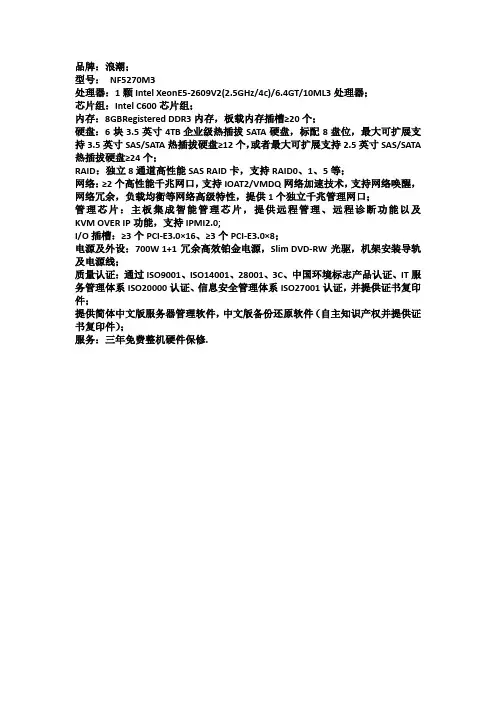

浪潮英信服务器NF5270M3产品介绍-白皮书-20130729

品牌：浪潮；
型号：NF5270M3
处理器：1颗Intel XeonE5-2609V2(2.5GHz/4c)/6.4GT/10ML3处理器；
芯片组：Intel C600芯片组；
内存：8GBRegistered DDR3内存，板载内存插槽≥20个；
硬盘：6块3.5英寸4TB 企业级热插拔SATA硬盘，标配8盘位，最大可扩展支持3.5英寸SAS/SATA热插拔硬盘≥12个，或者最大可扩展支持2.5英寸SAS/SATA 热插拔硬盘≥24个；
RAID：独立8通道高性能SAS RAID卡，支持RAID0、1、5等；
网络：≥2个高性能千兆网口，支持IOAT2/VMDQ网络加速技术，支持网络唤醒，网络冗余，负载均衡等网络高级特性，提供1个独立千兆管理网口；
管理芯片：主板集成智能管理芯片，提供远程管理、远程诊断功能以及KVM OVER IP功能，支持IPMI2.0;
I/O插槽：≥3个PCI-E3.0×16、≥3个PCI-E3.0×8；
电源及外设：700W 1+1冗余高效铂金电源，Slim DVD-RW光驱，机架安装导轨及电源线；
质量认证：通过ISO9001、ISO14001、28001、3C、中国环境标志产品认证、IT 服务管理体系ISO20000认证、信息安全管理体系ISO27001认证，并提供证书复印件；
提供简体中文版服务器管理软件，中文版备份还原软件（自主知识产权并提供证书复印件）；
服务：三年免费整机硬件保修.。

浪潮英信服务器NF5280M6技术白皮书文档版本V1.0发布日期2022-04-03版权所有© 2021浪潮电子信息产业股份有限公司。

保留一切权利。

未经事先书面同意，本文档的任何部分不得复制或以任何形式或任何方式修改、外传。

环境保护请将我方产品的包装物交废品收购站回收利用，以利于污染预防，共同营造绿色家园。

商标说明Inspur浪潮、Inspur、浪潮、英信是浪潮集团有限公司的注册商标。

本手册中提及的其他所有商标或注册商标，由各自的所有人拥有。

安全声明服务器产品安全一直是浪潮关注的焦点，保障产品安全是浪潮的关键战略之一。

为使您更清晰地了解服务器产品，请注意如下安全风险声明。

●在调整用途或淘汰服务器时，为了保护数据隐私，建议从BIOS、BMC中恢复固件出厂设置、删除信息、清除日志。

同时，建议采用第三方安全擦除工具对硬盘数据进行全面安全擦除。

●您购买的产品、服务或特性在业务运营或故障定位的过程中将可能获取或使用用户的某些个人数据（如告警邮件接收地址、IP地址），故您有义务根据所适用国家的法律制定必要的用户隐私政策并采取足够的措施，以确保用户的个人数据受到充分的保护。

●服务器开源软件声明的获取，请直接联系浪潮客户服务人员咨询。

●部分用于生产、装备、返厂检测维修的接口、命令，定位故障的高级命令，如使用不当，将可能导致设备异常或者业务中断，故不在本资料中说明。

如需要，请向浪潮申请。

●浪潮服务器的外部接口未使用私有协议进行通信。

●浪潮建立了产品安全漏洞应急和处理机制，保证第一时间及时处理产品安全问题。

若您在浪潮产品中发现任何安全问题，或者寻求有关产品安全漏洞的必要支持，可以直接联系浪潮客户服务人员。

浪潮将一如既往的严密关注产品与解决方案的安全性，为客户提供更满意的服务。

内容声明您购买的产品、服务或特性等应受浪潮集团商业合同和条款的约束。

本文档中描述的全部或部分产品、服务或特性可能不在您的购买或使用范围之内。

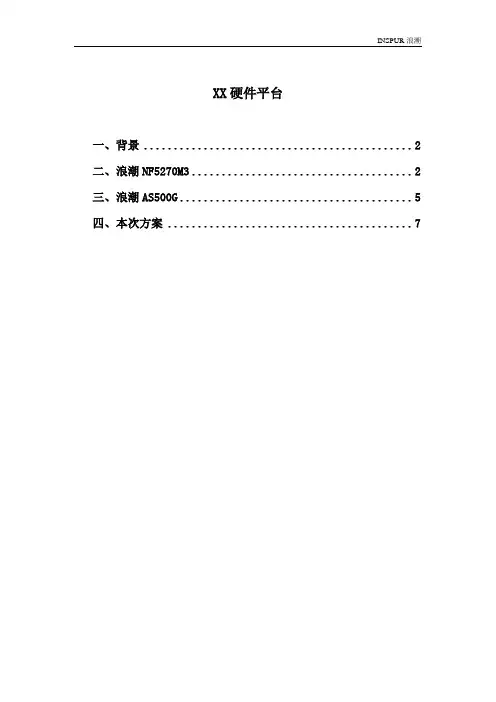

XX硬件平台一、背景 (2)二、浪潮NF5270M3 (2)三、浪潮AS500G (5)四、本次方案 (7)一、背景根据XX单位目前需求，需购置一台双路服务器运行内部应用业务，且需要配置1套存储，来存放相关用户数据。

基于用户应用需求及数据量的分析，本次推荐客户购买NF5270M3和AS500G,搭建FC SAN应用环境,满足业务需求。

二、浪潮NF5270M31、产品简介浪潮英信NF5270M3是基于最新RomlyE5-2600系列处理器，以模块化设计为基础，为客户提供一款较高性能、较低功耗、最佳散热的2U双路服务器。

无论是企业级的数据中心，以及发展中的企业应用，NF5270M3都可以为您提供多种灵活的配置选择，可更好的满足客户不断增长的服务器需求。

2、功能特性（1）目标用户搜索应用、Cache服务器、存储服务器、数据挖掘、企业云构建、分布式文件系统搭建，以及ERP、中小型数据库、初级虚拟化等。

（2）产品优势全面提升的性能、存储空间智能计算加速技术:允许设备根据处理器负载动态调节状态，在用户应用需要更高性能时可将处理器频率提升到标称值以上，以提高程序性能。

根据测试，最多可提升性能达12%。

最大可支持24个热插拔2.5寸或者12个3.5寸（可内置2块2.5寸盘）SATA/SAS接口硬盘或固态磁盘，保证磁盘性能的同时还可提供更大的存储容量。

●灵活的模块组合多种硬盘托架搭配多种磁盘背板，“1+1+1”模块化组合方式，增加客户的选择性，不同配置组合更加灵活，并且优化成本，保护客户投资。

同样也提供多种普通及白金级电源选择，还可支持PMBUS电源，完美支持Intel最新DPNM 2.0技术。

●增强的散热系统、更低的功耗表现特别设计的风流控制系统可有效避免热投影效应，解决2U狭小空间内的散热问题，显著提高了产品的耐用性及可靠性，还有效的降低了系统功耗。

与白金级高效电源搭配可以显著降低系统功耗，以一台实际耗电300W的设备为例，其输入功率可降低15%，显著降低运营费用。

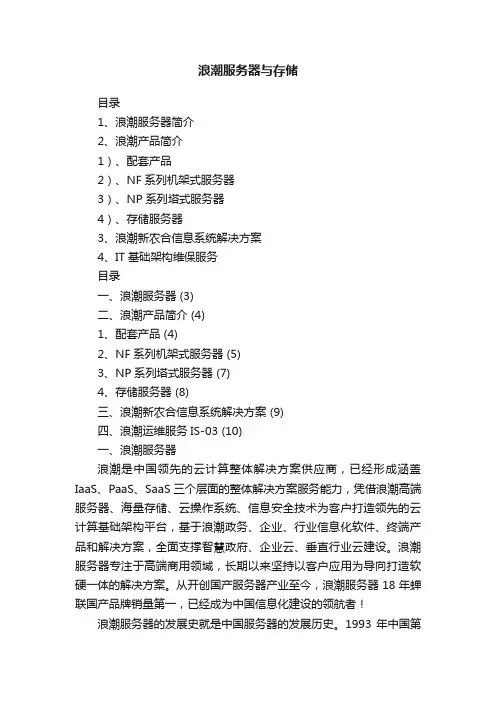

浪潮服务器与存储目录1、浪潮服务器简介2、浪潮产品简介1）、配套产品2）、NF系列机架式服务器3）、NP系列塔式服务器4）、存储服务器3、浪潮新农合信息系统解决方案4、IT基础架构维保服务目录一、浪潮服务器 (3)二、浪潮产品简介 (4)1、配套产品 (4)2、NF系列机架式服务器 (5)3、NP系列塔式服务器 (7)4、存储服务器 (8)三、浪潮新农合信息系统解决方案 (9)四、浪潮运维服务IS-03 (10)一、浪潮服务器浪潮是中国领先的云计算整体解决方案供应商，已经形成涵盖IaaS、PaaS、SaaS三个层面的整体解决方案服务能力，凭借浪潮高端服务器、海量存储、云操作系统、信息安全技术为客户打造领先的云计算基础架构平台，基于浪潮政务、企业、行业信息化软件、终端产品和解决方案，全面支撑智慧政府、企业云、垂直行业云建设。

浪潮服务器专注于高端商用领域，长期以来坚持以客户应用为导向打造软硬一体的解决方案。

从开创国产服务器产业至今，浪潮服务器18年蝉联国产品牌销量第一，已经成为中国信息化建设的领航者！浪潮服务器的发展史就是中国服务器的发展历史。

1993年中国第一台服务器诞生于浪潮，中国服务器产业发端。

随后，第一套128颗处理器的高性能系统、世界第一台单路、双路至强服务器、第一款销量过万的国产高端四路服务器、第一台自主八路服务器天梭850、中国第一台天梭K1自主主机系统，打破了国外对高端服务器及其核心技术的垄断，为实现中国信息命脉自主可控奠定基础。

与此同时，浪潮还先后承担“国产服务器推广和应用”、“新型网络服务器”等9项国家863计划，拥有国家唯一设在企业的服务器和海量存储技术国家重点实验室。

浪潮为中国服务器产业发展做出的贡献也受到广泛的肯定，先后获得五次中国IT业最高殊荣——国家科技进步奖，一次原信息产业部“信息产业重大技术发明”奖等几十项国家科技荣誉。

天梭K1自主主机系统是“十一五”期间国家863计划“高端容错计算机研制与应用推广”项目成果，是解决我国信息自主可控的战略性装备。

实现RAID，实现R8个实现RAID，8个8个Raid key)实SAS RAID卡卡，并搭配，也必须做8通道 SS KVM）要额(电源选配(电源选配（BRD033）（BRD033）（BRD033））实现RAI缓存）（512M缓（512M缓存卡 RS0805I （512M1个管理模块，可实现完（可选Raid key)实现RAID，可选升级高性能RAID卡；可选升级高性能电源卡，（可选Raid key)实现RAID，可选升级高性能RAID卡；可选升级高性能电源；硬盘托架系统默认都是8个；无RAID；可选升级高性能RAID卡；可升级普通或者高效双电源。

（可选Raid key)实现RAID，可选升级高性能RAID卡；可升级普通或者高效双电源。

；硬盘托架系统默认都是8个；无RAID；可选升级高性能RAID卡；可升级普通或者高效双电源。

；硬盘托架系统默认都是8个；标配BSS008 INSPUR 八通道高性能 SAS 2008卡（可选Raid key)实现RAID,可选升级高性能RAID卡；可升级高效双2008卡（可选Raid key)实现RAID,可选升级高性能RAID卡；可升级普通或者高效双电源；卡，并搭配一块SAS RAID卡使用。

标配8通道 SAS RAID卡 RS0805 （512M缓存）(BRD035)实现RAID；17块及17块以上硬盘配置无法配置slim 须选配Expander卡，并搭配一块SAS RAID卡使用。

标配八通道 SAS 高性能RAID-6805（512MB缓存)(BRE026)实现RAID；17块及17块以上硬盘如果不选raidkey，也必须做RAID出货。

无JBOD模式；17块及17块以上硬盘配置无法配置slim光驱RAID卡使用。

标配8通道 SAS RAID卡 RS0805 （512M缓存）(BRD035)实现RAID；17块及17块以上硬盘配置无法配置slim光驱RAID卡使用。

浪潮服务器NF5270M3产品简介2013年V1.0浪潮集团服务器产品部本文档为售前工程师、对技术感兴趣的销售人员/客户提供一个浪潮服务器NF5270M3的简单规格介绍。

适合销售人员、售前工程师参考，以及服务器用户了解产品技术。

浪潮服务器NF5270M3提升性能及存储容量实现更高应用的双路2U机架式服务器⏹产品定位浪潮英信NF5270M3是基于最新Romly E5-2600系列处理器，以模块化设计为基础，为客户提供一款较高性能、较低功耗、最佳散热的2U双路服务器。

无论是企业级的数据中心，以及发展中的企业应用，NF5270M3都可以为您提供多种灵活的配置选择，可更好的满足客户不断增长的服务器需求。

⏹关键点●全面提升的性能、存储空间智能计算加速技术: 允许设备根据处理器负载动态调节状态，在用户应用需要更高性能时可将处理器频率提升到标称值以上，以提高程序性能。

根据测试，最多可提升性能达12%。

最大可支持24个热插拔2.5寸或者12个3.5寸（可内置2块2.5寸盘）SATA/SAS 接口硬盘或固态磁盘，保证磁盘性能的同时还可提供更大的存储容量。

●灵活的模块组合多种硬盘托架搭配多种磁盘背板，“1+1+1”模块化组合方式，增加客户的选择性，不同配置组合更加灵活，并且优化成本，保护客户投资。

同样也提供多种普通及白金级电源选择，还可支持PMBUS电源，完美支持Intel最新DPNM 2.0技术。

●增强的散热系统、更低的功耗表现特别设计的风流控制系统可有效避免热投影效应，解决2U狭小空间内的散热问题，显著提高了产品的耐用性及可靠性，还有效的降低了系统功耗。

与白金级高效电源搭配可以显著降低系统功耗，以一台实际耗电300W的设备为例，其输入功率可降低15%，显著降低运营费用。

⏹应用举例搜索应用、Cache服务器、存储服务器、数据挖掘、企业云构建、分布式文件系统搭建，以及ERP、中小型数据库、初级虚拟化等⏹产品规格型号NF5270M3处理器支持2个英特尔® 至强® 处理器E5-2600系列高速缓存10MB（E5-2603、E5-2609）15MB（E5-2620、E5-2630、E5-2640）20MB（E5-2650、E5-2660、E5-2665、E5-2670、E5-2680、E5-2690）QPI总线速率6.4GT/s（E5-2603、E5-2609）7.2GT/s（E5-2620、E5-2630、E5-2640）8.0GT/s（E5-2650、E5-2660、E5-2665、E5-2670、E5-2680、E5-2690）芯片组英特尔®C600服务器专用芯片组内存20个内存插槽，支持内存类型DDR3 ECC Unbuffered/DDR3 ECC Register/DDR3 LV，最高支持DDR3-1600内存，最大可扩展640GB内存（当使用单条容量32GB的内存时）支持高级内存纠错、内存镜像、内存热备等高级功能硬盘控制器可选8通道SAS 3Gb及6Gb磁盘控制器RAID 主板集成SATA控制器可选配置外置SAS磁盘控制器支持RAID 0/1/10，通过可选组件可升级支持RAID 5，50或可选扩展支持RAID 0/1/5/6/10/50/60的、具备缓存的高性能SAS RAID控制器并可扩展缓存保护模块存储最大支持24个热插拔2.5寸或者12个3.5寸（可内置2块2.5寸盘）SATA/SAS接口硬盘或固态磁盘I/O扩展槽主板支持6个PCI-E插槽，3个PCI-E x 8，3个PCI-E x 16当仅配置1颗处理器时，仅1个PCI-E 3.0 x16，2个PCI-E 3.0 x8可用集成I/O端口前置：2个USB接口，后置：4个USB接口，1个标准VGA接口，1个串口，2RJ45 GbE以太网接口，1个管理专用RJ45千兆以太网接口，内置：1个USB接口网络控制器集成2个高性能千兆以太网控制器，支持虚拟化加速、网络加速、负载均衡、冗余等高级功能，另外可支持2个于专用扩展技术的10GbE以太网控制器电源支持普通电源及白金级电源，可选1+1冗余，可选支持PMbus的电源显卡集成带16MB显存的显示控制器光驱8或16硬盘机型配置Slim DVD-RW光驱12、24硬盘机型可选配置USB接口的外置DVD-RW光驱软驱可选基于闪存技术的USB接口虚拟软驱管理功能集成系统管理芯片，支持IPMI2.0、KVM over IP、虚拟媒体等管理功能支持浪潮睿捷系列服务器管理、部署软件支持操作系统Microsoft Windows Server 2008 SP1 32/64bit Microsoft Windows Server 2008 R2Windows 2003 Enterprise with SP2 32/64bitRed Hat Enterprise Linux6 32/64bitRed Hat Enterprise Linux6 U1 32/64bitSuSE Linux Enterprise Server 10 SP2 32/64bit SuSE Linux Enterprise Server 11 32/64Bit不同配置下操作系统支持能力不同，详情请咨询浪潮公司工作环境温度5℃～35℃电源电压110-240V国际认证ISO9001国际质量管理体系ISO14001国际环境管理体系机箱高88mm，宽430mm，深660mm（不包括箱耳厚度）参考重量25kg产品图片仅供参考，请以销售实物为准；详细的技术规格和供货情况，请向浪潮当地经销商查询，如有变化，恕不另行通知。

浪潮英信服务器NF5280M6技术白皮书文档版本V1.0发布日期2022-04-03版权所有© 2021浪潮电子信息产业股份有限公司。

保留一切权利。

未经事先书面同意，本文档的任何部分不得复制或以任何形式或任何方式修改、外传。

环境保护请将我方产品的包装物交废品收购站回收利用，以利于污染预防，共同营造绿色家园。

商标说明Inspur浪潮、Inspur、浪潮、英信是浪潮集团有限公司的注册商标。

本手册中提及的其他所有商标或注册商标，由各自的所有人拥有。

安全声明服务器产品安全一直是浪潮关注的焦点，保障产品安全是浪潮的关键战略之一。

为使您更清晰地了解服务器产品，请注意如下安全风险声明。

●在调整用途或淘汰服务器时，为了保护数据隐私，建议从BIOS、BMC中恢复固件出厂设置、删除信息、清除日志。

同时，建议采用第三方安全擦除工具对硬盘数据进行全面安全擦除。

●您购买的产品、服务或特性在业务运营或故障定位的过程中将可能获取或使用用户的某些个人数据（如告警邮件接收地址、IP地址），故您有义务根据所适用国家的法律制定必要的用户隐私政策并采取足够的措施，以确保用户的个人数据受到充分的保护。

●服务器开源软件声明的获取，请直接联系浪潮客户服务人员咨询。

●部分用于生产、装备、返厂检测维修的接口、命令，定位故障的高级命令，如使用不当，将可能导致设备异常或者业务中断，故不在本资料中说明。

如需要，请向浪潮申请。

●浪潮服务器的外部接口未使用私有协议进行通信。

●浪潮建立了产品安全漏洞应急和处理机制，保证第一时间及时处理产品安全问题。

若您在浪潮产品中发现任何安全问题，或者寻求有关产品安全漏洞的必要支持，可以直接联系浪潮客户服务人员。

浪潮将一如既往的严密关注产品与解决方案的安全性，为客户提供更满意的服务。

内容声明您购买的产品、服务或特性等应受浪潮集团商业合同和条款的约束。

本文档中描述的全部或部分产品、服务或特性可能不在您的购买或使用范围之内。

【营销售后服务】最新浪潮服务器产品介绍目录1.浪潮NP3020M2服务器22.浪潮NP5020M3服务器53.浪潮NP5540M3服务器84.浪潮NP5580M3服务器125.浪潮NF5140M3服务器166.浪潮NF5240M3服务器217.浪潮NF5270M3服务器248浪潮NF5280M3服务器279.浪潮NF8560M2服务器3010.浪潮NF8520服务器3311.浪潮TS850服务器3612.浪潮NX5760M3刀片服务器3813.浪潮NX5440M3刀片服务器4214.浪潮天梭TS100004415.浪潮天梭TS200004716.浪潮天梭TS300004917.浪潮安全服务器NF5285P25118.浪潮英信SA52245419.浪潮英信SA52455620.浪潮英信SA52435821.浪潮英信SA5212L6122.浪潮英信SA5212S6323.浪潮天梭TS8650G36624.浪潮云海Smartcloud集装箱数据中心6725.浪潮睿捷服务器套件6926.浪潮海量存储系统软件－业务连续保护模块（BCP）71服务器产品介绍1.浪潮NP3020M2服务器产品概述浪潮英信NP3020M2是一款专为中小型应用设计的单路入门级服务器产品，采用全新的平台架构，相比与浪潮上一代产品性能提升40%，可从容的应对各种新业务带来的压力，同时还具有出色的扩展性，能够伴随着业务的增长而增长。

针对中小型应用的特点，NP3020M2具有出色的静音和低辐射设计，更适合办公室环境使用，是中小型信息化建设中入门级服务器的首选。

产品特点1、支持英特尔最新XeonE3-1200系列处理器，大幅提升后的处理器主频，带来更少的延迟和更高计算性能；2、采用支持纠错代码(ECC)的内存，提供比台式机更高水平的数据完整性、可靠性和系统正常运行时间，有效提供数据容错功能，降低系统宕机概率，从容面对不断上涨的业务；3、良好的散热设计，更好的保证机箱内部气流的通畅，确保关键部件正常工作，避免因局部散热不利造成的系统宕机隐患；4、360°静音设计，通过风扇及机箱的优化设计削弱噪音源，智能调控散热能力，从而大幅降低系统噪音，人性化设计全面贯穿健康理念；5、多达6个PCI扩展槽，支持传统PCI及高速PCI-E2.0X16，保护用户现有的IT设备投资，使用户短期的投资获得长期的超值回报；6、拥有8块硬盘的扩展空间，可选SATA、SAS存储配置，为客户提供更强大的数据存储选择，并提供充足的未来扩展空间产品规格2.浪潮NP5020M3服务器产品概述浪潮英信NP5020M3是浪潮专为中小型企业、政府、教育等客户量身打造的一款双路塔式服务器，完美的静音设计紧凑小巧的内部结构和外观非常特别适合需要小型机箱的零售店或小型办公室环境，采用最新的平台架构及处理器，相对于浪潮上一代产品整体性能提升40%，特别适合像电子政务、电子邮件、文件、打印、OA、ERP、CRM、多媒体教学、中小型数据库、中小型工作站、大型网络的子网系统等。

1.1双路机架式：NF5280M3产品定位浪潮英信NF5280M3是浪潮基于英特尔最新的平台技术，全新设计的一款高端双路机架式服务器。

该产品在保持浪潮服务器一贯的高品质、高可靠表现的同时，具有同类产品中最高的性能、理想的扩展能力，以及良好的管理特性，特别适合对服务器有较高要求的电信、金融、大型企业等用户。

凭借巧具匠心的系统设计，它在有限的空间内完美展现了高效、可靠、智能、高扩展特性，适用于各类对计算、存储、通讯有高标准要求的关键应用。

目标用户对处理器和内存皆有高要求的大型政府、企业的数据库及核心业务软件对内存和磁盘扩展、网络I/O能力有很高要求的各种网络服务器追求超高性能的高性能集群，如渲染作业、制造业CAD、CAE等产品优势最新计算科技的结晶。

采用最新的英特尔至强处理器E5-2600系列，内存控制器和PCI-E控制器集成于处理器内部带来高速的数据交换及处理能力，辅以高速QPI总线，具有非凡的性能表现。

与此同时，还具备虚拟化加速、加密算法加速、新一代睿频技术等多种优秀特性，满足用户对高性能、高效能的不断追求。

●丰富的磁盘选择。

用户可以根据业务的需求，在SATA、SAS中选择适合自己预算及应用需求的磁盘接口，并可灵活选择多种RAID实现方式，进一步提升系统的磁盘性能及数据安全性。

●强大的网络I/O能力。

集成2或4个GbE以太网控制器，具备高级网络加速技术和虚拟化优化技术，全面提升网络I/O能力的同时，对各种新兴应用提供良好支持。

另可选增配2个额外的10GbE以太网控制器，为海量数据处理提供充足带宽。

●完善的管理特性。

集成新一代服务器智能管理芯片，可实现与操作系统无关的复杂系统管理功能，配合浪潮睿捷服务器管理套件5.0版及新一代的UEFI智能固件，可极大简化用户的设备部署、管理和维护工作。

产品详述英信NF5280 M3的产品规格。

浪潮服务器NF5140M3产品简介2013年7月浪潮北京公司技术推进部本文档为售前工程师、对技术感兴趣的销售人员/客户提供一个浪潮服务器NF5140M3的简单规格介绍。

适合销售人员、售前工程师参考，以及服务器用户了解产品技术。

⏹产品简介英信NF5140M3是一款基于Romley平台重新设计的高集成度的1U双路服务器产品，设计给追求适用性能、适用功能、致力于将技术转化为性价比表现极致的用户，结构设计紧凑灵活，在有限的空间内完美展现了高性能，高可靠性的特性，满足对空间占用，网络计算性能，稳定性能有高标准要求的商业应用环境，特别针对于目前互联网应用密集部署、分布安装、空间紧凑、热量集中、强调业务连续性、服务器高度管理性的应用，加强了机身钢性结构、可远程管理特性方面的设计，同时增加了前置VGA降低了运维复杂度。

⏹目标客户适用于互联网、电信增值、政府、通信、大中型企业、能源等行业，能够满足多种用途和环境的客户应用，例如：游戏服务器、数据库服务器、Web前端接入服务器、目录服务器、防火墙、MAIL服务器、高性能计算、CACHE服务器、IDC/ISP/ICP/ASP等网络、信息运营商的业务应用。

⏹产品特性性能强大采用基于Sandy Bridge架构的双路32nm多核英特尔®至强®E5-2400系列处理器；支持64位扩展、I/O加速、Turbo 2.0、超线程技术，相比上一代平台，整形计算性能提升40%~60%，浮点计算性能提升60%~80%，节能效果明显。

采用最新的C602芯片组，板载SATA控制器可支持Raid0/1/5/10/50，创新的主板VR电路设计及高容量价格比的3.5寸硬盘，即保证了节能高效，同时显著提升性价比，从而提升单机柜部署服务器数量，提升计算性能和降低TCO；持node manager2.0技术，可持续监测服务器功耗，实现芯片级节能，并可制定功耗限制策略，在服务器使用量少的时间内，显著降低功耗，节能环保。
