基于TRIBON的铁舾件快速建模方法研究
尽量缩减，如板材型基座，其肘板的尺寸和螺孔的相对位置都应规格化。 2．对于三维建模二次开发而言，特征尺寸的确定是关键步骤，特征尺寸应尽可能少，并且应该反映部件
的主要结构要素，比如板材型基座的特征尺寸应该是: 螺孔大小、螺孔位置和高度，其他尺寸都应该 是非特征尺寸, 或可由上诉尺寸推导出来。 3. 具有友好的二次开发功能的应用软件作为技术支撑，可以方便地将工程图纸语言转化为可执行的计算 机语言。
通过研究铁舾装件的图纸，我们可以发现对绝大多数的部件而言，其中的单个零件和局部节点一般 均可规定为标准尺寸，而变化的往往是几个与总体形状有关的特征尺寸，比如栏杆的间距和转角、平台 的几个角的位置和高度、基座的高度和螺孔的分布位置……等等，一旦其特征尺寸确定了，部件的具体 形状也就确定了。
当然应用特征尺寸来建设，需要满足以下 3 个条件： 1．部件类型的标准化和节点的标准化。 非特征尺寸都应该作为工厂标准固定下来，常用部件的类型应
Ycp=0.0
# current position y coordinates
AYcp=[0, 1, 0 ]
# current position array
SPxy=[(0.0,0.0)]
# to instore all standpoints,(0.0,0.0) is the local
original coordinates

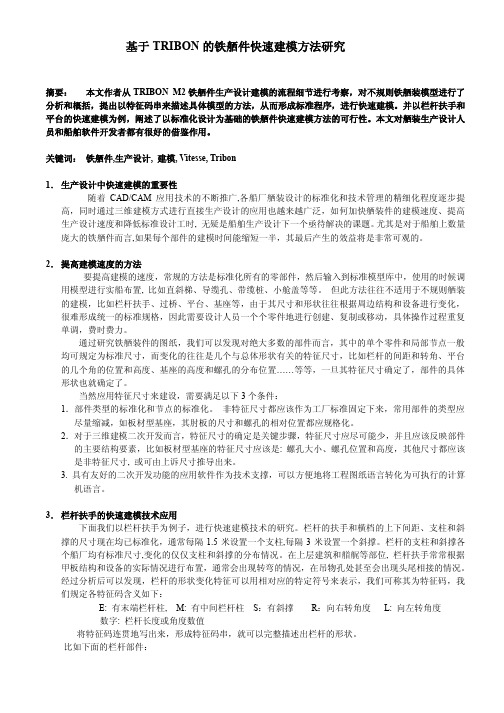

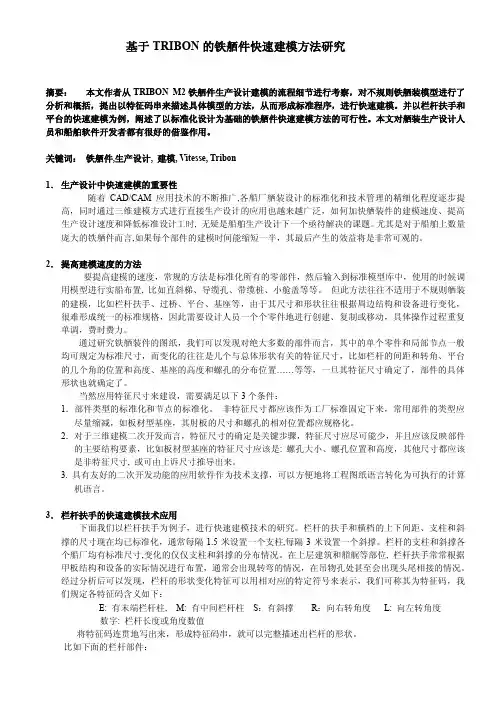

基于 TRIBON 的铁舾件快速建模方法研究
摘要： 本文作者从 TRIBON M2 铁舾件生产设计建模的流程细节进行考察，对不规则铁舾装模型进行了 分析和概括，提出以特征码串来描述具体模型的方法，从而形成标准程序，进行快速建模。并以栏杆扶手和 平台的快速建模为例，阐述了以标准化设计为基础的铁舾件快速建模方法的可行性。本文对舾装生产设计人 员和船舶软件开发者都有很好的借鉴作用。
的主要结构要素，比如板材型基座的特征尺寸应该是: 螺孔大小、螺孔位置和高度，其他尺寸都应该 是非特征尺寸, 或可由上诉尺寸推导出来。 3. 具有友好的二次开发功能的应用软件作为技术支撑，可以方便地将工程图纸语言转化为可执行的计算 机语言。
通过研究铁舾装件的图纸，我们可以发现对绝大多数的部件而言，其中的单个零件和局部节点一般 均可规定为标准尺寸，而变化的往往是几个与总体形状有关的特征尺寸，比如栏杆的间距和转角、平台 的几个角的位置和高度、基座的高度和螺孔的分布位置……等等，一旦其特征尺寸确定了，部件的具体 形状也就确定了。
当然应用特征尺寸来建设，需要满足以下 3 个条件： 1．部件类型的标准化和节点的标准化。 非特征尺寸都应该作为工厂标准固定下来，常用部件的类型应
Ycp=0.0
# current position y coordinates
AYcp=[0, 1, 0 ]
# current position array
SPxy=[(0.0,0.0)]
# to instore all standpoints,(0.0,0.0) is the local
original coordinates
基于 TRIBON 的铁舾件快速建模方法研究
摘要： 本文作者从 TRIBON M2 铁舾件生产设计建模的流程细节进行考察，对不规则铁舾装模型进行了 分析和概括，提出以特征码串来描述具体模型的方法，从而形成标准程序，进行快速建模。并以栏杆扶手和 平台的快速建模为例，阐述了以标准化设计为基础的铁舾件快速建模方法的可行性。本文对舾装生产设计人 员和船舶软件开发者都有很好的借鉴作用。
船舶设计手册舾装分册
船舶设计手册舾装分册船舶设计手册舾装分册第一章引言1.1 目的和范围本手册的目的是为船舶设计师、工程师和相关专业人员提供必要的舾装设计指导，确保船舶舾装能够满足安全、舒适、经济和环保的要求。
本手册包括船舱、甲板、船舶设备和舾装材料等方面的设计内容。
1.2 参考资料本手册所依据的主要参考资料包括国际海事组织（IMO）的相关公约、船级社的规范和标准、国际船舶设计师协会的指导文件等。
第二章船舱设计2.1 船舱布局设计船舱布局设计应充分考虑船舶功能和操作流程，合理划分船舱区域，以确保功能的顺利实施和操作的便利性。
2.2 船舱结构设计船舱的结构设计涉及船舱的墙壁、天花板、地板等部分。
在设计中要考虑船舱的承载能力、隔音效果、防火性能等要求。
2.3 船舱舾装设计船舱舾装设计包括舱室内的家具装置、卫生间、厨房等设施的布局和配置。
设计中要注重舱室的舒适性、安全性和实用性。
第三章甲板设计3.1 甲板舱口设计甲板舱口设计要考虑货物的装卸过程和操作的便捷性，确保舱口的尺寸和舱口盖板的强度都能满足操作要求。
3.2 甲板结构设计甲板结构设计包括舱盖板、舱口盖板等部分。
设计中要考虑甲板的承载能力、水密性和防火性能等要求。
3.3 甲板设备设计甲板设备设计包括舷梯、扶手、货物吊装设备等的布局和配置。
设计中要注重设备的安全性、稳定性和可靠性。
第四章船舶设备设计4.1 舾装船舶设备设计舾装船舶设备设计包括舱室内的通风设备、空调设备、灯具等设施的布局和配置。
设计中要注重设备的舒适性和安全性。
4.2 电气设备设计电气设备设计包括船舶的电源系统、照明系统、通信系统等的布局和配置。
设计中要注重设备的可靠性和节能性。
第五章舾装材料选择5.1 舾装板材选择舾装板材选择要考虑材料的强度、防火性能、耐久性等因素。
常用的舾装板材包括钢板、铝板、玻璃钢板等。
5.2 舾装装饰材料选择舾装装饰材料选择要考虑材料的美观、环保性、易清洁等因素。
常用的舾装装饰材料包括木材、塑料、壁纸等。

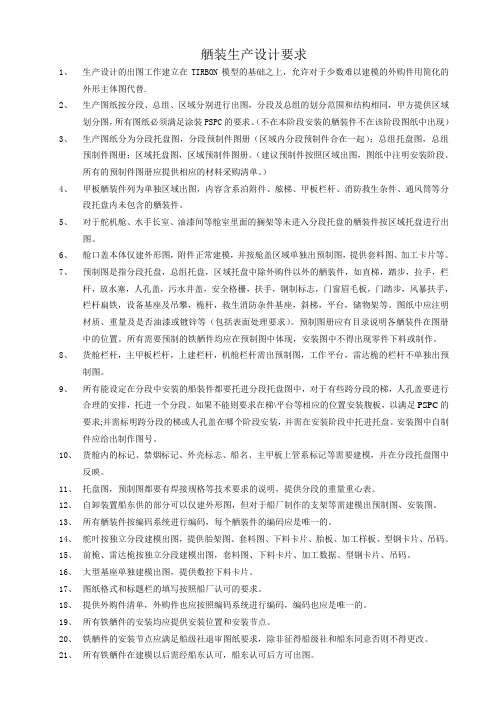

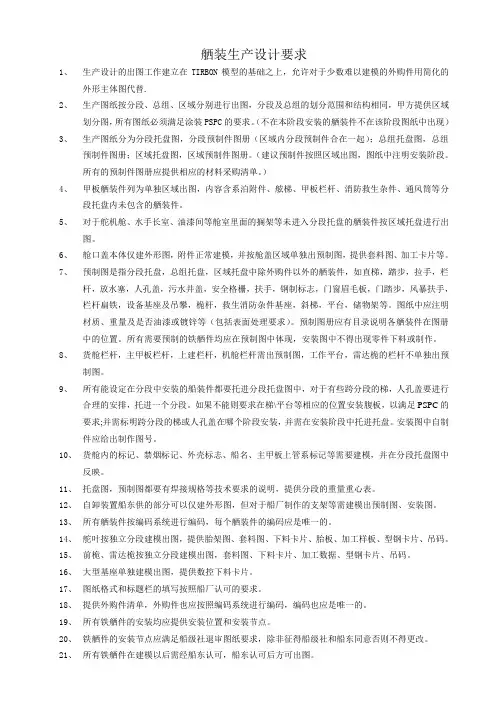

舾装生产设计要求
舾装生产设计要求1、生产设计的出图工作建立在TIRBON模型的基础之上，允许对于少数难以建模的外购件用简化的外形主体图代替.2、生产图纸按分段、总组、区域分别进行出图，分段及总组的划分范围和结构相同，甲方提供区域划分图，所有图纸必须满足涂装PSPC的要求。
（不在本阶段安装的舾装件不在该阶段图纸中出现）3、生产图纸分为分段托盘图，分段预制件图册（区域内分段预制件合在一起）；总组托盘图，总组预制件图册；区域托盘图，区域预制件图册。
（建议预制件按照区域出图，图纸中注明安装阶段。
所有的预制件图册应提供相应的材料采购清单。
）4、甲板舾装件列为单独区域出图，内容含系泊附件、舷梯、甲板栏杆、消防救生杂件、通风筒等分段托盘内未包含的舾装件。
5、对于舵机舱、水手长室、油漆间等舱室里面的搁架等未进入分段托盘的舾装件按区域托盘进行出图。
6、舱口盖本体仅建外形图，附件正常建模，并按舱盖区域单独出预制图，提供套料图、加工卡片等。
7、预制图是指分段托盘，总组托盘，区域托盘中除外购件以外的舾装件，如直梯，踏步，拉手，栏杆，放水塞，人孔盖，污水井盖，安全格栅，扶手，钢制标志，门窗眉毛板，门踏步，风暴扶手，栏杆扁铁，设备基座及吊攀，桅杆，救生消防杂件基座，斜梯，平台，储物架等。
图纸中应注明材质、重量及是否油漆或镀锌等（包括表面处理要求）。
预制图册应有目录说明各舾装件在图册中的位置。
所有需要预制的铁舾件均应在预制图中体现，安装图中不得出现零件下料或制作。
8、货舱栏杆，主甲板栏杆，上建栏杆，机舱栏杆需出预制图，工作平台，雷达桅的栏杆不单独出预制图。
9、所有能设定在分段中安装的船装件都要托进分段托盘图中，对于有些跨分段的梯，人孔盖要进行合理的安排，托进一个分段。
如果不能则要求在梯\平台等相应的位置安装腹板，以满足PSPC的要求;并需标明跨分段的梯或人孔盖在哪个阶段安装，并需在安装阶段中托进托盘。
安装图中自制件应给出制作图号。
10、货舱内的标记、禁烟标记、外壳标志、船名、主甲板上管系标记等需要建模，并在分段托盘图中反映。

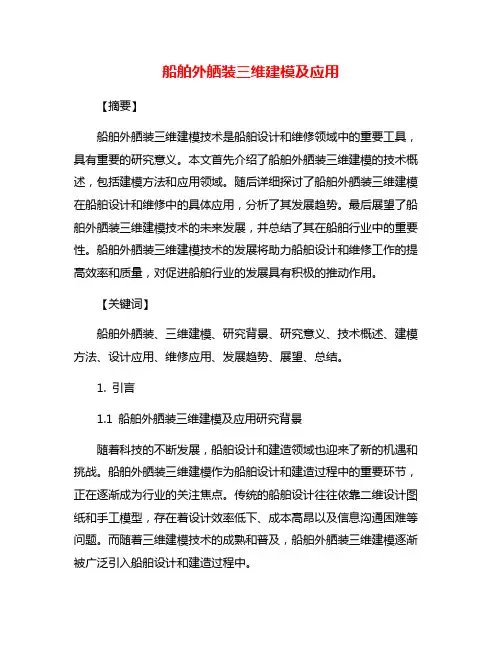

船舶外舾装三维建模及应用
船舶外舾装三维建模及应用【摘要】船舶外舾装三维建模技术是船舶设计和维修领域中的重要工具，具有重要的研究意义。
本文首先介绍了船舶外舾装三维建模的技术概述，包括建模方法和应用领域。
随后详细探讨了船舶外舾装三维建模在船舶设计和维修中的具体应用，分析了其发展趋势。
最后展望了船舶外舾装三维建模技术的未来发展，并总结了其在船舶行业中的重要性。
船舶外舾装三维建模技术的发展将助力船舶设计和维修工作的提高效率和质量，对促进船舶行业的发展具有积极的推动作用。
【关键词】船舶外舾装、三维建模、研究背景、研究意义、技术概述、建模方法、设计应用、维修应用、发展趋势、展望、总结。
1. 引言1.1 船舶外舾装三维建模及应用研究背景随着科技的不断发展，船舶设计和建造领域也迎来了新的机遇和挑战。
船舶外舾装三维建模作为船舶设计和建造过程中的重要环节，正在逐渐成为行业的关注焦点。
传统的船舶设计往往依靠二维设计图纸和手工模型，存在着设计效率低下、成本高昂以及信息沟通困难等问题。
而随着三维建模技术的成熟和普及，船舶外舾装三维建模逐渐被广泛引入船舶设计和建造过程中。
在过去的研究中，船舶外舾装三维建模的应用主要集中在大型船舶的设计和建造领域。
通过使用三维建模软件，船舶设计师可以更加直观地展现船舶的外观和结构，提高设计效率和准确性。
在船舶建造过程中，三维建模还可以帮助工程师精准地指导施工，避免因误差带来的大量工作重复。
船舶外舾装三维建模的出现，为船舶设计和建造领域带来了新的思路和方法，对于提升行业的发展水平和竞争力具有重要意义。
1.2 研究意义船舶外舾装三维建模技术在船舶设计和维修领域的应用日益广泛，对于提高船舶设计和维修效率、降低成本、提升安全性具有重要意义。
通过船舶外舾装三维建模，可以更加直观、准确地呈现船舶外观和结构，帮助设计师更好地理解船舶设计方案，优化设计方案，提高设计效率。
在船舶维修领域，船舶外舾装三维建模可以帮助工程师更好地诊断船舶故障，规划维修方案，减少维修时间，提高维修质量。
铁舾件零件图设计要领
机舱铁舾件制作图设绘要求1.范围1.1 本设绘要求介绍了铁舾件制作图的分类，规定了铁舾件制作图的设绘依据、内容要点、图面要求、注意事项及校审要点。
1.2 机舱铁舾件制作图的范围：1.2.1 机舱内设备的基座（座架）、安装设备用加强件；1.2.2 机舱箱柜及附件类；1.2.3 机舱排气管及固定架、支撑类；1.2.4 风管及所用其吊架；1.2.5 各类格栅、舾装杂件等等。
2. 规范性引用文件Q/CB.SL201—94 图样和技术文件设绘编制通则GB4476.1—84 金属船体制图的一般规定GB4457.1—84 机械制图图纸幅面及格式3.铁舾件制作图的分类：3.1从制作的来源分为：自制件和外协制作件；自制件通常包括：加强板、垫块、平台支架、各种吊架、拦油、拦水扁铁，过路平台，部分加强结构件等等；外协制作件通常指：设备基座、箱柜、大型排气管、支撑、格栅等等3.2从阶段划分情况分：分段零件图、总段零件图、区域（或坞内）安装零件图等；3.3从系统归类划分看分为：基座制作图、排气管制作图、支撑支架图、箱柜制作图，舾装杂件制作零件图等等。
4.设绘依据：4.1机舱布置图4.2相应舾装件安装图4.3机舱风管布置图4.4机舱排气管系布置图4.5箱柜及基座详细设计图纸4.6机械设备样本或确认图4.7轮机规格说明书5.内容要点：5.1 制作图设计程序5.1.1 查阅有关产品说明书、样本、机舱布置图等确定舾装件安装位置；5.1.2 打开相应区域的船体模型，调出设备、系统管路、风管、排气管、电缆以及其他结构的制作模型；5.1.3 根据已有条件，确定相应的铁舾件制作的结构形式以及制作内容；5.1.4 建立具体的结构模型，优化结构件的构造形式和生产工艺；5.1.5 根据舾装件的结构情况以及复杂程度确定制作图的幅面大小、图形比例、视图的表示方法及视图的数量；5.1.6 调用相应需求的模型视图进行布置、剪辑，修改模型中隐形线型，并增加应有的中心线、对称线等；5.1.7 标注各视图中的制作尺寸；5.1.8 根据视图反映的情况，酌情考虑编制适当的技术文字说明，补充图形中尚须表达的技术要求；5.1.9 填写材料明细表，注明图名、图号、工程号及制作数量；5.1.10 统计本工程号、本图号所有制作图数量；5.1.11 制作图纸封面，标注页码目录，确定发放单位及发放数量；5.1.12 图纸校核、会签及图纸发放。
船舶设计使用手册舾装分册
船舶设计使用手册舾装分册本手册旨在为船舶设计师、建造者和使用者提供关于船舶舾装（装备安装）的详细指导。
本手册主要分为以下几个部分：设计原则、材料选择、船上设备安装、电气系统设计、通信和导航系统、特殊舾装项目等。
通用设计：应考虑到不同类型船舶的通用性，以方便维修和更换设备。
安全性：所有的舾装设计都应考虑到船员和设备的安全，特别是在易受海浪冲击或机械故障影响的地方。
耐久性：选择的材料和工艺应能抵御海水的腐蚀，并能在长期内保持其功能。
维护性：设计应使得设备易于接近和维修，减少停机时间。
钢材：常用的船舶舾装材料，具有良好的强度和耐腐蚀性。
铝合金：轻质材料，适用于需要减轻重量的地方。
位置选择：应考虑到设备的运行环境、维护需求以及与其他设备的相互影响。
固定方法：根据设备的重量和使用情况选择合适的固定方法，如螺栓连接、焊接、摩擦支撑等。
电缆和管道布局：应考虑到电缆和管道的走向，避免交叉和冲突。
防火与防爆：在易燃易爆环境中，应使用防火防爆电缆和设备。
照明系统：应满足船上人员的照明需求，并考虑到节能和环保。
VHF无线电：用于船与船、船与岸之间的通讯。
GPS卫星导航系统：用于确定船的位置和导航。
AIS自动识别系统：用于向其他船只和岸上设施发送和接收信息。
雷达和电子海图：用于探测周围环境和规划航线。
救生设备：包括救生艇、救生圈等设备，应定期检查其功能和完整性。
消防设备：包括灭火器、消防水枪等设备，应定期进行检修和演习。
防海盗设备：包括防御武器、报警系统等设备，应按照国际规定进行配置和使用。
油污控制系统：包括油水分离器、油污吸附剂等设备，应定期检查其功能，以防止海洋污染。
防寒设备：包括保温材料、加热器等设备，应能在寒冷的海洋环境中保护船员和设备的安全。
船舶舾装是一个复杂而关键的过程，涉及到多个领域的知识。
一个良好的舾装设计能够提高船舶的安全性、可靠性和使用性能。
希望本手册能对船舶设计师、建造者和使用者提供有益的参考。
在为《红树林度假酒店使用手册》进行装帧设计时，我们主要考虑到了以下几个关键元素。
TRIBON铁舾建模作业指导书三维建模操作说明
TRIBON铁舾建模作业指导书三维建模操作方法Work Instruction for TRIBON Structure Modelling Way of Creating the 3D Model前言在TRIBON系统下进行铁舾件建模工作，与建模有关的指导说明包括：零件命名原则、三维建模操作说明、通用部件存放说明、缺省文件说明、英文缩写对照字典等。
本标准是对TRIBON 铁舾三维建模操作方法的说明。
TRIBON铁舾建模作业指导书三维建模操作方法1 范围本标准规定了设计专业运用Structure modelling铁舾件三维建模的操作方法。
本标准适用于TRIBON 舾装专业铁舾件三维建模设计。
2 三维建模操作方法2.1 选子工程2.1.1在Project selection下选工程号，再选子工程，根据各自专业选取。
如：铁舾专业选TIEXI；工艺专业选GONGYI；电装专业选CABLE，依此类推。
2.1.2 点击Structure Modelling进入建模窗口。
2.1.3 点击File菜单下的New，输入图框型式PCV4。
PCV4图框是STRUCTURE建模必须用的特殊图框，此图框包含四个视图见图1,建模时会出现三个投影视图和一个轴侧图。
图 12.1.4 点击STRUCTURE下拉菜单中的New,输入Structure name。
如:T1001_BVL_201，再输入Module name，选择颜色。
2.2 建模利用Drafting的绘图知识,运用STRUCTURE建模系统提供的Transform, Delete, Modify,Copy,Move……等功能，将多个Component组合成一个标准的或专船的STRUCTURE(如梯子，基座等)保存Structure name(T1001_BVL_201)到专门的铁舾件数据库SBF_DB_FSTRU，或标准铁舾件数据库SBF_DB_FSTD（建模用的图可以不保存)，具体建模操作指令见2.5。

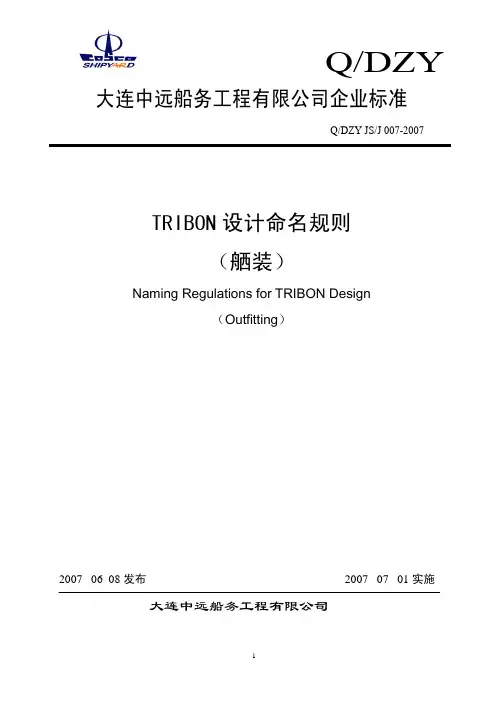

TRIBON+设计命名规则-舾装
Q/DZY 大连中远船务工程有限公司企业标准Q/DZY JS/J 007-2007TRIBON设计命名规则（舾装）Naming Regulations for TRIBON Design（Outfitting）2007– 06–08发布 2007– 07– 01实施大连中远船务工程有限公司目 次前言 (3)范围 (4)规范性引用文件 (4)术语和定义 (4)工程名 (4)专业分类码 (4)施工阶段代码 (4)系统维护 (5)标准图框命名 (5)相对坐标系命名 (6)图纸（Drawing）命名 (6)舾装MODULE代码命名 (6)几何形体（Volume）命名 (6)设备命名 (6)管系部件（Component）命名 (7)管材代码结构形式 (7)命名示例 (8)管系附件代码结构形式 (9)命名示例 (10)阀件部件命名 (16)代码的结构形式 (16)命名示例 (18)管支架命名 (19)代码的结构形式 (19)风管系统命名 (20)通风部件命名 (20)风设备部件命名 (23)风管支架及铁舾件命名 (27)铁舾专业 (27)编码的结构 (27)标准图的输出命名 (29)部件（Structure Component）命名 (29)电气专业 (33)部件(Components) (33)设备(Equipment) (33)电装件代码的结构形式 (33)结构(Structure)命名 (34)电缆通道(Cableway)命名: (34)附 录 A (35)前言本标准是指导Tribon舾装专业系统设计命名的规范。
执行本标准，可以方便设计者与管理者查找信息并规范数据处理过程。
本标准的附录A为资料性附录。
本标准起草单位:技术部。
本标准起草人: 李冬，郭跃磊，刘立伟TRIBON系统命名规则（舾装）1范围本标准规定了舾装专业TRIBON系统图形库、模型库、标准库、部件、设备等命名规则。
本标准适用于利用TRIBON系统进行船舶设计时的命名。
船舶外舾装三维建模及应用
船舶外舾装三维建模及应用【摘要】船舶外舾装三维建模技术是一种现代船舶设计和维护中广泛应用的技术手段。
通过引入探讨了研究背景、研究意义和研究目的。
在正文部分中，分别介绍了船舶外舾装三维建模技术的概述、应用、在船舶设计和维护中的作用以及发展趋势。
结论部分讨论了船舶外舾装三维建模技术的重要性，展望了未来的发展方向，并做出总结。
这篇文章探讨了船舶外舾装三维建模技术在船舶领域中的重要性，为读者提供了全面的了解和展望。
随着技术的不断发展，船舶外舾装三维建模技术将在船舶设计和维护中发挥更重要的作用，对于提高船舶的性能和效率具有重要意义。
【关键词】船舶外舾装，三维建模，船舶设计，船舶维护，技术发展，重要性，未来展望，总结。
1. 引言1.1 研究背景船舶外舾装三维建模技术是船舶设计与维护领域的重要技术之一，随着船舶建造和维护需求的不断提升，对船舶外部结构的精细化和高效化要求也日益增加。
采用先进的三维建模技术对船舶外舾装进行建模已经成为一种必然趋势。
研究背景部分主要探讨了船舶外舾装三维建模技术的发展背景和动力。
随着科技的不断进步和海洋工程的迅速发展，船舶外部结构建模技术正面临着新的挑战和机遇。
在过去，船舶设计通常采用传统的二维设计图纸，但随着计算机技术的快速发展，三维建模技术开始逐渐应用于船舶设计领域。
通过采用三维建模技术，设计师可以更直观地展现船舶外部结构，更准确地分析结构强度、性能和风阻等问题，从而提高设计效率和设计质量。
深入研究船舶外舾装三维建模技术的意义重大，不仅能够满足船舶设计与维护的需求，更可以推动船舶工程领域的技术创新和发展。
的明确阐述将有助于概括船舶外舾装三维建模技术研究的基本动因和重要性，为接下来的研究工作奠定坚实基础。
1.2 研究意义船舶外舾装三维建模技术的研究意义在于提高船舶设计和维护的效率和精度。
通过三维建模技术，可以更加全面地了解船舶外部结构的特点和性能，为船舶设计提供更为准确的参考数据。
舾装建模
符号菜单
同时列出更多的符号 符号的形状、编号、字体号
颜色对话框
显示颜色和相应的名字
图层管理
对图层控制将更加容易
批处理打印功能改进
新的COM接口实现打印 支持VB，VC等COM的编程软件编制批处理打印
程序 支持Vitesse编程
Change Projection窗口的改进
改进的Parts Move功能
Pipe Group>Move Parts功能增强 – 移动后部件如支管和主管仍保持连接关系
翻转直角部件
可以直接使用Part>Flip功能翻转如直角阀之类 的直角部件，而不用断开其连接关系。
管支架与扶强材搭接时重合量控制
在可用GAP_FLANGE_LAP来对管支架脚与L型 或工型扶强材搭接时的重合量进行控制，如图所 示：
在M3中可以在打印时改变图形的线型，而实际 图形的线型不需改变
SB_DEF1中变量SBD_LSFILE定义线型文件路 径
线型文件语法：
SELECTION < LAYER> < COLOUR > <TYPE></LINESTYLE> 例子： SELECTION, `-1330', `Blue', `Equipment' /LINESTYLE `SolidXWide';
绘图模块
图面模型容量无限制
新的模型对象格式
4 725 Panels
5 894 Plates 5 947 Brackets 14 399 Profiles
Drawing Capacity used: 0.24 % (2 560 563 elements)
