某钢结构厂房检测鉴定与加固设计摘要：钢结构厂房在建成后需要技术人员对其质量进行检测鉴定，以确保其使用安全。
本文以本人参与检测鉴定的某钢结构厂房为例，结合该厂房质量检测中出现的如结构体系不符合实际要求、节点施工不规范、连接件松动等问题和相关加固措施，简要的介绍检测内容和加固要点，为相关厂房加固工作提供经验借鉴。
关键词：钢结构厂房；检测鉴定；结构体系；加固我国对建筑质量的控制较为严格，土木工程在完工后，需要由专业的技术人员对其施工质量进行检测和鉴定，及时的发现质量问题，采用相应的技术措施加强补救。
钢结构厂房是国内企业生产使用较为广泛的建筑，其钢梁承载力、连接件稳定性、施工偏差等都直接影响着厂房的后期使用和企业的人员安全。
1 钢结构厂房概况笔者参与检测鉴定的钢结构厂房是刚完工不久的一项工程，为了确保其使用质量，现需要工作人员对其进行质量检测。
该厂房的主体结构为三层钢结构形式，柱间距是9 m×l4m，厂房的总长度为五十四米，总宽度为三十米，总体建筑面积达到四千五百平方米。
厂房的每层楼底板和屋顶应用的都是预应力多孔板，墙体使用的是两百三十毫米的实心墙。
通过初步检测和鉴定发现，该厂房存在着较大的质量问题，包括厂房结构不合理、节点施工不规范等内容，因此，进一步的鉴定和加固工作十分必要。
2 厂房的检测鉴定该钢结构厂房的预定使用年限是五十年，依据厂房当地的基础抗震烈度，该厂房的抗震类别为丙类，结构安全等级是二级。
钢结构厂房质量鉴定结果如下。
结合初步鉴定结果和检测内容信息来看，该厂房的框架结构存在着较大的缺陷，工作人员需要对该厂房的钢框架实际承载力进行复查，通过查验结果和计算报告得知，该厂房的安全等级是C级，不满足国家的工程建设安全性质量要求，威胁到后期厂房的投入使用。
其具体问题如下：（1）该厂房的节点施工不符合设计要求，存在着严重的失误，钢框架上半部分结构安排不科学。
（2）从该厂房的纵向传力性能上看，其传力体系并未得到创建，可靠性低。

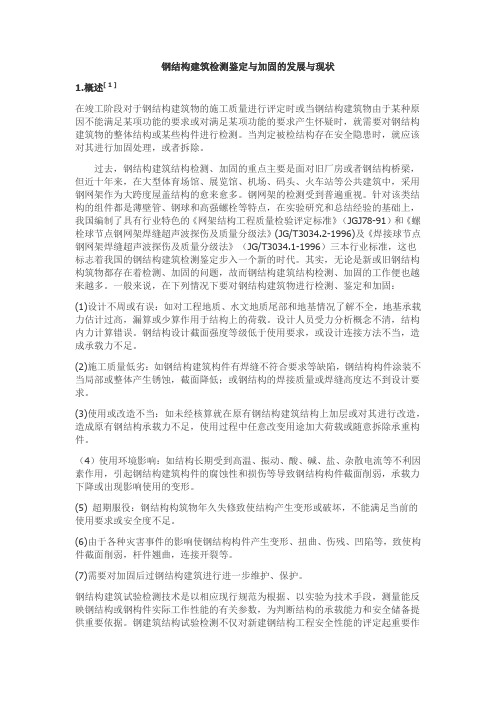

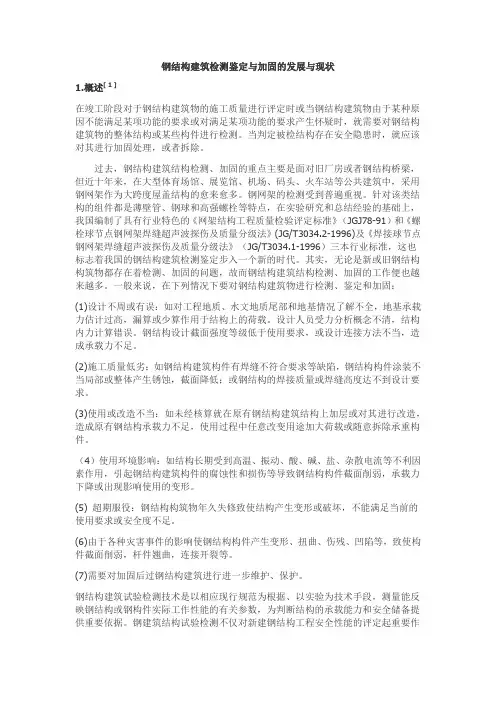

钢结构建筑检测鉴定与加固的发展与现状1.概述[ 1 ]在竣工阶段对于钢结构建筑物的施工质量进行评定时或当钢结构建筑物由于某种原因不能满足某项功能的要求或对满足某项功能的要求产生怀疑时，就需要对钢结构建筑物的整体结构或某些构件进行检测。
当判定被检结构存在安全隐患时，就应该对其进行加固处理，或者拆除。
过去，钢结构建筑结构检测、加固的重点主要是面对旧厂房或者钢结构桥梁，但近十年来，在大型体育场馆、展览馆、机场、码头、火车站等公共建筑中，采用钢网架作为大跨度屋盖结构的愈来愈多。
钢网架的检测受到普遍重视。
针对该类结构的组件都是薄壁管、钢球和高强螺栓等特点，在实验研究和总结经验的基础上，我国编制了具有行业特色的《网架结构工程质量检验评定标准》（JGJ78-91）和《螺栓球节点钢网架焊缝超声波探伤及质量分级法》(JG/T3034.2-1996)及《焊接球节点钢网架焊缝超声波探伤及质量分级法》（JG/T3034.1-1996）三本行业标准，这也标志着我国的钢结构建筑检测鉴定步入一个新的时代。
其实，无论是新或旧钢结构构筑物都存在着检测、加固的问题，故而钢结构建筑结构检测、加固的工作便也越来越多。
一般来说，在下列情况下要对钢结构建筑物进行检测、鉴定和加固：(1)设计不周或有误：如对工程地质、水文地质尾部和地基情况了解不全，地基承载力估计过高，漏算或少算作用于结构上的荷载。
设计人员受力分析概念不清，结构内力计算错误。
钢结构设计截面强度等级低于使用要求，或设计连接方法不当，造成承载力不足。
(2)施工质量低劣：如钢结构建筑构件有焊缝不符合要求等缺陷，钢结构构件涂装不当局部或整体产生锈蚀，截面降低；或钢结构的焊接质量或焊缝高度达不到设计要求。
(3)使用或改造不当：如未经核算就在原有钢结构建筑结构上加层或对其进行改造，造成原有钢结构承载力不足，使用过程中任意改变用途加大荷载或随意拆除承重构件。
（4）使用环境影响：如结构长期受到高温、振动、酸、碱、盐、杂散电流等不利因素作用，引起钢结构建筑构件的腐蚀性和损伤等导致钢结构构件截面削弱，承载力下降或出现影响使用的变形。

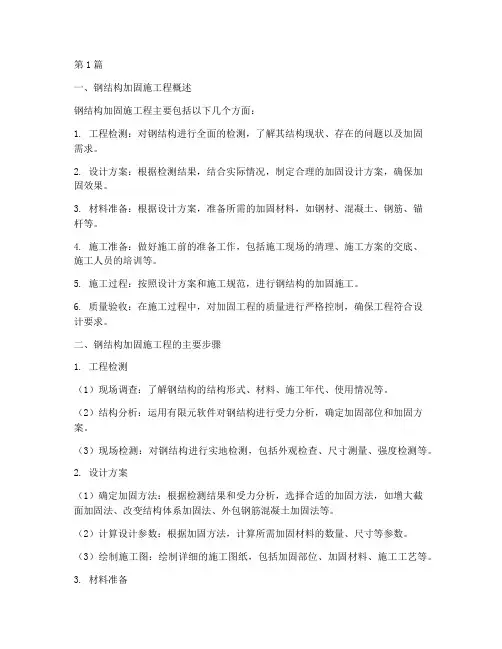

第1篇一、钢结构加固施工程概述钢结构加固施工程主要包括以下几个方面：1. 工程检测：对钢结构进行全面的检测，了解其结构现状、存在的问题以及加固需求。
2. 设计方案：根据检测结果，结合实际情况，制定合理的加固设计方案，确保加固效果。
3. 材料准备：根据设计方案，准备所需的加固材料，如钢材、混凝土、钢筋、锚杆等。
4. 施工准备：做好施工前的准备工作，包括施工现场的清理、施工方案的交底、施工人员的培训等。
5. 施工过程：按照设计方案和施工规范，进行钢结构的加固施工。
6. 质量验收：在施工过程中，对加固工程的质量进行严格控制，确保工程符合设计要求。
二、钢结构加固施工程的主要步骤1. 工程检测（1）现场调查：了解钢结构的结构形式、材料、施工年代、使用情况等。
（2）结构分析：运用有限元软件对钢结构进行受力分析，确定加固部位和加固方案。
（3）现场检测：对钢结构进行实地检测，包括外观检查、尺寸测量、强度检测等。
2. 设计方案（1）确定加固方法：根据检测结果和受力分析，选择合适的加固方法，如增大截面加固法、改变结构体系加固法、外包钢筋混凝土加固法等。
（2）计算设计参数：根据加固方法，计算所需加固材料的数量、尺寸等参数。
（3）绘制施工图：绘制详细的施工图纸，包括加固部位、加固材料、施工工艺等。
3. 材料准备（1）钢材：根据设计要求，选择合适的钢材，如碳素钢、低合金钢等。
（2）混凝土：根据设计要求，选择合适的混凝土等级和配合比。
（3）钢筋：根据设计要求，选择合适的钢筋等级和直径。
4. 施工准备（1）施工现场清理：清理施工现场，确保施工环境安全。
（2）施工方案交底：向施工人员详细讲解施工方案，确保施工质量。
（3）施工人员培训：对施工人员进行专业技能培训，提高施工质量。
5. 施工过程（1）加固材料进场：按照设计要求，验收加固材料的质量。
（2）加固施工：按照设计方案和施工规范，进行钢结构的加固施工。
（3）施工质量检查：在施工过程中，对加固工程的质量进行严格控制。

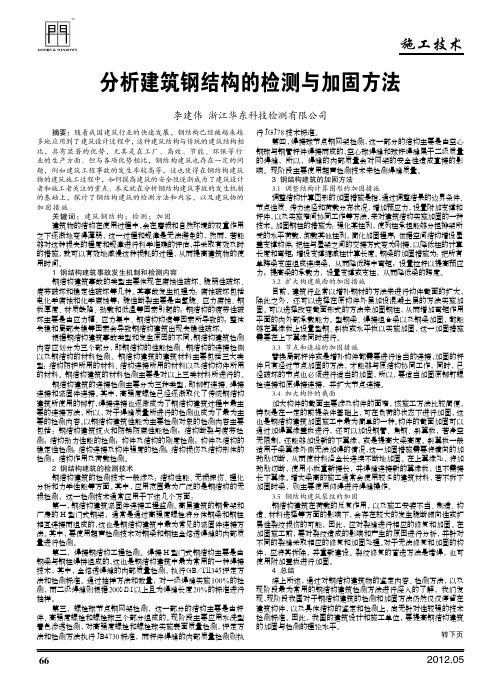

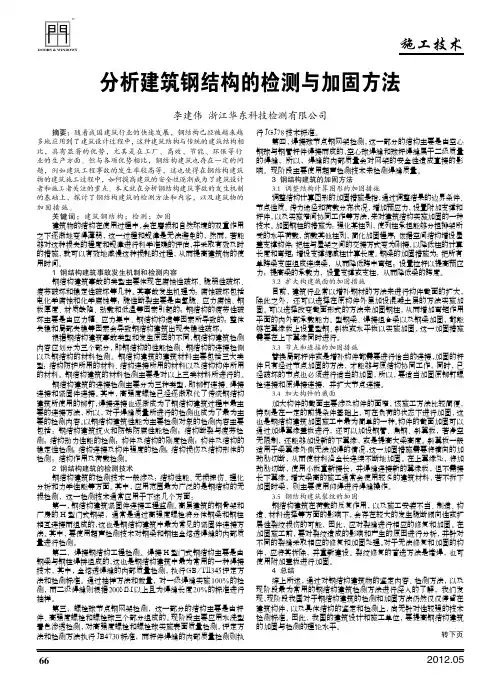

施工技术摘要：随着我国建筑行业的快速发展，钢结构已经被越来越多地应用到了建筑设计过程中，这种建筑结构与传统的建筑结构相比，具有显著的优势，尤其是在工厂、高效、节能、环保等行业的生产方面。
但与各项优势相比，钢结构建筑也存在一定的问题，例如建筑工程事故的发生率较高等，这也使得在钢结构建筑物的建筑施工过程中，如何提高建筑的安全性逐渐成为了建筑设计者和施工者关注的重点。
本文就在分析钢结构建筑事故的发生机制的基础上，探讨了钢结构建筑的检测方法和内容，以及建筑物的加固措施。
关键词：建筑钢结构；检测；加固建筑物的结构在使用过程中，会在磨损和自然环境的双重作用之下逐渐地变得薄弱，这一过程和规律是无法避免的，然而，若能够对这种损失的程度和规律进行科学准确的评估，并采取有效及时的措施，就可以有效地减慢这种损耗的过程，从而提高建筑物的使用时间。
1 钢结构建筑事故发生机制和检测内容钢结构建筑事故的类型主要体现在腐蚀性破坏、脆弱性破坏、疲劳破坏和稳定性破坏等几种。
其事故发生机理为：腐蚀破坏包括电化学腐蚀和化学腐蚀等；脆性断裂主要是由氢脆、应力腐蚀、钢板厚度、材质缺陷、动载和低温等因素引起的；钢结构的疲劳性破坏主要是由应力幅、应力集中、钢结构构造等因素所导致的；整体失稳和局部失稳等因素会导致钢结构建筑出现失稳性破坏。
根据钢结构建筑事故类型和发生原因的不同，钢结构建筑检测内容应划分为三个部分，即钢结构的性能检测、钢结构的连接检侧以及钢结构的材料检测。
钢结构建筑的建筑材料主要包括三大类型：结构防护所用的材料、结构连接所用的材料以及结构构件所用的材料。
钢结构建筑的材料检测主要是对以上三类材料所进行的。
钢结构建筑的连接检测主要分为三种类型，即柳钉连接、焊接连接和紧固件连接。
其中，高强度螺栓已经逐渐取代了传统钢结构建筑所使用的柳钉，焊接连接也逐渐成为了钢结构建筑过程中最主要的连接方法，所以，对于焊缝质量所进行的检测也成为了最为主要的检测内容。
建筑工程检测方法及加固方法建筑工程的检测与加固是确保建筑物结构安全可靠的重要环节。
在建筑过程中，针对不同的工程环节和部位需要进行不同的检测和加固措施。
本文将分别介绍建筑工程的检测方法和加固方法。
一、建筑工程的检测方法1.钢材检测：对于使用钢材的建筑工程，需要进行钢材的力学性能检测。
常用的方法包括拉伸试验、冲击试验、硬度试验等。
通过这些试验可以确定钢材的强度、韧性、抗冲击能力等性能。
2.混凝土检测：混凝土是建筑工程中常用的材料，其强度和质量直接关系到建筑物的安全性。
混凝土的强度检测可以通过取样进行试验，常用的试验方法有压力试验、弯曲试验和冲击试验等。
3.基础检测：建筑物的基础是承受楼层荷载的重要部分，因此需要对基础进行检测。
基础检测可以采用非破坏性试验方法，包括地质雷达、声波衰减、电阻率法等。
同时，可以进行基础载荷试验，通过加载试验来确定基础的承载力。
4.钢筋深度检测：钢筋是混凝土结构中起到增强作用的重要组成部分，钢筋的深度需要符合设计要求。
可以使用电磁法或超声波法来进行非破坏性检测，测量钢筋的位置和深度。
5.瓦斯检测：在一些工程中，特别是地下工程和矿山工程中，瓦斯可能形成爆炸的危险。
因此需要进行瓦斯检测。
瓦斯检测可以使用电化学法、光纤传感器法等不同的方法来检测瓦斯浓度。
二、建筑工程的加固方法1.加固钢结构：对于出现钢结构安全问题的建筑物，可以通过增加梁柱的尺寸，增加梁柱之间的连接件，增加局部支撑等方式进行加固。
2.加固混凝土结构：对于出现混凝土结构安全问题的建筑物，可以采用钢筋混凝土包裹、加固和轻质材料填充等方式进行加固。
3.加固基础：对于基础出现安全问题的建筑物，可以通过加固基础的土体、增加基础的面积、加设桩基等方式进行加固。
4.加固地下结构：对于地下结构出现安全问题的建筑物，可以增加地下结构的墙体厚度，加固地下墙体的连接，加固地下结构与地面结构的连接等方式进行加固。
5.安全监测：对于一些较为复杂的建筑工程，可以通过安装监测设备来实时监测建筑物的结构变化，如应力、位移等，并及时采取相应的加固措施。
钢结构加固专项方案1. 背景随着时间的推移和使用条件的改变，钢结构可能会出现老化或损坏，为了保证结构的安全和承载能力，需要进行钢结构的加固工作。
2. 加固目标本方案的目标是通过有效的措施和方法，提高钢结构的强度和稳定性，以达到以下目标：- 增加结构的承载能力- 增强结构的抗震性能- 延长结构的使用寿命- 提高结构的安全性和可靠性3. 加固方法本方案提供以下钢结构加固的方法：3.1 增加钢材的截面尺寸和材质通过增大钢材的截面尺寸和使用高强度材质，可以提高结构的承载能力和抗震性能。
在加固过程中，要进行合理的结构分析和计算，确保加固材料和尺寸的合理性。
3.2 添加钢板和角钢在钢结构的部分节点和连接处，可以添加钢板和角钢，以增加节点的刚度和稳定性。
通过加固关键节点，可以提高整体结构的安全性和稳定性。
3.3 加固结构连接钢结构的连接是整个结构的关键部分，加固结构连接可以提高结构的整体强度和稳定性。
加固结构连接的方法可以包括增加螺栓数目、使用高强度螺栓等措施。
3.4 使用预应力钢束在特定情况下，可以采用预应力钢束来加固钢结构。
预应力钢束可以通过受压状态使结构产生预应力，从而提高结构的承载能力和抗震性能。
4. 实施步骤钢结构加固的实施步骤可以包括以下几个方面：1. 结构检测和评估：对钢结构进行全面检测和评估，确定需要加固的部位和弱点。
2. 设计加固方案：根据结构评估结果，设计合理的加固方案，并进行结构分析和计算。
3. 加固施工：按照设计方案进行加固施工，包括增加钢材、添加钢板和角钢、加固结构连接等。
4. 验收和检测：对加固后的钢结构进行验收和检测，确保加固效果符合设计要求。
5. 定期维护与检测为了保持钢结构的稳定性和安全性，加固后的结构需要进行定期维护和检测。
定期维护可以包括防腐处理、涂漆、紧固件检查等，定期检测可以包括结构变形监测、应力监测等。
6. 结论通过本方案提供的钢结构加固方法和实施步骤，可以有效提高钢结构的强度和稳定性，延长结构的使用寿命，并提高结构的安全性和可靠性。

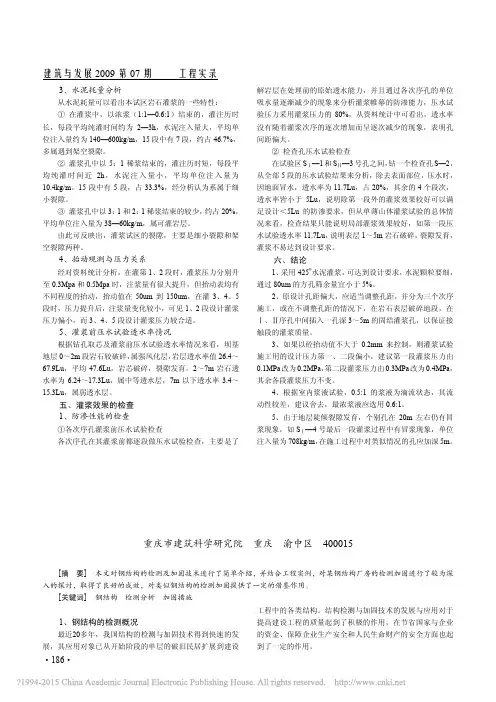

3、水泥耗量分析从水泥耗量可以看出本试区岩石灌浆的一些特性：①在灌浆中，以浓浆（1:1—0.6:1）结束的，灌注历时长，每段平均纯灌时间约为2—3h，水泥注入量大，平均单位注入量约为140—600kg/m，15段中有7段，约占46.7%，多属遇到架空裂隙。
②灌浆孔中以5：1稀浆结束的，灌注历时短，每段平均纯灌时间近2h，水泥注入量小，平均单位注入量为10.4kg/m。
15段中有5段，占33.3%，经分析认为系属于细小裂隙。
③灌浆孔中以3：1和2：1稀浆结束的较少，约占20%，平均单位注入量为38—60kg/m，属可灌岩层。
由此可反映出，灌浆试区的裂隙，主要是细小裂隙和架空裂隙两种。
4、抬动观测与压力关系经对资料统计分析，在灌第1、2段时，灌浆压力分别升至0.3Mpa和0.5Mpa时，注浆量有很大提升，但抬动表均有不同程度的抬动，抬动值在50um到150um，在灌3、4、5段时，压力提升后，注浆量变化较小，可见1、2段设计灌浆压力偏小，而3、4、5段设计灌浆压力较合适。
5、灌浆前压水试验透水率情况根据钻孔取芯及灌浆前压水试验透水率情况来看，坝基地层0～2m段岩石较破碎，属强风化层，岩层透水率值26.4～67.9Lu，平均47.6Lu，岩芯破碎，裂隙发育。
2～7m岩石透水率为6.24～17.3Lu，属中等透水层，7m以下透水率3.4～15.3Lu，属弱透水层。
五、灌浆效果的检查1、防渗性能的检查①各次序孔灌浆前压水试验检查各次序孔在其灌浆前都逐段做压水试验检查，主要是了解岩层在处理前的原始透水能力，并且通过各次序孔的单位吸水量逐渐减少的现象来分析灌浆帷幕的防渗能力，压水试验压力采用灌浆压力的80%，从资料统计中可看出，透水率没有随着灌浆次序的逐次增加而呈逐次减少的现象，表明孔间距偏大。
②检查孔压水试验检查在试验区SⅠ—1和SⅡ—3号孔之间，钻一个检查孔S—2，从全部5段的压水试验结果来分析，除去表面部位，压水时，因地面冒水，透水率为11.7Lu，占20%，其余的4个段次，透水率皆小于5Lu，说明除第一段外的灌浆效果较好可以满足设计＜5Lu的防渗要求，但从单薄山体灌浆试验的总体情况来看，检查结果只能说明局部灌浆效果较好，如第一段压水试验透水率11.7Lu，说明表层1～5m岩石破碎，裂隙发育，灌浆不易达到设计要求。
《结构试验与检测加固》实验教学大纲课程名称：结构试验与检测加固英文名称：Experimental and Detection Techniques in Civil Engineering Structures实验课程编号：课程性质：专业课课程属性：土木类必修教材名称：《土木工程结构试验》姚谦峰、陈平主编中国建筑工业出版社2001年《建筑物可靠性鉴定和加固》姚继涛等编科学出版社2003年实验指导书名称：结构试验与检测加固课试验指导书课程总学时：48＋12实验总学时：30（计划内学时：12）开设实验项目数：10（必开7项，选修3项）总学分：3.5应开实验学期：四年级7学期或全年开放适用专业：土木工程先修课程：钢筋混凝土原理,工程结构抗震┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄一、课程的目标及基本要求结构试验与检测加固是土木工程专业本科生必修的实践性教学环节。
通过试验使学生掌握土木工程结构试验方法和技能，培养学生观察、分析试验现象的能力，学习分析处理实验数据的方法，掌握建筑结构动力、静力实验技术，能对危旧工程结构进行可靠性检测鉴定与加固设计，对于该专业的学生将来从事结构设计、处理现场疑难问题及开发研究新型建筑是非常必要的。
二、课程实验的目的要求结构实验是本课程的重要组成部分，是巩固、掌握结构试验、检测鉴定与加固等方面的基本知识和基本技能，培养学生独立操作、观察、和综合分析，撰写实验报告等多方面能力的重要环节。
通过试验来检验结构构件是否符合结构设计规范及施工验收规范的要求，并对检验结果做出技术结论。
要求学生在结构物或实验对象（实物或模型）上，以设备仪器为工具，采用各种实验技术在荷载（重力、机械扰动力、地震作用、风力……）或其它因素（温度、变形）作用下，通过量测与结构工作性能有关的各种参数（变形、挠度、应变、振幅、频率……），从强度（稳定性）、刚度、抗裂性以及结构实际破坏形态来判断结构的实际工作性能，估计结构的承载能力，确定结构对使用要求的符合程度，并用以检验和发展结构的计算理论。
