步进电机

驱动电路中通常包含电流检测电路和 保护电路，以实现过流保护和防止电 机过热等功能。
03
步进电机的性能参数
步进电机的步进角度
步进角度
步进电机每接收一个脉冲信号，就会转动一个固定的角度，这个角度被称为步进角度。步进角度决定了电机的最 小转动单位，是实现精确控制的重要参数。
步进角度的精度
步进电机的步进角度通常很精确，可以在几十到几百毫度范围内进行控制。这种精确的控制能力使得步进电机在 许多高精度应用中具有重要价值。
1 2
3
根据负载需求选择
根据需要带动的负载大小、扭矩和转速等参数，选择合适的 步进电机。
考虑精度要求
根据控制精度需求，选择步角距较小的步进电机，提高定位 精度。
考虑电源和控制信号
根据电源和控制信号的规格，选择合适的步进电机。
步进电机的安装与调试
安装
按照说明书正确安装步进电机， 确保电机与驱动器之间的连接稳 定可靠。
步进电机的未来展望
更广泛的应用领域
更智能的控制方式
随着步进电机技术的不断成 熟，其应用领域将越来越广 泛，包括机器人、医疗器械 、航空航天等高科技领域。
01
02
随着物联网、云计算等技术 的发展，步进电机的控制方 式将更加智能化，实现远程
监控和自动控制。
03
04
更高的性能和稳定性
未来步进电机将具备更高的 性能和稳定性，能够适应更 复杂、更恶劣的工作环境。
步进电机详细讲解
$number {01}
目 录
• 步进电机简介 • 步进电机的工作原理 • 步进电机的性能参数 • 步进电机的选型与使用 • 步进电机的发展趋势与未来展望
01
步进电机简介
步进电机的定义

步进电机发展史引言步进电机是一种将电脉冲转化为机械运动的电机，具有精确定位、结构简单、体积小等特点，在自动化控制领域得到广泛应用。

本文将从步进电机的起源、发展、应用等方面进行介绍。

一、步进电机的起源步进电机的起源可追溯到19世纪末的欧洲。

当时，科学家们开始研究如何利用电力驱动机械运动。

1882年，法国科学家Paul-Gustave Froment发明了第一台电磁式步进电机，它利用电磁铁产生的磁力来推动转子旋转。

此后，步进电机的概念逐渐被人们认可，并在不同领域得到了应用。

二、步进电机的发展1. 电磁式步进电机电磁式步进电机是最早应用的一种步进电机，它利用电流通过线圈产生的磁场来推动转子运动。

20世纪初，电磁式步进电机得到了进一步的发展和改进，例如增加线圈数目、改善磁路结构等，使其性能和精度有了显著提升。

2. 磁滞式步进电机磁滞式步进电机是20世纪40年代出现的一种新型步进电机。

它采用了磁化和磁滞现象来推动转子运动，具有响应速度快、力矩大、噪音低等优点。

磁滞式步进电机的出现使步进电机在工业自动化领域得到了更广泛的应用。

3. 混合式步进电机混合式步进电机是20世纪60年代出现的一种新型步进电机。

它结合了电磁式步进电机和磁滞式步进电机的优点，具有高精度、高扭矩和低噪音等特点。

混合式步进电机的出现推动了步进电机在精密仪器、医疗设备、数控机床等领域的广泛应用。

4. 直线步进电机直线步进电机是21世纪初出现的一种新型步进电机。

与传统的旋转步进电机不同，直线步进电机的转子是直线运动的，可用于实现直线定位和运动控制。

直线步进电机具有高精度、高速度和高加速度等优点，广泛应用于机器人、印刷设备、光刻机等领域。

三、步进电机的应用步进电机的应用领域非常广泛，包括但不限于以下几个方面：1. 机床行业：步进电机广泛应用于数控机床、激光切割机、雕刻机等设备，用于实现精密定位和运动控制。

2. 自动化设备：步进电机被广泛应用于自动包装机、输送机、机械手臂等设备，用于实现物料输送和自动化操作。

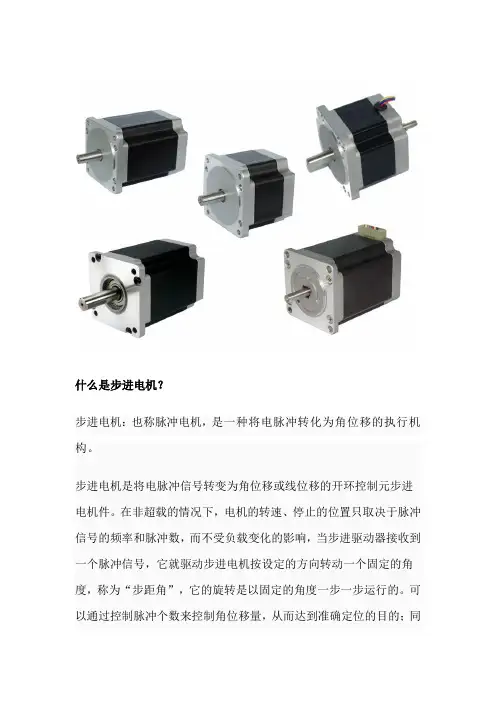

什么是步进电机？步进电机：也称脉冲电机，是一种将电脉冲转化为角位移的执行机构。

步进电机是将电脉冲信号转变为角位移或线位移的开环控制元步进电机件。

在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度，称为“步距角”，它的旋转是以固定的角度一步一步运行的。

可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。

基本原理通常电机的转子为永磁体，当电流流过定子绕组时，定子绕组产生一矢量磁场。

该磁场会带动转子旋转一角度，使得转子的一对磁场方向与定子的磁场方向一致。

当定子的矢量磁场旋转一个角度。

转子也随着该磁场转一个角度。

每输入一个电脉冲，电动机转动一个角度前进一步。

它输出的角位移与输入的脉冲数成正比、转速与脉冲频率成正比。

改变绕组通电的顺序，电机就会反转。

所以可用控制脉冲数量、频率及电动机各相绕组的通电顺序来控制步进电机的转动。

电机开环控制一种控制电机、不使用反馈回路、就能进行速度控制及定位控制，即所谓的电机开环控制。

步进电机开环控制原理定子一相绕组流过直流电流，最近该相的转子齿被定子相吸引，电磁转矩大于负载转矩从而使转子运动。

电机基本分类按电压种类分:AC（交流）驱动、DC（直流）驱动。

按旋转速度与电源频率关系分：同步电机、异步电机。

步进电机概要1.步进电机的地位步进电机属于：DC驱动的同步电机，但无法直接用DC或AC电源来驱动，需要配备驱动器。

2.步进电机驱动电路的功能驱动电路任务：按顺序指令切换DC电源的电流流入步进电机的各相线圈。

驱动电路将电机定子与DC电源连接在一起工作。

驱动器（驱动电路）由决定换向顺序的控制电路（或称为逻辑电路）与控制电机输出功率的换相电路（或称为功率电路（Power stage））组成。

步进电机的原理
步进电机是一种通过电信号控制转子按一定步长运动的电机。

其工作原理是将电信号转化为磁场，进而驱动转子。

步进电机通常由定子和转子组成。

定子含有若干绕组，每个绕组在电流作用下产生磁场。

转子上有多对永磁体，其磁极数目与定子绕组数目相一致。

当给定子绕组通电时，会在定子上产生磁场，这个磁场会吸引转子上的永磁体，使转子翻转一定的角度。

通过改变定子绕组通电的顺序和时间，可以控制转子按一定步长顺时针或逆时针旋转。

步进电机一般由驱动器和控制器配合使用。

驱动器将控制器发送的电信号转换为合适的电流和电压，以驱动步进电机。

控制器根据需要设定转子运动的步长和方向，并发出相应的电信号给驱动器。

步进电机具有精准定位、运动平稳等特点，适用于需要精确控制位置和转速的设备。

它被广泛应用于打印机、数控设备、机器人、电子仪器等领域。
