隔膜阀瓣式雨淋阀说明书

Z S F M型隔膜式雨淋阀使用说明书ZSFM型雨淋阀ZSFM型雨淋阀采用隔膜止回的原理，在隔膜的两面通道的管路压力基本平衡时，隔膜处于关闭状态，当供水系统压力大于管网喷水系统管路压力时，隔膜能自动打开的一种单向止回阀，可和其它部件组成多种雨淋报警灭火系统，适用于医院、宾馆、商场、工厂、机场、娱乐场、图书馆、体育场、会展中心等自动喷水灭火系统。

1.主要技术参数，外形连接尺寸：额定工作压力： 1.2～1.6MPa密封试验压力： 2.4～3.2MPa供水压力范围：0.14～1.6MPa管网气压范围：0.3～0.5MPa（干式系统）报警性能：DN100、150 15s内报警DN200 60s内报警报警口压力：≥0.05MPa产品标准号：GB5135.5～2003《自动喷水灭火系统第5部雨淋阀》法兰标准：GB/T9113.3凸面平法兰1.6MPa级主要外形和连接尺寸：DN 法兰外径D法兰螺孔中心D0阀体高度H螺孔直径z-d适用螺柱宽B 长A 高L100 215 180 305 8—18 M16×80 450 650 600150 285 240 406 8—22 M20×85 500 760 680200 340 295 521 12—22 M20×95 650 800 7802.主要结构和工作原理：ZSFM型雨淋阀由体、盖、隔膜等零件和管路附件、防复位器、电磁阀、压力开关和水力警铃等部件组成，隔膜关闭时、将阀体隔成上、下两个部份，上部连接自动喷水灭火系统管网，下部与供水系统管网相接、盖与隔膜在密封后形成一个有控制压力的内腔，有管路和阀体上部供水管路相连接，当内腔压力与供水管路压力基本平衡时，隔膜处于密封状态（即伺应状态），此时，供水系统无法向管网供水，当隔膜控制室内压力下降时，隔膜自动打开供水。

3.ZSFM型雨淋阀有以下两种性能特点：1)在自动喷水灭火管网上安装开式喷头，平时管网无水，由隔膜将供水系统隔住，一旦隔膜打开，整个保护区的开式喷头同时喷水扑灭火灾，适用于易燃、易爆的堆栈和仓库。

Z S F M型隔膜式雨淋阀使用说明书ZSFM 型雨淋阀ZSFM 型雨淋阀采用隔膜止回的原理，在隔膜的两面通道的管路压力基本平衡时，隔膜处于关闭状态，当供水系统压力大于管网喷水系统管路压力时，隔膜能自动打开的一种单向止回阀，可和其它部件组成多种雨淋报警灭火系统，适用于医院、宾馆、商场、工厂、机场、娱乐场、图书馆、体育场、会展中心等自动喷水灭火系统。

1. 主要技术参数，外形连接尺寸： 额定工作压力： 1.2～1.6MPa 密封试验压力： 2.4～3.2MPa 供水压力范围： 0.14～1.6MPa 管网气压范围： 0.3～0.5MPa （干式系统） 报警性能： DN100、150 15s 内报警DN200 60s 内报警 报警口压力： ≥0.05MPa 产品标准号： GB5135.5～2003《自动喷水灭火系统 第5部 雨淋阀》 法兰标准： GB/T9113.3凸面平法兰1.6MPa 级主要外形和连接尺寸：DN 法兰外径 D 法兰螺孔中心 D0 阀体高度 H 螺孔直径z-d 适用螺柱 宽B 长A 高L 100 215 180 305 8—18 M16×80 450 650 600 150 285 240 406 8—22 M20×85 500 760 680 20034029552112—22M20×956508007802.主要结构和工作原理：ZSFM型雨淋阀由体、盖、隔膜等零件和管路附件、防复位器、电磁阀、压力开关和水力警铃等部件组成，隔膜关闭时、将阀体隔成上、下两个部份，上部连接自动喷水灭火系统管网，下部与供水系统管网相接、盖与隔膜在密封后形成一个有控制压力的内腔，有管路和阀体上部供水管路相连接，当内腔压力与供水管路压力基本平衡时，隔膜处于密封状态（即伺应状态），此时，供水系统无法向管网供水，当隔膜控制室内压力下降时，隔膜自动打开供水。

3.ZSFM型雨淋阀有以下两种性能特点：1)在自动喷水灭火管网上安装开式喷头，平时管网无水，由隔膜将供水系统隔住，一旦隔膜打开，整个保护区的开式喷头同时喷水扑灭火灾，适用于易燃、易爆的堆栈和仓库。

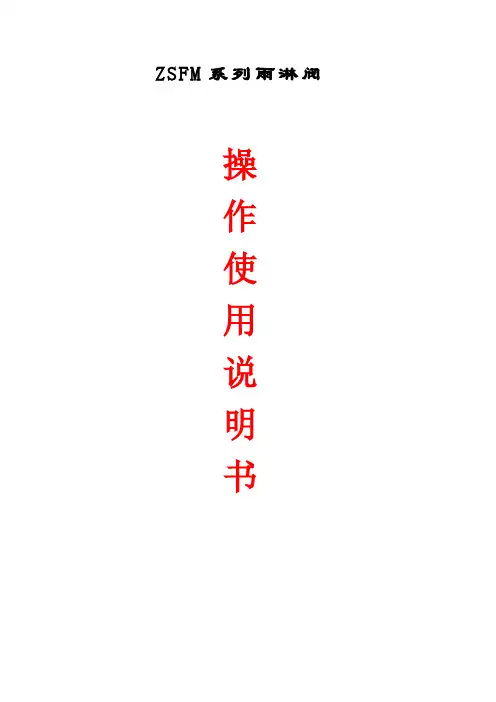

ZSFM系列雨淋阀操作使用说明书压力开关排水图1隔膜阀瓣式雨淋阀一、产品简介雨淋报警阀用于消防雨淋、水雾和水幕等灭火系统中，可通过远程和紧急手动启动来实现阀门启动、并进行报警一种消防控制阀门，是雨淋、水雾和水幕灭火系统中重要控制部件。

该雨淋阀是一种阀瓣密封式隔膜阀，隔膜采用特殊橡胶材料制成，具备构造简朴、性能可靠、安装灵活、维修以便等特点。

二、构成及工作原理（参照图1）雨淋灭火系统由雨淋报警阀，开式喷头、水力警铃、压力开关、等构成雨淋系统。

在伺应状态时雨淋报警阀将消防水封闭于管网供水侧，系统侧管网中没有水。

雨淋报警阀启动可分为手动、电动以及气动等方式。

当保护区内发生火灾时，电磁阀启动（探测器将探测火灾信号传送至控制中心，再由控制中心将信号解决后，向雨淋报警阀上电磁阀发出启动信号,电磁阀启动）或打开紧急手动快开阀，隔膜腔泄压，雨淋阀启动，水从供水侧进入系统管网灭火。

雨淋阀隔膜腔内水压高低控制着雨淋阀启闭，当通过电磁阀启动或由工作人员打开紧急手动快开阀使隔膜腔内水压下降到一定值时，隔膜被供水压顶开，水流进入系统侧管网灭火。

雨淋阀设有防复位装置，隔膜腔内水压一经泄压后，无论电磁阀或手动快开阀与否重新被关闭，隔膜腔均不能重新升压，雨淋阀仍保持启动状态，可保证灭火过程中不会因断电而使雨淋阀关闭。

启动手动复位球阀关闭雨淋阀。

三、重要技术参数1、综合性能出厂检查：100% 2.4MPa水压（阀瓣打开和关闭两种状态）工作压力：0.14～1.2MPa 电磁阀启动电源:DC24V（可选用防爆型、其她启动电源）水力摩阻失：〈0.07MPa2、阀体启闭状态示意图四、运送安装注意事项在搬运过程中不能着力于阀体周边连接附管上，否则易导致管道损坏和渗漏。

五、安装调试1、系统应安装于有采暖且照明良好室内，并在周边留出约0.5m空间以便于安装和维修。

2、安装之前彻底冲洗掉供水管路中异物。

3、水平安装雨淋阀,注意电磁阀安装始终应保持电磁铁芯成竖直状态。

Z S F M型隔膜式雨淋阀使用说明书ZSFM型雨淋阀ZSFM型雨淋阀采用隔膜止回的原理，在隔膜的两面通道的管路压力基本平衡时，隔膜处于关闭状态，当供水系统压力大于管网喷水系统管路压力时，隔膜能自动打开的一种单向止回阀，可和其它部件组成多种雨淋报警灭火系统，适用于医院、宾馆、商场、工厂、机场、娱乐场、图书馆、体育场、会展中心等自动喷水灭火系统。

1.主要技术参数，外形连接尺寸：额定工作压力： 1.2～1.6MPa密封试验压力： 2.4～3.2MPa供水压力范围：0.14～1.6MPa管网气压范围：0.3～0.5MPa（干式系统）报警性能：DN100、150 15s内报警DN200 60s内报警报警口压力：≥0.05MPa产品标准号：GB5135.5～2003《自动喷水灭火系统第5部雨淋阀》法兰标准：GB/T9113.3凸面平法兰1.6MPa级主要外形和连接尺寸：DN 法兰外径D法兰螺孔中心D0阀体高度H螺孔直径z-d适用螺柱宽B 长A 高L1 8—18 M16×80 450 650 6006 8—22 M20×85 500 760 680 2 12—22 M20×95 650 800 7802.主要结构和工作原理：ZSFM型雨淋阀由体、盖、隔膜等零件和管路附件、防复位器、电磁阀、压力开关和水力警铃等部件组成，隔膜关闭时、将阀体隔成上、下两个部份，上部连接自动喷水灭火系统管网，下部与供水系统管网相接、盖与隔膜在密封后形成一个有控制压力的内腔，有管路和阀体上部供水管路相连接，当内腔压力与供水管路压力基本平衡时，隔膜处于密封状态（即伺应状态），此时，供水系统无法向管网供水，当隔膜控制室内压力下降时，隔膜自动打开供水。

3.ZSFM型雨淋阀有以下两种性能特点：1)在自动喷水灭火管网上安装开式喷头，平时管网无水，由隔膜将供水系统隔住，一旦隔膜打开，整个保护区的开式喷头同时喷水扑灭火灾，适用于易燃、易爆的堆栈和仓库。

ZSFM系列雨淋阀操作使用说明书图1隔阂阀瓣式雨淋阀一.产品介绍雨淋报警阀用于消防雨淋.水雾和水幕等灭火体系中,可经由过程长途和紧迫手动启动来实现阀门的开启.并进行报警的一种消防掌握阀门,是雨淋.水雾和水幕灭火体系中重要掌握部件.该雨淋阀是一种阀瓣密封式隔阂阀,隔阂采取特别橡胶材料制成,具有构造简略.机能靠得住.装配灵巧.维修便利等特色.二.构成及工作道理（参照图1）雨淋灭火体系由雨淋报警阀,开式喷头.水力警铃.压力开关.等构成雨淋体系.在伺应状况时雨淋报警阀将消防水封闭于管网供水侧,体系侧管网中没有水.雨淋报警阀的启动可分为手动.电动以及气动等方法.当呵护区内产生火警时,电磁阀启动（探测器将探测的火警旌旗灯号传送至掌握中间,再由掌握中间将旌旗灯号处理后,向雨淋报警阀上的电磁阀发出启动旌旗灯号,电磁阀启动）或打开紧迫手动快开阀,隔阂腔泄压,雨淋阀启动,水从供水侧进入体系管网灭火.雨淋阀隔阂腔内水压的高下掌握着雨淋阀的启闭,当经由过程电磁阀启动或由工作人员打开紧迫手动快开阀使隔阂腔内水压降低到必定值时,隔阂被供水压顶开,水流进入体系侧管网灭火.雨淋阀设有防复位装配,隔阂腔内的水压一经泄压后,无论电磁阀或手动快开阀是否从新被封闭,隔阂腔均不克不及从新升压,雨淋阀仍保持开启状况,可包管灭火进程中不会因断电而使雨淋阀封闭.开启手动复位球阀封闭雨淋阀.三.重要技巧参数1.分解机能出厂磨练：100% 2.4MPa水压（阀瓣打开和封闭两种状况）工作压力：MPa 电磁阀启动电源:DC24V（可选用防爆型.其他启动电源）四.运输装配留意事项在搬运进程中不克不及出力于阀体四周的衔接附管上,不然易造成管道的破坏和渗漏.五.装配调试1.体系应装配于有采暖且照明优越的室内,并在四周留出约m的空间以便于装配和维修.2.装配之前完整冲洗掉落供水管路中的异物.3.程度装配雨淋阀,留意电磁阀的装配始终应保持电磁铁芯成竖直状况.4.为了维修.调试便利,应在雨淋阀的前后分离装配阀前供水掌握阀和阀后掌握阀.六.调剂：1.初装前的检讨（参照图1）拆开包装箱,掏出雨淋阀,检讨阀腔内及各管道口是否有残余.2.调剂（参照图1）当装配好或经由实验.灭火后,应将体系按如下步调调剂到伺应状况.第一步：封闭体系的供水掌握阀.第二步：打开雨淋阀上的隔阂腔掌握阀.第三步：打开雨淋阀上的排水阀.警铃阀.及体系上全体帮助排水阀;将体系里的残剩水全体消除掉落.第四步：打开排余水阀,流水已很渺小或停滞时即可认定水已排尽.第五步：封闭雨淋阀上的紧迫手动快开阀.试警铃球阀;打开复位球阀;同时封闭阀后掌握阀.第六步：供水：迟缓打开阀前供水掌握阀,待供水压力表和隔阂腔压力表的指导值雷同时再将供水掌握阀完整打开.（在打开进程中：防复位器将会有水从1/8的管径里流出此为正常现象,当两只压力表指导值完整稳固后,将会停滞流水）假如经由4～5分钟后仍有较大水流从防复位器或滴水阀中流出,则须立刻封闭主供水掌握阀.漏水原因可能有：1）阀瓣与阀体密封处有残余;2）防复位器中有残余;3）隔阂可能破坏,须改换隔阂.待修好后仍反复此步操纵.第七步：将排水阀.试警铃阀.及体系上全体帮助排水阀封闭,并包管复位球阀封闭（使防复位功效有用）,将警铃阀.阀后掌握阀打开.体系进入伺应状况.七.停用操纵当因维修保养或其它原因中止体系的伺应状况而使体系掉去灭火功效,必须事先通知有关人员和部分作好响应的预防措施,并设值班防火人员.停用操纵步调如下：（参照图1）第一步：封闭主供水掌握阀第二步：打开雨淋阀的排水阀和体系上的其它帮助排水阀.第三步：封闭隔阂室的供水阀.此时可以进行保护保养.八.实验操纵体系装配完毕后,须要进行报警实验.开关功效等实验（参照图1）.1.报警实验：建议每季度做一次,其实验步调如下：第一步：封闭警铃阀,防止水流入体系侧.第二步：打开试警铃阀,使水力警铃或压力开关动作,报警.第三步：封闭试警铃阀,停滞报警;打开警铃阀,使体系恢复伺应状况.2.开关功效实验建议每年做一次,并应在气象暖和的季候进行.实验前应对全部防护区采纳防水措施.因为实验后管路个体部分会积水,因而要在这些地方加帮助排水装配.如不克不及进行开阀实验,应与主管部分约定采纳其它方法.如装有阀后掌握阀,则可直接封闭阀后掌握阀,而勿需以上措施.实验步调如下：1.通知有关人员和部分2.使一个电子探测器动作因而打开雨淋阀.如为干式.湿式体系则打开掌握管网上的实验阀.3.检讨体系是否有足够的水流.4.完成实验后,应按“调剂”操纵的步调将体系恢复到伺应状况.九.保护保养留意：应由有经验的人员对各零部件进行保护.警告：保护保养时代因体系已停用,必须采纳暂时防火措施.1.打开阀腔的步调第一步：将阀盖上与阀体相连的管路拆开,拆下阀盖上的螺栓,取下阀盖.隔阂以及隔阂腔内的弹簧.支持块.第二步：检讨隔阂：若有稍微的变形属正常现象;如发明变形较大.消失鼓包.裂纹等现象,须要立刻改换新的隔阂.第三步：将以上零部件及阀体内部清洗干净.当心：当阀内有压力的时不要装配阀盖.2.封闭阀腔的步调（须要两人合营操纵）放上隔阂.隔阂压板.螺母.阀盖,交织拧紧螺栓,以包管其密封.3.防复位器取下防复位器,将其用运动扳手打开,检讨内部的密封环是否有破坏;橡胶密封块概况是否滑腻.破损;不然应改换响应的部件,将以上部件清洗干净从新装好.留意：将防复位器装配回阀体上时,有偏向性.4.主动滴水阀取下滴水阀,检讨里面是否有异物,推杆是否灵巧,不然应干净光明.5.压力表应校订其精度,若有破坏则改换.6.电磁阀应按期检讨电磁阀,包管其工作机能.如掉灵,则先检讨线路是否有问题,再打开电磁阀检讨是否有残余堵住小孔,或阀芯的密封橡胶是否破坏,如已破坏则应改换.(检讨电磁阀机能时应将主供水阀封闭,以免雨淋阀打开)7.管件检讨概况是否漏水,清洗过滤器.以上各件检讨完毕后,应将管路从新联接好.。

雨淋阀的操作说明
一、投入操作步骤：
第一步：关闭系统的主供水控制阀
第二步：关闭隔膜室的供水阀
第三步：打开雨淋阀的排水阀和系统上的全部辅助排水阀。

第四步：排完水后，关闭试验阀和全部辅助排水阀，只留下雨淋阀的排水阀仍然打开着。

第五步：推入自动滴水球阀的推杆，以便检查是否已排净了水。

第六步：打开报警控制阀。

第七步：检查紧急手动操作阀并将其手把转到关闭位置。

第八步：从外部按住复位按钮，听到“砰“的一声，雨淋阀复位。

第九步：若控制管路太脏；清洗隔膜室供水管上的过滤器。

第十步：按下控制中心控制柜中的：“复位”按钮将电子探测系统“复位”。

同时释放电磁阀，使它闭合。

第十一步：打开隔膜室的供水阀。

供水压力表和隔膜室的压力表
的指示应相同。

第十二步：部分打开主供水控制阀。

如果有水从自动滴水球阀（流出，则立即关闭主控水控制阀。

漏水的原因可能是1）阀瓣未复位或未完全锁住，2）阀瓣密封件损坏，修好后仍要重复此步操作。

第十三步：当从排水阀流出水时，则关闭它，然后全部打开主供水控制阀。

第十四步：将报警管路上的控制阀置在开的位置上，至此系统进
入了伺应状态。

二、停用操作的步骤：
第一步：关闭主供水控制阀；
第二步：打开雨淋阀的排水阀和系统上的其它辅助排水阀。

第三步：关闭隔膜室的供水阀；
第四步：此时即可进行维护保养工作。

ZSFM系列雨淋阀操作使用说明书消防资料2010-04-21 22:03:02 阅读82 评论1 字号：大中小订阅本文引用自没事《ZSFM系列雨淋阀操作使用说明书》ZSFM雨淋阀一﹑用途：ZSFM系列雨淋阀用于雨淋阀系统，水幕系统和水雾系统．当保护区某处发生火灾时，火灾探测系统动作时，使雨淋阀开启，大量水从开式喷头（水幕喷头﹑水雾喷头﹑普通开式喷头）中喷出，并发出报警信号，以达到控火﹑灭火报警．本雨淋阀是一种直接密封式隔膜阀，隔膜阀具有结构简单﹑性能可靠﹑可水平﹑直立安装﹑维修方便等特点．雨淋阀的控制有：电控制，气控制，水控制，电﹑水非互锁控制，电﹑水互锁控制，电﹑气非互锁控制，电﹑气互锁控制．二﹑结构参数：三﹑系统配置图四﹑安装⒈只能在５℃－65℃环境中安装使用，阀体上的箭头与水流方向一致．⒉其应安装在便于观察和易接近的地方，周围应留出0.5m的维修空间．⒊安装前先冲洗供水管道，使其内部无污物．⒋雨淋阀可水平﹑直立安装，但必须保持电磁阀的铁芯竖直．⒌雨淋阀的前后分别安装与阀同通径的控制阀．⒍压力表应方便读数，紧急启动阀﹑复位阀应在便于操作的位置．⒎伺应状态时，警铃阀19(A)为常开，复位阀27﹑试警铃阀19(B)﹑排水阀11﹑紧急启动阀5均为常闭．五﹑调试安装完，经过试验﹑灭火后．应按如下步骤将系统调整至伺应状态．⒈关闭系统的供水控制阀．⒉打开雨淋阀上的排水阀11，将系统里的余水全部排除干净．⒊关闭阀后控制阀，关闭雨淋阀上的紧急启动阀5﹑试警铃阀19(B)﹑排水阀11，同时打开复位阀27．⒋按下控制柜中的＂复位＂按钮使电子探测系统复位．同时，释放电磁阀1，是其闭合．⒌缓慢打开系统的供水控制阀，此时防复位器30有水流出；待供水压力与隔膜室压力相同时,防复位器30应停止流水，则雨淋阀已处于伺应状态了．再将系统的供水控制阀完全打开．若３分钟后仍有大量水从防复位器30或滴水阀10流出，则应立即关闭系统的供水控制阀，检查（a）防复位器中有无渣宰，（b）隔膜与阀体密封处有无杂物，（c）隔膜有无破损．然后从第一步重新开始调试．⒍打开排水阀11﹑将余水排除干净，推动滴水阀10的推杆，确认水以排净．⒎关闭复位阀27和排水阀11，将警铃阀19(A)及阀后控制阀打开．系统进入伺应状态．六维修保养维修前，必须关闭雨淋阀前后的控制阀，打开所有的排水阀，将阀体中的水排除后进行维修．发现故障可按上表进行维修，若不能解决可联系我们．要求按下列要求进行定期检查：每天应检查一次滴水阀，若漏水应立即维修雨淋阀．每季度：（a)检查止回阀动作是否正常；（b）电磁阀启动和密封是否正常；（c）防复位器密封动作是否正常．若有问题应立即维修．。

DV-5电启动雨淋阀安装及维护须知DV-5 electric actuation deluge valve installation & maintenance guidance概 述1-1/2 in ～8 in （DN40～DN200）DV-5型雨淋阀是用于消防系统的膜片式阀门，可直立或水平安装。

可作为雨淋系统、预作用系统和诸如自动喷水—泡沫联用系统、双连锁系统等特殊灭火系统的“自动供水控制阀门”。

如采用适当的配管附件，DV-5型阀门动作后，也可启动火灾报警系统。

DV-5型阀门的膜片式设计，可完成外部复位操作，使雨淋系统或预作用系统的复位操作简便易行。

阀门复位时无需拆下阀门手孔盖进行手动复位阀瓣和锁定机构。

只需向膜片腔再次充压，即可使阀门复位。

DV-5型单膜片式阀门内外均涂有防腐涂料。

内防腐选用Rilsan 涂料，可使雨淋系统的水源选用海水或含盐水。

阀门外防腐（Rilsan 涂料）可使阀门适用于各类工业处理厂和室外装置的腐蚀性环境。

警 告DV-5型雨淋阀必须按美国国家消防协会适用标准和本数据表及其他授权机构的规定进行安装、维护，否则将破坏本装置的完整性。

灭火系统所有者应对其灭火系统和装置的维护负责，使其处于正常操作状态。

应与安装商或制造商保持联系，以解决所出现的问题。

技术参数：认证：FM、UL、C-ULDV-5雨淋阀可以垂直或水平安装，最大工作压力为17.2bar。

材质：DV-5雨淋阀使用的Rilsan热塑性聚酰胺涂层提供了出色的防腐特性，并且当阀门处在内部或外部腐蚀环境中时，能够延长阀门的使用寿命。

当水源为海水或含盐水时，要作特殊考虑以延长阀体及配管的使用时间，当阀门动作后，建议用清水对管道进行冲洗。

建议供水水源采用清洁自来水。

阀体：Rilsan热塑性聚酰胺内外涂覆球墨铸铁，符合ASTMA536-77, Grade 65-45-12标准。

手孔盖板：Rilsan热塑性聚酰胺内外涂覆球墨铸铁，符合ASTM A536-77, Grade 65-45-12标准。

ZSFG(M)系列雨淋阀ZSFM隔膜雨淋阀一、组成特点与应用围ZSFM隔膜雨淋阀是由信号蝶阀，单向阀，手动快开阀，电磁阀．压力表．警铃管试验警铃球阀，过滤器，压力开关，水力警铃，放水阀、防复位锁止装置等组成，与供水管网火灾探测器，火灾报警器与洒水喷头分别组成以下系统。

雨淋系统配工开式喷头．其特点是发现火警后，可以瞬间像下雨般喷出大量的水覆盖或隔离整个保护区，它适用于火灾危险性严重，贮存和加工易燃易摄物的建筑物和场地。

水幕系统配置水幕喷头，其特点是能将喷出水形成一定密度的水帘幕，达到阻止火势要延、防火分隔的作用，可在一些大型厂房，仓库、商场、展厅等建筑中做防火分隔。

水雾系统配工水雾喷头其特点是在一定水压下将水流喷成雾状，达到冷却，窒息等灭火目的，可用来扑救电气设备与扑灭火灾与水起化学反应的固体和闪点高于6能的可燃液体火灾。

若安装闭式洒水喷头，则成为预作用系统，发生火灾时，由火灾探测器和火灾报答器来打开隔膜雨淋阀．使系统转为湿式系统。

然后喷头感温动作喷水灭火，主要适用于害怕水害，易冰冻场所。

二、工作原理隔膜雨淋阀采用信号蝶阀作为控制阀门，确保系统更安全可靠，它是利用隔膜运动实现阀瓣的启闭，由隔膜将阀分为压力腔和工作腔。

由于上、下受水力作用面积的差异，实现密封。

当发生火灾时，火灾探测器发出信号，通过火灾报警器（或消防控制中心），实现自动打开隔膜雨淋阀上的电磁阀（也可手动打开快开阀），使压力腔的水快速排出，泄压后作用于阀瓣下部的水迅速推起阀瓣进入系统管路喷水灭火。

同时水流向报苦管网，使水力苦铃发出报等声，开通压力开关，给值班室发出信号或启动消防泵供水。

隔膜雨淋阀装有防复位装置，该装置已申请国家专利。

其结构与原理，阀盖上装接有防复位本体、锁块等，锁芯连接在与阀体相连的阀瓣上，阀瓣随着阀开启上升，锁芯也跟着上升，上升中推锁头，升至锁头上部而被锁止住。

防止了阀瓣回位。

灭火后，关闭手动快开阀或电磁阀，将手轮旋转90°到复位位置，则锁芯脱离锁块使隔膜雨淋阀又能自动复位，雨淋阀随即关闭，然后再将手轮逆时针旋转90°到锁止位置，使系统又回到伺应状态。

消防雨淋阀系统操作、安装、调试、维护说明雨淋阀在火灾探测系统动作之前，一直对系统的水起着阻隔作用，只有膜片腔的泄压后，阀门才能打开让水进入系统侧的管路中进行灭火，同时水力警铃动作报警。

1.雨淋阀复位及水力警铃测试1）首先，将雨淋阀下部蝶阀关闭，上部蝶阀打开。

2）关闭膜片腔供水阀（1/2”球阀），关闭手动开阀控制阀（1/2”球阀）。

3）打开雨淋阀上下腔隔离阀（1”闸阀），然后打开主排水阀（2”闸阀）放干雨淋阀后面管路中的水，放干后将雨淋阀上下腔隔离阀及主排水阀关闭。

4）关闭雨淋阀上部蝶阀。

5）打开膜片腔供水阀（1/2”球阀）。

6）待膜片腔压力与管网压力相同时，关闭水力警铃测试阀（1/2”球阀），然后将雨淋阀下部蝶阀微微开启，确认水力警铃没有动作后将此蝶阀完全开启。

7）打开水力警铃测试阀，测试水力警铃动作情况，然后关闭。

8）将雨淋阀上部蝶阀完全打开。

9）此时雨淋阀处于复位状态，2.自动开阀当系统主机接到报警信号时，且系统处于联动状态，主机就发出相应的控制信号来启动电磁阀，电磁阀被打开后，水就会从膜片室中流出，此时雨淋阀就会开启。

3.电气手动开阀所谓电气手动开阀，就是在雨淋阀控制盘上，有一个手动开关，当有火灾发生时，可在现场的雨淋阀控制盘处，向上搬动手动开关，这时就可直接启动电磁阀，从而达到启动雨淋阀的目的。

4.机械手动开阀在雨淋阀组的管件上，有一个带有红色的手动开阀标示牌的手动开阀控制阀（1/2”球阀）。

当有火情时，先将此球阀按标示牌所示方向打开，使水直接从膜片室内流出，这时雨淋阀就会打开。

5.雨淋阀系统试验主排水试验主排水的试验目的是要检查系统的供水是否合适，利用静水和余水压与先前确定的读数进行比较。

主排水试验就能显示出阀门是否部分的关闭或者是否在管路内有什么阻塞物，为避免再试验的时候造成事故，事先必须对排放口流出的水进行适当的处理。

主排水的试验步骤：1)在雨淋阀和主排水都处于关闭状态时，注意纪录供水压表的读数，这就是静水压。

Ⅰ.用途和主要性能参数1.衬胶隔膜阀适用于工作温度≤65℃的一般腐蚀性流体管路上作为控制介质流动的启闭件。

2.主要性能参数：Ⅱ.作用原理和结构特点3.本阀有阀体、阀盖、阀杆、阀办、隔膜和驱动零件等组成。

基本结构见图14.阀门的启闭是靠旋转手轮而达到的。

当顺时针旋转手轮时，阀办下降使通路截断；反之阀门则开启。

5.当隔膜阀应用于工作温度≤120℃的水蒸气管路时，其隔膜材质应选用耐热橡胶，并在订货时注明。

Ⅲ.维护保养和安装使用注意事项1.阀门应存放在干燥通风的室内，严禁堆迭放置。

2.库存阀门的通路两端必须封口，以防止异物进入内腔而损伤密封部件。

且应避免与油类或其他易燃物品接触。

3.本阀的金属加工表面应清除污垢，并涂以防锈油。

油杯内需经常注以润滑油脂。

4.衬胶层或橡胶隔膜表面切勿涂刷油脂类物品，以免产生橡胶溶胀而影响阀门使用寿命。

5.在存放期间或停用期间，应逆时针旋转手轮，使阀门处于微启状态，避免使隔膜因长期受压而失去弹性。

6.运输过程中或安装时，吊索不得系结在手轮或阀杆上。

并严禁与其他金属或硬质物件撞击，以防止损伤零件和衬胶。

7.安装前，应仔细核对管路的运行条件及介质是否与本阀的适用范围相符，避免选用不当而造成不必要的损失，乃至发生意外事故。

8.本阀除不宜应用于真空管路上，可在管路的任意位置安装作双向流动，但应确保操作和维修的方便。

9.安装前，应将阀体内腔清洗干净，防止污垢卡阻或损伤密封部件，并检查各部件连接螺栓是否均布紧固。

10.运行中必须经常检查与介质接触的部件，并按实际使用情况，定期更换易损部件。

11.当更换隔膜时，应注意切勿将隔膜拧得过紧或过松。

12.本阀如应用于间断性运行管路上，则在停止使用期间，应清洗与介质接触部位，以延长使用寿命。

13.在手动操纵阀门时，不得借助于辅助杠杆使阀门启闭，以免扭矩过大而损伤驱动零件或密封部位。

14.经经检修后的阀门，在应用前，需按有关测试规定进行密封性试验合格后方能安装。

Ⅰ.用途和主要性能参数1.衬胶隔膜阀适用于工作温度≤65℃的一般腐蚀性流体管路上作为控制介质流动的启闭件。

2.主要性能参数：Ⅱ.作用原理和结构特点3.本阀有阀体、阀盖、阀杆、阀办、隔膜和驱动零件等组成。

基本结构见图14.阀门的启闭是靠旋转手轮而达到的。

当顺时针旋转手轮时，阀办下降使通路截断；反之阀门则开启。

5.当隔膜阀应用于工作温度≤120℃的水蒸气管路时，其隔膜材质应选用耐热橡胶，并在订货时注明。

Ⅲ.维护保养和安装使用注意事项1.阀门应存放在干燥通风的室内，严禁堆迭放置。

2.库存阀门的通路两端必须封口，以防止异物进入内腔而损伤密封部件。

且应避免与油类或其他易燃物品接触。

3.本阀的金属加工表面应清除污垢，并涂以防锈油。

油杯内需经常注以润滑油脂。

4.衬胶层或橡胶隔膜表面切勿涂刷油脂类物品，以免产生橡胶溶胀而影响阀门使用寿命。

5.在存放期间或停用期间，应逆时针旋转手轮，使阀门处于微启状态，避免使隔膜因长期受压而失去弹性。

6.运输过程中或安装时，吊索不得系结在手轮或阀杆上。

并严禁与其他金属或硬质物件撞击，以防止损伤零件和衬胶。

7.安装前，应仔细核对管路的运行条件及介质是否与本阀的适用范围相符，避免选用不当而造成不必要的损失，乃至发生意外事故。

8.本阀除不宜应用于真空管路上，可在管路的任意位置安装作双向流动，但应确保操作和维修的方便。

9.安装前，应将阀体内腔清洗干净，防止污垢卡阻或损伤密封部件，并检查各部件连接螺栓是否均布紧固。

10.运行中必须经常检查与介质接触的部件，并按实际使用情况，定期更换易损部件。

11.当更换隔膜时，应注意切勿将隔膜拧得过紧或过松。

12.本阀如应用于间断性运行管路上，则在停止使用期间，应清洗与介质接触部位，以延长使用寿命。

13.在手动操纵阀门时，不得借助于辅助杠杆使阀门启闭，以免扭矩过大而损伤驱动零件或密封部位。

14.经经检修后的阀门，在应用前，需按有关测试规定进行密封性试验合格后方能安装。

雨淋阀系统操作说明雨淋阀在火灾探测系统动作之前，一直对系统的水起着阻隔作用，只有膜片腔的泄压后，阀门才能打开让水进入系统侧的管路中进行灭火，同时水力警铃动作报警。

1.雨淋阀复位及水力警铃测试1）首先，将雨淋阀下部蝶阀关闭，上部蝶阀打开。

2）关闭膜片腔供水阀（1/2”球阀），关闭手动开阀控制阀（1/2”球阀）。

3）打开雨淋阀上下腔隔离阀（1”闸阀），然后打开主排水阀（2”闸阀）放干雨淋阀后面管路中的水，放干后将雨淋阀上下腔隔离阀及主排水阀关闭。

4）关闭雨淋阀上部蝶阀。

5）打开膜片腔供水阀（1/2”球阀）。

6）待膜片腔压力与管网压力相同时，关闭水力警铃测试阀（1/2”球阀），然后将雨淋阀下部蝶阀微微开启，确认水力警铃没有动作后将此蝶阀完全开启。

7）打开水力警铃测试阀，测试水力警铃动作情况，然后关闭。

8）将雨淋阀上部蝶阀完全打开。

9）此时雨淋阀处于复位状态，2.自动开阀当系统主机接到报警信号时，且系统处于联动状态，主机就发出相应的控制信号来启动电磁阀，电磁阀被打开后，水就会从膜片室中流出，此时雨淋阀就会开启。

3.电气手动开阀所谓电气手动开阀，就是在雨淋阀控制盘上，有一个手动开关，当有火灾发生时，可在现场的雨淋阀控制盘处，向上搬动手动开关，这时就可直接启动电磁阀，从而达到启动雨淋阀的目的。

4.机械手动开阀在雨淋阀组的管件上，有一个带有红色的手动开阀标示牌的手动开阀控制阀（1/2”球阀）。

当有火情时，先将此球阀按标示牌所示方向打开，使水直接从膜片室内流出，这时雨淋阀就会打开。

5.维护保养雨淋阀及其配件应在半年检查一次，检查是否有异物进入膜片的密封件、膜片室内。

1)膜片密封：必须检查橡胶密封是否损坏和磨损，他应该没有赃物，如果发现已经磨损或是损坏，就必须把他更换掉。

如果有赃物，应该立即清洗，清洗时不得使用有损于橡胶密封件的化学药剂，在自动泄水阀发生漏水现象时，就需要对橡胶密封进行检查。

2)膜片密封的更换：拆下膜片腔组件，将橡胶密封更换掉。

雨淋阀系统操作说明雨淋阀在火灾探测系统动作之前，一直对系统的水起着阻隔作用，只有扣住阀瓣的动作机械脱扣，阀门才能打开让水进入系统侧的管路中去，进行灭火。

雨淋阀借助于系统的水压作用到膜片的推杆上，使它保持在伺应状态，膜片上的力借助于推杆施加在转臂上，转臂下部将阀瓣扣住，使阀关闭并保持密封。

当膜片室内的压力下降到一定程度，雨淋阀就会打开，这只要在膜片室的入口处装上一个节流器就可实现。

因为当水流过膜片室的进口和出口时，进口处由于有节流器的存在，就会产生明显的压力降，这样就会在膜片室内出现较低的压力，使得膜片后的推杆施加在转臂上的力就会减少，而扣不住阀瓣，阀瓣就会离开阀座而升起打开，阀瓣一开，水就会流向系统的作用区。

1、电气脱扣（自动开阀）当系统主机接到报警信号时，且系统处于联动状态，主机就发出相应的控制信号来启动电磁阀，电磁阀被打开后，水就会从膜片室中流出，这时膜片中的压力就会降低。

由于主管道中的压力大于膜片室中的压力，于是雨淋阀就会打开。

2、电气手动开阀所谓电气手动开阀，就是在雨淋阀控制盘上，有一个手动开关，当有情况时，可在现场的雨淋阀控制盘处，向上搬动手动开关，这时就可直接启动电磁阀，从而达到启动雨淋阀的目的。

3、机械手动开阀在雨淋阀组的管件上，有一个红色的手动喷放盒。

当有火情时，先将盒盖拉下，再搬盒内的球阀开关，使水直接从膜片室内流出，产生压力差。

这时雨淋阀即可打开。

4、雨淋阀系统试验（1）主排水试验步骤主排水的试验目的是要查对系统的供水是否合适，利用静水压和余水压与先前确定的读数进行比较。

主排水试验就能显示出阀门是否部分地关闭或是否在管路内有什么堵塞物，为避免在试验的时候造成事故，事先必须对排放口流出的水进行适当的处理。

主排水试验步骤：1）在雨淋阀和主排水都处于关闭状态时，注意记录水压表上的读数，这个数就是静水压。

2）慢慢打开主排水阀直至打开，查看是否有稳定的水自主排水管流出，若是没有稳定的水流排出，就检查主排水管内是否有堵塞物。

雨淋阀操作说明雨淋阀操作说明1、引言本文档旨在提供关于雨淋阀的详细操作说明，以帮助用户正确使用和维护雨淋阀。

请仔细阅读本文档并按照说明操作，确保安全使用该设备。

2、雨淋阀的定义和组成雨淋阀是一种用于控制水流的装置，通常由阀体、阀盖、阀芯和连接管道组成。

其主要功能是在检测到火灾或其他紧急情况时，自动开启水流，扑灭火势或提供灭火支持。

3、操作前的准备在操作雨淋阀之前，请确保已经熟悉设备的构造和操作方法，并具备以下基本条件：- 安全装备：佩戴防护手套和护目镜，确保安全操作；- 检查水源：确保阀旁的水源供应正常，并且水压符合设备要求；- 关闭电源：如果设备带有电气控制系统，请确认电源已关闭。

4、雨淋阀的操作步骤4.1 打开阀盖4.1.1 使用扳手等工具，逆时针旋转阀盖上的螺母；4.1.2 慢慢松开螺母，直到能够将阀盖完全取下；4.1.3 将阀盖放置在干净的工作台上，以防止污染。

4.2 调整阀芯位置4.2.1 观察阀芯的位置，确保其处于关闭状态；4.2.2 如果阀芯需要调整位置，请使用扳手等工具，左右移动阀芯，直到达到所需位置；4.2.3 确保阀芯在所需位置时，能够有效地打开或关闭水流。

4.3 安装阀盖4.3.1 将阀盖按照正确的方向对准阀体，将其缓慢向下推动；4.3.2 一边向下推动阀盖，一边顺时针旋转螺母，直到阀盖完全安装；4.3.3 确保螺母紧固，但不要过紧，防止损害阀盖。

4.4 检查和测试4.4.1 打开水源，确保水流顺畅通过雨淋阀；4.4.2 观察阀盖周围是否存在泄漏；4.4.3 反复测试阀芯的打开和关闭功能，确保其灵活可靠。

5、维护和保养为了确保雨淋阀的正常运行和延长使用寿命，请定期进行以下维护和保养工作：- 清洁阀体和阀盖的外表面，避免灰尘和污垢积聚；- 定期检查阀盖上的螺母，确保其紧固；- 检查并更换老化或损坏的密封圈；- 检查阀芯的灵活性和可靠性。

6、附件本文档涉及的附件请参阅附带文件或联系相关部门。
