为什么CAD将图纸打印出来线显得特别虚？(精)

如何提高cad打印成pdf的清晰度有时候cad转换成pdf会有清晰度不高的情况，这就是因为我们打印的时候没有设置好。

那么如何提高清晰度呢?接下来就让小编给您细细道来。

提高cad打印成pdf的清晰度的方法一1、点击菜单中的文件------打印2、选择打印机样式为PDF3、选择合适的纸张以及打印区域，4、单击确定即可完成将文件打印为PDF格式。

提高cad打印成pdf的清晰度的方法二先用AutoCAD打开需要转换的CAD文件。

依次点击【文件】-【打印】，或直接按Ctrl+P快捷键启动打印对话框。

弹出打印对话框后，首先点击【打印机/绘图仪】名称旁边的下拉键，此处选择之前安装doPDF。

之后选择输出PDF文件的纸张大小，一般选择A3，后续如果输出的PDF文件清晰度不够，此处可以选择稍微大一点的A2、A1甚至A0纸张。

之后再选择打印范围，一般选择【窗口】，即通过鼠标选择打印区域。

点击【窗口】同时，页面即回到绘图界面，此时通过鼠标选择需要打印的区域。

在【打印偏移】中选择【居中打印】，即图纸将按照左右上下均居中方式来打印输出。

在【打印比例】中选择【布满图纸】，即打印输出的图纸将布满整个之前第5步中选择的A3纸张(另外，如选择1:1打印，则图纸将按照1:1打印输出)。

在【打印样式】中如选择【monochrome】，同时下方【着色打印】选择的【按显示】，则打印出来的图纸中所有内容颜色全为黑色。

如果【打印样式】中选择【Acad】，同时下方【着色打印】选择的【按显示】，则打印出来的图纸中内容颜色将与cad文件中颜色一致。

此处根据跟人喜爱或者图纸清晰度而定，一般选择【monochrome】。

设置完成，点击打印对话框下方的【确定】。

之后弹出保存路径对话框，点击【浏览】选择需要保存的目录，之后点击【确定】开始输出。

一般较小的文件稍等几秒钟(视文件大小，文件越大输出所需的时间越长)后文件即输出好，输出好后AutoCAD右下角会出现一个小提示【完成打印和发布作业】。

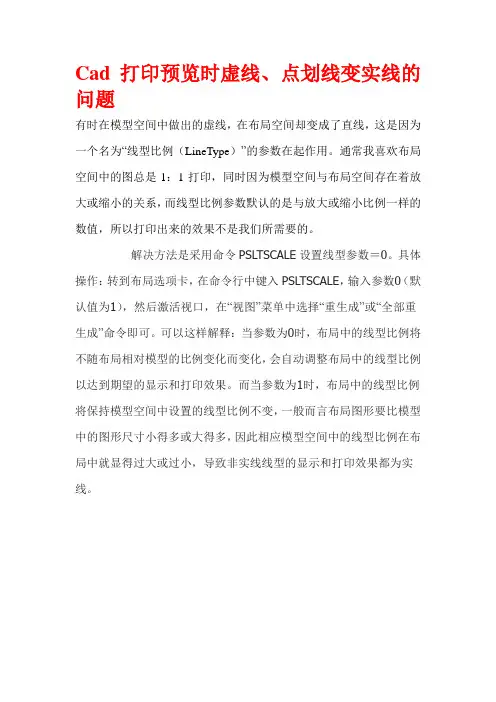

Cad打印预览时虚线、点划线变实线的问题
有时在模型空间中做出的虚线，在布局空间却变成了直线，这是因为一个名为“线型比例（LineType）”的参数在起作用。

通常我喜欢布局空间中的图总是1：1打印，同时因为模型空间与布局空间存在着放大或缩小的关系，而线型比例参数默认的是与放大或缩小比例一样的数值，所以打印出来的效果不是我们所需要的。

解决方法是采用命令PSLTSCALE设置线型参数＝0。

具体操作：转到布局选项卡，在命令行中键入PSLTSCALE，输入参数0（默认值为1），然后激活视口，在“视图”菜单中选择“重生成”或“全部重生成”命令即可。

可以这样解释：当参数为0时，布局中的线型比例将不随布局相对模型的比例变化而变化，会自动调整布局中的线型比例以达到期望的显示和打印效果。

而当参数为1时，布局中的线型比例将保持模型空间中设置的线型比例不变，一般而言布局图形要比模型中的图形尺寸小得多或大得多，因此相应模型空间中的线型比例在布局中就显得过大或过小，导致非实线线型的显示和打印效果都为实线。

cad打印线条变淡的解决方法
一、打印设置
在进行CAD打印时，首先需要进行正确的打印设置。

在打印预览界面中，可以设置打印机、纸张大小、打印比例等参数。

合理的打印设置能够提高打印效果，避免线条变淡的问题。

建议选择高质量的打印机，并选择合适的纸张大小和打印比例。

此外，还可以调整打印质量选项为最高，以保证打印效果的清晰度。

二、线条设置
线条设置是影响CAD打印效果的重要因素之一。

在CAD软件中，可以通过修改线条属性来调整线条的颜色、粗细等参数。

如果线条变淡，可以尝试增加线条的粗细或修改线条的颜色。

在CAD软件中，线条的粗细一般用线宽来表示，可以根据需要选择适当的线宽。

另外，线条的颜色也可以根据实际情况进行调整，选择较深的颜色可以增加线条的清晰度。

三、图纸质量
图纸质量也是影响CAD打印效果的重要因素之一。

如果图纸质量较低，打印出的线条可能会出现模糊、断裂等问题。

因此，建议在进行CAD绘图时，选择较高的图纸质量，以保证打印效果的清晰度。

此外，还可以在CAD软件中进行线条平滑处理，以提高线条的清晰度和连续性。

通过合理的打印设置、线条设置和图纸质量的调整，可以有效解决CAD打印线条变淡的问题。

在进行CAD打印时，建议注意以上几个方面的设置，以获得更好的打印效果。

希望本文能对大家解决CAD打印线条变淡问题提供一些帮助。

Post By：2011-4-26 20:31:00cad中的虚线打印出来变成了实线，为什么？这个是打印设置中你设置成了将一些线按照实线打印的缘故在打印设置中查找相关选项Post By：2011-4-26 23:25:001. 在布局打印设置中取消缩放线宽的复选框2.在cad里输入命令【linetype】，在线型管理器对话框点【显示细节】，取消缩放时使用图纸空间单位的复选框OK!问一下，我中心线。

虚线怎么打印出来变成实线了啊？RT，问一下，我中心线，虚线什么的怎么打印出来变成实线了啊？是不是和机器分辨有关系啊？回答：可能是：1、线形比例设置不合适，用lts命令进行设置，打印前预览。

2、打印参数设置不对。

把线性比例改掉吧就是比例问题，我以前也碰到过，多打几次，就知道线型怎么设置了。

我用的最多的就是更改线型比例.听听大家的意见是线型比例不对吧,用LTS命令弄好比例,再用打印预览一下了,一般把线型比例改到10就差不多了,做PLT文件的时候也千万别忘了,最好仔细预览下再打可能是线形选的不对或是图的比例太小了导致虚线、中心线的无线位置太小连在一起呈直线了用命令mo，修改scale在对象特性里面把线型比例改了如果想打印出点划线，要选用CENTER的线型，不要直接选用CAD里的点划线比例太小把线性比例设置一下就可以了,你双击你要修改的线,然后把线型比例修改一下就好了!CAD中我的线行是虚线的为什么打印出来的是实线2010-11-15 13:58满意回答选中线，双击查看它的特性，看看线型是否是随层（虚线层的设置确定选的是虚线），线型比例是否太大，如果你的虚线比较短，而线型比例过大，这时虚线显示的就是一条实线，你打印出来也就是实线了。

CAD中的线选中后应该变成虚线，为什么我的选中以后还是实线，无法与其没有选中的线区分，请问应该如何设置2008-10-18 12:25满意回答将变量highlight的值设为1即可。
