《电机与变压器》期末复习题带知识点(中级工)

电机与变压器班级 [单选题] *○16机电51班○16机电52班您的姓名： [填空题] *_________________________________1. 能实现无级调整的调速方法是（） [单选题]A.变极调速B.改变转差率调速C.变频调速(正确答案)D.变压调速2. 绕线式异步电动机转子回路串接电阻调速属于（） [单选题]A.改变转差率调速(正确答案)B.变极调速C.变频调速D.变压调速3. 下列方法中属于改变转差率调速的是（）调速 [单选题]A.变电源电压(正确答案)B.变频C.变磁极对数D.变频调速4. 单相交流电通入单相绕组产生的磁场是（） [单选题]A.旋转磁场B.恒定磁场C.脉动磁场(正确答案)D.以上都不对5. 当三相异步电动机参数一定时，电磁转矩与（）成正比 [单选题]A.U1B.f1C.U1^2(正确答案)D.2U16. 双速异步电电动机的定子绕组低速为△连接，转速为1450r/min,若要使电动机变为高速2900r/min运行，定子绕组应为（）连接 [单选题]A.YB.YY(正确答案)C.△D.Y--△7. 三相笼式异步电动机铭牌上关于电压标记为380V/220V,接法为Y/△ ,电动机正常启动，下列说法正确的是（） [单选题]A.电源电压380V时，电动机采用Y接法(正确答案)B.电源电压380V时，电动机采用△接法C.电源电压220v时，电动机采用Y接法D.以上都不对8. 某异步电动机的额定转速为1440r/min.则该电动机的额定转速率sN 为（） [单选题]A.0.01B.0.02C.0.03D.0.04(正确答案)9. 某电动机的nN=2980r/min,则该异步电动机是（）极的 [单选题]A.两(正确答案)B.四C.六D.八10. 三相异步电动机的定子铁心及转子铁心采用硅钢片叠压而成的原因是() [单选题]A.减少铁心中的能量损耗(正确答案)B.允许电流通过C.价格低廉，制造方便。

电机与变压器》期末试题（共三套）试题一一、填空题 （每空 1分，共 25 分） 1、 电动机按用电类型可分为 电动机和 电动机。

2、 电动机按其转速与电网电源频率之间的关系可分为 电动机和 电动机。

3、电动机的转动方向与 的转动方向相同， 它由通入三相定子绕组的交流电流的 决定。

4、 常用的启动方法有自耦变压器降压启动、 降压启动、延边三角形降压启动和定子绕组串电阻降压启动。

5、电动机工作在时，铁心中的磁通处于临界饱和状态， 这样可以减少电动机铁心的 损耗。

6、 三相电动机定子绕组的连接方法有 和 两种。

7、 三相异步电动机减小启动电流的方法是 。

8、如果在单相异步电动机的定子铁心上仅嵌有一组绕组，那么通入单相正弦交流电时，电动机气隙中仅产生 磁场，该磁场是没有 的。

9、单相电容运行电动机的结构简单，使用维护方便，堵转电流小，有较高的效率和功率因数；但启动转 矩较 ，多用于电风扇、吸尘器等。

10、电容启动电动机具有的启动转矩（一般为额定转矩的 用于 启动的机械，如小型空压机、洗衣机、空调器等。

11、通过改变晶闸管的导通角调速，可以使电风扇实现 调速。

12. 电动机的转矩与电压的平方成正比，若电源电压过低，将造成启动转矩 而无法启动。

13. 直流电动机启动瞬间，启动电流很大，通常可达到额定电流的 倍。

14、电动机从原来的三相运行改为单相运行，必须依靠串接等。

二、判断题（请将下列判断正确的在括号内打“√” , 错误的打“×”。

每小题 1分，共计 15 分）（ ） 1、额定功率是指三相电动机工作在额定状态时轴上所输出的机械功率。

（ ） （ ） 2、直流电动机可以采用“星 /三角”降压启动。

（ ）（ ） 3、额定转速表示三相电动机在额定工作情况下运行时每秒钟的转数。

（ ） （ ） 4、不能将三相异步电动机的最大转矩确定为额定转矩。

（ ） （ ） 5、电动机电源电压越低，定子电流就越小。

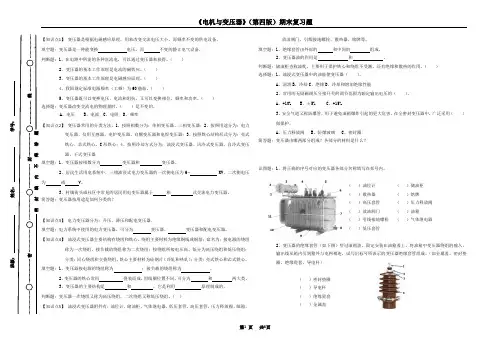

班级： 姓名： 学号：密 封 线 内 不 得 答 题密 封 线【知识点1】 变压器是根据电磁感应原理，用来改变交流电压大小，而频率不变的供电设备。

填空题：变压器是一种能变换 电压，而 不变的静止电气设备。

判断题：1、在电路中所需的各种直流电，可以通过变压器来获得。

（ ）2、变压器的基本工作原理是电流的磁效应。

（ ）3、变压器的基本工作原理是电磁感应原理。

（ ）4、我国规定标准电源频率（工频）为60赫兹。

（ ）5、变压器既可以变换电压、电流和阻抗，又可以变换相位、频率和功率。

（ ）选择题：变压器改变交流电的物理量时，（ ）是不变的。

A 、电压B 、电流C 、电阻D 、频率【知识点2】 变压器常用的分类方法，1、按照相数分为：单相变压器、三相变压器；2、按照用途分为：电力变压器、仪用互感器、电炉变压器、自耦变压器和电焊变压器；3、按照铁心结构形式分为：壳式铁心、芯式铁心、C 形铁心；4、按照冷却方式分为：油浸式变压器、风冷式变压器、自冷式变压器、干式变压器填空题：1、变压器按相数分为 变压器和 变压器。

2、居民生活用电系统中，三相油浸式电力变压器的一次侧电压为6~ KV ，二次侧电压为 或 V 。

3、村镇街头或社区中常见的居民用电变压器属于 相 式交流电力变压器。

简答题：变压器按用途是如何分类的？【知识点3】 电力变压器分为：升压、降压和配电变压器。

填空题：电力系统中使用的电力变压器，可分为 变压器、 变压器和配电变压器。

【知识点4】 油浸式变压器主要结构有绕组和铁心。

绕组主要材料为绝缘铜线或铜箔；命名为：接电源的绕组称为一次绕组，接负载的绕组称为二次绕组；按绕组所接电压高、低分为高压绕组和低压绕组；分类：同心绕组和交叠绕组。

铁心主要材料为硅钢片（冷轧和热轧）；分类：壳式铁心和芯式铁心。

填空题：1、变压器接电源的绕组称为 ；接负载的绕组称为 。

2、变压器的铁心常用 叠装而成，因线圈位置不同，可分为 和 两大类。

电机与变压器试题（满分100分）一、填空1．变压器的变比是一次侧绕组与二次侧绕组之比，降压变压器的变比于1，升压变压器的变比于1。

2．有一单相变压器，变压比K=45/450，二次侧电压U2=220V，负载电阻为100 ，则二次侧电流为 A；如忽略变压器内部的阻抗压降及损耗，则一次侧电压为V，一次侧电流为 A。

3．变压器绕组的极性是指变压器一次侧、二次侧绕组在同一磁通作用下所产生的感应电动势之间的关系，通常用来标记。

4．互感器是一种测量和的仪用变压器，用这种方法进行测量的优点是使测量仪表与、隔离，又可大大减少测量中的，扩大仪表量程，便于仪表的。

5．常用的电焊变压器有、和。

6．三相异步电动机的电气制动有、和三种。

7．三相定子绕组根据结构上的区别可分为、和等三种。

8．单套绕组的多速异步电动机一般采用绕组，常用接法有YY/ 和YY/Y，分别适合和场合。

9．单相异步电动机一般只制成和系列。

10．直流电机的电枢绕组的作用是通过电流产生和，实现能量转换。

11．同步电动机的同步含义是指和相等，它可分为、和等三种12．并励发电机自励发电的条件是（1）（2）（3）。

13．直流电机的电刷装置主要由、、和等部件组成。

14.直流电机的电刷装置主要由、、、和等部件组成。

15、直流电机改善换向最常用的方法是，利用它在换向元件中产生的电动势去抵消和。

16、三相异步电动机均由和组成，它们之间的气隙一般为至 mm。

17．当三相异步电动机的转差率s=1时，电动机处于状态，当s趋近于零时，电动机处于状态，在额定负载时，s约为到之间.二、判断1．变压器既可以变换电压、电流和阻抗，又可以变换相位、频率和功率。

（）2．热轧硅钢片比冷轧的性能更好，磁导率高而损耗小。

（）3．变比不相等（设并联运行的其他条件皆满足）的变压器并联运行一定会烧坏。

（）。

4．电流互感器的变流比等于二次侧匝数与一次侧匝数之比。

（）5．三相定子绕组的磁极对数越多则其对应的极距 =就越大。

《电机与变压器》期末试题（共5套）《电机与变压器》期末试题一一、填空题（每空1分，共25分）1、电动机按其功能可分为电动机和电动机。

2、电动机按用电类型可分为电动机和电动机。

3、电动机按其转速与电网电源频率之间的关系可分为电动机和电动机。

4、电动机的工作原理是建立在定律、定律、电路定律和电磁力定律等基础上的。

5、产生旋转磁场的必要条件是在三相对称中通入。

6、电动机的转动方向与的转动方向相同，它由通入三相定子绕组的交流电流的决定。

7、电动机工作在时，铁心中的磁通处于临界饱和状态，这样可以减少电动机铁心的损耗。

8、工作制是指三相电动机的运转状态，即允许连续使用的时间，分为、和周期断续三种。

9、三相电动机定子绕组的连接方法有和两种。

10、三相异步电动机减小启动电流的方法是。

11、常用的启动方法有降压启动、降压启动、降压启动和降压启动。

12、转子串电阻调速适用于异步电动机。

13、额定电压是指接到电动机绕组上的电压。

二、判断题（下列说法正确的请打“√”,错误的打“×”。

每小题1分，共10分）（）1、三相异步电动机的定子是用来产生旋转磁场的。

（）2、三相异步电动机的转子铁心可以用整块铸铁来制成。

（）3、三相定子绕组在空间上互差120º电角度。

（）4、“异步”是指三相异步电动机的转速与旋转磁场的转速有差值。

（）5、三相异步电动机没有转差也能转动。

（）6、负载增加时，三相异步电动机的定子电流不会增大。

（）7、不能将三相异步电动机的最大转矩确定为额定转矩。

（）8、电动机工作在额定状态时，铁心中的磁通处于临近饱和状态。

（）9、电动机电源电压越低，定子电流就越小。

（）10、额定功率是指三相电动机工作在额定状态时轴上所输出的机械功率。

20分）1A、清洁、干燥B、灰尘多、潮湿、易受风雨C、有易燃、易爆气体2、带冲击性负载的机械宜选用（）异步电动机。

A、普通笼型B、高启动转矩笼型C、多速笼型3、转速不随负载变化的是（）电动机。

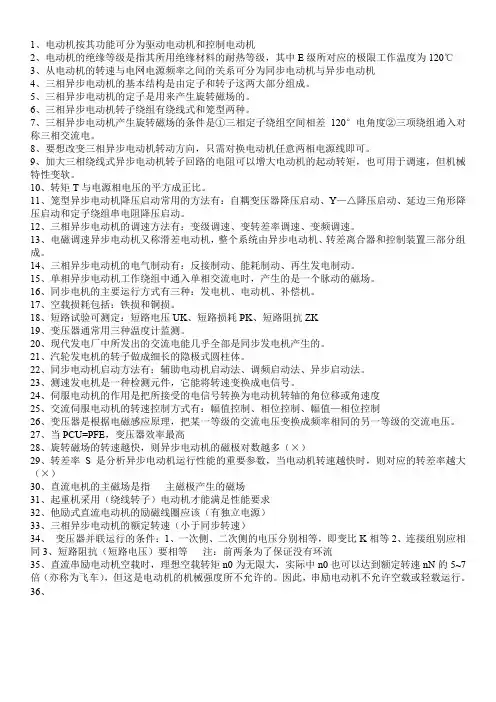

1、电动机按其功能可分为驱动电动机和控制电动机2、电动机的绝缘等级是指其所用绝缘材料的耐热等级，其中E级所对应的极限工作温度为120℃3、从电动机的转速与电网电源频率之间的关系可分为同步电动机与异步电动机4、三相异步电动机的基本结构是由定子和转子这两大部分组成。

5、三相异步电动机的定子是用来产生旋转磁场的。

6、三相异步电动机转子绕组有绕线式和笼型两种。

7、三相异步电动机产生旋转磁场的条件是①三相定子绕组空间相差120°电角度②三项绕组通入对称三相交流电。

8、要想改变三相异步电动机转动方向，只需对换电动机任意两相电源线即可。

9、加大三相绕线式异步电动机转子回路的电阻可以增大电动机的起动转矩，也可用于调速，但机械特性变软。

10、转矩T与电源相电压的平方成正比。

11、笼型异步电动机降压启动常用的方法有：自耦变压器降压启动、Y—△降压启动、延边三角形降压启动和定子绕组串电阻降压启动。

12、三相异步电动机的调速方法有：变级调速、变转差率调速、变频调速。

13、电磁调速异步电动机又称滑差电动机，整个系统由异步电动机、转差离合器和控制装置三部分组成。

14、三相异步电动机的电气制动有：反接制动、能耗制动、再生发电制动。

15、单相异步电动机工作绕组中通入单相交流电时，产生的是一个脉动的磁场。

16、同步电机的主要运行方式有三种：发电机、电动机、补偿机。

17、空载损耗包括：铁损和铜损。

18、短路试验可测定：短路电压UK、短路损耗PK、短路阻抗ZK19、变压器通常用三种温度计监测。

20、现代发电厂中所发出的交流电能几乎全部是同步发电机产生的。

21、汽轮发电机的转子做成细长的隐极式圆柱体。

22、同步电动机启动方法有：辅助电动机启动法、调频启动法、异步启动法。

23、测速发电机是一种检测元件，它能将转速变换成电信号。

24、伺服电动机的作用是把所接受的电信号转换为电动机转轴的角位移或角速度25、交流伺服电动机的转速控制方式有：幅值控制、相位控制、幅值—相位控制26、变压器是根据电磁感应原理，把某一等级的交流电压变换成频率相同的另一等级的交流电压。

一、填空题⒈电动机是一种将________转换成________的动力设备，按其所需电源不同，电动机可分为____和___ 两种。

⒉三相异步电动机定子铁心的作用是作为_______的一部分，并在铁心槽内放置_______，定子铁心槽型有________、_______和________三种。

⒊三相异步电动机按转子结构分为________和________两种。

4.三相电动机定子绕组的连接方法有__________和__________两种。

5.三相单层绕组是指一个槽内安放_____个线圈边，整个绕组的线圈数等于定子总槽数的_______。

根据线圈端部的不同，单层绕组可分为__________、__________、__________3种。

6.绕线式异步电动机在转子上串联电阻，可以减小__________，增大__________。

7.三相异步电动机按防护形式可分为__________、__________和__________。

8.电动机的启动是指电动机从_____开始转动，到__________为止的这一过程。

9.电动机的转动方向与__________的转动方向相同，它由通入三相定子绕组的交流电流的__________决定。

10.节距与极距比较，绕组可有__________、__________、__________3种，一般采用_____绕组和______绕组，而______绕组一般不用。

11.极距是指每一磁极__________。

已知48槽8极的电动机，极距为__________。

12.旋转磁场的转向是由接入三相绕组中电流的决定的，改变电动机任意两相绕组所接的电源接线，旋转磁场即。

13.三相交流异步电动机转子的转速总是旋转磁场的转速，因此称为异步电动机。

14.当三相异步电动机的转差率S=1时，电动机处于状态。

额定负载时，S在到之间。

15.异步电动机用星-三角降压启动时的电流为用三角形接法直接启动时的；启动转矩也只有直接启动时的，故此方法只适用于电动机启动。

《电机与变压器》试卷B姓名班级考号成绩一、填空题（每空1分，共20分）1．直流发电机中的电磁转矩方向与转子的旋转方向，因此电磁转矩为转矩；直流电动机中的电磁转矩方向与转子的旋转方向，因此电磁转矩为转矩。

2．接触器主要由、、等三大部分组成。

3．空气阻尼式时间继电器主要由、和三部份组成。

若要将通电延时型改成断电延时型，只需将。

4．用Y-△降压起动时,起动电流为直接用△接法起动时的,所以对降低很有效。

但启动转矩也只有直接用△接法启动时，因此只适用于启动。

5．反接制动时，当电机转速接近于时，应及时，防止电机。

6．伺服电动机为了防止现象的发生，采用的方法。

7．步进电动机是一种把信号转换成信号的控制电机。

二、选择题（每小题2分，共20分）1. 一台三相异步电动机运行在S=0.02时，则由定子通过气隙传递给转子的功率中有( )。

A、2%是电磁功率B、2%是机械功率C、2%是机械损耗D、2%是转子铜耗2. 一台三角形连接的三相异步电动机在额定电压下起动时的起动电流为300A，现采用星-三角换接接开关降压起动，其起动电流Ist为（）A、100AB、173AC、212A D 、150A3.三相合成磁势的基波幅值为单相脉振磁势基波幅值的( )倍。

A、3B、2C、2/3D、3/24. 一台Ｙ接法的三相异步电动机定子绕组有一相绕组断线时，它所产生的磁动势是( )。

A、椭圆形旋转磁动势B、不变的磁动势C、圆形旋转磁动势D、脉动磁动势5. 凸极同步发电机附加电磁功率产生的原因是（）。

A、交轴励磁绕组B、交轴上的磁阻比直轴上的磁阻大C、直轴上的磁阻比交磁阻大D、交轴上的磁阻等于直轴上的磁阻6. 变压器铁芯中的主磁通Φ按正弦规律变化，绕组中的感应电动势正确的是（）：A、正弦变化、相位一致B、正弦变化、相位相反C、正弦变化、相位滞后90D、正弦变化、相位与规定的正方向无关7. 多台变压器在并联运行时（）A、容量较大的变压器首先满载B、容量较小的变压器首先满载C、短路阻抗百分数大的变压器首先满载D、短路阻抗百分数小的变压器首先满载8. 若将变压器一次侧接到电压大小与铭牌相同的直流电源上，变压器的电流比额定电流( )。

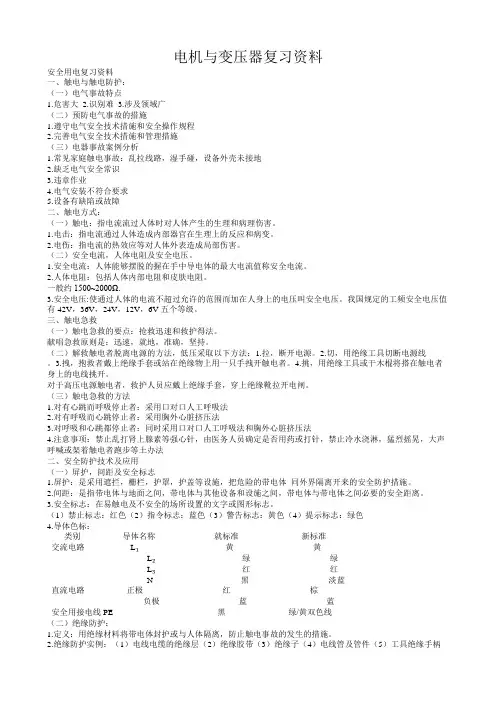

电机与变压器复习资料安全用电复习资料一、触电与触电防护：（一）电气事故特点1.危害大2.识别难3.涉及领域广（二）预防电气事故的措施1.遵守电气安全技术措施和安全操作规程2.完善电气安全技术措施和管理措施（三）电器事故案例分析1.常见家庭触电事故：乱拉线路，湿手碰，设备外壳未接地2.缺乏电气安全常识3.违章作业4.电气安装不符合要求5.设备有缺陷或故障二、触电方式：（一）触电：指电流流过人体时对人体产生的生理和病理伤害。

1.电击：指电流通过人体造成内部器官在生理上的反应和病变。

2.电伤：指电流的热效应等对人体外表造成局部伤害。

（二）安全电流，人体电阻及安全电压。

1.安全电流：人体能够摆脱的握在手中导电体的最大电流值称安全电流。

2.人体电阻：包括人体内部电阻和皮肤电阻。

一般约1500~2000Ω.3.安全电压:使通过人体的电流不超过允许的范围而加在人身上的电压叫安全电压。

我国规定的工频安全电压值有42V，36V，24V，12V，6V五个等级。

三、触电急救（一）触电急救的要点：抢救迅速和救护得法。

献唱急救原则是：迅速，就地，准确，坚持。

（二）解救触电者脱离电源的方法，低压采取以下方法：1.拉，断开电源。

2.切，用绝缘工具切断电源线。

3.拽，抱救者戴上绝缘手套或站在绝缘物上用一只手拽开触电者。

4.挑，用绝缘工具或干木棍将搭在触电者身上的电线挑开。

对于高压电源触电者，救护人员应戴上绝缘手套，穿上绝缘靴拉开电闸。

（三）触电急救的方法1.对有心跳而呼吸停止者：采用口对口人工呼吸法2.对有呼吸而心跳停止者：采用胸外心脏挤压法3.对呼吸和心跳都停止者：同时采用口对口人工呼吸法和胸外心脏挤压法4.注意事项：禁止乱打肾上腺素等强心针，由医务人员确定是否用药或打针，禁止冷水浇淋，猛烈摇晃，大声呼喊或架着触电者跑步等土办法二、安全防护技术及应用（一）屏护，间距及安全标志1.屏护：是采用遮拦，栅栏，护罩，护盖等设施，把危险的带电体同外界隔离开来的安全防护措施。

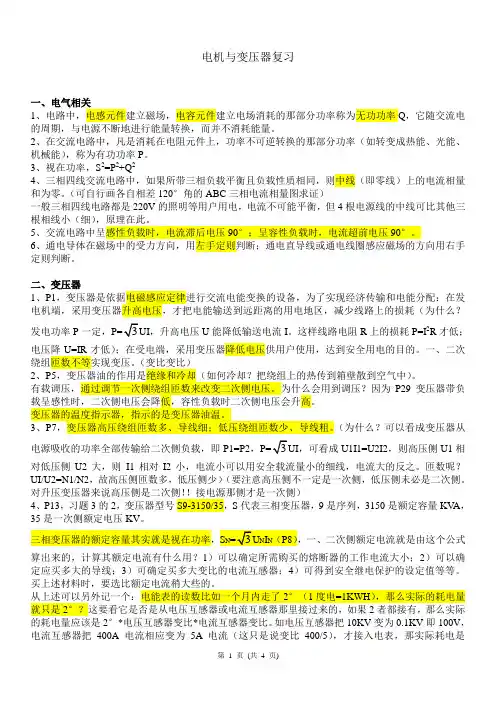

电机与变压器复习一、电气相关1、电路中，电感元件建立磁场，电容元件建立电场消耗的那部分功率称为无功功率Q，它随交流电的周期，与电源不断地进行能量转换，而并不消耗能量。

2、在交流电路中，凡是消耗在电阻元件上，功率不可逆转换的那部分功率（如转变成热能、光能、机械能），称为有功功率P。

3、视在功率，S2=P2+Q24、三相四线交流电路中，如果所带三相负载平衡且负载性质相同，则中线（即零线）上的电流相量和为零。

（可自行画各自相差120°角的ABC三相电流相量图求证）一般三相四线电路都是220V的照明等用户用电，电流不可能平衡，但4根电源线的中线可比其他三根相线小（细），原理在此。

5、交流电路中呈感性负载时，电流滞后电压90°；呈容性负载时，电流超前电压90°。

6、通电导体在磁场中的受力方向，用左手定则判断；通电直导线或通电线圈感应磁场的方向用右手定则判断。

二、变压器1、P1，变压器是依据电磁感应定律进行交流电能变换的设备，为了实现经济传输和电能分配：在发电机端，采用变压器升高电压，才把电能输送到远距离的用电地区，减少线路上的损耗（为什么？发电功率P一定，，升高电压U能降低输送电流I。

这样线路电阻R上的损耗P=I2R才低；电压降U=IR才低）；在受电端，采用变压器降低电压供用户使用，达到安全用电的目的。

一、二次绕组匝数不等实现变压。

（变比变比）2、P5，变压器油的作用是绝缘和冷却（如何冷却？把绕组上的热传到箱壁散到空气中）。

有载调压，通过调节一次侧绕组匝数来改变二次侧电压。

为什么会用到调压？因为P29变压器带负载呈感性时，二次侧电压会降低，容性负载时二次侧电压会升高。

变压器的温度指示器，指示的是变压器油温。

3、P7，变压器高压绕组匝数多、导线细；低压绕组匝数少、导线粗。

（为什么？可以看成变压器从电源吸收的功率全部传输给二次侧负载，即P1=P2，，可看成U1I1=U2I2，则高压侧U1相对低压侧U2大，则I1相对I2小，电流小可以用安全载流量小的细线，电流大的反之。

《电机与变压器》试题A姓名班级考号成绩一、填空（每空1分，共20分）1、在电力系统中使用的电力变压器，可分为_________变压器、_________变压器和________变压器。

2、当负载是感性时，变压器的外特性是_________，说明感性电流有_________作用，它使U2下降。

3、绕组正向串联，即把二个线圈的_________端相连，总电动势为两电动势________。

4、三相绕组之间首尾的判别准则是磁路对称，三相总磁通为_________。

5、三角形接法是把各相的_________相接构成一个闭合的回路，把三个连接点接到电源上去。

因首尾连接顺序的不同，可分为_________和_________两种接法。

6、一台变压器的变压比为1.15，当它的一次侧接到220V的交流电源时，二次侧输出的电压是_________V。

7、所谓变压器的空载运行是指变压器的一次侧_________，二次侧_________的运行方式。

8、变压器是利用_________原理制成的静止的电气设备。

它将某一_________电压值的变换成________不变的所需电压值的交流电，以满足高压输电，低压供电及其他用途的需要。

9、求三相变压器的变比K时，如果一次侧、二次侧都是Y型接法或三角形接法，则求K值的方法与求单相变压器变比的方法一样，即K=_________，而如果一次侧、二次侧接法不一样，则应把Y形接法的_________电压和三角形接法的_________电压相比。

二、选择（每题2分，共20分）1. 将连接组别为D, ynll 的变压器每二次侧绕组首、尾端标志互相调换重新连接成星型，侧连接组别为_____________。

A. D, ynllB. D , yn9C. D, yn5D. D, yn72、变压器短路试验的目的之一是测定（）。

A．短路阻抗 B.励磁阻抗 C.铁损 D.功率因数3、变压器二次侧绕组作三角形接法时，为了防止发生一相接反的事故，正确的测试方法是（）。

电机与变压器中级考题1、变压器的基本作用是在交流电路中变电压、变电流、( )、变相位和电气隔离。

DA、变磁通B、变频率C、变功率D、变阻抗2、变压器的基本作用是在交流电路中变电压、变电流、变阻抗、( )和电气隔离。

BA、变磁通B、变相位C、变功率D、变频率3、将变压器的一次侧绕组接交流电源，二次侧绕组开路，这种运行方式称为变压器( )运行。

AA、空载B、过载C、满载D、负载4、将变压器的一次侧绕组接交流电源，二次侧绕组( )，这种运行方式称为变压器空载运行。

BA、短路B、开路C、接负载D、通路5、变压器的铁心可以分为( )和芯式两大类。

BA、同心式B、交叠式C、壳式D、笼式6、变压器的器身主要由铁心和( )两部分所组成。

AA、绕组B、转子C、定子D、磁通7、三相异步电动机电源反接制动时需要在定子回路中串入( )。

BA、限流开关B、限流电阻C、限流二极管D、限流三极管8、对于( )工作制的异步电动机，热继电器不能实现可靠的过载保护。

CA、轻载B、半载C、重复短时D、连续9、下列器件中，不能用作三相异步电动机位置控制的是( )。

CA、磁性开关B、行程开关C、倒顺开关D、光电传感器10、就交流电动机各种启动方式的主要技术指标来看，性能最佳的是( )。

CA、全压启动B、恒压启动C、变频启动D、软启动11、三相异步电动机再生制动时，转子的转向与旋转磁场相同，转速( )同步转速。

BA、小于B、大于C、等于D、小于等于12、三相异步电动机的各种电气制动方法中，最节能的制动方法是( )。

AA、再生制动B、能耗制动C、反接制动D、机械制动13、三相异步电动机的转子由转子铁心、( )、风扇、转轴等组成。

BA、电刷B、转子绕组C、端盖D、机座14、三相异步电动机工作时，转子绕组中流过的是( )。

AA、交流电B、直流电C、无线电D、脉冲电15、三相异步电动机能耗制动的过程可用( )来控制。

DA、电压继电器B、电流继电器C、热继电器D、时间继电器16、三相笼型异步电动机电源反接制动时需要在( )中串入限流电阻。

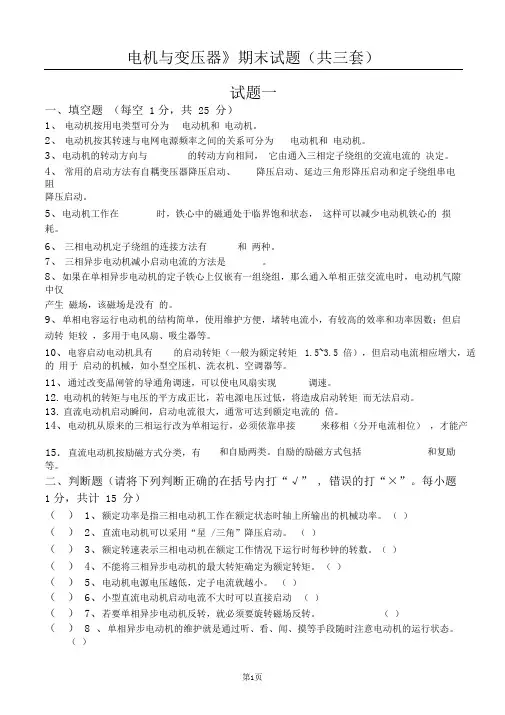

《电机与变压器》期末试题（共三套）试题一一、填空题（每空1分，共25分）1、电动机按用电类型可分为电动机和电动机。

2、电动机按其转速与电网电源频率之间的关系可分为电动机和电动机。

3、电动机的转动方向与的转动方向相同，它由通入三相定子绕组的交流电流的决定。

4、常用的启动方法有自耦变压器降压启动、降压启动、延边三角形降压启动和定子绕组串电阻降压启动。

5、电动机工作在时，铁心中的磁通处于临界饱和状态，这样可以减少电动机铁心的损耗。

6、三相电动机定子绕组的连接方法有和两种。

7、三相异步电动机减小启动电流的方法是。

8、如果在单相异步电动机的定子铁心上仅嵌有一组绕组，那么通入单相正弦交流电时，电动机气隙中仅产生磁场，该磁场是没有的。

9、单相电容运行电动机的结构简单，使用维护方便，堵转电流小，有较高的效率和功率因数；但启动转矩较，多用于电风扇、吸尘器等。

10、电容启动电动机具有的启动转矩（一般为额定转矩的1.5~3.5倍），但启动电流相应增大，适用于启动的机械，如小型空压机、洗衣机、空调器等。

11、通过改变晶闸管的导通角调速，可以使电风扇实现调速。

12.电动机的转矩与电压的平方成正比，若电源电压过低，将造成启动转矩而无法启动。

13.直流电动机启动瞬间，启动电流很大，通常可达到额定电流的倍。

14、电动机从原来的三相运行改为单相运行，必须依靠串接来移相（分开电流相位），才能产生。

15．直流电动机按励磁方式分类，有和自励两类。

自励的励磁方式包括、和复励等。

二、判断题（请将下列判断正确的在括号内打“√”,错误的打“×”。

每小题1分，共计15分）（）1、额定功率是指三相电动机工作在额定状态时轴上所输出的机械功率。

（）（）2、直流电动机可以采用“星/三角”降压启动。

（）（）3、额定转速表示三相电动机在额定工作情况下运行时每秒钟的转数。

（）（）4、不能将三相异步电动机的最大转矩确定为额定转矩。

（）（）5、电动机电源电压越低，定子电流就越小。

电机与变压器复习题库含答案一、选择题（每空0.5分，共80分）1、变压器是一种（）的电气设备，它利用电磁感应原理将一种电压等级的交流电转变为另一种电压等级的交流电。

A.滚动B.运动C.旋转D.静止(正确答案)2、电力变压器按冷却介质可以分为（）和干式两种。

A.油浸式(正确答案)B.风冷式C.自冷式D.水冷式3、变压器铁心是变压器的（）部分。

A.磁路(正确答案)B.电路C.油路D.气路4、变压器铁芯的结构一般分为（）和壳式两种。

A.圆式B.角式C.心式(正确答案)D.球式5、变压器（）铁芯的特点式铁轭靠着绕组的顶面和底面，但不包围绕组的侧面。

A.圆式B.角式C.心式(正确答案)D.球式6、变压器铁芯硅钢片（）。

A.片厚则涡流损耗大，片薄则涡流损耗小(正确答案)B.片厚则涡流损耗大，片薄则涡流损耗大C.片厚则涡流损耗小，片薄则涡流损耗小D.片厚则涡流损耗小，片薄则涡流损耗大7、关于电力变压器能否转变直流电的电压，下列说法中正确的是（）。

A.变压器可以转变直流电的电压B. 变压器不能转变直流电的电压(正确答案)C.变压器可以转变直流电的电压，但转变效果不如交流电好D.以上说法均不正确8、绕组是变压器的（）部分，一般用绝缘纸包的铜线绕制而成。

A.磁路B.电路(正确答案)C.油路D.气路9、根据高、低压绕组排列方式的不同，绕组分为（）和交叠式两种。

A.同心式(正确答案)B.混合式C.交叉式D.异心式10、变压器冷却装置是起（）的装置，根据变压器容量大小不同，采用不同的冷却装置。

A.绝缘作用B.散热作用(正确答案)C.导电作用D.保护作用11、变压器二次带负载进行变换绕组分接的调压，称为（）。

A.无励磁调压B.有载调压(正确答案)C.常用调压D.无载调压12、（）位于变压器油箱上方，通过气体继电器与油箱想通。

A.冷却装置B.储油柜(正确答案)C.防爆管D.吸湿器13、变压器内部的高、低压引线是经绝缘套管引到油箱外部的，它起着固定引线和（）的作用。

2022—2023学年度第一学期《电机与变压器》期末试题说明：1、本试卷共四大题，共3页。

2、考试时间为90分钟，满分100分。

3、考试范围：1-4章3、答案必须做在答案专页上，否则不得分。

一、判断题（20×1=20分正确的涂A，错误的涂B）1、变压器的工作原理实际上就是利用电磁感应原理，把一次侧的电能传送给二次侧的负载（）。

2、升压变压器的变压比大于1（）。

3、变压器的铜耗Pcu为常数，可以看成是不变损耗（）。

4、三相芯式变压器的铁心必须接地，且只能有一点接地（）。

5、旋转磁场的转速越快，则异步电动机的磁极对数越多（）。

6、当变压器的二次侧电流变化时，一次侧电流也跟着变化（）。

7、电流互感器的变流比，等于二次侧匝数与一次侧匝数之比（）。

8、电动机的机械特性曲线描述的是转速与力矩的关系（）。

9、两台单相变压器接成V型时，也能传输三相功率（）。

10、三相异步电动机的额定电压和额定电流是指电动机的输入线电压和线电流（）。

11、三相一次侧绕组首尾不能接错，否则会使空载电流增大（）。

12、三相异步电动机如果将三相转子绕组中的任意两相对调，则电动机将反转（）。

13、变压器的损耗越大，其效率越低。

（）。

14、互感器既可以用于交流电路又可以用于直流电路（）。

15、在电路中所需的各种直流电，可以通过变压器来获得（）。

16、变压器的铁心必须接地，且只能有一点接地。

（）17、三相变压器绕组三角形接法可以使一次侧一相接反（）。

18、变压器中匝数较多、线径较小的绕组一定是高压绕组（）。

19、变压器既可以变换电压，电流和阻抗，又可以变换相位、频率和功率（）。

20、我国规定的标准电源频率为50赫兹。

（）二、选择题（20×2=40分）21、有一台Y180M2-4型三相交流异步电动机空载转速为（）。

A、1500r/minB、3000r/minC、1000r/min22、安全管道又称防爆管，用于避免油箱爆炸引起的更大危害，在全密封变压器中，广泛采用（）做保护。

2009—2010学年度第一学期《电机与变压器》期末考试题班级姓名学号一、填空题（1分/空共30分）1、连接组别为Yd3的三相变压器，其高压边为接法，低压边为接法，高压边线电压超前低压边线电压电角度。

2、变压器绕组的极性常用标记。

3、用电压表测绕组的同名端，如图示，测出电压U2和U3，若U2<U3，则是串联，1U1与为异名端，若U2>U3，则是串联，1U1与是同名端。

4、有一台变压器，变比为45/4500，二次测电压U2=220伏，负载电阻Rfz=100欧，则二次侧电流为安；若忽略变压器内部的阻抗压降及损耗，则一次侧电压为伏，一次侧电流为安。

5、变压器的负载功率因数一定时，变压器的效率只与有关，且当时，变压器的效率最高。

6、变压器是按照原理进行工作的，电力变压器的基本组成部分是和。

7、两台变压器并联运行，要求一次侧、二次侧电压，变压比误差不允许超过。

8、电流互咸器一次侧绕组匝数，要连接入被测电路；电压互感器一次侧绕组匝数，要连接入被测电路中。

9、电压互感器的原理与普通变压器完全一样，不同的是它的更准确。

10、用变压比为10/0.1的电压互感器和量程为100V的电压表测量电压，若电压表读数为99.3V，则被测电压是V；若被测电压为9500V，则电压表的读数应为V。

11、电流互感器二次侧严禁运行，电压互感器二次侧严禁运行。

12、变压器并联运行的条件：①②③。

二、判断题(1分/题共10分)（）1、电焊变压器具有较大的漏抗。

（）2、三相芯式变压器的铁心必须接地，且只能有一点接地。

（）3、升压变压器的变比大于1，降压变压器的变比小于1。

（）4、电流互感器的变流比，等于二次侧匝数与一次侧匝数之比。

（）5、三角形接法可以使一次侧绕组一相接反（）6、变比不相等（设并联运行的其他条件都满足）的变压器并联运行一定会烧坏。

（）7、三角形接法不如星形接法是因为星形接法可以有两个电压输出。

（）8、只要保证变压器绕组的同名端不变，其连接组别就不变。

《电机与变压器》期末考试题（A卷）一、填空题（每空格1 分共28 分）1.变压器是按照原理工作的。

变压器的基本组成部分是、。

2.变压器接的绕组叫一次侧绕组，接的绕组叫二次绕组。

3.电机是和的统称。

4.电动机可分为和两大类。

5.交流异步电动机有和两种。

6.三项笼型异步电动机定子绕组的接法有和两种。

7.三相异步电动机调速方法有、、。

8.三相异步电动机均由和两大部分组成的。

9.电动机的启动是指电动机从开始转动，到正常运转为止的这一过程。

笼型异步电动机的启动有、等两种10.改变三相交流电动机的转向可以通过改变实现。

11.一次绕组为600匝的单相变压器，当一次侧电压为220伏时，要求二次侧电压是110伏，则该变压器二次侧绕组的匝数为匝。

12.变压器效率随负载变化而变化，负载很小时，其效率而当损耗等于损耗时,效率很高。

13.三相绕组之间首尾判别的准则是对称。

三相总磁通为。

二、判断题（每小题3分共24分）（）14.升压变压器的变压比大于1。

（）15.变压器既可以变换电压、电流和阻抗，又可以变换相位、频率。

（）16.一般地说，电力变压器仅用于改变电压。

（）17.三相芯式变压器的铁心必须接地，且只能一点接地。

（）18.“异步”是指三相异步电动机的转速与旋转磁场的转速有差值。

（）19.三相异步电动机没有转差也能转动。

（）20.三相定子绕组在空间上互差120º电角度。

（）21.旋转磁场的转速越快，则异步电动机的磁极对数越多。

三、单项选择题：（每小题3分，共30 分）22.我国工频交流电的频率是：（）A、380HzB、220HzC、100Hz D 、50Hz23.将自耦变压器输入端的相线和零线反接，（）A、对自耦变压器没有任何影响B、能起到安全隔离的作用C、会是输出零线成为高电压而使操作有危险D、无任何影响24.自耦变压器的功率传递主要是（）A、电磁感应B、电路直接传导C、两者都有D、两者均无25.转速不随负载变化的是（）电动机A、同步B、异步C、异步或同步D、无法确定26.三相异步电动机的定子铁心及转子铁心一般都采用硅钢片叠压而成，其原因是（）。
