某住宅楼1建筑给水排水工程

目录一. 设计任务及设计资料。

11.1 目的和要求。

11.2 设计题目。

11.3 工程设计依据。

11.4 设计资料。

11.5 设计要求。

21.6 设计成果。

2二.设计说明书。

32.1 生活给水工程。

32.1.1给水系统组成。

32.1.2给水方式选择。

32.1.3给水管道选择和布置。

42.1.4初步设置设备和管道。

52.2 生活排水工程。

62.2.1排水系统组成。

62.2.2排水方式选择。

62.2.3排水管道选择和布置。

72.2.4化粪池选择。

7三.设计计算书。

83.1生活给水系统。

83.1.1生活贮水池的有效容积V。

83.1.2水池进水管管径。

93.1.3 绘给水管道系统水力计算图。

10 3.2生活排水系统。

203.2.1排水体制。

203.2.2排水系统组成。

213.2.3排水系统的管道设计计算。

213.2.4化粪池选型。

26 四．总结。

28五．参考文献。

29设计任务及设计资料1.1目的和要求1、加深理解和巩固《建筑给水排水工程》所讲授的内容。

2、掌握建筑给水排水的布置、设计及计算的步骤、方法和内容。

3、提高建筑给水排水的设计计算及绘图能力。

4、熟悉并能应用一些常用的设计规范、手册等资料。

5、培养独立的分析问题和解决问题的能力。

1.2设计题目某住宅楼1建筑给水排水工程1.3工程设计依据1、市计委、城建局关于同意该建筑建设的批复2、建筑专业提供的土建设计图纸3、建设单位提供的市政给排水系统4、当地自来水公司的有关政策1.4设计资料1、本项目有住宅楼1幢，为7层，建筑长、宽、高尺寸见图。

各卫生器具均不进行热水系统的计算和配管，但定额应按实际条件要求。

两建筑物以A轴线对齐。

住宅楼1： 3室2厅1厨1卫1盥洗间，层高均为2.8m。

厨房内设洗涤池1个（洗涤池类型详见下表）；卫生间内有淋浴喷头、大便器（喷头、大便器类型详见下表）；盥洗间有洗脸盆；阳台有洗衣机。

各层功能见图。

2、室外自来水管道由东向西通过，距住宅楼最北边轴线3m，DN500，管中心标高-2.0m，供水压力H=250kPa。

室外排水管道DN1000，距住宅楼最北边轴线5.5m，埋深3.8m。

水文地质资料可收集、参照大同市有关资料。

3、其他未说明的条件见平面布置图。

4、住宅楼的设计条件如下表所示。

适用各学号住宅楼的条件1.5设计要求按照给定的符合自己学号的条件进行设计。

1、设计说明书：室内给水系统选择、组成、主要设备；室内、室外消防系统的选择、组成；室内、室外排水系统的选择、组成；各组成的材料详细情况。

2、建筑给水排水系统计算：用水量计算表；给水、排水计算表。

3、增压设备和调节构筑物计算及选择。

1.6设计成果1、设计说明书及设计计算书1份。

2、主要材料、设备表。

3、住宅楼各层相应位置的给水、排水、消防管道及水箱等设备布置图。

其中一层平面图应包括污水、废水和雨水检查井以及化粪池。

4、住宅楼给水、排水、消防管线系统图。

5、住宅楼绘制施工详图。

住宅楼卫生间管道布置详图；设计说明书2.1生活给水工程2.1.1给水系统组成生活给水系统由引入管、水表节点、给水管道、给水附件、给水设备、配水设施和计量仪表等组成。

引入管指从室外给水管网的接管点引至建筑物内的管段，或称进户管，是室外给水管网与室内给水管网之间的联络管段。

本设计采用一条引入管，从建筑浅基础下通过。

水表节点是安装在引入管上的水表及其前后设置的阀门和泄水装置的总称。

本设计在给水引入管上安装总水表计量建筑物的总用水量，每户单独设水表计算各户用水量。

给水管道系统应该包括干管、立管、支管和分支管，干管是将水从引入管输送至建筑物各区域的管段，立管是将水从干管沿垂直方向输送至各楼层、各不同标高处的管段，支管将水从立管输送至各房间内的管段，分支管是将水从支管输送至各用水设备处的管段。

给水附件是指管道系统中调节水量、水压、控制水流方向、改善水质，以及光断水流，便于管道、仪表和设备检修的各类阀门和设备。

配水设施是生活、生产和消防给水系统其官网的终端用水点上的设施。

增压和贮水设备是指在室外给水管网压力不足，给水系统中用于升压、稳压、贮水和调节的设备。

2.1.2给水方式选择1、直接给水方式，优点：由室外给水管网直接供水，是最简单、最经济的给水方式，系统简单，可以充分利用室外管网的压力，节约能源。

缺点：系统内部无贮备水量，室外管网停水时室内立即断水。

适用条件：当室外管网的水压水量能经常满足用水要求建筑内部给水无特殊要求时，采用此方式。

2、设水泵、水箱联合给水方式：优点：水泵能及时向水箱供水，可缩小水箱的容积，又因水箱的调节作用，水泵出水量稳定，能保持在高效区运行。

缺点：系统复杂，管理麻烦；投资较大，水箱供水易造成二次污染，有可能影响水质，对健康更加重视的当代人，存在这种影响的给水方式不宜提倡。

适用条件：当室外给水管网压力低于或经常不满足建筑给水管网所需水压。

3、气压给水方式：优点：系统封闭，水质不易受污染，有贮水能力；不需设高位水箱，可设置在建筑的任何位置。

缺点：水压波动较大，水泵平均效率较低、耗能多、供水安全性较差，占空间。

适用条件：当室外给水管网压力经常低于或不满足建筑内给水管网所需水压，室内用水不均匀，且不宜设置高位水箱。

4、变频调速泵供水方式：优点：各区供水自成系统，互不影响，供水较安全可靠；各区升压设备集中设置，便于维修管理。

无需水箱，节省了占地面积。

缺点：上区供水泵扬程较大，总压水线长，设备费用较高，维修复杂。

适用条件：用于高层建筑给水。

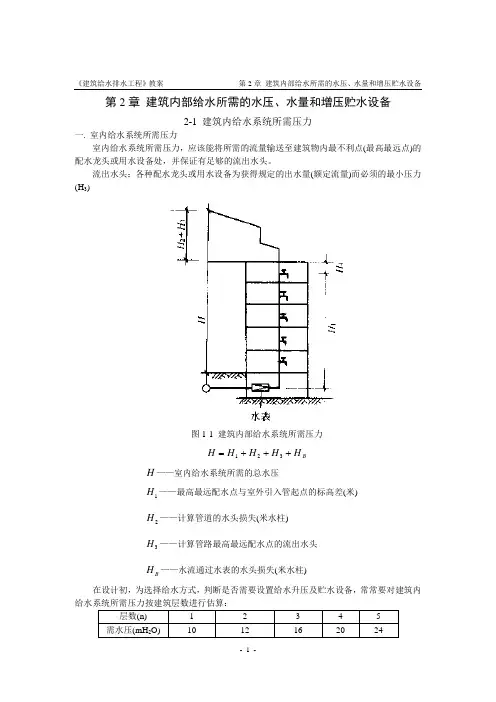

选择给水方式，可按建筑物的层数粗略估计所需要的最小服务压力值，从地面算起，一般建筑物一层需要100KPa,二层为120KPa ，三层及三层以上的建筑物，每增加一层增加40KPa.H=()2120-+n 由于市政管网可提供的资用水头为H=250kPa ，经过下式初步估算可知七层所需最小水压为()a Kp H 3202740120=-⨯+=而市政管网提供的水压为250kPa 足够提供1~3层所需水压。

因此考虑充分利用室外管网水压，减少贮水量，节约能源及投资费用等。

生活给水系统的供水方式：1~3层：有市政管网直接供水；4~7层：变频恒压供水泵供水(并在系统中设贮水池）。

对于整个系统来说，采用的是设水泵和贮水池的给水方式。

采用这种方式可以避免水泵直接从室外管网抽水，以致造成外网压力降低，影响附近用户用水，严重时还可能造成外网负压，在管道接口不严密时，其周围土壤中的渗漏水会吸入管网，污染水质的问题。

针对于本设计适合采用这种方式。

2.1.3 给水管道选材与布设布置要求：（1） 确保供水安全和良好的水力条件，力求经济合理（2）保护管道不受损坏（3）不影响生产安全和建筑物的使用（4）便于安装维修敷设要求：给水管道不宜穿过伸缩缝、沉降缝和变形缝，必须穿过时应采取相关措施。

给水管道的布置按供水可靠程度要求可分为枝状和环状，前者单向供水，供水安全可靠性差，但节省管材，造价低；后者管道相互连通，双向供水，安全可靠但管线长、造价高。

一般建筑内给水管网宜采用枝状布置。

按水平干管的敷设位置又可分为上行下给、下行上给和中分式。

给水管道的敷设有明装、暗装。

明装的优点是安装维修方便，造价低。

但外露的管道影响美观，表面易结露、积灰尘。

暗装优点是管道不影响室内的美观、整洁，但施工复杂，维修困难，造价高。

管道布置为枝状，按水平干管敷设位置为下行上给，敷设方式为明装，连接方式为螺纹连接。

每层给水横支管距楼板高1米，卫生器具采用明装，在立管横支管上设阀门，立管通过楼板时应预埋套管，水管与排水管道平行、交叉时，给水管在排水管上面。

2.1.4初步设置设备和管道1、水泵房（包括生活水池、、生活水泵等）设置在本单体外。

本工程，暂定水池最低水位为-5.000m，泵房内管路损失为2m，压水管出泵房后至最近单元的距离为20m。

2、引入管：沿市政管网接入点接两根引入管：一支供水池进水，另一支供1~3层用水。

3、入户水表：入户水表采用普通旋翼式水表，一户一表，分户集中设在户外楼梯间管井中。

4、一个单元设四根给水立管，布置于楼梯间的管井中。

5、入户支管:水表后横支管根据户内各配水点的安装高度合理设置。

6、管材选用PP-R管，热熔连接，管道工作压力1.0MPa。

具有耐化学腐蚀性能强，水流阻力小，重量轻，运输安装方便等优点。

2.2 生活排水工程2.2.1 排水系统组成污废水排水系统由卫生器具和生产设备受水器、排水管道、清通设备、提升设备、污水局部处理构筑物和通气系统组成。

本设计中的卫生器具有洗脸盆，蹲便器，浴盆带淋浴器，洗涤盆、厨房单格洗涤房等。

排水管道系统包括排水管，存水弯，横支管，立管，埋地横支管，排出管等。

清通设备有检查井和检查口，检查口离地高度为1m。

污水局部处理器设有处理生活污废水的化粪池。

通气系统可以排除臭气，保持气压稳定，增加新鲜空气。

由于建筑高度及每根立管所承担的排水当量较小，为使排水管道中气压波动尽量平衡，防止管道水封破坏，所以采用排水立管延伸到屋面上的伸顶通气管，并在其顶端装设通风帽，屋顶为上人屋面，通气帽高度为2.0m。

2.2.2 排水方式选择单立管排水系统：只有一根排水立管，没有专门通气立管的系统。

单立管排水系统利用排水立管本身及其连接的横支管和附件进行气流交换，这种通气方式称为内通气。

无通气管的单立管排水系统：这种形式的立管顶部不与大气连通，适用于立管短，卫生器具少，排水量小，立管顶端不便伸出屋面的情况。

有通气的普通单立管排水系统：排水立管向上延伸，穿出屋顶与大气连通，适用于一般多层建筑。

双立管排水系统：由一根排水立管和一根排水立管和一根专用通气立管组成。

双立管排水系统是利用排水与另一根立管之间进行气流交换，所以叫外通气。

适用与污废水合流的各类多层和高层建筑。

因为本次工程为七层的普通住宅楼，所以采用有通气的单立管排水系统。

建筑内部排水体制分为合流制和分流制两种，鉴于大同市现在具备相对完善的污水处理厂，故本设计采用合流制排水系统，生活污废水经化粪池处理后排入室外排水管。

2.2.3 排水管道选材和布设布置要求：（1）排水通畅，水利条件好（2）保证设有排水管道房间或场所的正常使用（3）保证排水管道不受损坏（4）室内环境卫生条件好（5）施工安装、围护管理方便排水管道采用排水PVC-U管，连接方式采用粘结。

管道明装，采用异层排水，排水横支管据楼顶高度为0.3m。

排水立管在垂直方向转弯处，采用两个45o弯头连接，排水立管穿楼板应预留孔洞，安装时设金属防水套管。

排水立管上设检查口，离地面1m，每层设置一个。

埋地横干管上设置检查井，排水检查井井径为0.7m。

2.2.4 化粪池的选择化粪池是一种利用沉淀和厌氧发酵原理，去除生活污水中悬浮性有机物的处理设施，属于初级的过渡性生活污水处理构筑物。
