给水排水初步设计3.7.1 在初步设计阶段,建筑工程给水排水专业设计文件应包括设计说明书、设计图纸、主要设备器材表、计算书.3.7.2 设计说明书.1 设计依据。
1)摘录设计总说明所列批准文件和依据性资料中与本专业设计有关内容;2)本专业设计所执行的主要法规和所采用的主要标准(包括标准的名称,编号、年号和版本号);3)设计依据的市政条件;4)建筑和有关专业提供的条件图和有关资料。
2 工程概况:工程项目设置,建筑防火类别,建筑功能组成、建筑面积(或体积)、建筑层数、建筑高度以及能反映建筑规模的主要技术指标,如旅馆的床位数,剧院、体育馆等的座位数,医院的门诊人数和住院部的床位数等.3 设计范围,根据设计任务书和有关设汁资料,说明用地红线(或建筑红线)内本专业设计的内容和由本专业技术审定的分包专业公司的专项设计内容;当有其他单位共同设计时。
还应说明与本专业有关联的设计内容。
4 建筑室外给水设计.?)水源:由市政或小区管网供水时,应说明供水于管方位、接管管径及根数、能提供的水压;当建自备水源时,应说明水源的水质、水温、水文地质及供水能力,取水方式及净化处理:工艺;说明各构筑物的工艺设计参数、结构型式、基本尺于、设备选型、数量、主要性能参数、运行要求等;2)用水量:说明或用表格列出生活用水定额及用水量、生产用水水量、其他项目用水定额及用水量(含循环冷却水系统补水量、游泳池和中水系统补水量,洗衣房、锅炉房、水景用水,道路浇洒、汽车库和停车场地面冲洗、绿化浇洒和末预见用水量及管网漏失水量等)、消防用水量标准及一次灭火用水量、总用水量(最高日用水景、半均时用水量、最大时用水量);3)给水系统:说明给水系统的划分及组合情况、分质分压分区供水的情况及设备控制方法;当水量、水压不足时采取的措施,并说明调节设施的容量、材质、位置及加压设备选型;如系扩建工程,还应简介现有给水系统;4)消防系统:说明各类形式消防设施的设计依据、设计参数、供水方式、设备选型及控制方法等;5)中水系统:说明中水系统设计依据、水质要求、设计参数、工艺流程及处理设施、设备选型,并宜绘制水量平衡图;6)雨水利用系统:说明雨水用途、水质要求、设计重现期、日降雨量、日可回用雨水量、日用雨水量、系统选型、处理工艺及构筑物概况;7)循环冷却水系统:说明根据用水设备对水量和计量、水质、水温、水压的要求,以及当地的有关气象参数(如室外空气干、湿球温度和大气压力等)选择采取循环冷却水系统的组成、冷却构筑物和循环水泵的参数、稳定水质措施及设备控制方法等;8)当采用重复用水系统时,应概述系统流程、净化工艺并绘制水量平衡图;9)管材、接门及敷设方式。
给排水工程设计步骤
给排水工程设计步骤
建筑工程设计一般包括初步设计和施工图设计两个阶段。
初步设计文件由设计说明书、设计图纸、主要设备、材料表和工程概预算等四部分组成。
其组成内容应当包括封面、初步设计文件名目、设计说明书、图纸、主要设备材料表和工程概预算。
1.方案设计确定
进行方案设计时,应从建筑图纸上认识建筑平面位置,建筑层数及用途,建筑形状特征,建筑物四围的地形和道路。
还需要认识市政给水管道的详细位置和允许连接引入管处管段的管径、埋深、水压、水量及管材,认识排水管道的详细位置,出户管接入点的检查井标高,排水管径,管材,排水方向和坡度,以及排水体制。
必要时,应到现场踏勘,落实上述数据是否与实际相符。
掌控上述状况后才可进行以下工作:①依据建筑使用性质,计算总用水量,确定给水、排水设计方案。
②向建筑专业设计人员供应给排水设备的安装位置、占地面积等,如水泵房、锅炉房、水池、水箱等。
③编写方案设计说明书一般包括设计依据中的内容。
2. 设计依据
给水系统:说明选用的给水系统和给水方式,引入管平面位置及管径,升压、贮水设备的型号、容积和位置等,用水定额及总用水量。
排水系统:说明选用的排水体制和排水方式,出户管的位置及管径,污废水抽升和局部处理构筑物的型号和位置,以及雨水的排出方式等。
热水系统:说明热水用水定额,热水总用水量,热水供水方式、循环方式,热媒及热媒耗量,锅炉房位置,水加热器选择等。
消防系统:说明消防系统的选择,消防给水系统的用水量,以及升压、贮水设备的选择、位置、容积等。
方案设计完毕,报主管部门审批后,可进行下一阶段的设计工作。
设备专业施工图设计说明给排水专业施工图设计说明目录第一章总则1.1. 工程设计依据1.2. 工程概况1.3. 设计原则1.4. 设计范围1.5. 定义1.6. 设计协调1.7. 图纸标注单位说明第二章制图说明2.1. 建筑分区说明2.2. 图纸编号说明2.3. 图纸比例说明2.4. 设备编号说明2.5. 系统、立管、空调风口、电动风阀及自控阀等编号说明第三章初步设计说明3.1. 室外管线3.2. 给水排水3.2.1 给水3.2.1.1 生活给水3.2.1.2 消防给水3.2.1.3 生活饮用水系统3.2.1.4 其它给水3.2.2 中水3.2.3 排水3.3. 空调、采暖、通风3.3.1 设计参数及设计标准3.3.2 室内负荷计算总量3.3.3 空调采暖方案3.3.4 空调冷热源3.3.5 空调采暖冷热水系统3.3.6 室内气流组织3.3.7 通风系统3.4. 动力3.5. 自动监控要求3.6. 建筑能耗计量3.7. 消防设计专篇3.7.1 消防用水量3.7.2 消防储水池3.7.3 室外消火栓系统3.7.4 室内消火栓系统3.7.5 自动喷水灭火系统3.7.5.1 湿式系统及预作用式系统3.7.5.2 大空间智能型主动喷水灭火系统3.7.6 机械加压送风防烟系统3.7.7 机械排烟系统3.7.8 空调通风系统防火措施3.7.9 其他防火系统3.8 环保设计专篇3.8.1 噪声控制3.8.2 室内环境3.8.3 污水处理3.8.4 废气排放3.9 卫生防疫专篇3.10 节水设计专篇3.11 节能设计专篇第四章施工说明4.1. 管材及做法4.2. 保温材料及做法4.3. 阀门配件及做法4.4. 系统工作压力、试验压力4.5. 防腐、冲洗4.6. 支吊架4.7. 其它第一章总则1.1 工程设计依据:本工程设计执行国家现行建筑设计规范、规程、标准、通用图集及建设部、郑州市有关规定,主要包括(但不限于):设备专业施工图设计说明设备专业施工图设计说明工程设计依据-标准图、通用图集(一)设备专业施工图设计说明工程设计依据-标准图、通用图集(二)设备专业施工图设计说明1.2 工程概况―商业‖ 项目位于河南。
供排水工程施工工序供排水工程是建筑工程中的重要组成部分,对于建筑物的正常运行和使用具有至关重要的作用。
供排水工程的施工工序是整个建筑工程中的关键环节,只有严格按照规范进行施工,才能确保供排水设施的安全性和可靠性。
下面将详细介绍供排水工程施工的各项工序。
一、前期准备工作1.1勘察设计阶段在进行供排水工程的施工之前,首先需要进行勘察设计工作。
勘察设计阶段的工作主要包括对工程现场进行勘察,测量地形地貌,确定工程的布置和设计方案,绘制详细的施工图纸等。
1.2材料准备阶段在勘察设计工作完成后,接下来需要进行材料的准备工作。
供排水工程所需的材料主要包括管道、管件、阀门、泵站等。
在进行施工之前,需要根据设计图纸确定所需材料的规格和数量,并进行采购和储备。
二、施工工序2.1土方开挖供排水工程的施工首先需要进行土方开挖工作。
在进行土方开挖时,需要遵循土方开挖设计要求,确保开挖的深度和坡度符合规范要求。
开挖完成后,需要对开挖的土方进行清理和整理,为后续施工工作做好准备。
2.2基础施工基础施工是供排水工程中的重要环节。
在进行基础施工时,需要根据设计要求进行基础的浇筑和加固工作,确保基础的承载能力和稳定性。
在施工过程中,需要进行基础的验收和检测工作,确保基础施工质量符合要求。
2.3管道安装管道安装是供排水工程中的核心工序。
在进行管道安装时,需要按照设计图纸确定管道的敷设位置和坡度,确保管道安装的水平和垂直度符合规范要求。
在进行管道焊接和连接时,需要使用专业的设备和工具,确保管道连接的牢固和密封。
2.4设备安装设备安装是供排水工程中不可或缺的一环。
在进行设备安装时,需要按照设备安装说明书进行安装,确保设备的正常使用和运行。
在进行设备调试和检测时,需要注意设备的运行状态和参数,确保设备安装质量达到要求。
2.5防水处理防水处理是供排水工程中重要的保护环节。
在进行防水处理时,需要使用专业的防水材料和工艺,确保供排水设施的防水性能。
建筑给水排水工程施工图设计步骤
一、熟悉各种设计条件
1.熟悉建筑平面图、立面图、剖面图;
2.熟悉甲方提供的设计任务书。
二、收集设计资料
1.收集设计工具书(包括规范,设计手册,技术措施);
2.收集市政资料(包括市政给水管管径大小,接管位置,水压高低,流量;
市政雨、污水管管径大小,接管位置,管内底标高)
三、绘制给水排水平面图
1.绘制各层给水平面图(包括给水立管位置,横管水平走向,阀门位置,给
水设备安装位置,管道标高);
2.绘制各层排水平面图(包括排水立管位置,横管水平走向,检查口位置,
管道标高);
3.绘制各层消火栓系统平面图(包括消火栓水立管与消火栓位置,横管水平
走向,阀门位置,管道标高);
4.绘制各层自动灭火系统平面图(包括自动灭火系统立管位置,横管水平走
向,阀门位置,各灭火组件位置以及管道标高);
5.绘制各层建筑灭火器平面图(包括灭火器位置以及灭火器类型)。
四、绘制给水排水系统图
1.绘制给水系统图(可采用系统原理展开图或系统轴测图,包括设备和阀
门位置,管道走向、标高);系统原理图可不标标高,但平面图必须标注。
2.绘制排水系统图(可采用系统原理展开图或系统轴测图,包括设备和检
查口位置,管道走向、标高);系统原理图可不标标高,但平面图必须标
注。
3.绘制消火栓系统图(可采用系统原理展开图或系统轴测图,包括设备和
阀门位置,管道走向、标高);系统原理图可不标标高,但平面图必须标注。
4.绘制自动灭火系统图(可采用系统原理展开图或系统轴测图,包括设备
和阀门位置,管道走向、标高);系统原理图可不标标高,但平面图必须标注。
五、给水排水计算
1. 给水计算(包括用水量、管径大小计算,设备选型);
2 排水计算(包括排水量、管径大小计算,设备选型);
3. 消防系统计算(包括消火栓用水量、管径大小计算,设备选型);
4. 自动灭火系统计算(包括自动灭火用水量及其他灭火剂用量如气体、管径大小计算,设备选型);
5. 建筑灭火器选型及计算。
六、标注各给水排水平面图与系统图(包括管径,设备型号,管道标高等)
七、绘制大样图
1. 绘制设备大样图(包括水箱间,水泵房以及其他给水设备,加热设备,排水设备,污水处理等大样);
2. 绘制管道井大样;
3. 绘制复杂节点大样;
4.绘制卫生间大样。
八、编制设计说明书
九、编制主要设备器材表

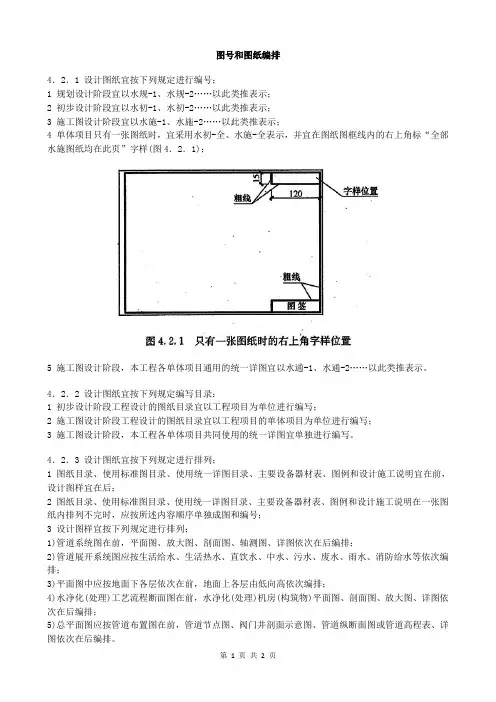

十、编制出图目录。
