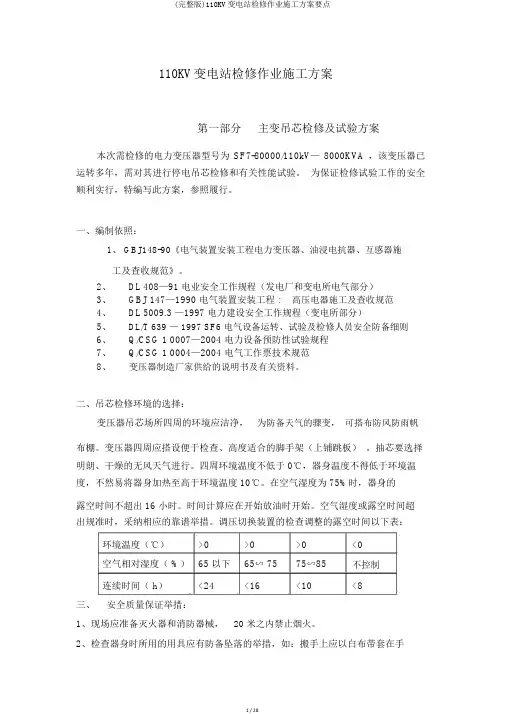

110KV变电站检修作业施工方案第一部分主变吊芯检修及试验方案本次需检修的电力变压器型号为SF7-80000/110kV—8000KVA ,该变压器已运转多年,需对其进行停电吊芯检修和有关性能试验。
为保证检修试验工作的安全顺利实行,特编写此方案,参照履行。
一、编制依照:1、GBJ148-90《电气装置安装工程电力变压器、油浸电抗器、互感器施工及查收规范》。
2、DL 408—91 电业安全工作规程(发电厂和变电所电气部分)3、GBJ 147—1990 电气装置安装工程 :高压电器施工及查收规范4、DL 5009.3 —1997 电力建设安全工作规程(变电所部分)5、DL/T 639 — 1997 SF6 电气设备运转、试验及检修人员安全防备细则6、Q/CSG 1 0007—2004 电力设备预防性试验规程7、Q/CSG 1 0004—2004 电气工作票技术规范8、变压器制造厂家供给的说明书及有关资料。
二、吊芯检修环境的选择:变压器吊芯场所四周的环境应洁净,为防备天气的骤变,可搭布防风防雨帆布棚。
变压器四周应搭设便于检查、高度适合的脚手架(上铺跳板)。
抽芯要选择明朗、干燥的无风天气进行。
四周环境温度不低于 0℃,器身温度不得低于环境温度,不然易将器身加热至高于环境温度 10℃。
在空气湿度为 75%时,器身的露空时间不超出 16 小时。
时间计算应在开始放油时开始。
空气湿度或露空时间超出规准时,采纳相应的靠谱举措。
调压切换装置的检查调整的露空时间以下表:环境温度(℃)>0 >0 >0 <0空气相对湿度( %)65 以下65∽ 75 75∽85 不控制连续时间( h)<24 <16 <10 <8三、安全质量保证举措:1、现场应准备灭火器和消防器械,20 米之内禁止烟火。
2、检查器身时所用的用具应有防备坠落的举措,如:搬手上应以白布带套在手上,防备滑落。
3、起吊用的倒链、钢丝绳等应早先检查优秀。
变压器检修施工方案白马铁矿二期工程中,XXX扩建工程需要拆除两台KVA/110KV旧变,进行现场检修及试验检测,并封车倒运至田家村变电站现场安装。
2编制依据2.1相关文件本方案所涉及的技术规范、标准、图纸、资料等均为国家现行的有关标准及规范文件。
2.2技术要求施工过程中应严格按照国家有关标准及技术规范进行操作,确保工程质量和安全。
3组织机构3.1施工单位本工程的施工单位为XXX。
3.2使用单位使用单位为小甲方。
3.3建设单位建设单位为XXX。
4施工进度网络图施工进度网络图如下:5施工前准备工作5.1现场勘查施工前应进行现场勘查,了解场地情况,确定施工方案。
5.2材料准备施工前应准备好所需的工具、设备、材料等。
5.3人员安排施工前应安排好相关人员,确保施工顺利进行。
6吊装用钢丝绳和汽吊选用计算吊装用钢丝绳和汽吊的选用应根据变压器的重量、型号等因素进行计算,确保吊装安全可靠。
7变压器检修方案7.1现场变压器拆除、安装所需工装和材料现场变压器拆除、安装所需的工装和材料应准备充分,确保施工顺利进行。
7.2变压器试验检测变压器试验检测应按照国家有关标准进行,确保变压器质量符合要求。
7.3变压器检修变压器检修应按照国家有关标准进行,确保变压器质量符合要求。
8质量、安全、环保措施施工过程中应注意质量、安全、环保等方面的问题,确保施工符合国家有关标准及规范文件的要求。
1.3 主要工作内容1.3.1 进行变压器检修前的试验检测;1.3.2 采取变压器检修前的防护措施;1.3.3 进行变压器油的现场过滤;1.3.4 对过滤后的变压器油进行化验及色谱分析;1.3.5 对变压器吊钟罩进行器身检查,更换全部密封件,并进行试验检测;1.3.6 进行变压器附件检修及部分附件校验;1.3.7 进行变压器附件回装,回注变压器油,并根据吸收比确认是否需要进行器身热油循环干燥;1.3.8 对变压器本体油进行化验及色谱分析;1.3.9 进行变压器检修后的试验检测;1.3.10 进行变压器封车倒运至安装现场;1.3.11 进行变压器现场安装;1.3.12 进行变压器现场交接试验。
变电站线路运行维护工程施工方案1. 引言变电站线路是电力系统中重要的组成部分,对电力供应起着关键作用。
为确保变电站线路的安全、可靠运行,定期进行运行维护工程是必不可少的。
本文档旨在提供一个变电站线路运行维护工程施工方案,以确保工程的顺利进行。
2. 工程背景本次变电站线路运行维护工程旨在对现有变电站线路进行检修和维护,以确保其正常运行。
工程范围包括但不限于: - 线路设备的检查和维修 - 线路绝缘子的清洗和更换 - 线路防雷设施的检测和维护3. 工程内容本次工程的具体内容如下:3.1 线路设备的检查和维修•检查变电站线路的开关设备,包括断路器、隔离开关等,确保其正常运行。
•对故障或损坏的设备进行修复或更换。
3.2 线路绝缘子的清洗和更换•对变电站线路绝缘子进行清洗,去除污垢和杂物。
•检查绝缘子的状况,对损坏或老化的绝缘子进行更换。
3.3 线路防雷设施的检测和维护•检测变电站线路的防雷设施,确保其有效性和可靠性。
•维护和修复防雷设施中的故障或损坏部分,确保其正常工作。
4. 工程流程本次变电站线路运行维护工程的施工流程如下:4.1 施工准备•确定施工前的安全措施,包括停电和告知周边居民等。
•准备所需的工具和材料,确保施工无缝进行。
4.2 检查和维修线路设备•对线路设备进行全面检查,记录设备的状况。
•根据检查结果,进行设备的维修或更换。
4.3 清洗和更换线路绝缘子•对线路绝缘子进行清洗,确保其表面干净。
•检查绝缘子的状况,进行更换。
4.4 检测和维护线路防雷设施•检测线路防雷设施的有效性,记录检测结果。
•对防雷设施中的故障或损坏部分进行维护和修复。
4.5 工程总结与验收•对施工过程进行总结,记录工程的进展情况。
•进行工程的验收,确保工程符合要求和标准。
5. 安全措施在进行变电站线路运行维护工程时,需要采取以下安全措施:•施工前停电,确保施工人员的安全。
•穿戴必要的个人防护装备,如安全帽、安全鞋等。
•严禁擅自操作设备,对设备操作必须由经过培训和合格的人员进行。

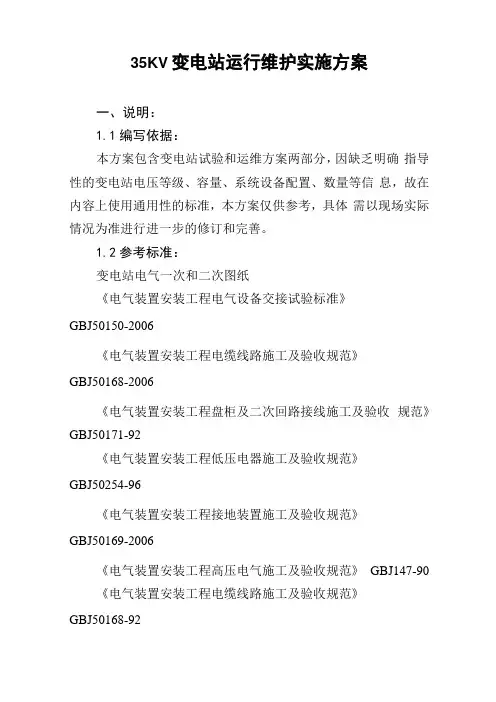

35KV变电站运行维护实施方案一、说明:1.1编写依据:本方案包含变电站试验和运维方案两部分,因缺乏明确指导性的变电站电压等级、容量、系统设备配置、数量等信息,故在内容上使用通用性的标准,本方案仅供参考,具体需以现场实际情况为准进行进一步的修订和完善。
1.2参考标准:变电站电气一次和二次图纸《电气装置安装工程电气设备交接试验标准》GBJ50150-2006《电气装置安装工程电缆线路施工及验收规范》GBJ50168-2006《电气装置安装工程盘柜及二次回路接线施工及验收规范》GBJ50171-92《电气装置安装工程低压电器施工及验收规范》GBJ50254-96《电气装置安装工程接地装置施工及验收规范》GBJ50169-2006《电气装置安装工程高压电气施工及验收规范》GBJ147-90《电气装置安装工程电缆线路施工及验收规范》GBJ50168-92《施工现场临时用电安全技术规范》JGJ46-88二、运行维护管理的主要工作范围:2.1运行中的日常巡视检查;相关数据、参数、设备运行状况的记录及汇报。
2.2设备运行中出现的隐患、缺陷等异常情况的记录、汇报和处理。
2.3设备出现故障或停运时的检修;计划中的检查性检修;突发性情况下的抢修。
2.4检修或停运时对设备做各项对应性的试验、周期性试验。
三、运行维护工作的详细内容:其中包括运行中的日常检查和巡视、检修中检查项目和处理、停电和不停电时的消缺处理以及相应的周期计划。
3.1一次主设备3.1.1变压器。
充油电抗器呼吸器硅胶应定期检查,发现受潮或变色时应及时晾晒或更换;母线桥热缩检查等工作,接点检查,设备传动试验,示温腊片的粘贴等工作,结合设备停电工作进行。
3.1.2设备接点的红外线测温工作,严格按照《红外线测温管理办法》执行。
35砰站每半年至少一次;每年7月对站内设备接点进行红外线成像一次;新投运带负荷的变电站第一个月内进行一次同时,根据大负荷出现的时间特点应适当增加测温次数;发现接点发热时,缩短巡视周期,依据负荷、温度变化跟踪测温,并做好记录。
《电力变电站清理与维护施工方案》一、项目背景随着电力系统的不断发展和运行时间的增长,电力变电站的设备和环境需要定期进行清理与维护,以确保电力系统的安全、稳定运行。
本次施工方案旨在对某电力变电站进行全面的清理与维护,提高变电站的运行效率和可靠性。
该变电站承担着重要的电力输送任务,经过长时间的运行,变电站内积累了大量的灰尘、污垢和杂物,设备表面也出现了锈蚀和老化现象。
此外,部分电气设备的连接部位可能存在松动、过热等问题,需要进行检查和维护。
为了保障电力系统的正常运行,提高供电质量,必须对该变电站进行清理与维护。
二、施工步骤1. 施工准备(1)成立施工项目组,明确各成员的职责和分工。
(2)对施工人员进行安全培训和技术交底,确保施工人员熟悉施工流程和安全注意事项。
(3)准备施工所需的工具和设备,如清洁工具、检测仪器、防护用品等。
(4)制定施工进度计划和质量控制计划,确保施工按时、按质完成。
2. 设备停电(1)按照电力调度的指令,对变电站内需要进行清理与维护的设备进行停电操作。
(2)在停电设备上悬挂“禁止合闸,有人工作”的标识牌,确保施工安全。
3. 设备清理(1)对变压器、开关柜、控制柜等电气设备进行表面清洁,去除灰尘、污垢和杂物。
(2)使用专用清洗剂对设备表面的油污和锈蚀进行清洗,恢复设备的外观。
(3)对设备的散热片、通风口等部位进行清理,确保设备散热良好。
(4)对电缆沟、电缆桥架等部位进行清理,去除积水、杂物和灰尘。
4. 设备检查与维护(1)对电气设备的连接部位进行检查,紧固松动的螺丝和螺母。
(2)检查设备的绝缘性能,使用绝缘电阻测试仪对设备进行绝缘测试。
(3)检查设备的接地系统,确保接地良好。
(4)对设备的操作机构、保护装置等进行检查和调试,确保设备正常运行。
5. 环境清理(1)对变电站内的场地进行清扫,去除垃圾和杂物。
(2)对变电站的围墙、大门等部位进行清洁,保持变电站的外观整洁。
(3)对变电站内的绿化进行修剪和养护,美化环境。

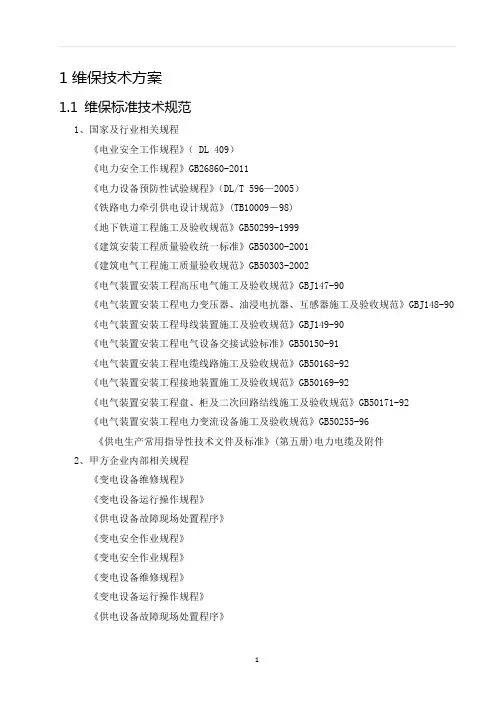

1维保技术方案1.1 维保标准技术规范1、国家及行业相关规程《电业安全工作规程》( DL 409)《电力安全工作规程》GB26860-2011《电力设备预防性试验规程》(DL/T 596—2005)《铁路电力牵引供电设计规范》(TB10009-98)《地下铁道工程施工及验收规范》GB50299-1999《建筑安装工程质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-2002《电气装置安装工程高压电气施工及验收规范》GBJ147-90《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-90 《电气装置安装工程母线装置施工及验收规范》GBJ149-90《电气装置安装工程电气设备交接试验标准》GB50150-91《电气装置安装工程电缆线路施工及验收规范》GB50168-92《电气装置安装工程接地装置施工及验收规范》GB50169-92《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171-92《电气装置安装工程电力变流设备施工及验收规范》GB50255-96《供电生产常用指导性技术文件及标准》(第五册)电力电缆及附件2、甲方企业内部相关规程《变电设备维修规程》《变电设备运行操作规程》《供电设备故障现场处置程序》《变电安全作业规程》《变电安全作业规程》《变电设备维修规程》《变电设备运行操作规程》《供电设备故障现场处置程序》1.2项目组织体系1、组织机构网络2、岗位职责 2.1.项目经理(1)项目经理作为项目管理第一责任人;(2)负责质量、安全、工期以及各设备运营保障、维修、保养相关事务;(3)负责对项目进行资源配置,保证质量体系、安全体系在本项目上的有效运行及劳、材、机资源的需求;(4)负责贯彻实施质量方针、质量目标、安全目标; (5)组织制订项目质量、安全规划及实施计划;(6)监督检查计划执行情况,对工程的质量、安全、进度、成本负责。

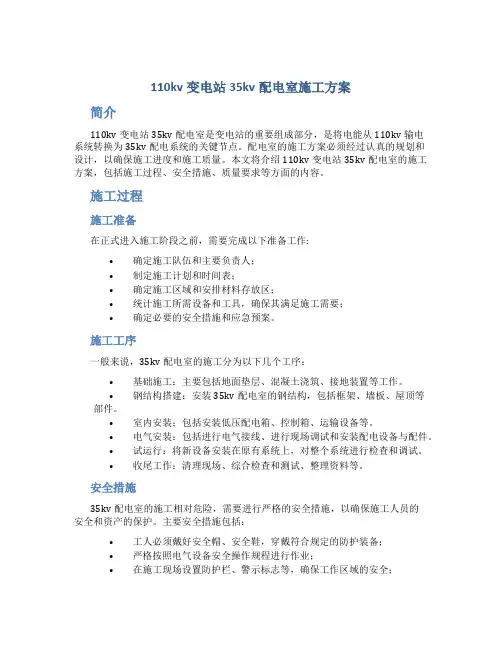

110kv变电站施工方案110kv变电站施工方案一、工程概况:本次施工为110kv变电站建设工程,总投资额为xxx万元,项目位于XX市XX区XX路旁。
本变电站建设工程包括主变压器室、配电室、控制室、辅助设施和配套设施等。
二、施工组织与管理:1. 施工组织:根据施工图纸和规划要求,合理组织施工人员、机械设备、材料等资源,确保工程按时、按质量要求完成。
2.施工管理:设立施工现场的安全管理人员、质量管理人员、进度管理人员等,进行全面的监督管理,确保施工过程中安全、质量和进度的控制。
3. 原材料采购与管理:建立完善的原材料供应体系,合理进行采购,确保原材料的质量和供应的及时性。
三、施工方案及内容:1. 施工方案:从施工准备、基础施工、主体施工、设备安装和调试等环节全面编制施工方案,确保施工的顺利进行。
2. 基础施工:根据设计图纸对变电站的基础进行开挖、浇筑混凝土;建立健全电缆沟、管道的施工质量控制系统。
3. 主体施工:根据施工方案,进行主体结构的搭建,主要包括主变压器室、配电室、控制室等建筑物的搭建。
4. 设备安装与调试:根据施工图纸和安装要求,按照工程进度进行设备的安装与调试,确保设备正常运转。
5. 安全保障:建立健全的施工安全管理体系,制定相应的安全操作规程,加强对施工人员的安全培训,确保施工过程中的安全。
6. 环境保护:根据环保要求,进行施工现场的垃圾分类、废水处理等工作,确保环境的保护。
四、施工进度安排:1. 进场准备:完成施工图纸审查、安全生产措施的制定、施工材料的准备等工作,确保可以按时进场施工。
2. 基础施工:根据施工方案,计划45天完成基础施工工作。
3. 主体施工:根据施工方案,计划90天完成主体施工工作。
4. 设备安装与调试:根据施工方案,计划60天完成设备的安装与调试。
5. 环境保护与安全措施:施工过程中持续进行环境保护与安全措施的监督和改进。
五、施工质量控制:1. 设立专门的质量控制人员,进行施工现场的质量监督和管理,确保施工过程中的质量。

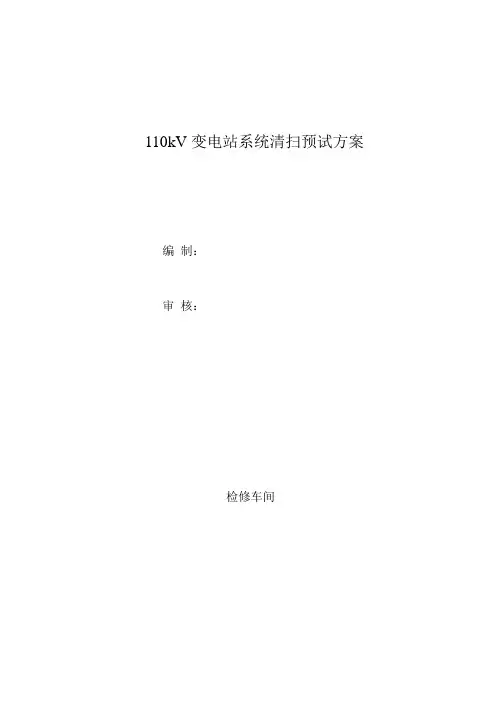

110kV变电站系统清扫预试方案编制:审核:检修车间110kV站系统清扫预试方案一、概况110kV站本次清扫预试时间紧,工作重,是我车间今年各站停电检修工作的关键一步。
为确保这次检修工作安全顺利完成,我车间要求全体职工思想上要充分重视,工作中要团结一致,严把检修质量关,将设备隐患消灭在萌芽状态,确保设备完好;另外,严格执行各项规章制度,克服一切困难,搞好本次检修工作。
参加人员要严格遵守检修现场有关安全检修规定,认真执行“电气检修四必须”,认真填写工作票、工作确认卡、高处作业票、临时用电票,检修人员要明确停电范围和工作内容,做好事故预想,确保安全检修。
有关检修工段、班组要根据工作内容做好各项准备工作,做到项目、方案、材料、人员、进度、检修质量的全面落实。
二、各职能小组成员:安全检修组:检修试验组:保护传动组:质量验收组:后勤保障组:现场总协调人:三、主要预试项目:1、110kV站1#、2#、3#、4#主变系统清扫预试,二次回路清扫检查、保护仪表校验传动;2、110kV站110KV4#、5#母线系统、110KV主开关清扫预试,二次回路清扫检查、保护校验传动;3、110kV站6KV3#、4#母线出线开关清扫预试,二次回路清扫检查、线路保护校验传动四、预试方案及质量标准车间安排配电一班、配电二班、保护二班、试验二班为主参与110kV站清扫工作,并根据具体施工任务合理安排负责人和检修人员。
在清扫预试过程中严格执行2012年电网管理中制定的各项规章制度,检修现场统一协调指挥,合理安排施工工序,确保检修工作按计划时间完成。
清扫预试及检修工作严格执行检修规程和试验规程,并重点在一次设备清扫检查中对作好设备连接部位的检查,并对重要回路进行回路电阻测试。
二次回路清扫重点对各控制屏、保护屏、端子箱控制与保护接线、端子排进行检查,控制回路摇测绝缘, CT、PT接线端子进行检查;对端子排、保护压板、装置背板接线端子逐个进行紧固,并对不合格的连线、端子排、保护压板进行更换。
精心整理6.施工方案6.1作业前准备明细表施工上山线路);3、所需工器具必须明确指定由哪方负责准备或租赁(地线挂接器、安全帽、安全带、安全腰绳、工具袋等),落实到班组和个人;4、所需消耗性材料如毛巾、水、储水罐等准备充足,做到经济实用、不脱毛、不拉丝、简便易携;5、运输车辆应能满足现场人员快速分布需要,至少应配备8辆车,分8组。
6、要求每个班组必须对塔底是否有水源、道路远近、附近车辆能否行驶至塔底等情况,做到心中有数;7、对各小组摸底了解的情况,在施工的前1天晚饭时间汇总至项目总指挥处,项目总指挥根据所反映的情况,对不合理的安排,及时进行调整,并重新标画示意图;8、要求每个小组至少1人带备手机用于联系,出发前将每个小组人员的手机号码登录归总至项目总指挥处,便于随时随地全盘掌握工程进度。
6.3工程成本的控制措施1组织文明施工,加快施工进度就是最大的节约。
23462小时/76.4绝缘子清扫作业流程作业流程图6.5一次设备清扫工作技术要求1工作过程应遵守设备检修规程、产品说明书和安全规程、超高压公司《换流站/变电站设备外绝缘维护检修手册(试行)》等各项要求。
2清扫时检查设备外观良好、无破损、无歪斜、无锈蚀,复合材料无老化,如发现有破损、复合材料老化现象,马上报告,核实清楚情况后再进行工作。
345678整,各间隔9绝缘子清洗应用证明,并经需求单位确认认可。
每台设备复合绝缘子清洗前需进行拍照、憎水性测试,清洗应先用专用清洗剂清洗后再用清水清洗,清洗完成后需进行二次拍照和二次憎水性测试,并提供正式的憎水性测试报告,报告中需对每一台设备都有清扫前后的拍照和憎水性测试情况对比图,不得使用损坏绝缘子表面憎水、绝缘的物质,不得攀爬绝缘子、损坏绝缘子,高处、多节的清洁使用高空作业车进行清扫。
清扫后本体及绝缘子表面清洁、无尘垢、无积污、无杂物,绝缘子形态完整,裙边无破损、裂纹、刮痕、变色,清洁后开展憎水性能测试,并拍照记录,憎水性能测试结果在检修维护报告中体现。
110kV XXX变电站#1、#2、#3主变交流耐压试验方案批准:审核:初审:编写:2019年08月目录一、工程概况 (3)二、施工方案安全风险评估 (3)三、施工组织措施 (6)四、施工总体计划 (9)五、施工流程 (9)六、停电计划表 (10)七、现场勘查表 (11)八、施工临时设施 (11)九、人力配置及培训 (12)十、施工技术措施、过程控制及验收要求 (12)(一)施工技术、资料准备 (13)(二)专项技术措施及现场施工过程控制 (13)十一、施工安全措施 (14)(一)通用安全措施 (16)(二)专项安全措施 (19)十二、吊车停放位置说明及注意事项: (20)十三、现场文明施工与环境保护 (20)(一)文明施工 (20)(二)资料和信息管理 (21)(三)环境保护 (21)十四、应急预案及措施 (19)十五、人员变更情况表(同意人员变更后签证此表) (24)十六、工器具变更情况表(同意增加工器具后签证此表) (24)十七、附件(长时感应电压(带局部放电测量)试验方案) (24)一、工程概况(一)编制依据:根据根据南京立业电力变压器有限公司厂方及试验所高压班确认后进行方案编制。
(二)施工执行标准:(三)工程概况110kV XXX变电站#1、#2、#3主变交流耐压试验方案,按南京立业电力变压器有限公司技术要求及试验所高压班确认后进行试验验收。
(四)施工图纸厂家出厂说明书1套(五)施工地点1、主变区域:#1、#2、#3主变区域(六)施工工期:2019年 09 月 09 日至2019 年 09月 10日,计划总工作日: 2 日;二、施工方案安全风险评估(一)主要风险概述1、工作前,工作人员应明确工作位置,并确定其它无关物理连接断开。
登高作业必须佩戴安全带,必须将安全带扣在工作位置旁牢固、结实固定物上。
使用梯子前检查梯子是否完好,必须有人扶梯,扶梯人注意力应集中,对登梯人工作应起监护作用2、工作前必须向施工单位或变电站了解清楚临时施工电源或检修电源容量情况,不能只看电源开关的容量,确保试验电源容量满足要求3、降压后应及时挂设地线,待充分放电后方可操作(二)施工安全风险评估1、属于《电网工程建设施工安全基准风险指南》的风险,根据施工方案风险评价结果,5 级(不可接受风险) 0 个, 4 级(高风险) 0 个, 3 级(中度风险)0 个,5三、施工组织措施(一)业主单位管理组织1、安全管理组组长:XXX组员:XXX2、工程管理组组长:XXX组员:XXX3、监理:XXX(二)现场施工人员组织1、施工总负责人:XXX2、现场负责人: XXX3、施工工作主要负责人:XXX4、技术负责人:XXX5、安全负责人:XXX6、资料管理员:XXX7、施工班组:一次班组、高压班(三)职责划分1、业主单位管理组织职责:(1)安全管理组a、负责工程开工前对施工人员进行安全技术交底。
xxx主变电所
110kV、35kV设备点位测试及清扫维护保养
专
项
施
工
方
案
施工单位:xxx
编制时间:2020年xx月xx日
目录
一、编制目的
二、作业范围及影响范围
三、施工计划
四、配合需求
五、主要负责人联系方式
六、作业流程及作业项目
七、施工前提条件
八、危险识别及预防
九、应急措施
一、编制目的
为保证xxx主变电所110kV、35kV设备点位测试(主变压器档位遥控、主变保护动作复归遥控、SVG装置遥控,35kV开关柜定值组切换)及清扫维护保养施工安全、有序进行,特编写此施工方案。
二、作业范围及影响范围
作业范围:此次施工对象为xxx主变电所110kV及35kV GIS,主变压器及接地变压器、所用变压器、SVG变压器及无功补偿装置、主控室盘柜、交直流屏。
影响范围:本次施工时,110kVxxx主变电所将转为单台主变运行状态。
xxx主变电所1号主变停电时,将导致xxx站变电所至xxx站变电所(含xxx变电所)35kV I段母线失电,xxx主变电所2号主变停电时,将导致xxx站变电所至xxx站变电所(含xxx变电所)35kV II段母线失电,存在供电风险。
建议在110kVxxx主变电所1(2)号主变压器停电后,分别合上35kVxxx站变电所、35kVxxx站变电所及35kVxxx站变电所的35kV母联断路器,确保xxx站变电所至xxx站变电所(含xxx变电所)35kV I段、II段母线供电。
施工停送电过程中,xxx站变电所至xxx站变电所(含xxx变电所)400V 一二段母线上对应的一、二、三类短时切换。
三、施工计划
供电部门计划于2020年xx月xx日-xx月xx日对xxx主变电所110kV、35kV设备点位测试及清扫维护保养,具体工作时间如下:
1、2020年xx月xx日-xx月xx日进行:
(1)xxx主变电所110kV I段GIS设备、1号主变压器及接地变压器、1号动力变压器、35kV I段GIS设备(含母联)、1号SVG设备清扫保养。
(2)1号主变压器、110kV I回线路、1号SVG装置遥控、遥信点位测试,35kV I段母线对应进线、出线、馈线(含母联)开关柜定值组切换。
2、2020年xx月xx日-xx月xx日进行:
(1)xxx主变电所110kV II段GIS设备、2号主变压器及接地变压器、2号动力变压器、35kV II段GIS设备、2号SVG设备清扫保养。
(2)2号主变压器、110kV II回线路、2号SVG装置遥控、遥信点位测试,35kV II
段母线对应进线、出线、馈线(含母联)开关柜定值组切换。
具体施工时间以公司批复时间为准。
四、配合需求
(1)xxx主变电所施工时需车辆部、通号部通信、通号部信号专业在400V系统短时切换后检查xxx站至潘家湾站(含xx车辆段)所辖双电源供电设备是否正常,动照专业恢复xxx站至xxx站(含xx车辆段)站内设备送电。
需车辆部配合xx车辆段接触轨短时停送电工作。
需保障部、车辆部配合做好xx车辆段400V停电工作。
需票务部提前做好停电准备,在负荷切换后检查xx车辆段所辖双电源供电设备是否正常。
(2)需总调度所电力调度在控制中心配合进行遥控、遥信点位测试、保护信号远程复归。
五、主要负责人联系方式
六、作业流程及作业项目
6.1 110kV及35kV设备清扫维护保养
6.1.1人员安排
(1)施工负责人:xx人。
(2)施工人员:xx人。
6.1. 2工器具、材料准备
工具
材料
(1)清扫工具必须经过绝缘处理后方可进行清扫工作。
(2)清扫时严格按照从上到下,从左到右、从里到外、先清扫后紧固的顺序进行。
(3)如遇到高处作业时,使用的人字梯必须带有限制开度的拉链。
(4)清扫保养完成后需检查清扫保养设备顶部、内部、箱体有无遗漏的工具、螺栓、杂物等。
6.2 PSCADA遥控、遥信点位测试
6.2.1. 人员安排
(1)施工负责人:xx人。
(2)施工人员:xx人。
6.2.2工器具、材料准备
工具
试验仪器
6.2.3. 作业项目
6.2.4. 测试方案
(1)SVG装置:现场人员根据测试点位表依次对点位进行测试,测试正常后,电力调度远
程配合进行起、停、急、复、消遥控测试,现场人员确认现场设备动作情况。
(2)110kV线路保护:现场人员对照设备图纸及点位测试表用继保仪加量使110kV线路保护动作、现场人员确认现场设备动作情况,电力调度配合进行远程复归。
(3)主变压器保护:现场人员对照设备图纸及点位测试表用继保仪加量使主变差动保护、主变高低后备保护、主变本体保护动作现场人员确认现场设备动作情况,电力调度配合进行远程复归。
(4)主变压器档位:现场人员根据测试点位表依次对点位进行测试,测试正常后,电力调度配合进行升、降、停档位遥控测试,现场人员确认现场设备情况。
(5)35kV开关柜定值组切换、断路器和隔离开关遥控点位测试:电力调度配合进行35kV 开关柜定值组切换、断路器和隔离开关遥控点位测试,现场人员确认现场设备情况。
(6)1号和2号主变压器、110kV I回和II回线路:电力调度配合进行断路器、隔离开关和接地隔离开关遥控点位测试,现场人员确认现场设备情况。
(7)所有电力设备遥信点位测试:现场人员对照设备图纸及点位测试表进行遥信点位测试。
七、施工前提条件
7、1 施工所需设备状态
(1)2020年 08 月9日23时30分至2020年 8 月 11 日23时00分进行xxx主变电所110kV I段GIS设备、1号主变压器及接地变压器、1号动力变压器、35kV I段GIS设备(含母联)、1号SVG设备清扫保养,1号主变压器、110kV I回线路、1号SVG装置点位测试,35kV I段母线对应进线、出线、馈线(含母联)开关柜定值组切换测试时,要求:
①xxx主变电所:对应110kV车沟I回线路改至冷备用状态,1号主变改至检修状态, 1号SVG 35kV断路器323, 1号动力变35kV断路器321、1号接地变35kV断路器325改至检修状态,35kV I段母线改至检修状态,35kV母联断路器自投功能退出。
②xxx站变电所:35kVxxI回线路断路器101改至冷备用状态。
③xxx变电所:35kVxxI回线路断路器101改至冷备用状态。
④xxx站变电所:35kVxxI回线路断路器101改至冷备用状态。
(2)2020年8月 12 日23时30分至2020年 8 月 14 日23时00分进行xxx主变电所110kV II段GIS设备、2号主变压器及接地变压器、2号动力变压器、35kVII段GIS设备、2号SVG设备清扫保养,2号主变压器、110kV II回线路、2号SVG装置点位测试,35kV
II段母线对应进线、出线、馈线(含母联)开关柜定值组切换测试时,要求:
①xxx主变电所:对应110kV车沟II回线路改至冷备用状态,2号主变改至检修状态, 2号动力变35kV断路器322改至检修状态,2号SVG 35kV断路器324、2号接地变35kV断路器326改至检修状态,35kV II段母线改至检修状态,35kV母联断路器自投功能退出。
②xxx站变电所:35kVxxII回线路断路器102改至冷备用状态。
③xxx变电所:35kVxxII回线路断路器102改至冷备用状态。
④xxx站变电所:35kVxxII回线路断路器102改至冷备用状态。
7、2 安全措施
(1)在一经合闸即可送电到工作地点的断路器和隔离开关的操作把手上,均应悬挂“禁止合闸,有人工作!”标示牌。
(2)在高压设备上工作,应在工作地点四周装设安全围栏,围栏上悬挂适当数量的“止步,高压危险!”的标示牌,标示牌必须朝向围栏外面。
工作地点悬挂“在此工作!”标示牌,严禁工作人员在工作中移动或拆除遮拦、接地线和标示牌。
工作人员作业时严禁进入非作业区域,并必须与带电设备保持足够的安全距离。
(3)在作业过程中,如需要触碰到裸露导体时,必须确认裸露导体不带电,且必须使用绝缘胶带将裸露导体进行包裹,以防止突然来电对作业人员人身造成伤害。
(4)作业人员在作业过程中,必须正确穿戴个人劳动防护用品,站在绝缘垫上进行操作。
如遇到高处作业时,使用的人字梯必须带有限制开度的拉链。
(5)在配电盘接入用电负载或拖线盘时,须确保所接负载未处于接通状态或拖线盘无人操作时,方可进行接线作业。
(6)在1号(2号)主变压器,1号(2号)动力变压器、1号(2号)SVG变压器停电后,需分别在1号(2号)主变压器高低压侧、1号(2号)动力变高低压侧、1号(2号)SVG变压器高低压侧进行验电、放电,并分别挂接一组临时接地线。
(7)遥控测试过程中将其他无关设备操作方式改为就地位。
八、危险识别及预防
九、应急措施
(1)施工期间如遇故障导致该供电区域大面积停电,按《突发事件现场处置方案》流程处理。
(2)因35kVxxx变电所属于关键供电所。
供电部门将在施工期间安排员工进站驻守。
