制作漂亮的进度计划横道图

如何利用Excel绘制施工进度横道图
1.打开Excel表格，新建表格数据文件
按三列依次输入“开工日期”“施工时间”“完工日期”，再根据你手中的进度计划将其中的信息做成表格（时间是根据计划换算）如下图所示：
2.选择A1~C8区域
（注意：完工时间可不计入图表）
点击上方的“插入”菜单，选择“图表”
在插入图表的类型中选择“条形图”中的“堆积条形图”, 点击“确定”，进度横道图就初见雏形了。

3.虽然雏形出来了
但对比我们以前所认识的横道图还是需要调整。

在坐标纵轴上单击右键，选择“设置坐标轴格式”
坐标轴位置选择“刻度线之间”，同时选中“逆序类别”
这样就把所有类别都显示出来了，并且使得图表内容的显示和我们施工计划表的输入顺序保持一致。

4.右键选中蓝色条，单击，在菜单上选择“设置数据系列格式
将线条和颜色都设置成“无”，即“无填充”和“无线条”
再把每项工作的持续时间显示出来，将“数据标签”打钩
这样就大功告成了，生成施工进度计划横道图，大家还可以根据自己的喜好
去调整，如图所示：
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。

教你怎样用Excel 画横道图
众所周知，从事工程建设的，绘制施工进度计划图是一项重要的工作。

建设工程进度计划的表示方法有多种，常用的有“横道图”和“网络图”两类。

现在就让我们一起来看看如何用Excel 绘制建设工程进度计划图吧。

横道图也称甘特图，是美国人甘特在20世纪20年代率先提出的，在Excel 中，可以用
“堆积条形图”来实现。

本人用的Excel2007，其他版本操作相似。

先创建一个入下图的数据图表：
具体步骤可看我录制的视频
要点：
1、生成的条形图表可以直接单击横坐标或纵坐标来进行具体设置。

2、视频中用红线框住的数字为日期的序列数值。

比如最小值39488为”放线”的开工日期”1-1″的序列数值，下面的”交叉于”的数值要和最小值相同。

最大值要稍微大于结束日期”2-19″的序列值。

3、日期的序列值可以在”设置单元格格式”中”数字”一项选择”文本”查看。

4、在最后进行调整，比如图表颜色大小，添加标题等。

教你2分钟用excel画完横道图，保证美观漂亮素材/新浪博客转载请注明出处有好货！！历史消息里大把好货哦还在手工画工程进度计划横道图？学会这几招，保你用EXCEL就可以做出漂亮的横道图，让你的领导从今天开始对你刮目相看！步骤1点插入——图表——自定义类型——管状图步骤2点下一步——数据区域（如选取已做好的表格A1-D20）步骤3确认后--点列——下一步步骤4标题（图标标题-某某工程进度计划；-数值（Y）轴——填计划说明）——点完成步骤5双击工序名称——刻度（选分类次序反转）——确定（字体及其他根据需要调整）步骤6双击日期——刻度（最小值和交叉与都填41105为最先7月15日数值；主要刻度单位为日期7天一标；次要刻度单位1为每天）步骤7双击银色横条——边框、内部全部选无步骤8右键点横条上日期——选清除步骤9双击边缘底色——区域——选无步骤10双击开始前横线——选无，即开始时间横线不显示，只显示持续时间，这才是常规的横道图要看到的东西。

方法也可以选右键单击横道显示出数据系列格式（o）对话框步骤11双击进度横道线——边框、内部选取相同颜色步骤12右键点图中间——图表选项——网格线——选X,Y轴主要网格线步骤13双击工程工序——刻度——选数值（Y)轴置于分类之间步骤14右键点图中间——图表选项——数据表——图例步骤15双击非X\Y轴线上需要改变的字体大小——改字体和大小；根据需要移动表格至中间，说明移到底边，就全部搞定了。

步骤1620行以内插入行和删除行，改变工序名称以及其他相关时间，工程计划会自动生成，无限制行。

项目编号和项目名称填写在一个格内，对齐方式调整不了靠左，调整为左对齐方法为在项目名称栏目后面加空格键填满空，（至闪动光标与项目名称所在单元格右边框重合）。

【投稿及合作咨询】。

简单几步，教你制作漂亮的项目进度图（甘特图）
项目进度图，又叫甘特图，是一种非常漂亮而实用的图表，用Excel制作甘特图非常方便。

首先，准备好需要的数据，包括项目开始、结束日期，以及持续时间。

然后，选取前两列数据，点击【插入】菜单下的【堆积条形图】，得到一个默认样式的图表。

然后，选择表中的持续时间数据，即D2:D7区域，点击条形图，按Ctrl+V粘贴，可生成蓝橙相接的条形图。

然后，选中蓝色条设置其填充颜色为【无填充】。

然后，在左侧坐标轴上右键【设置坐标轴格式】，在右侧菜单中选中【逆序类别】，这样就可以按照数据源的顺序排列图表。

然后，选择第一个项目的开始日期，按Ctrl+1组合键查看其日期码。

并将这个日期码设置为时间轴的最小值。

最后，适当调整甘特图的字体、颜色等样式，得到如下图所示的结果（仅供参考）。

甘特图的制作是不非常简单？你学会了吗？。

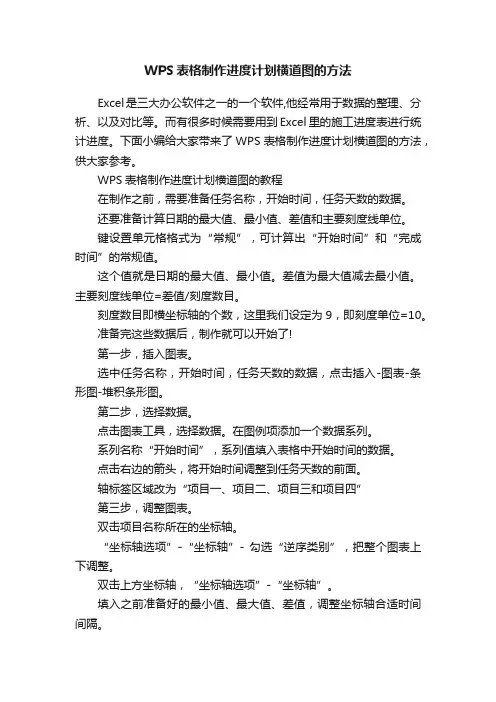

WPS表格制作进度计划横道图的方法Excel是三大办公软件之一的一个软件,他经常用于数据的整理、分析、以及对比等。

而有很多时候需要用到Excel里的施工进度表进行统计进度。

下面小编给大家带来了WPS表格制作进度计划横道图的方法，供大家参考。

WPS表格制作进度计划横道图的教程在制作之前，需要准备任务名称，开始时间，任务天数的数据。

还要准备计算日期的最大值、最小值、差值和主要刻度线单位。

键设置单元格格式为“常规”，可计算出“开始时间”和“完成时间”的常规值。

这个值就是日期的最大值、最小值。

差值为最大值减去最小值。

主要刻度线单位=差值/刻度数目。

刻度数目即横坐标轴的个数，这里我们设定为9，即刻度单位=10。

准备完这些数据后，制作就可以开始了!第一步，插入图表。

选中任务名称，开始时间，任务天数的数据，点击插入-图表-条形图-堆积条形图。

第二步，选择数据。

点击图表工具，选择数据。

在图例项添加一个数据系列。

系列名称“开始时间”，系列值填入表格中开始时间的数据。

点击右边的箭头，将开始时间调整到任务天数的前面。

轴标签区域改为“项目一、项目二、项目三和项目四”第三步，调整图表。

双击项目名称所在的坐标轴。

“坐标轴选项”-“坐标轴”- 勾选“逆序类别”，把整个图表上下调整。

双击上方坐标轴，“坐标轴选项”-“坐标轴”。

填入之前准备好的最小值、最大值、差值，调整坐标轴合适时间间隔。

双击条形前段，“系列选项”-“填充与线条”-“无填充”。

双击网格线，在图表右边出现的小工具内点击图表元素。

“网格线”-勾选“主要水平网格线”“主要垂直网格线”。

主要网格线选项，“填充与线条”-“线条(实线)”- “颜色(浅灰)”- “短划线类型(短划线)”。

水平和垂直网格线都需要进行设置。

双击条形图，“填充与线条”，调整你需要的颜色。

如何利用Excel绘制施工进度横道图
1. 打开Excel表格，新建表格数据文件
按三列依次输入“开工日期”“施工时间”“完工日期”，再根据你手中的进度计划将其中的信息做成表格（时间是根据计划换算）如下图所示：
2. 选择A1~C8区域
（注意：完工时间可不计入图表）
点击上方的“插入”菜单，选择“图表”
在插入图表的类型中选择“条形图”中的“堆积条形图”, 点击“确定”，进度横道图就初见雏形了。

3.虽然雏形出来了
但对比我们以前所认识的横道图还是需要调整。

在坐标纵轴上单击右键，选择“设置坐标轴格式”
坐标轴位置选择“刻度线之间”，同时选中“逆序类别”
这样就把所有类别都显示出来了，并且使得图表内容的显示和我们施工计划表的输入顺序保持一致。

4. 右键选中蓝色条，单击，在菜单上选择“设置数据系列格式
将线条和颜色都设置成“无”，即“无填充”和“无线条”
再把每项工作的持续时间显示出来，将“数据标签”打钩
这样就大功告成了，生成施工进度计划横道图，大家还可以根据自己的喜好去调整，如图所示：。
