土建项目施工进度计划横道图及网络图

施工进度计划
整理人尼克
网络图及横道
附件3：施工进度表
注：1、投标人应提交施工进度表，说明按招标文件要求的工期进行施工的各个关键日期。

中标后，投标人还应按合同条件有关条款的要求提交详细的施工进度计划。

2、施工进度表可采用网络图（或横道图）表示，说明计划开工日期和各分项工
程各阶段的完工日期。

3、施工进度计划应与施工组织设计相适应。

整理丨尼克
本文档信息来自于网络，如您发现内容不准确或不完善，欢迎您联系我修正；如您发现内容涉嫌侵权，请与我们联系，我们将按照相关法律规定及时处理。

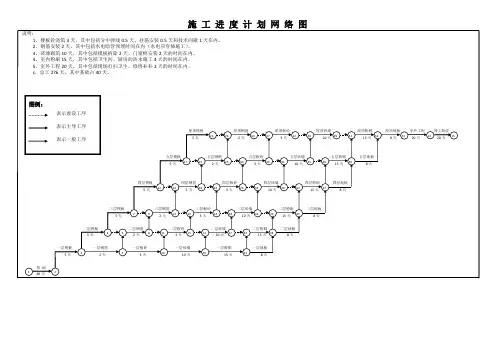

施 工 进 度 计 划 网 络 图 说明：1、楼板砼浇筑3天，其中包括分中弹线0.5天、柱筋安装0.5天和技术间歇1天在内。

2、钢筋安装2天，其中包括水电暗管预埋时间在内（水电应穿插施工）。

3、砖墙砌筑10天，其中包括模板拆除2天、门窗框安装2天的时间在内。

4、室内粉刷15天，其中包括卫生间、厨房的防水施工4天的时间在内。

5、室外工程20天，其中包括现场打扫卫生、修修补补2天的时间在内。

6、总工276天，其中基础占40天。

屋顶模板 屋顶钢筋 屋顶板砼 屋顶砖墙 屋顶粉刷 屋顶地板 室外工程 竣工验收 5天 2天 3天 10天 15天 8天 20天 20天五层模板 五层钢筋 五层板砼 五层砖墙 五层粉刷 五层地板5天 2天 3天 10天 15天 8天四层模板 四层钢筋 四层板砼 四层砖墙 四层粉刷 四层地板5天 2天 3天 10天 15天 8天三层模板 三层钢筋 三层板砼 三层砖墙 三层粉刷 三层地板5天 2天 3天 10天 15天 8天二层模板 二层钢筋 二层板砼 二层砖墙 二层粉刷 二层地板5天 2天 3天 10天 15天 8天一层模板 一层钢筋 一层板砼 一层砖墙 一层粉刷 一层地板5天 2天 3天 10天 15天 8天基 础40天 图例：表示虚设工序 表示主导工序 表示一般工序 1 2 10 5 3 11 8 6 4 27 21 15 31 20 43 39 38 32 13 9 7 14 12 34 28 23 16 19 17 47 44 40 35 29 24 18 52 51 49 46 42 37 33 26 22 25 30 36 41 45 48 5053 54 551 1 1 11111。

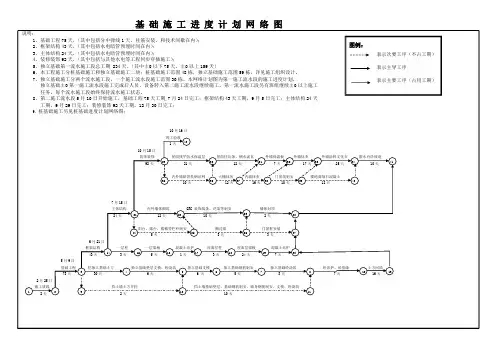

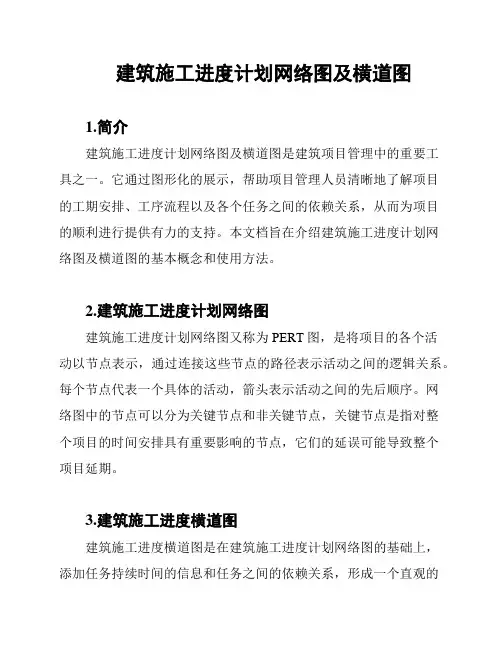

建筑施工进度计划网络图及横道图1.简介建筑施工进度计划网络图及横道图是建筑项目管理中的重要工具之一。

它通过图形化的展示，帮助项目管理人员清晰地了解项目的工期安排、工序流程以及各个任务之间的依赖关系，从而为项目的顺利进行提供有力的支持。

本文档旨在介绍建筑施工进度计划网络图及横道图的基本概念和使用方法。

2.建筑施工进度计划网络图建筑施工进度计划网络图又称为PERT图，是将项目的各个活动以节点表示，通过连接这些节点的路径表示活动之间的逻辑关系。

每个节点代表一个具体的活动，箭头表示活动之间的先后顺序。

网络图中的节点可以分为关键节点和非关键节点，关键节点是指对整个项目的时间安排具有重要影响的节点，它们的延误可能导致整个项目延期。

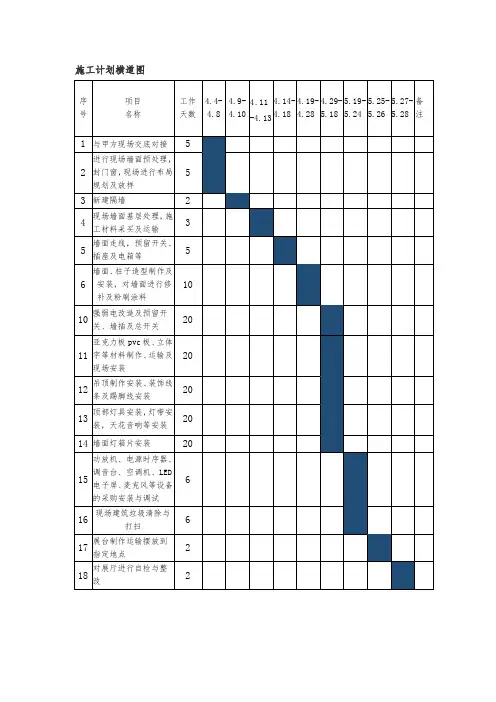

3.建筑施工进度横道图建筑施工进度横道图是在建筑施工进度计划网络图的基础上，添加任务持续时间的信息和任务之间的依赖关系，形成一个直观的时间轴，用来展示项目任务的预计开始和结束时间。

横道图将各个任务沿着时间轴进行排列，任务之间的依赖关系以箭头的形式表示。

4.制作建筑施工进度计划网络图及横道图的步骤制作建筑施工进度计划网络图及横道图的步骤如下：步骤1：确定项目活动首先，需要明确项目的各个活动，将它们列举出来，并为每个活动分配一个唯一的标识符。

步骤2：确定活动之间的依赖关系确定每个活动之间的逻辑关系，即某个活动的完成是否依赖于其他活动的完成。

将这些依赖关系以箭头的形式添加到网络图中。

步骤3：确定活动的持续时间为每个活动确定预计的持续时间，并将其添加到网络图中。

可以根据历史数据、专家意见或其他可靠信息进行估算。

步骤4：计算最早开始时间和最晚开始时间基于活动之间的依赖关系和持续时间，计算每个活动的最早开始时间和最晚开始时间。

最早开始时间是指在没有任何限制的情况下，该活动可以开始的最早时间；最晚开始时间是指活动必须在不影响整个项目进度的前提下开始的最晚时间。

步骤5：确定关键路径关键路径是指项目中最长的路径，它决定了整个项目的最短完成时间。

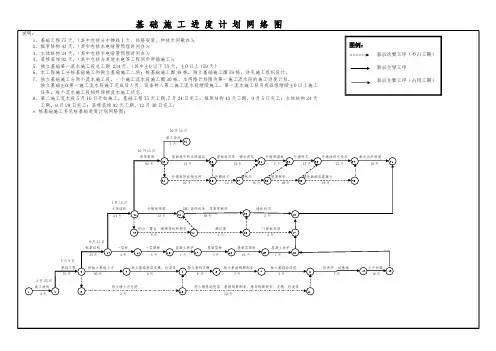

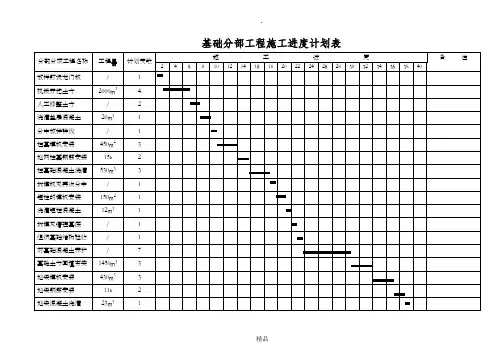

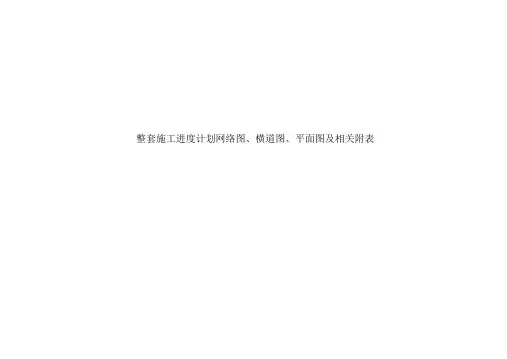

整套施工进度计划网络图、横道图、平面图及相关附表分部分项工程名称工程量放样钉设龙门板/机械开挖土方2000m 3人工修整土方/浇灌垫层混凝土20m3分中放样弹线/柱基模板安装450m2地网柱基钢筋安装15t柱基础混凝土浇灌530m3拆模板及再次分中/短柱的模板安装150m2浇灌短柱混凝土12m3拆模及清理基底/组织基础结构验收/对基础混凝土养护/基础土方回填夯实1450m 3地梁模板安装430m3地梁钢筋安装11t 地梁混凝土浇灌23m3基础分部工程施工进度计划表计划天数施工进度备注46810121416182022242628303234363840 2142113231111173321分部分项名称工程量一层结构工程模板 1600m2钢筋 22t 砼 145m3二层结构工程模板 1400m2钢筋 20t 砼 135m3三层结构工程模板 1400m2钢筋 20t 砼 135m3四层结构工程模板 1400m2钢筋 20t 砼 135m3五层结构工程模板 1400m2钢筋 20t 砼 135m3六层结构工程模板 1400m2钢筋 20t 砼 135m3七层结构工程模板 1400m2钢筋 20t 砼 135m3屋面梯盖水箱模板 200m2钢筋 4t 砼 13m3一层填充砖墙内墙 25m3、外墙 18m3二层填充砖墙内墙 75m3、外墙 20m3三层填充砖墙内墙 75m3、外墙 20m3四层填充砖墙内墙 75m3、外墙 20m3五层填充砖墙内墙 75m3、外墙 20m3六层填充砖墙内墙 75m3、外墙 20m3七层填充砖墙内墙 75m3、外墙 20m3屋面栏杆栏板混凝土8m3、砌体 8m3楼层栏杆栏板混凝土30m3、砌体 458m3主体结构验收计划天数888888875777777810主体分部工程施工进度计划表施工进度05101520253035404550556065707580859095100105110115120注：填充墙的砌筑可数层同时同步进入施工，屋面栏杆、栏板也可在砌筑填充墙的时候同时插入施工，这样主体分部施工时间可缩短为100 天。

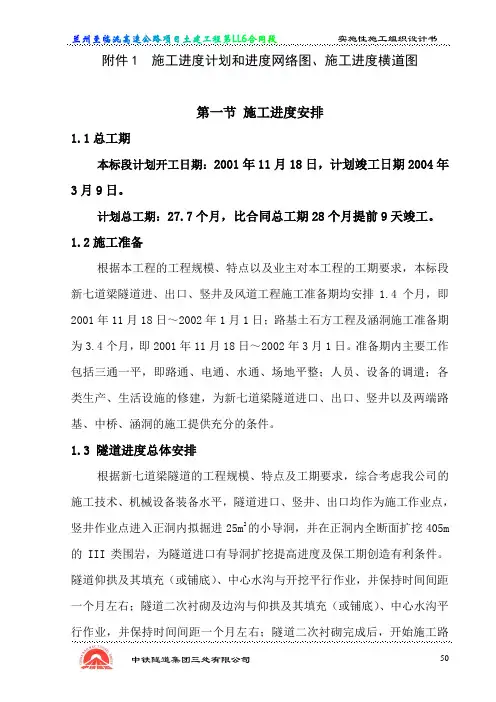

附件1 施工进度计划和进度网络图、施工进度横道图第一节施工进度安排1.1总工期本标段计划开工日期：2001年11月18日，计划竣工日期2004年3月9日。

计划总工期：27.7个月，比合同总工期28个月提前9天竣工。

1.2施工准备根据本工程的工程规模、特点以及业主对本工程的工期要求，本标段新七道梁隧道进、出口、竖井及风道工程施工准备期均安排1.4个月，即2001年11月18日～2002年1月1日；路基土石方工程及涵洞施工准备期为3.4个月，即2001年11月18日～2002年3月1日。

准备期内主要工作包括三通一平，即路通、电通、水通、场地平整；人员、设备的调遣；各类生产、生活设施的修建，为新七道梁隧道进口、出口、竖井以及两端路基、中桥、涵洞的施工提供充分的条件。

1.3 隧道进度总体安排根据新七道梁隧道的工程规模、特点及工期要求，综合考虑我公司的施工技术、机械设备装备水平，隧道进口、竖井、出口均作为施工作业点，竖井作业点进入正洞内拟掘进25m2的小导洞，并在正洞内全断面扩挖405m 的III类围岩，为隧道进口有导洞扩挖提高进度及保工期创造有利条件。

隧道仰拱及其填充（或铺底）、中心水沟与开挖平行作业，并保持时间间距一个月左右；隧道二次衬砌及边沟与仰拱及其填充（或铺底）、中心水沟平行作业，并保持时间间距一个月左右；隧道二次衬砌完成后，开始施工路面、侧沟及装修工程，以便缩短工期，满足本标段工期要求。

1.3.1隧道开挖及初期支护a、隧道进口段2485m（K21+440~K18+955）（其中无导洞K21+440~K20+160、有导洞K20+160~K18+955）开挖及初期支护进度计划：2002年1月1日～2003年11月30日计划工期：690个工作日进度指标（无导洞）：Ⅰ类围岩45m/月Ⅱ类围岩60m/月Ⅲ类围岩120m/月Ⅳ类围岩150m/月进度指标（有导洞）：Ⅰ类围岩90m/月Ⅱ类围岩120m/月Ⅲ类围岩200m/月Ⅳ类围岩220m/月b、竖井工区405m（K18+550~K18+955）导洞扩挖初期支护进度计划：2003年4月10日～2003年8月24日计划工期：135个工作日进度指标：Ⅲ类围岩90m/月c、隧道出口段1180m（K17+370～K18+550）开挖及初期支护进度计划：2002年1月1日～2002年11月15日计划工期：315个工作日进度指标：Ⅰ类围岩45m/月Ⅱ类围岩60m/月Ⅲ类围岩120m/月Ⅳ类围岩150m/月1.3.2隧道中心水沟、仰拱及其填充或铺底a、隧道进口段（K21+440～K18+550）隧道中心水沟、仰拱及其填充或铺底进度计划：2002年1月24日～2003年12月12日计划工期：678个工作日b、隧道出口段（K17+370～K18+550）隧道中心水沟、仰拱及其填充或铺底进度计划：2002年1月24日～2002年11月30日计划工期：306个工作日进度指标：受隧道开挖的影响，仰拱、铺底及中心水沟的施工进度与隧道开挖指标相同。
