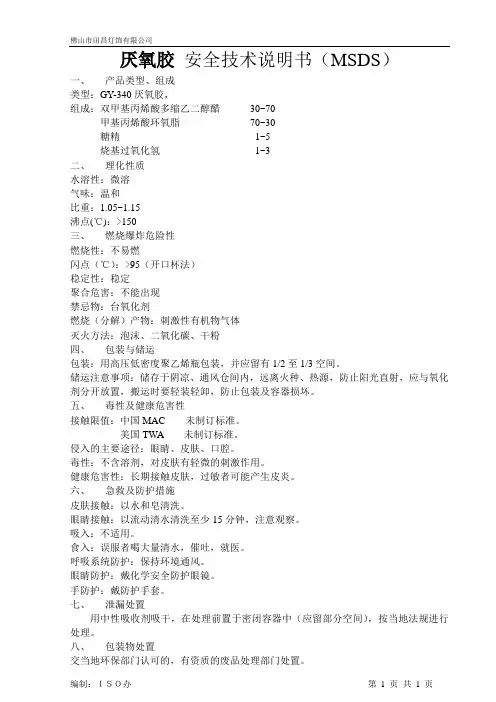

厌氧胶(MSDS)

佛山市田昌灯饰有限公司厌氧胶安全技术说明书（MSDS）一、产品类型、组成类型：GY-340厌氧胶，组成：双甲基丙烯酸多缩乙二醇醋30~70甲基丙烯酸环氧脂70~30糖精1~5烧基过氧化氢1~3二、理化性质水溶性：微溶气味：温和比重：1.05~1.15沸点(℃)：>150三、燃烧爆炸危险性燃烧性：不易燃闪点（℃）：>95（开口杯法）稳定性：稳定聚合危害：不能出现禁忌物：台氧化剂燃烧（分解）产物：刺激性有机物气体灭火方法：泡沫、二氧化碳、干粉四、包装与储运包装：用高压低密度聚乙烯瓶包装，并应留有1/2至1/3空间。

储运注意事项：储存于阴凉、通风仓间内，远离火种、热源，防止阳光直射，应与氧化剂分开放置，搬运时要轻装轻卸，防止包装及容器损坏。

五、毒性及健康危害性接触限值：中国MAC 未制订标准。

美国TWA 未制订标准。

侵入的主要途径：眼睛、皮肤、口腔。

毒性：不含溶剂，对皮肤有轻微的刺激作用。

健康危害性：长期接触皮肤，过敏者可能产生皮炎。

六、急救及防护措施皮肤接触：以水和皂清洗。

眼睛接触：以流动清水清洗至少15分钟，注意观察。

吸入：不适用。

食入：误服者喝大量清水，催吐，就医。

呼吸系统防护：保持环境通风。

眼睛防护：戴化学安全防护眼镜。

手防护：戴防护手套。

七、泄漏处置用中性吸收剂吸干，在处理前置于密闭容器中（应留部分空间），按当地法规进行处理。

八、包装物处置交当地环保部门认可的，有资质的废品处理部门处置。

编制：ＩＳＯ办第 1 页共 1 页。

厌氧胶特性分析和使用方法摘要：螺纹连接是装配重要连接形式之一，因具有简单、可靠、便于拆装的优点被广泛应用于航空航天领域。

螺纹连接在不采取任何防松措施的情况下，受到冲击、振动、温度等复杂环境因素影响，容易易出现预紧力下降造成螺纹松动导致质量隐患，因此，螺纹连接的牢固可靠在产品工作中起着至关重要的作用。

关键词：螺纹连接；厌氧胶；涂胶量为了提高螺纹连接的工作能力，保证螺纹连接牢固可靠，相关科研人员不断致力于螺纹连接防松方法的的研究，提出了基于螺纹副运动关系的防松措施，如采取厌氧胶、开口销加开槽螺母、锁紧保险钢丝等。

而厌氧胶早在1940年代开始研制，厌氧胶是依靠化学作用而产生的增强作用，这种防松方法属于化学防松，螺纹表面涂敷厌氧胶后，拧紧螺纹胶液挤压并填充在螺纹副之间的空隙，氧气浓度降低，厌氧胶自行固化并产生的聚合物将螺纹副粘接在一起，从而有效保证了螺纹的紧密连接可靠性，提高了产品的装配质量。

因其独特的厌氧固化特性，使其固化时间短、涂敷工艺简单、胶接强度范围广，被广泛应用于锁紧、密封、固持、粘接等技术领域。

1、厌氧胶在螺栓螺纹锁固、管路密封中得到广泛应用，厌氧胶液为绿色，渗透性较好且锁固强度高。

厌氧胶使用不当，会造成产品工作过程中，因受到冲击、振动、温度等复杂环境因素影响，出现螺纹松动问题，导致安全事故或质量隐患。

产品使用的紧固件螺纹副进行了不同的表面处理，如镀锌、镀镍、镀铜、镀二硫化钼等，且螺纹副之间的配合精度较高，因此，需针对液使用厌氧胶的特性进行试验分析研究。

2、厌氧胶涂胶量研究产品装配过程中，紧固件螺纹连接部位需涂敷厌氧胶，针对不同规格的螺纹，涂敷厌氧胶量是不同的，厌氧胶涂敷量过多，易产生多余物，特别是管路接头螺纹连接部位，装配过程中是严禁多余物的。

厌氧胶的涂敷量过少，会对降低螺纹锁固防松效果，所以，针对不同紧固件的螺纹规格，进行涂敷量的研究分析。

试验选取的M2~M64之间的螺纹规格，每种螺纹规格进行3~5组涂胶量试验，内外螺纹三进三出之后，检查其有效配合螺纹副表面厌氧胶的均布情况，螺纹副表面厌氧胶覆盖均匀且无残余厌氧胶的一组，确定最佳涂胶量。

厌氧胶科普小常识厌氧胶又名缺氧胶是一种特殊的胶粘剂主要成份为甲基丙烯酸双酯。

在有氧气的状态下保持液态在缺氧的情况下由自由基引发固化成性能良好的热固性固体从而达到螺纹锁固、管路密封、平面密封、圆柱型固持的作用代替弹簧垫片、麻丝等传统的密封工艺。

一、厌氧胶的使用方法1、清洗部件——用丙酮、棉纱等清洁好部件2、施胶——在外螺纹上涂上胶用胶量不要太多在2—3个螺纹距间均匀的涂上一圈密闭的胶液圈即可3、装配——旋合螺纹并拧紧至所需扭矩4、静置——静置30分钟后再投入使用完全固化达到最高强度要24小时以上。

二、厌氧胶的主要特点1、单组份、固化快、性能优、易操作2、具有良好的渗透性固化后有可靠的锁紧和密封性能3、固化后可耐溶剂耐燃料油、耐高低温、抗酸碱侵蚀4、不同强度、不同粘度适应不同工艺的使用要求5、不含溶剂毒性小非易燃易爆无公害。

三、厌氧胶的主要用途1、各种机械中螺纹件的锁紧防松和密封防漏可省去双螺帽或弹簧垫圈等2、螺纹管接头的密封防漏3、轴承、轴套、齿轮等简化装配可降低零件加工精度4、用于平面密封可降低接合面的加工要求密封耐压性能可靠。

四、厌氧胶的粘度厌氧胶粘度的测定按国标GB/T2794—1995胶粘剂粘度的测定旋转粘度计法。

注按国标要求粘度测定量在25℃±0.5℃的温度下测得因此厌氧胶标注的粘度是25℃的粘度值。

而厌氧胶的粘度随温度升高而降低随温度的降低而升高。

因此用户在使用厌氧胶的实际环境造成粘度改变和实验室测得的粘度是不一致。

但粘度的变化不会影响和改变厌氧胶良好的锁固和密封性能。

五、注意事项1、在下列情况下应使用促进剂A密封结合面的间隙大于0.25mm或管路螺纹啮合较松B密封面为惰性金属C固化时现场温度低于10℃D为加快厌氧胶的固化速度以尽早将设备投入运行。

涂胶前在两密封面上喷涂促进剂晾干约30秒后即可涂胶装配。

2、厌氧胶对ABS、聚苯乙烯、聚甲基丙烯酸酯等塑料有软化作用应避免在上述材质的工件中使用3、厌氧胶无毒使用时应尽量避免与皮肤接触不能入口若不慎溅入眼睛应迅速用大量清水冲洗并就医4、厌氧胶应置于25℃以下、避光干燥处贮存贮存期为二年5、用后盖严避免受到污染用剩的胶液莫倒回原瓶6、螺纹紧固件装配固化后一般情况下用普通工具大力拧开对于较大直径的螺纹紧固件当选用胶的强度较高用普通方法不能拆卸时可将螺纹啮合处加热至300℃左右趁热拆卸之。

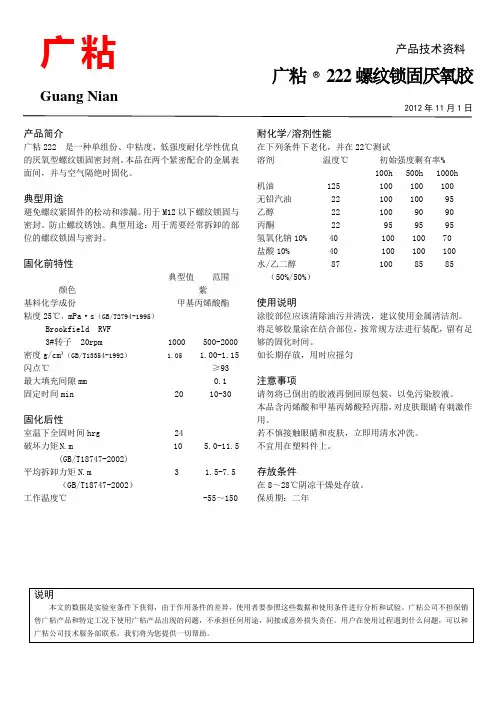

产品技术资料广粘 ®222螺纹锁固厌氧胶2012年11月1日产品简介广粘222 是一种单组份、中粘度、低强度耐化学性优良的厌氧型螺纹锁固密封剂。

本品在两个紧密配合的金属表面间，并与空气隔绝时固化。

典型用途避免螺纹紧固件的松动和渗漏。

用于M12以下螺纹锁固与密封。

防止螺纹锈蚀。

典型用途：用于需要经常拆卸的部位的螺纹锁固与密封。

固化前特性典型值 范围颜色 紫基料化学成份 甲基丙烯酸酯 粘度25℃，mPa ·s （GB/T2794-1995）Brookfield RVF 3#转子 20rpm 1000 500-2000 密度g/cm ³（GB/T13354-1992） 1.05 1.00-1.15 闪点℃ ≥93 最大填充间隙mm 0.1 固定时间min 20 10-30固化后性室温下全固时间hrg 24 破坏力矩N.m 10 5.0-11.5 (GB/T18747-2002)平均拆卸力矩N.m 3 1.5-7.5 （GB/T18747-2002）工作温度℃ -55～150耐化学/溶剂性能在下列条件下老化，并在22℃测试溶剂 温度℃ 初始强度剩有率% 100h 500h 1000h机油 125 100 100 100 无铅汽油 22 100 100 95 乙醇 22 100 90 90 丙酮 22 95 95 95 氢氧化钠10% 40 100 100 70 盐酸10% 40 100 100 100 水/乙二醇 87 100 85 85（50%/50%）使用说明涂胶部位应该清除油污并清洗，建议使用金属清洁剂。

将足够胶量涂在结合部位，按常规方法进行装配，留有足够的固化时间。

如长期存放，用时应摇匀注意事项请勿将已倒出的胶液再倒回原包装，以免污染胶液。

本品含丙烯酸和甲基丙烯酸羟丙脂，对皮肤眼睛有刺激作用。

若不慎接触眼睛和皮肤，立即用清水冲洗。

不宜用在塑料件上。

存放条件在8～28℃阴凉干燥处存放。
