下载文档原格式

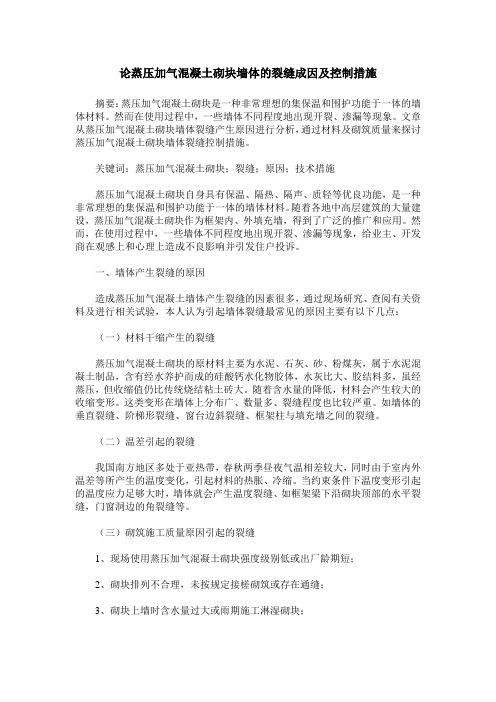

论蒸压加气混凝土砌块墙体的裂缝成因及控制措施摘要：蒸压加气混凝土砌块是一种非常理想的集保温和围护功能于一体的墙体材料。
然而在使用过程中，一些墙体不同程度地出现开裂、渗漏等现象。
文章从蒸压加气混凝土砌块墙体裂缝产生原因进行分析，通过材料及砌筑质量来探讨蒸压加气混凝土砌块墙体裂缝控制措施。
关键词：蒸压加气混凝土砌块；裂缝；原因；技术措施蒸压加气混凝土砌块自身具有保温、隔热、隔声、质轻等优良功能，是一种非常理想的集保温和围护功能于一体的墙体材料。
随着各地中高层建筑的大量建设，蒸压加气混凝土砌块作为框架内、外填充墙，得到了广泛的推广和应用。
然而，在使用过程中，一些墙体不同程度地出现开裂、渗漏等现象，给业主、开发商在观感上和心理上造成不良影响并引发住户投诉。
一、墙体产生裂缝的原因造成蒸压加气混凝土墙体产生裂缝的因素很多，通过现场研究、查阅有关资料及进行相关试验，本人认为引起墙体裂缝最常见的原因主要有以下几点：（一）材料干缩产生的裂缝蒸压加气混凝土砌块的原材料主要为水泥、石灰、砂、粉煤灰，属于水泥混凝土制品，含有经水养护而成的硅酸钙水化物胶体，水灰比大、胶结料多，虽经蒸压，但收缩值仍比传统烧结粘土砖大。
随着含水量的降低，材料会产生较大的收缩变形。
这类变形在墙体上分布广、数量多、裂缝程度也比较严重。
如墙体的垂直裂缝、阶梯形裂缝、窗台边斜裂缝、框架柱与填充墙之间的裂缝。
（二）温差引起的裂缝我国南方地区多处于亚热带，春秋两季昼夜气温相差较大，同时由于室内外温差等所产生的温度变化，引起材料的热胀、冷缩。
当约束条件下温度变形引起的温度应力足够大时，墙体就会产生温度裂缝、如框架梁下沿砌块顶部的水平裂缝，门窗洞边的角裂缝等。
（三）砌筑施工质量原因引起的裂缝1、现场使用蒸压加气混凝土砌块强度级别低或出厂龄期短；2、砌块排列不合理，未按规定接槎砌筑或存在通缝；3、砌块上墙时含水量过大或雨期施工淋湿砌块；4、未采用配套的专用砂浆；5、砌块缺棱掉角或对非标准砌块随意砍凿砌筑；6、砌体与混凝土柱之间没有拉结钢筋或拉结钢筋数量少，长度短；7、砌体日砌筑高度过大；8、梁底挤压砖位置砌筑间隔时间不够或顶砌不密实；9、门窗框与墙体之间嵌缝及防水处理不当；10、墙体开槽、孔洞预留、穿墙套管等部位填补处理不当。

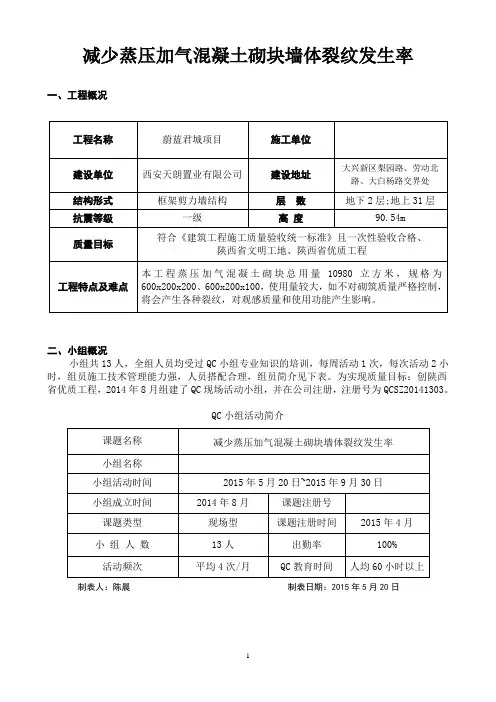

减少蒸压加气混凝土砌块墙体裂纹发生率一、工程概况二、小组概况小组共13人，全组人员均受过QC小组专业知识的培训，每周活动1次，每次活动2小时，组员施工技术管理能力强，人员搭配合理，组员简介见下表。
为实现质量目标：创陕西省优质工程，2014年8月组建了QC现场活动小组，并在公司注册，注册号为QCSZ20141303。
QC小组活动简介制表人：陈晨制表日期：2015年5月20日三、课题选择制图人：陈晨审核人：张弦日期：2015.5.252.江苏省苏中建设集团股份有限公司西安分公司第三QC小组选题理由四、现状调查2015年6月，我QC小组对我单位已施工的恒大绿洲、凯越大厦蒸压加气混凝土砌块墙体裂纹进行了仔细检查，共调查65个房间，124面蒸压加气混凝土砌块墙面，调查情况如下：质量问题调查频数统计表制表人：陈晨 制表日期：2015年6月10日从以上调查结果可以看出，平均每个房间产生裂纹2.17（141/65）条，平均每面蒸压加气混凝土砌块墙面出现裂纹1.14（141/124）条。
为进一步明确裂纹的主次，QC 小组成员通过运用排裂图统计来进一步分析，排列图如下：现状调查排列图制图人：陈晨 制图日期：2015年6月10日序号质量问题 频数（条）频率（%）累计频率（%）1 沉降、温度裂纹 93 66.0 66.02 深层竖向裂纹 20 14.2 80.23 砼与砌体交接处裂纹 10 7.1 87.34 门窗框与墙体之间及窗角裂纹 10 7.1 94.45 油漆层涂料裂纹5 3.5 97.96 其它 3 2.1 100 7合计141100频数（条）累计频率（%）从上图可看出，温度沉降裂纹所占频率最高（66%），所以温度沉降裂纹是蒸压加气混凝土砌块墙体裂纹的“症结”所在。
五、设定目标我们分析此问题的技术难度不大、通过方案调整、现场实施及管理手段可消除大部分缺陷，解决裂纹总数问题的80%，由此推算：目标值=141-141*0.8 =28（条）经过小组成员讨论，我们确定本次QC活动的质量目标65个房间，124面蒸压加气混凝土砌块墙面裂纹总数控制在28条以内，见下图。

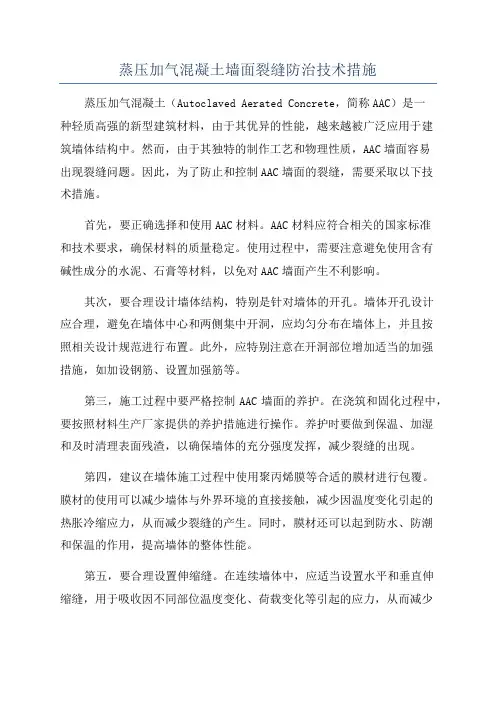

蒸压加气混凝土墙面裂缝防治技术措施蒸压加气混凝土（Autoclaved Aerated Concrete，简称AAC）是一种轻质高强的新型建筑材料，由于其优异的性能，越来越被广泛应用于建筑墙体结构中。
然而，由于其独特的制作工艺和物理性质，AAC墙面容易出现裂缝问题。
因此，为了防止和控制AAC墙面的裂缝，需要采取以下技术措施。
首先，要正确选择和使用AAC材料。
AAC材料应符合相关的国家标准和技术要求，确保材料的质量稳定。
使用过程中，需要注意避免使用含有碱性成分的水泥、石膏等材料，以免对AAC墙面产生不利影响。
其次，要合理设计墙体结构，特别是针对墙体的开孔。
墙体开孔设计应合理，避免在墙体中心和两侧集中开洞，应均匀分布在墙体上，并且按照相关设计规范进行布置。
此外，应特别注意在开洞部位增加适当的加强措施，如加设钢筋、设置加强筋等。
第三，施工过程中要严格控制AAC墙面的养护。
在浇筑和固化过程中，要按照材料生产厂家提供的养护措施进行操作。
养护时要做到保温、加湿和及时清理表面残渣，以确保墙体的充分强度发挥，减少裂缝的出现。
第四，建议在墙体施工过程中使用聚丙烯膜等合适的膜材进行包覆。
膜材的使用可以减少墙体与外界环境的直接接触，减少因温度变化引起的热胀冷缩应力，从而减少裂缝的产生。
同时，膜材还可以起到防水、防潮和保温的作用，提高墙体的整体性能。
第五，要合理设置伸缩缝。
在连续墙体中，应适当设置水平和垂直伸缩缝，用于吸收因不同部位温度变化、荷载变化等引起的应力，从而减少墙体的开裂。
伸缩缝的设计应遵循相关的设计规范和要求，并在施工过程中进行实施。
最后，重视施工质量管理。
AAC墙体的施工质量影响着墙体的稳定性和耐久性。
因此，在施工过程中要进行严格的质量管理，确保墙体的尺寸、强度、养护等工艺要求得到满足。
同时，要加强施工中的质量检测，及时发现并处理施工中的质量问题，从根本上减少裂缝的发生。
综上所述，采取上述技术措施可以有效地防止和控制AAC墙面的裂缝问题。

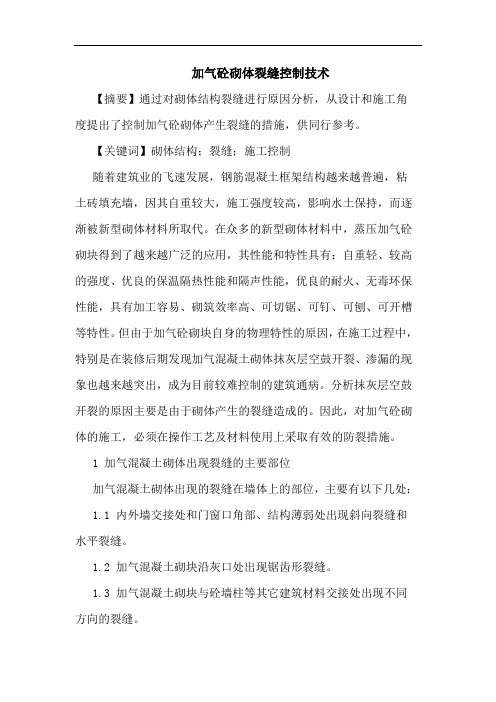

加气砼砌体裂缝控制技术【摘要】通过对砌体结构裂缝进行原因分析，从设计和施工角度提出了控制加气砼砌体产生裂缝的措施，供同行参考。
【关键词】砌体结构；裂缝；施工控制随着建筑业的飞速发展，钢筋混凝土框架结构越来越普遍，粘土砖填充墙，因其自重较大，施工强度较高，影响水土保持，而逐渐被新型砌体材料所取代。
在众多的新型砌体材料中，蒸压加气砼砌块得到了越来越广泛的应用，其性能和特性具有：自重轻、较高的强度、优良的保温隔热性能和隔声性能，优良的耐火、无毒环保性能，具有加工容易、砌筑效率高、可切锯、可钉、可刨、可开槽等特性。
但由于加气砼砌块自身的物理特性的原因，在施工过程中，特别是在装修后期发现加气混凝土砌体抹灰层空鼓开裂、渗漏的现象也越来越突出，成为目前较难控制的建筑通病。
分析抹灰层空鼓开裂的原因主要是由于砌体产生的裂缝造成的。
因此，对加气砼砌体的施工，必须在操作工艺及材料使用上采取有效的防裂措施。
1 加气混凝土砌体出现裂缝的主要部位加气混凝土砌体出现的裂缝在墙体上的部位，主要有以下几处：1.1 内外墙交接处和门窗口角部、结构薄弱处出现斜向裂缝和水平裂缝。
1.2 加气混凝土砌块沿灰口处出现锯齿形裂缝。
1.3 加气混凝土砌块与砼墙柱等其它建筑材料交接处出现不同方向的裂缝。
1.4 后砌筑的施工洞口出现裂缝。
1.5 女儿墙的根部、转角处。
2 加气混凝土砌体体出现裂缝的主要原因（不含基础变形因素）2.1 与砌块的产品质量有关。
加气砼砌块本身是轻质砌块，抗剪力低，线变形系数大，是红砖砌体的2倍，在外力作用下很容易产生剪切破坏。
另外不同的使用条件都可能产生变形裂缝，如：砌块成型后养护时间短即上墙使用；季节变化产生的温差（尤其是在北方地区更明显）；砌体各部位由于组合朝向的不同等因素都会造成砌体结构产生裂缝。
2.2 与砌体在施工过程中造成的开裂有很大的因素：2.2.1 砌体墙身超长超高，应当设加强处理措施而未设置或者加强处理措施不当；2.2.2 砌体大部分采用普通砂浆，灰缝过宽不饱满，与砌块结合差；2.2.3 砌块使用前含水率过高、收缩大；2.2.4 施工洞口、门窗洞口等薄弱环节和与混凝土墙体界面及接缝处缺乏加强或构造措施；2.2.5 在墙体上开凿线槽、施工洞填补方法不当。

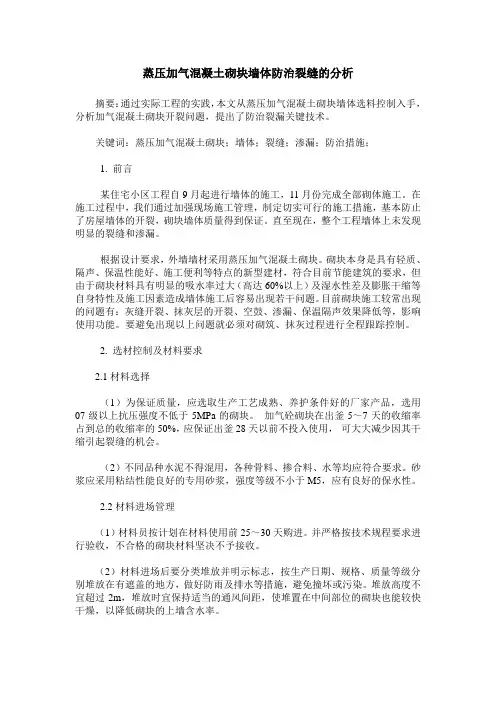

蒸压加气混凝土砌块墙体防治裂缝的分析摘要：通过实际工程的实践，本文从蒸压加气混凝土砌块墙体选料控制入手，分析加气混凝土砌块开裂问题，提出了防治裂漏关键技术。
关键词：蒸压加气混凝土砌块；墙体；裂缝；渗漏；防治措施；1. 前言某住宅小区工程自9月起进行墙体的施工，11月份完成全部砌体施工。
在施工过程中，我们通过加强现场施工管理，制定切实可行的施工措施，基本防止了房屋墙体的开裂，砌块墙体质量得到保证。
直至现在，整个工程墙体上未发现明显的裂缝和渗漏。
根据设计要求，外墙墙材采用蒸压加气混凝土砌块。
砌块本身是具有轻质、隔声、保温性能好、施工便利等特点的新型建材，符合目前节能建筑的要求，但由于砌块材料具有明显的吸水率过大（高达60%以上）及湿水性差及膨胀干缩等自身特性及施工因素造成墙体施工后容易出现若干问题。
目前砌块施工较常出现的问题有：灰缝开裂、抹灰层的开裂、空鼓、渗漏、保温隔声效果降低等，影响使用功能。
要避免出现以上问题就必须对砌筑、抹灰过程进行全程跟踪控制。
2. 选材控制及材料要求2.1材料选择（1）为保证质量，应选取生产工艺成熟、养护条件好的厂家产品，选用07级以上抗压强度不低于5MPa的砌块。
加气砼砌块在出釜5～7天的收缩率占到总的收缩率的50%，应保证出釜28天以前不投入使用，可大大减少因其干缩引起裂缝的机会。
（2）不同品种水泥不得混用，各种骨料、掺合料、水等均应符合要求。
砂浆应采用粘结性能良好的专用砂浆，强度等级不小于M5，应有良好的保水性。
2.2材料进场管理（1）材料员按计划在材料使用前25～30天购进。
并严格按技术规程要求进行验收，不合格的砌块材料坚决不予接收。
（2）材料进场后要分类堆放并明示标志，按生产日期、规格、质量等级分别堆放在有遮盖的地方，做好防雨及排水等措施，避免撞坏或污染。
堆放高度不宜超过2m，堆放时宜保持适当的通风间距，使堆置在中间部位的砌块也能较快干燥，以降低砌块的上墙含水率。

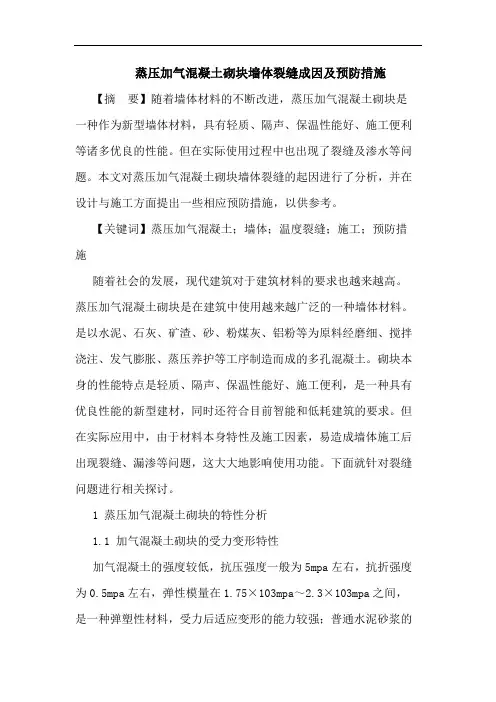

蒸压加气混凝土砌块墙体裂缝成因及预防措施【摘要】随着墙体材料的不断改进，蒸压加气混凝土砌块是一种作为新型墙体材料，具有轻质、隔声、保温性能好、施工便利等诸多优良的性能。
但在实际使用过程中也出现了裂缝及渗水等问题。
本文对蒸压加气混凝土砌块墙体裂缝的起因进行了分析，并在设计与施工方面提出一些相应预防措施，以供参考。
【关键词】蒸压加气混凝土；墙体；温度裂缝；施工；预防措施随着社会的发展，现代建筑对于建筑材料的要求也越来越高。
蒸压加气混凝土砌块是在建筑中使用越来越广泛的一种墙体材料。
是以水泥、石灰、矿渣、砂、粉煤灰、铝粉等为原料经磨细、搅拌浇注、发气膨胀、蒸压养护等工序制造而成的多孔混凝土。
砌块本身的性能特点是轻质、隔声、保温性能好、施工便利，是一种具有优良性能的新型建材，同时还符合目前智能和低耗建筑的要求。
但在实际应用中，由于材料本身特性及施工因素，易造成墙体施工后出现裂缝、漏渗等问题，这大大地影响使用功能。
下面就针对裂缝问题进行相关探讨。
1 蒸压加气混凝土砌块的特性分析1.1 加气混凝土砌块的受力变形特性加气混凝土的强度较低，抗压强度一般为5mpa左右，抗折强度为0.5mpa左右，弹性模量在1.75×103mpa～2.3×103mpa之间，是一种弹塑性材料，受力后适应变形的能力较强；普通水泥砂浆的强度一般在几十兆帕以上，弹性模量在2.3mpa～2.6104mpa之间，其适应变形的能力较弱。
1.2 蒸压加气混凝土砌块的干缩湿胀特性蒸压加气混凝土的体积安定性受湿度变化影响较大，它吸湿膨胀，干燥收缩，当其收缩应力超过制品抗拉强度或砌体黏结强度时，砌块本身或墙体接缝处就会出现裂缝。
1.3 加气混凝土砌块的热胀冷缩特性加气混凝土的导热系数一般在0.081w/m·k～0.29w/m·k之间，因温变的线膨胀系数为8×10-6mm/m·℃，而普通抹灰砂浆的导热系数约为0.93w/m·k，线膨胀系数为10-4mm/m·℃左右。

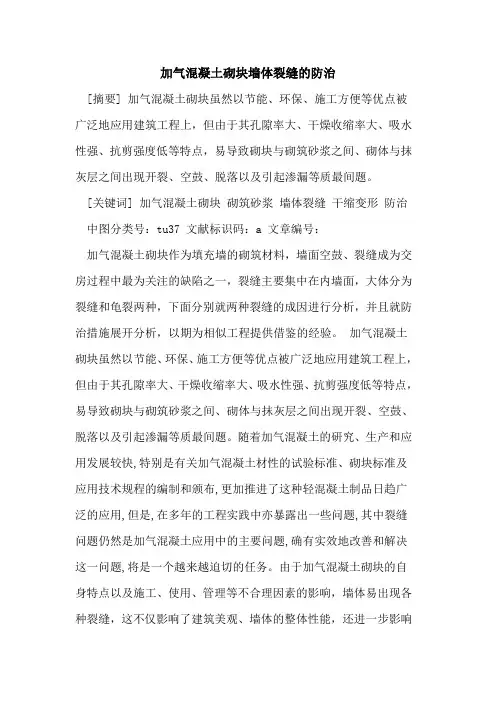

加气混凝土砌块墙体裂缝的防治[摘要] 加气混凝土砌块虽然以节能、环保、施工方便等优点被广泛地应用建筑工程上，但由于其孔隙率大、干燥收缩率大、吸水性强、抗剪强度低等特点，易导致砌块与砌筑砂浆之间、砌体与抹灰层之间出现开裂、空鼓、脱落以及引起渗漏等质最间题。
[关键词] 加气混凝土砌块砌筑砂浆墙体裂缝干缩变形防治中图分类号：tu37 文献标识码：a 文章编号：加气混凝土砌块作为填充墙的砌筑材料，墙面空鼓、裂缝成为交房过程中最为关注的缺陷之一，裂缝主要集中在内墙面，大体分为裂缝和龟裂两种，下面分别就两种裂缝的成因进行分析，并且就防治措施展开分析，以期为相似工程提供借鉴的经验。
加气混凝土砌块虽然以节能、环保、施工方便等优点被广泛地应用建筑工程上，但由于其孔隙率大、干燥收缩率大、吸水性强、抗剪强度低等特点，易导致砌块与砌筑砂浆之间、砌体与抹灰层之间出现开裂、空鼓、脱落以及引起渗漏等质最间题。
随着加气混凝土的研究、生产和应用发展较快,特别是有关加气混凝土材性的试验标准、砌块标准及应用技术规程的编制和颁布,更加推进了这种轻混凝土制品日趋广泛的应用,但是,在多年的工程实践中亦暴露出一些问题,其中裂缝问题仍然是加气混凝土应用中的主要问题,确有实效地改善和解决这一问题,将是一个越来越迫切的任务。
由于加气混凝土砌块的自身特点以及施工、使用、管理等不合理因素的影响，墙体易出现各种裂缝，这不仅影响了建筑美观、墙体的整体性能，还进一步影响建筑物的使用寿命。
因而，在加气混凝土砌块应用越来越广泛的形势下，防治加气混凝土砌块墙体裂缝就成为时下急需解决的一个宜大间题。
因此为了更好地推广使用加气混凝土砌块这种新型墙体材料，就必须首先解决墙体的裂缝问题。
加气混凝土砌块墙体的裂缝特征经调查发现，加气混凝土砌块墙体裂缝的出现与季节的变化有关，大多数在砌筑后的第二年春夏之交开始出现，其后的2~3年里裂缝不断出现之后基本稳定。
也有个别工程在墙体砌筑完成后仅1 -3个月就出现开裂。
工程建设QC小组成果申报材料（二00九年度）减少蒸压轻质砂加气混凝土(AAC)砌块墙体裂缝安徽华力建设集团有限公司省立儿童医院QC小组二零零九年四月目录一、工程简介 (2)二、小组简介 (2)三、选题理由 (3)四、现状调查 (3)五、目标设定及可行性分析 (5)六、原因分析 (5)七、确定要因 (7)八、制定对策 (9)九、对策实施 (10)十、效果检查 (13)十一、巩固措施 (15)十二、总结和下一步打算 (16)十三、附件 (18)一、工程概况安徽省省立儿童医院门诊、住院综合楼，位于合肥市桐城南路与望江东路交口东南侧，总建筑面积25828㎡，地下一层，地上十五层，框架剪力墙结构。
工程内隔墙墙体材料采用蒸压轻质砂加气砼（AAC）砌块，砌块规格600×240×120和600×240×200，强度等级A3.5，砌体总量约15100㎡。
二、小组简介成员高级技工高中瓦工班长男张军7成员工程师大专施工员男吴晓明6成员工程师大专质检员男杨子生5成员工程师大专技术负责人男程永灿4成员工程师大专项目经理男常前春3副组长高工研究生总工程师男赵学军2组长工程师大专质量负责人男钟金玉1小组分工职称学历职务性别姓名序号14次活动次数2008．11～2009.2活动时间40小组平均年龄7人小组人数2008.10课题注册现场型小组类型减少蒸压轻质砂加气砼（AAC ）砌块墙体裂缝课题名称安徽华力建设集团有限公司省立儿童医院门诊、住院综合楼项目QC 小组小组名称制表人：钟金玉制表日期：2008年11月10日三、选题理由减少蒸压轻质砂加气混凝土砌块墙体裂缝根据以往多项工程施工经验，裂缝是AAC砌块墙体的质量通病，如何减少墙体开裂，把裂缝减少到最低程度，是确保墙体质量的关键。
本工程AAC砼砌块墙体工程量大，质量控制的好坏将直接影响工程的总体质量。
通过小组的工作，积累AAC砼砌块墙体施工经验，努力提高公司的施工技术水平及质量管理水平。
AAC砌块作为新型墙体材料目前在工程上应用日趋广泛，但存在许多技术问题有待于研究完善。
制表人：赵学军制表日期：2008年11月10日四、现状调查2008年8月，我公司对已施工完成的舒城县万福庄园莲花苑L-14楼AAC 砌块墙体裂缝进行了仔细检查，共调查30个房间，墙面面积600㎡，对出现的裂缝情况统计如下：100100118合计71001.72其它698.31.72油漆层涂料596.62.53门窗框与墙体之间及窗角裂缝494.112.715砼与砌体交接处裂缝381.435.642深层竖向裂缝245.845.854表层裂缝1累计频率（%）频率（%）数量（条）调查项目序号制表人：杨子生制表日期：2008年11月11日10203040506070809010045.8%深层竖向裂缝 （结构缝）砼与砌体交接处裂缝门窗框与墙体之间及窗角裂缝油漆层裂缝122436486072849610812081.4%94.1%96.6%98.3%153224254频数（点）累计频率(%)N:118制图人：程永灿 制图日期：2008年11月12日从以上调查结果可以看出，平均每个房间（20㎡）墙面产生裂缝3.9条。
为进一步明确裂缝的主次，QC 小组成员通过运用排裂图统计来进一步分析产生的原因，排列图如下：从上图可看出，表层裂缝、深层竖向裂缝（结构缝）、不同墙体材料交接处裂缝是主要裂缝，是QC活动中控制的重点。
为此，我小组把表层裂缝、深层竖向裂缝（结构缝）的控制作为本次活动的切入点。
五、目标设定及可行性分析（一）确定目标值：每600㎡墙面裂缝总数控制在30条以内。
目标实现状柱图制图人：杨子生制图日期：2008年11月12日（二）目标可行性分析1、根据前面调查结果，本次目标裂缝减少74.6%。
2、计划从设计变更和施工方法两方面入手，采取有效措施，控制裂缝产生，效果预计会较理想。
3、项目部制定严格的质量管理制度。
本工程为公司重点创“黄山杯”项目，公司质量技术部门对本项目高度重视、并密切配合项目部开展工作。
4、项目部在选择施工班组时着重考虑选择具有丰富相关施工经验的班组。
综合以上四条，我们认为通过小组的努力是能够实现目标的。
六、原因分析针对表面裂缝，经过小组成员的分析、讨论，列出各影响因素，制作了以下关联图：砼砌块墙体面层裂缝施工人员水平低技术交底不到位操作人员责任心不强操作工人技术不熟练缺少切割机具砌块直接砍断手工对墙体开槽施工材料不合格普通砂浆代替专用粘接剂砌块出厂龄期不到砌块进场后遭水浸泡专用粘接剂不合格砌块不合格施工方法不当，灰缝过大材料堆放环境不佳堆放没有防水措施墙体的加强措施不到位加强网未钉好界面剂漏刷配合比不当搅拌时间不够制图人：钟金玉日期:2008年11月13日深层竖向裂缝（结构缝）产生的原因：小组成员把出现问题的原因按照人、机、料、法、环及各个控制环节层层分解至未端因素，分析绘制鱼刺图如下：材料方法七、要因确认（1）表层裂缝要因确认表要因张军调查分析砼砌体与一般砖砌体及砼表面处理不一样，所以较难把握加强纤维网未钉好13要因张军调查分析漏刷处与砌体粘结不好，易空鼓开裂AAC 专用界面剂喷涂不匀12要因钟金玉调查分析砌块含水率越高，砌筑后干缩变形越大。
须设专门堆放场堆放没有防水措施11非要因吴晓明现场调查现场砌块堆放场在楼板上砌块进场后遭水浸泡10要因钟金玉现场调查每次材料进场须提供合格证、强度报告，经现场监理人员和管理人员严格核对检查砌块出厂龄期未到9非要因常前春现场调查粘接剂搅拌时间不小于180秒粘接剂搅拌时间不够8非要因杨子生现场调查选用与AAC 砌块相融的专用粘接剂普通砂浆代替专用粘接剂7要因杨子生现场调查电子计量、专人负责，配合比能准确控制专用粘接剂配合比不当6非要因吴晓明现场调查安装班组配备了专用电动小型开槽机或专用镂槽器手工对墙体开槽5非要因梁富起现场调查现场已配备6台圆盘锯，能满足施工切割需要，只要检查交底到位，机械切割能保证砌块直接砍断4要因梁富起现场调查工人对砌筑工艺流程、产品性能掌握不熟练。
操作工人技术不熟练3非要因赵学军现场调查奖罚明确，本工程均是固定员工，有较强责任心操作人员责任心不强2非要因程永灿现场调查已制定技术交底制度，对每个操作工人均详细交底技术交底不到位1结论负责人确认方法确认内容末端因素序号制表人：常前春日期: 2008年11月14日（2）深层竖向裂缝要因确认表非要因梁富起现场调查小组成员现场检查，采用太阳灯照明，光线良好夜间或黑暗处施工照明不够14非要因常前春现场调查现场砌块堆放场在楼板上砌块堆放场地差13非要因程永灿现场调查现场检查，发现专用砌筑工具配备满足砌筑需要未用专用砌筑工具12要因钟金玉现场检查先采用PE 棒再填充PU 发泡剂或聚合物砂浆填实梁底未填嵌密实11要因张军现场检查现场随机抽查10处，合格7处粘接剂灰缝过大，灰缝不饱满10非要因梁富起统计分析调查以往工程质量验收资料，通缝合格率为90%以上通缝现象9要因杨子生统计分析现场随机抽检20处，有6处不合格，不合格达30%L 型铁件漏设或拉接不牢8要因吴晓明调查分析墙体过长，温度应力作用下容易开裂构造柱间距过大7非要因常前春现场调查水泥从正规厂家进货，专人负责采购、监理工程师对材料进行验收也十分严格水泥不合格6要因杨子生现场调查电子计量、专人负责，配合能准确控制粘接剂配合比不当5要因钟金玉现场调查从正规厂家进货，专人负责采购、监理工程师对材料进行验收也十分严格砌块出厂龄期未到4非要因程永灿现场调查已制定技术交底制度，对每个操作工人均详细交底技术交底不到位3非要因梁富起现场调查有民工学校，每周教育受教育程度低2非要因赵学军现场调查已规定培训时间，形成培训制度培训情况差1结论负责人确认方法确认内容末端因素序号制表人：常前春日期：2008 年11月14日八、制定对策根据要因分析结果，制定对策如下：2008.11施工现场梁富起1、厂家提供粘接剂合格证及检测报告2、现场见证取样复试3、按厂家说明进行配比保证粘接剂质量按包装要求进行配合比专用粘接剂配合比不当102008.11施工现场钟金玉1、厂家提供产品合格证及检测报告2、现场见证取样复试保证砌块强度质量加强材料检测砌块出厂龄期未到92009.1施工现场杨子生1、采用机械喷涂2、喷涂后专人检查，发现漏喷及时补喷3、加强工序交接检查，未喷界面剂处，不得粉刷。
喷涂均匀且不漏喷采有机器喷涂界面剂界面剂漏喷或喷涂不匀82008.12施工现场张军1、采用300mm 宽纤维网格布，绷紧后分别固定在砼与砌体的底灰上2、用专用粘接剂粘贴，保证网片粘结牢固加强网牢固、平整纤维网格布采用专用粘接剂粘贴加强网未钉好72009.1施工现场钟金玉采用PU 发泡剂或聚合物砂浆填实。
梁底填嵌密实改变传统施工方法梁底未填嵌密实62008.12施工现场张军1、采用刮勺法施工，灰缝控制在3mm 以内2、专用粘结剂检测，不合格粘接剂不得用于砌筑。
饱满度达到90%以上改革施工工艺粘接剂灰缝过大或灰缝不饱满52008.12施工现场杨子生1、定制专用拉结L 型铁件2、加强交底和过程检查。
确保L 型铁件位置准确、牢固采用射钉枪专用L 型铁件L 型铁件拉接不牢42008.12施工现场吴晓明1、与设计联系，变更设计，使构造柱、圈梁间距不大于4m2、施工时加强技术复核，确保构造柱位置准确。
保证构造柱、圈梁间距不大于4m 调整构造柱、圈梁间距构造柱、圈梁间距过大32008.11施工现场常前春1、现场搭设专用堆放棚2、材料进场后及时运至砌筑地点3、露天堆放用彩条布遮盖。
保持材料在砌筑前的含水率控制材料堆放的防水措施堆放没有防水措施22008.11施工现场赵学军1、选调技术高、熟练的职工2、邀请厂家专业来现场培训指导产品性能3、严格控制灰缝厚度3mm 以内使操作工人技术熟练培训和指导操作工人技术不熟练1时间地点负责人措施目标对策要因序号制表人：赵学军日期：2008 年11月14日九、对策实施实施一：培训和指导1、选调技术、经验都相对较足的工人师傅进行砌筑工作。
2、邀请AAC砌块厂专业人员对操作人员集中进行技术交底和培训，掌握施工要点和难点。
3、在砌体开始施工之前，请公司总工和技术人员来工地向职工讲解关于AAC砌块的砌筑知识。
4、砌筑过程中操作人员严格控制灰缝厚度，保证灰缝厚度为2～3mm。
实施效果：经培训和指导后，职工的砌筑技能明显提高，对砌体的薄层砌筑质量要求也已明确。
实施二：控制材料堆放的防水措施1、在现场搭设了二个专用堆放棚。
2、材料进场后及时运送到砌筑地点。
3、露天堆放用彩条布遮盖。
实施效果：采用以上三条措施后，材料在砌筑前的含水率控制在15%以下。
