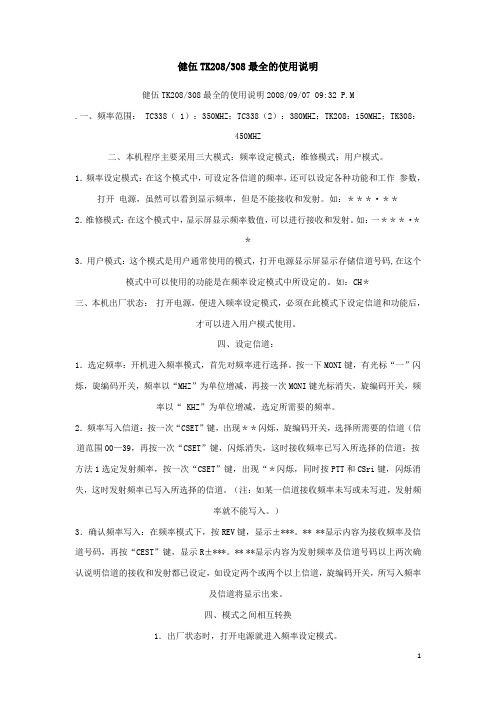

健伍TK208,308最全的使用说明
健伍TK208/308最全的使用说明健伍TK208/308最全的使用说明2008/09/07 09:32 P.M.一、频率范围： TC338（ 1）：350MHZ；TC338（2）：380MHZ；TK208：150MHZ；TK308：450MHZ二、本机程序主要采用三大模式：频率设定模式；维修模式；用户模式。
1．频率设定模式：在这个模式中，可设定各信道的频率，还可以设定各种功能和工作参数，打开电源，虽然可以看到显示频率，但是不能接收和发射。
如：＊＊＊·＊＊2．维修模式：在这个模式中，显示屏显示频率数值，可以进行接收和发射。
如：一＊＊＊·＊＊3．用户模式：这个模式是用户通常使用的模式，打开电源显示屏显示存储信道号码,在这个模式中可以使用的功能是在频率设定模式中所设定的。
如：CH＊三、本机出厂状态：打开电源，便进入频率设定模式，必须在此模式下设定信道和功能后，才可以进入用户模式使用。
四、设定信道：1．选定频率：开机进入频率模式，首先对频率进行选择。
按一下MONI键，有光标“一”闪烁，旋编码开关，频率以“MHZ”为单位增减，再接一次MONI键光标消失，旋编码开关，频率以“ KHZ”为单位增减，选定所需要的频率。
2．频率写入信道：按一次“CSET”键，出现＊＊闪烁，旋编码开关，选择所需要的信道（信道范围00—39，再按一次“CSET”键，闪烁消失，这时接收频率已写入所选择的信道；按方法1选定发射频率，按一次“CSET”键，出现“＊闪烁，同时按PTT和CSri键，闪烁消失，这时发射频率已写入所选择的信道。
（注：如某一信道接收频率未写或未写进，发射频率就不能写入。
）3．确认频率写入：在频率模式下，按REV键，显示±***。
** **显示内容为接收频率及信道号码，再按“CEST”键，显示R±***。
** **显示内容为发射频率及信道号码以上两次确认说明信道的接收和发射都已设定，如设定两个或两个以上信道，旋编码开关，所写入频率及信道将显示出来。
建伍TK-208手持对讲机
一、解频（有开壳或不开壳两法） １）开壳解频方法：去掉机背四螺丝，抽出电池，左手掐压面板那半部的机壳两侧，然后轻轻向外扳开后半部机壳。在分开的前半部电路板右上角，可看到标有ＣＨＯＦＦ（解频）字串的两个圆形敷铜裸点Ａ和Ｂ，其中Ｂ为接地端（如下图）。此时只要插上电池，用小镊子短路ＡＢ两点，并保持住，然后开机，液晶屏面的显示转为频率数字，即告频道解开。２）不开壳解频方法：挑开左侧发射按键皮封，取出按键电路板，于洞孔内的按键板插座上方缝隙中，可斜视到前半部分电路板顶部的两个圆形敷铜裸点（靠外侧触点为Ａ），用小镊子的尖部抵住Ａ点，再用镊子边侧靠在金属屏蔽框上（相当于接地），并保持住，然后开机，屏面转为频率数字，即告解频成功。
三、存储 频率调整完毕，按动ＣＳＥＴ键，屏右角跳出两位闪动的频道数码，旋动频道选择钮，调到欲存频道后，再按一次ＣＳＥＴ键做一预存，此时频道码消失，然后再按住ＰＴＴ键并加按两次ＣＳＥＴ键，正常时应听到高低两声音响，即告频点存储成功。在进行下一频点置储时，则重复二、三项操作即可。
四、锁频 当所有频点置储完毕，请关机，然后再同时按住ＰＴＴ和ＲＥＶ键并开机，屏面若只显示频道数码，即告锁频成功。此时便可用频道钮试试所存频道是否都在，按一按ＰＴＴ键试试能否发射，若不正常，应从头再来。
21 重拨号功能 ON ON或OFF
22 缩位拨号功能 ON ON或OFF
23 自动发出DTMF码功能 ON ON或OFF
24 16制式键盘选择 ON ON或OFF
25 倒频功能 ON ON或OFF
Байду номын сангаас
10 群呼“王码”选择 OFF OFFABCDEF
11 禁发功能 ON ON或OFF
12 发射定时器 900s 900s、30s、60s、90s
三、存储 频率调整完毕，按动ＣＳＥＴ键，屏右角跳出两位闪动的频道数码，旋动频道选择钮，调到欲存频道后，再按一次ＣＳＥＴ键做一预存，此时频道码消失，然后再按住ＰＴＴ键并加按两次ＣＳＥＴ键，正常时应听到高低两声音响，即告频点存储成功。在进行下一频点置储时，则重复二、三项操作即可。
四、锁频 当所有频点置储完毕，请关机，然后再同时按住ＰＴＴ和ＲＥＶ键并开机，屏面若只显示频道数码，即告锁频成功。此时便可用频道钮试试所存频道是否都在，按一按ＰＴＴ键试试能否发射，若不正常，应从头再来。
21 重拨号功能 ON ON或OFF
22 缩位拨号功能 ON ON或OFF
23 自动发出DTMF码功能 ON ON或OFF
24 16制式键盘选择 ON ON或OFF
25 倒频功能 ON ON或OFF
Байду номын сангаас
10 群呼“王码”选择 OFF OFFABCDEF
11 禁发功能 ON ON或OFF
12 发射定时器 900s 900s、30s、60s、90s

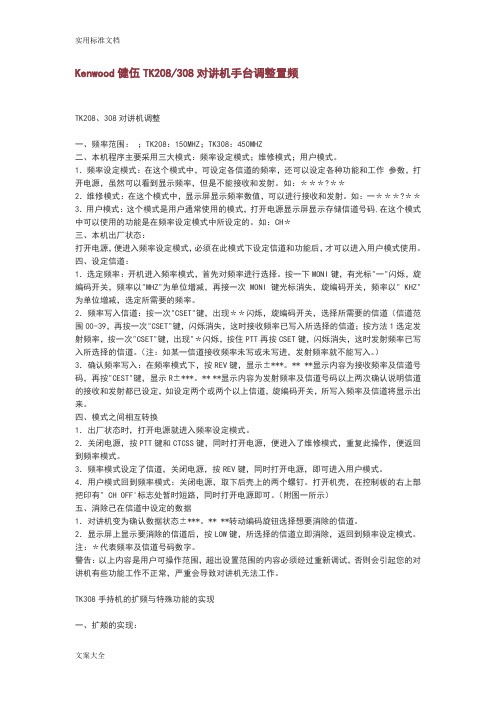

Kenwood健伍TK208_308对讲机手台调整置频
Kenwood健伍TK208/308对讲机手台调整置频TK208、308对讲机调整一、频率范围：；TK208：150MHZ；TK308：450MHZ二、本机程序主要采用三大模式：频率设定模式；维修模式；用户模式。
1．频率设定模式：在这个模式中，可设定各信道的频率，还可以设定各种功能和工作参数，打开电源，虽然可以看到显示频率，但是不能接收和发射。
如：＊＊＊?＊＊2．维修模式：在这个模式中，显示屏显示频率数值，可以进行接收和发射。
如：一＊＊＊?＊＊3．用户模式：这个模式是用户通常使用的模式，打开电源显示屏显示存储信道号码,在这个模式中可以使用的功能是在频率设定模式中所设定的。
如：CH＊三、本机出厂状态：打开电源，便进入频率设定模式，必须在此模式下设定信道和功能后，才可以进入用户模式使用。
四、设定信道：1．选定频率：开机进入频率模式，首先对频率进行选择。
按一下MONI键，有光标"一"闪烁，旋编码开关，频率以"MHZ"为单位增减，再接一次MONI键光标消失，旋编码开关，频率以" KHZ"为单位增减，选定所需要的频率。
2．频率写入信道：按一次"CSET"键，出现＊＊闪烁，旋编码开关，选择所需要的信道（信道范围00-39，再按一次"CSET"键，闪烁消失，这时接收频率已写入所选择的信道；按方法1选定发射频率，按一次"CSET"键，出现"＊闪烁，按住PTT再按CSET键，闪烁消失，这时发射频率已写入所选择的信道。
（注：如某一信道接收频率未写或未写进，发射频率就不能写入。
）3．确认频率写入：在频率模式下，按REV键，显示±***。
** **显示内容为接收频率及信道号码，再按"CEST"键，显示R±***。
** **显示内容为发射频率及信道号码以上两次确认说明信道的接收和发射都已设定，如设定两个或两个以上信道，旋编码开关，所写入频率及信道将显示出来。
建伍TK-208对讲机的解频、置频、存储和锁频
建伍TK-208对讲机的解频、置频、存储和锁频下面将TK-208对讲机的解频、置频、存储和锁频方法介绍给同仁。
一、解频(有开壳或不开壳两法)1)开壳解频方法：去掉机背四螺丝，抽出电池，左手掐压面板那半部的机壳两侧，然后轻轻向外扳开后半部机壳。
在分开的前半部电路板右上角，可看到标有CHOFF(解频)字串的两个圆形敷铜裸点A和B，其中B为接地端(如下图)。
此时只要插上电池，用小镊子短路AB两点，并保持住，然后开机，液晶屏面的显示转为频率数字，即告频道解开。
2)不开壳解频方法：挑开左侧发射按键皮封，取出按键电路板，于洞孔内的按键板插座上方缝隙中，可斜视到前半部分电路板顶部的两个圆形敷铜裸点(靠外侧触点为A)，用小镊子的尖部抵住A点，再用镊子边侧靠在金属屏蔽框上(相当于接地)，并保持住，然后开机，屏面转为频率数字，即告解频成功。
二、置频解频后，将发射按键电路板和皮封装回，以便操作。
1)复位：如需对所有频点重置，就请同时按住PTT键和CSET键，然后开机，便复位到出厂时默认的最低频率点。
若只增加频道，可跳过此步。
2)频率调整：按一下发射键皮封上的”MONI”键，旋动频道选择钮进行整数(MHz)位调整；再按一下”MONI”键，旋动频道选择进行小数(Hz)位调整。
三、存储频率调整完毕，按动CSET键，屏右角跳出两位闪动的频道数码，旋动频道选择钮，调到欲存频道后，再按一次CSET键做一预存，此时频道码消失，然后再按住PTT键并加按两次CSET 键，正常时应听到高低两声音响，即告频点存储成功。
在进行下一频点置储时，则重复二、三项操作即可。
四、锁频当所有频点置储完毕，请关机，然后再同时按住PTT 和REV键并开机，屏面若只显示频道数码，即告锁频成功。
此时便可用频道钮试试所存频道是否都在，按一按PTT键试试能否发射，若不正常，应从头再来。
建伍308对讲机调整[技巧]
![建伍308对讲机调整[技巧]](https://img.taocdn.com/s1/m/2e5782a568dc5022aaea998fcc22bcd126ff4293.png)
建伍308对讲机调整308对讲机调整一、频率范围：；TK208：150MHZ；TK308：450MHZ 二、本机程序主要采用三大模式：频率设定模式；维修模式；用户模式。
1．频率设定模式：在这个模式中，可设定各信道的频率，还可以设定各种功能和工作参数，打开电源，虽然可以看到显示频率，但是不能接收和发射。
如：＊＊＊?＊＊ 2．维修模式：在这个模式中，显示屏显示频率数值，可以进行接收和发射。
如：一＊＊＊?＊＊ 3．用户模式：这个模式是用户通常使用的模式，打开电源显示屏显示存储信道号码,在这个模式中可以使用的功能是在频率设定模式中所设定的。
如：CH＊三、本机出厂状态：打开电源，便进入频率设定模式，必须在此模式下设定信道和功能后，才可以进入用户模式使用。
四、设定信道： 1．选定频率：开机进入频率模式，首先对频率进行选择。
按一下MONI键，有光标"一"闪烁，旋编码开关，频率以"MHZ"为单位增减，再接一次MONI键光标消失，旋编码开关，频率以" KHZ"为单位增减，选定所需要的频率。
2．频率写入信道：按一次"CSET"键，出现＊＊闪烁，旋编码开关，选择所需要的信道（信道范围00-39，再按一次"CSET"键，闪烁消失，这时接收频率已写入所选择的信道；按方法1选定发射频率，按一次"CSET"键，出现"＊闪烁，按住PTT再按CSET键，闪烁消失，这时发射频率已写入所选择的信道。
（注：如某一信道接收频率未写或未写进，发射频率就不能写入。
）3．确认频率写入：在频率模式下，按REV键，显示±***。
** **显示内容为接收频率及信道号码，再按"CEST"键，显示R±***。
** **显示内容为发射频率及信道号码以上两次确认说明信道的接收和发射都已设定，如设定两个或两个以上信道，旋编码开关，所写入频率及信道将显示出来。
建伍308对讲机调整
（1）：打开机器，看机器面板背部右上角，有3个备用连接点，用连线把第2和第3个点连接即可。
（2）：频道模式/置频模式/收发模式转换自如。
（3）（转换时需先关机，按PTT+CTCSS，开机，即可进入置频/收发转换）
三、存储 频率调整完毕，按动ＣＳＥＴ键，屏右角跳出两位闪动的频道数码，旋动频道选择钮，调到欲存频道后，再按一次ＣＳＥＴ键做一预存，此时频道码消失，然后再按住ＰＴＴ键并加按两次ＣＳＥＴ键，正常时应听到高低两声音响，即告频点存储成功。在进行下一频点置储时，则重复二、三项操作即可。
四、锁频 当所有频点置储完毕，请关机，然后再同时按住ＰＴＴ和ＲＥＶ键并开机，屏面若只显示频道数码，即告锁频成功。此时便可用频道钮试试所存频道是否都在，按一按ＰＴＴ键试试能否发射，若不正常，应从头再来
一、双音多频码的缩位储存及提取
例如对１２３４５双音多频码缩位储存、提取的方法如下。
１．储存：首先按ＤＩＡＬ键（必须在用户使用状态或在维修状态），屏幕上出现“Ｐ”标志；再按ＭＯＮＩ键屏幕上出现“Ｐ…”标志；便可按１２３４５数字键，屏幕上也随着显示１２３４５数字；随后再先按ＤＩＡＬ键，最后按要求缩位到某个数字的键。如果按１键，便把１２３４５缩位完毕。
一、解频（有开壳或不开壳两法） １）开壳解频方法：去掉机背四螺丝，抽出电池，左手掐压面板那半部的机壳两侧，然后轻轻向外扳开后半部机壳。在分开的前半部电路板右上角，可看到标有ＣＨＯＦＦ（解频）字串的两个圆形敷铜裸点Ａ和Ｂ，其中Ｂ为接地端（如下图）。此时只要插上电池，用小镊子短路ＡＢ两点，并保持住，然后开机，液晶屏面的显示转为频率数字，即告频道解开。２）不开壳解频方法：挑开左侧发射按键皮封，取出按键电路板，于洞孔内的按键板插座上方缝隙中，可斜视到前半部分电路板顶部的两个圆形敷铜裸点（靠外侧触点为Ａ），用小镊子的尖部抵住Ａ点，再用镊子边侧靠在金属屏蔽框上（相当于接地），并保持住，然后开机，屏面转为频率数字，即告解频成功。
（2）：频道模式/置频模式/收发模式转换自如。
（3）（转换时需先关机，按PTT+CTCSS，开机，即可进入置频/收发转换）
三、存储 频率调整完毕，按动ＣＳＥＴ键，屏右角跳出两位闪动的频道数码，旋动频道选择钮，调到欲存频道后，再按一次ＣＳＥＴ键做一预存，此时频道码消失，然后再按住ＰＴＴ键并加按两次ＣＳＥＴ键，正常时应听到高低两声音响，即告频点存储成功。在进行下一频点置储时，则重复二、三项操作即可。
四、锁频 当所有频点置储完毕，请关机，然后再同时按住ＰＴＴ和ＲＥＶ键并开机，屏面若只显示频道数码，即告锁频成功。此时便可用频道钮试试所存频道是否都在，按一按ＰＴＴ键试试能否发射，若不正常，应从头再来
一、双音多频码的缩位储存及提取
例如对１２３４５双音多频码缩位储存、提取的方法如下。
１．储存：首先按ＤＩＡＬ键（必须在用户使用状态或在维修状态），屏幕上出现“Ｐ”标志；再按ＭＯＮＩ键屏幕上出现“Ｐ…”标志；便可按１２３４５数字键，屏幕上也随着显示１２３４５数字；随后再先按ＤＩＡＬ键，最后按要求缩位到某个数字的键。如果按１键，便把１２３４５缩位完毕。
一、解频（有开壳或不开壳两法） １）开壳解频方法：去掉机背四螺丝，抽出电池，左手掐压面板那半部的机壳两侧，然后轻轻向外扳开后半部机壳。在分开的前半部电路板右上角，可看到标有ＣＨＯＦＦ（解频）字串的两个圆形敷铜裸点Ａ和Ｂ，其中Ｂ为接地端（如下图）。此时只要插上电池，用小镊子短路ＡＢ两点，并保持住，然后开机，液晶屏面的显示转为频率数字，即告频道解开。２）不开壳解频方法：挑开左侧发射按键皮封，取出按键电路板，于洞孔内的按键板插座上方缝隙中，可斜视到前半部分电路板顶部的两个圆形敷铜裸点（靠外侧触点为Ａ），用小镊子的尖部抵住Ａ点，再用镊子边侧靠在金属屏蔽框上（相当于接地），并保持住，然后开机，屏面转为频率数字，即告解频成功。
健伍308的26个功能菜单
B：两插座锁片方向正好和原装机方向相反
A：面板电路板上有很多漆字，例如：J72－0261－32／X57－4380－B／4，MMV，短路点旁标注CH OFF，亚音片插座标注：CTCSS CN204
B：没有标注
A：喇叭插座是黑色的
B：插座是透明的
A：470uf的电容是蓝色的
B：是黑色的
A：天线芯是银白色铜芯
一、双音多频码的缩位储存及提取
例如对１２３４５双音多频码缩位储存、提取的方法如下。
１．储存：首先按ＤＩＡＬ键（必须在用户使用状态或在维修状态），屏幕上出现“Ｐ”标志；再按ＭＯＮＩ键屏幕上出现“Ｐ…”标志；便可按１２３４５数字键，屏幕上也随着显示１２３４５数字；随后再先按ＤＩＡＬ键，最后按要求缩位到某个数字的键。如果按１键，便把１２３４５缩位完毕。
方式选择 ANI编码 存储器
16 ANI功能及发射时机选 OFF OFF；按PTT时；松开PTT时
；按下和松开PTT时；
17 DTMF数码宽度选择 50毫秒 50－200毫秒
序号 功能名称 初始值 选择范围
01 电池省电功能 ON ON、OFF
02 “嘟嘟”音功能 ON ON、OFF
03 监听功能 OFF ON、OFF
04 频率步进 U＝12.5K 5K、12.5K
24 16制式键盘选择 ON ON、OFF
25 倒频功能 OFF ON、OFF
对于TK-308机型可以预置：
10010101==〉400-470MHz之间可以连续收发。
10011001==〉400-520MHz收听 430-440MHz允许发射。
2、 调进度：在没有发射情况下，按住ＳCAN开机，出现ＯＦＦ再用旋钮转到４，按一下ＬＯＷ就可以切换５.１２５调好按任意键即可。
A：面板电路板上有很多漆字，例如：J72－0261－32／X57－4380－B／4，MMV，短路点旁标注CH OFF，亚音片插座标注：CTCSS CN204
B：没有标注
A：喇叭插座是黑色的
B：插座是透明的
A：470uf的电容是蓝色的
B：是黑色的
A：天线芯是银白色铜芯
一、双音多频码的缩位储存及提取
例如对１２３４５双音多频码缩位储存、提取的方法如下。
１．储存：首先按ＤＩＡＬ键（必须在用户使用状态或在维修状态），屏幕上出现“Ｐ”标志；再按ＭＯＮＩ键屏幕上出现“Ｐ…”标志；便可按１２３４５数字键，屏幕上也随着显示１２３４５数字；随后再先按ＤＩＡＬ键，最后按要求缩位到某个数字的键。如果按１键，便把１２３４５缩位完毕。
方式选择 ANI编码 存储器
16 ANI功能及发射时机选 OFF OFF；按PTT时；松开PTT时
；按下和松开PTT时；
17 DTMF数码宽度选择 50毫秒 50－200毫秒
序号 功能名称 初始值 选择范围
01 电池省电功能 ON ON、OFF
02 “嘟嘟”音功能 ON ON、OFF
03 监听功能 OFF ON、OFF
04 频率步进 U＝12.5K 5K、12.5K
24 16制式键盘选择 ON ON、OFF
25 倒频功能 OFF ON、OFF
对于TK-308机型可以预置：
10010101==〉400-470MHz之间可以连续收发。
10011001==〉400-520MHz收听 430-440MHz允许发射。
2、 调进度：在没有发射情况下，按住ＳCAN开机，出现ＯＦＦ再用旋钮转到４，按一下ＬＯＷ就可以切换５.１２５调好按任意键即可。
Kenwood健伍TK对讲机手台调整置频
Kenwood健伍TK208/308对讲机手台调整置频TK208、308对讲机调整一、频率范围：；TK208：150MHZ；TK308：450MHZ二、本机程序主要采用三大模式：频率设定模式；维修模式；用户模式。
1．频率设定模式：在这个模式中，可设定各信道的频率，还可以设定各种功能和工作参数，打开电源，虽然可以看到显示频率，但是不能接收和发射。
如：＊＊＊?＊＊2．维修模式：在这个模式中，显示屏显示频率数值，可以进行接收和发射。
如：一＊＊＊?＊＊3．用户模式：这个模式是用户通常使用的模式，打开电源显示屏显示存储信道号码,在这个模式中可以使用的功能是在频率设定模式中所设定的。
如：CH＊三、本机出厂状态：打开电源，便进入频率设定模式，必须在此模式下设定信道和功能后，才可以进入用户模式使用。
四、设定信道：1．选定频率：开机进入频率模式，首先对频率进行选择。
按一下MONI键，有光标"一"闪烁，旋编码开关，频率以"MHZ"为单位增减，再接一次MONI键光标消失，旋编码开关，频率以" KHZ"为单位增减，选定所需要的频率。
2．频率写入信道：按一次"CSET"键，出现＊＊闪烁，旋编码开关，选择所需要的信道（信道范围00-39，再按一次"CSET"键，闪烁消失，这时接收频率已写入所选择的信道；按方法1选定发射频率，按一次"CSET"键，出现"＊闪烁，按住PTT再按CSET键，闪烁消失，这时发射频率已写入所选择的信道。
（注：如某一信道接收频率未写或未写进，发射频率就不能写入。
）3．确认频率写入：在频率模式下，按REV键，显示±***。
** **显示内容为接收频率及信道号码，再按"CEST"键，显示R±***。
** **显示内容为发射频率及信道号码以上两次确认说明信道的接收和发射都已设定，如设定两个或两个以上信道，旋编码开关，所写入频率及信道将显示出来。
TK-208对讲机说明书
TK-208对讲机说明书TK-308也可参考一、3大状态模式及转换。
１、频率设定模式。
在这个模式中，可以设定各信道的频率，还可以设定各种功能和工作参数。
每当接通电源时，可以看到“LCD”屏显示有频率数，但不能进行接收和发射信号。
进入该模式的方法是：（１）在出厂状态下，接通电源，直接进入该模式。
（２）关闭电源，卸开机壳，把控制板右上角印有“CH OFF”标志的两个圆点暂时短接，然后，接通电源，能够从用户使用模式转换为该模式。
（３）关闭电源，按住“CTCSS”和“PTT”键，同时接通电源，能够从维修模式转换为该模式。
２、维修模式。
在这个模式中，可以看到“LCD”屏显示有信道号码，频率数据，并且可以在屏显的信道频率上接收和发射信号。
其工作参数是在频率设定模式中设置的。
进入该模式的方法是：按信“CTCSS”和“PTT”键，同时接通电源，能够从频率设定模式转换为该模式。
３、用户使用模式，这个模式是一般用户通常使用的模式。
在这个模式中，可以看到“LCD”屏显示有存储工作参数的信道号码，用户在该信道接收和发射信号，其显示的信道号码和存储的参数是在频率设定模式中设置的。
进入该模式的方法是：按住“REV”键，同时接通电源，能够从频率设定模式转换为该模式，但对讲机所有存储信道未设定频率数据即全空信道时，不能进入该模式。
二、各操作键在３大状态模式下功能作用。
如下图。
三、功能参数设置。
１、进入菜单模式。
在频率设定模式状态下，关闭电源，按住“SCAN”键，同时接通电源即可。
此时，“LCD”屏右上角显示功能序号“N001”，中央部分显示功能待定值。
２、改变功能序号，设置参数。
用“ENC/SQL”旋钮从“N001 ”开始改变功能序号，顺时针方向旋转，序号增大，反之减小。
用“LOW”键设置功能参数，每按一次，参数值就变化一次。
３、退出菜单模式。
按住“ENC/SQL”旋钮和“LOW”键以外的任意键或关闭电源均可退出菜单模式而回到频率设定模式。
建伍308对讲机调整[技巧]
建伍308对讲机调整308对讲机调整一、频率范围：；TK208：150MHZ；TK308：450MHZ 二、本机程序主要采用三大模式：频率设定模式；维修模式；用户模式。
1．频率设定模式：在这个模式中，可设定各信道的频率，还可以设定各种功能和工作参数，打开电源，虽然可以看到显示频率，但是不能接收和发射。
如：＊＊＊?＊＊ 2．维修模式：在这个模式中，显示屏显示频率数值，可以进行接收和发射。
如：一＊＊＊?＊＊ 3．用户模式：这个模式是用户通常使用的模式，打开电源显示屏显示存储信道号码,在这个模式中可以使用的功能是在频率设定模式中所设定的。
如：CH＊三、本机出厂状态：打开电源，便进入频率设定模式，必须在此模式下设定信道和功能后，才可以进入用户模式使用。
四、设定信道： 1．选定频率：开机进入频率模式，首先对频率进行选择。
按一下MONI键，有光标"一"闪烁，旋编码开关，频率以"MHZ"为单位增减，再接一次MONI键光标消失，旋编码开关，频率以" KHZ"为单位增减，选定所需要的频率。
2．频率写入信道：按一次"CSET"键，出现＊＊闪烁，旋编码开关，选择所需要的信道（信道范围00-39，再按一次"CSET"键，闪烁消失，这时接收频率已写入所选择的信道；按方法1选定发射频率，按一次"CSET"键，出现"＊闪烁，按住PTT再按CSET键，闪烁消失，这时发射频率已写入所选择的信道。
（注：如某一信道接收频率未写或未写进，发射频率就不能写入。
）3．确认频率写入：在频率模式下，按REV键，显示±***。
** **显示内容为接收频率及信道号码，再按"CEST"键，显示R±***。
** **显示内容为发射频率及信道号码以上两次确认说明信道的接收和发射都已设定，如设定两个或两个以上信道，旋编码开关，所写入频率及信道将显示出来。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
TK208、308对讲机调整一、频率范围：TK208：150MHZ；TK308：450MHZ二、本机程序主要采用三大模式：频率设定模式；维修模式；用户模式。
1、频率设定模式：在这个模式中，可设定各信道的频率，还可以设定各种功能和工作参数，打开电源，虽然可以看到显示频率，但是不能接收和发射。
如：＊＊＊?＊＊2、维修模式：在这个模式中，显示屏显示频率数值，可以进行接收和发射。
如：一＊＊＊?＊＊3、用户模式：这个模式是用户通常使用的模式，打开电源显示屏显示存储信道号码,在这个模式中可以使用的功能是在频率设定模式中所设定的。
如：CH＊三、本机出厂状态：打开电源，便进入频率设定模式，必须在此模式下设定信道和功能后，才可以进入用户模式使用。
四、设定信道：1、选定频率：开机进入频率模式，首先对频率进行选择。
按一下MONI键，有光标"一"闪烁，旋编码开关，频率以"MHZ"为单位增减，再接一次MONI键光标消失，旋编码开关，频率以" KHZ"为单位增减，选定所需要的频率。
2、频率写入信道：按一次"CSET"键，出现＊＊闪烁，旋编码开关，选择所需要的信道（信道范围00-39，再按一次"CSET"键，闪烁消失，这时接收频率已写入所选择的信道；按方法1选定发xxx率，按一次"CSET"键，出现"＊闪烁，按住PTT再按CSET键，闪烁消失，这时发xxx率已写入所选择的信道。
（注：如某一信道接收频率未写或未写进，发xxx率就不能写入。
）3、确认频率写入：在频率模式下，按REV键，显示±***。
** **显示内容为接收频率及信道号码，再按"CEST"键，显示R±***。
** **显示内容为发xxx率及信道号码以上两次确认说明信道的接收和发射都已设定，如设定两个或两个以上信道，旋编码开关，所写入频率及信道将显示出来。
四、模式之间相互转换：1、出厂状态时，打开电源就进入频率设定模式。
2、关闭电源，按PTT键和CTCSS键，同时打开电源，便进入了维修模式，重复此操作，便返回到频率模式。
3、频率模式设定了信道，关闭电源，按REV键，同时打开电源，即可进入用户模式。
4、用户模式回到频率模式：关闭电源，取下后壳上的两个螺钉。
打开机壳，在控制板的右上部把印有" CH OFF'标志处暂时短路，同时打开电源即可。
（附图一所示）五、消除己在信道中设定的数据：1、对讲机变为确认数据状态±***。
** **转动编码旋钮选择想要消除的信道。
2、显示屏上显示要消除的信道后，按LOW键，所选择的信道立即消除，返回到频率设定模式。
注：＊代表频率及信道号码数字。
警告：以上内容是用户可操作范围，超出设置范围的内容必须经过重新调试，否则会引起您的对讲机有些功能工作不正常，严重会导致对讲机无法工作。
TK308手持机的扩频与特殊功能的实现：一、扩颊的实现：TK308为专业型手持对讲机，故频率范围分高段与低段，即400~420MHz、450~470MHz两频段。
因频段较窄，业余无线电爱好者若想扩频可采用以下方法：与TK308同时出品的TH42为业余型全频段手机(400～470MHz)，其外形、内部电路极相似，且都有无线复制功能．虽然无线复制功能为同一型号机器间才可进行，但实践证明，对同一品牌的型号相近(尤其是微机相似)的机器间也可进行部分复制。
TK308的扩频即可利用其无线复制功能，将TH42调至某一频率(如450MHz)处使之处于无线复制状态，再将TK308置于频率设定状态模式，其频率也调至450MHz，按住LOW键开机后，将显示“CLONE，表明巳进入无线复制状态；然后按下TH42的PTT犍，此时复制开始。
TK308显示屏右上角数字从“00”开始往上一秒一秒地显示，一般进行38—50s，会出现“Error” (信息出错)。
此时可关机回到频率设定状态(出现“Error”后微机不再接受夏制)，可看到原来TH42中的频率巳存人TK308，稍作改动即可使用。
采用此法对TK308进行扩频，因对450~470MHz频率段各项指标较好(对高段机而言)。
若扩频到低段，灵敏度有所下降。
但实践证明在400~450MHz之间灵敏度下降不多，但低于400MHz则下降较多。
另须注意，扩频后的高段机，低于450MHz不能发射，只能接收，故可使机器在高段发射，低段接收，这样可增加通话联络时的保密性。
二、特殊功能的实现：使用TK308有方便的26功能菜单可供选择，其中除了常规功能外，尚有一些特殊功能鲜为人知：1、信号强度计的调整功能。
此功能未在菜单中列出，且为TK308独有。
TK308的信号强度计的显示有三种方式：①按信号强弱以2格为步进；②按信号强弱以4格为步进；③有信号全显示／无信号静噪无显示。
以上三种方式可任选使用。
选择时先打开后盖，在控制板上可看到两组焊点，其中一组标有“SM”即为强度计调整设置点。
在“SM”处用导线连接后开机，显示屏显示“S-SET”。
然后用“MONI”键选择显示方式，用“LAMP”键调整强度计末端灵敏度，最后关机重新开机即可。
2、频率步进的调整。
菜单中的功能4为扫描频率步进率选择，选5kHz或12.5kHz，若想选25kHz(使用较多)时，可通过上述无线复制方法进行复制即可。
此后菜单中将显示“00.5”。
3、自动回铃功能。
当收到正确编码，能发出一串振铃音给对方，使用时使功能8处于“ON”，功能15处于“1”即可。
4、.空号功能。
此机“D”健除手动拨号外其余均作空号使用，用于开机码与呼叫码(或电话号码)间的延时，以便中继器的打开、应答，可以在1～16s间选择。
一般选“1”为好。
其他功能17、18为发射音频的长短快慢选择，时间在50~200ms 间选。
功能19为发射前延时时间调整(100~850ms)。
其它功能为常规功能，此处从略。
TK-308／208对讲机的功能调整TK-308/208对讲机是一款功能多、体积小、功率大、收信灵敏度高的手持机。
但机器调整麻烦，资料少。
本文介绍一下对讲机在使用中必不可少的两种功能。
这两种功能不在菜单中显示，而是在面板上，即功能键的双音多频码的缩位储存、提取及无线复制调整功能。
具体调整步骤如下：一、双音多频码的缩位储存及提取例如对12345双音多频码缩位储存、提取的方法如下：。
1、储存：首先按DIAL键(必须在用户使用状态或在维修状态)，屏幕上出现“P”标志；再按MONI键屏幕上出现“P…”标志；便可按12345数字键，屏幕上也陆着显示12345数字；随后再先按DIAL键，最后按要求缩位到某个数字的键。
如果按1键，便把12345缩位完毕。
2、提取：按DIAL键，屏幕上出现“P”标志；再按数字1键，便把储存的缩位码提取出来，如果要把缩位码发射出去，则按住FIT键，同时先按DIAL键，再按数字1键即完成。
缩位码最多可存10组15位码。
二、无线复制功能调整此功能为大量复制带来了方便。
具体操作如下：1、先将一台TK-308 UHF频段机器调整资料输入完毕，处于频率设定模式；并调一个固定的频率，如450.00MHz，设为A机。
2．调整的B、C…N台机器也处于频率设定模式。
屏显频率与A机相同，即450.00MHz。
3、将设置好的A机与被调整的B、C…N台机全部关闭；并把每台机器按住LOW键开机，屏显为CLONE标志，便处于复制状态。
4、将A机按一下PTT键，A机便把机内资由无线电波以双音频的形式复制给其他机器。
若屏显为“Err”标志，则复制完毕。
将全部机器关闭，对每个机器按住REV键同时开机，便可处于用户使用模式使用了。
TK208／308对讲机的功能调整TK208／308对讲机是一种超小型多功能专业型手机，正常工作时采用频道显示，具有较好保密性。
但该机功能设置方法较为特殊且有关资料又少，一旦功能及频率丢失只能送经销处，甚为不便，现在向大家介绍TK208／308对讲机的功能设置方法：一、模式：该机有三大模式即频率设置模式、维修模式和用户使用模式，进行功能设置时应先进入频率设置模式。
二、如何进入频率设置模式：打开后盖，将CH OFF点短接同时打开电源，此时进入频率设定模式，暂时关闭电源，按住SCAN同时打开电源，显示屏右上角显示NO1(功能序号)，进入功能设置模式。
功能设置如表所示：功能表中各参数的设定方法如下：利用频道选择钮、对照功能设置表，选好某一功能后，利用高低功能转换键设定功能参数，每按一下其功能设定值就变化一次。
三、如何恢复到使用模式：功能设置完成后，关闭电源再打开电源，机器由功能菜单模式进入频率设置模式，又暂时关闭电源，按住REV键同时打开电源，机器进入用户使用模式。
_ 序号功能名称初始值选择范围1、电池省电功能ON ON或OFF2、“嘟嘟”音提示功能ON ON或OFF3、监听功能OFF ON或OFF4、频率步进值(V)5KHz (U)12.5KHz 5KHz或12.5KHz5、TO/CO扫描方式TO TO/CO6、TO扫描时的延迟时间5s 1.0~16s7、CTCSS功能OFF ON或OFF8、编码静噪功能OFF ON或OFF9、编码静噪关闭延迟时间选择10s 1.0~16s10、群呼“王码”选择OFF OFF、A、B、C、D、E、F11、禁发功能ON ON或OFF12、发射定时器900s 900s、30s、60s、90s13、编码与CTCSS同时设置时，静噪开启条件ON ON或OFF14、音频报警功能ON ON或OFF15、自动应答及应答方式选择OFF ON或OFF16、AN1功能及发射时机选择OFF OFF、按下、松开PTT17、DTMF码宽选择50ms 50ms~200ms18、DTMF码间间隔选择50ms 50ms~200ms19、首位DTMF码发出延迟时间100ms 100~850ms20、设置CTCSS时首位DTMF码发出延迟时间100ms 100~850ms21、重拨号功能ON ON或OFF22、缩位拨号功能ON ON或OFF23、自动发出DTMF码功能ON ON或OFF24、16制式键盘选择ON ON或OFF25、倒频功能ON ON或OFF。
