电子产品装配工艺规范电子产品总装工艺规范整机装配就是将机柜、设备、组件以及零、部件按预定的设计要求装配在机箱、车厢、平台，再用导线将它们之间进行电气连接，它是电子产品生产中一个重要的工艺过程。
1整机装配的顺序和基本要求图1整机结构树状图1.1整机装配的基本顺序电子设备的整机装配有多道工序，这些工序的完成顺序是否合理，直接影响到设备的装配质量、生产效率和操作者的劳动强度。
电子设备整机装配的基本顺序是：先轻后重、先小后大、先铆后装、先装后焊、先里后外、先平后高，上道工序不得影响下道工序。

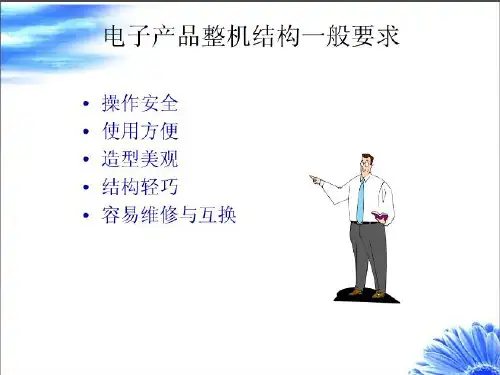

1.2整机装配的基本要求电子设备的整机装配是把半成品装配成合格产品的过程。
对整机装配的基本要求如下：1）整机装配前，对组成整机的有关零部件或组件必须经过调试、检验，不合格的零部件或组件不允许投入生产线。
检验合格的装配件必须保持清洁。
2）装配时要按照整机的结构情形，应用合理的安装工艺，用经济、高效、先进的装配技术，使产品到达预期的效果，满足产品在功能、技术目标和经济目标等方面的要求。
3）严格遵循整机装配的顺序要求，注意前后工序的衔接。
4）装配过程中，不得损伤元器件和零部件，避免碰伤机壳、元器件和零部件的外表涂敷层，不得破损整机的绝缘性。
包管安装件的方向、位置、极性的精确，包管产品的电机能稳定，并有充足的机械强度和稳定度。
5）小型机大批量生产的产品，其整机装配在流水线上按工位进行。
每一个工位除按工艺要求操作外，要求工位的操作人员熟悉安装要求和熟练掌握安装技术，包管产品的安装质量，严厉执行自检、互检与专职调试检查的“三检”原则。
装配中每一个阶段的工作完成后都应进行检查，分段把好质量关，从而进步产品的率。
2整机装配中的流水线2.1流水线与流水节拍装配流水线就是把一部整机的装连、调试等工作划分成若干简单操作，每一个装配工人完成指定操作。
在划分时要注意到每人操作所用的时间应相等，这个时间称为流水的节拍。
装配的设备在流水线上挪动的体式格局有好多种。
电子整机装配工艺技术电子整机装配工艺技术是指将各种电子元件按照一定的顺序和方法组装成完整的电子产品的过程。
在电子制造行业中，整机装配工艺技术起着至关重要的作用，它直接关系到产品质量和工艺效率。
以下是一篇关于电子整机装配工艺技术的介绍：电子整机装配工艺技术的首要任务是根据产品的设计要求，合理地组织装配过程，确保产品的质量和性能。
在整机装配过程中，需要注意以下几个方面：1. 零部件准备：在开始装配之前，需要仔细检查所有的零部件，确保它们没有缺陷或损坏。
对于需要压装或焊接的部件，还需进行预处理，如清洗、防氧化等，以确保装配的质量。
2. 确定装配顺序：在整机装配之前，需要制定详细的装配工艺流程和顺序。
这样可以确保装配的连贯性和效率，减少错误和重复的操作。
3. 合理的装配方法：根据不同的零部件特点和装配要求，选择合适的装配方法。
有些部件可以通过手工装配，有些则需要借助专用工装或机器设备进行装配。
选择合适的装配方法，可以提高工艺效率和产品质量。
4. 质量控制：在整机装配的每个环节都需要进行质量控制。
对于关键部件的装配，需要进行严格的检测和测试，确保其质量和性能符合标准要求。
同时，对于整机装配的质量也需要进行全面的检查和测试。
5. 动态管理：在整机装配过程中，需要及时发现和解决问题，避免因为一点小错误而导致整个产品的不合格。
做到及时反馈和调整，保持装配过程的稳定性和连续性。
6. 环境保护：在进行电子整机装配的时候，要注意环境保护。
对于易污染的工艺，应采取相应的污染防控措施，确保装配过程对环境没有不良影响。
总而言之，电子整机装配工艺技术是电子制造行业中至关重要的一环。
它直接关系到产品的质量和性能，对于企业的竞争力和市场信誉都有着重要的影响。
通过科学合理的装配工艺技术，可以提高产品的质量、工艺效率和市场竞争力，实现企业的可持续发展。
电子整机装配工艺技术在电子制造行业中起着至关重要的作用，它直接关系到产品质量和工艺效率。

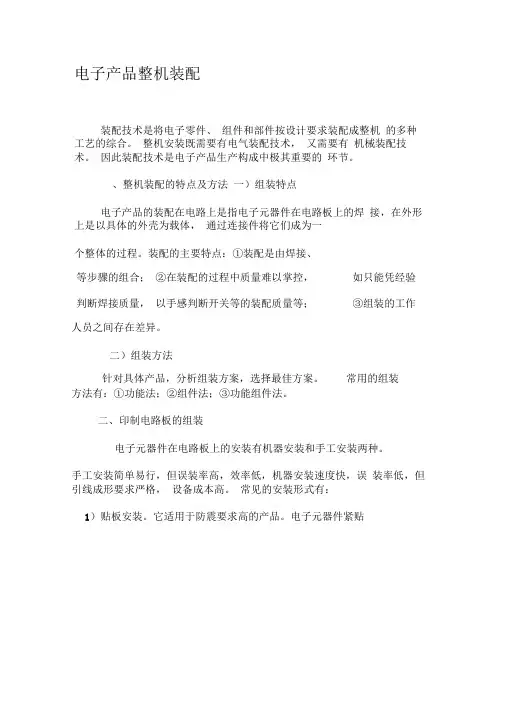

电子产品整机装配装配技术是将电子零件、组件和部件按设计要求装配成整机的多种工艺的综合。
整机安装既需要有电气装配技术，又需要有机械装配技术。
因此装配技术是电子产品生产构成中极其重要的环节。
、整机装配的特点及方法一）组装特点电子产品的装配在电路上是指电子元器件在电路板上的焊接，在外形上是以具体的外壳为载体，通过连接件将它们成为一个整体的过程。
装配的主要特点：①装配是由焊接、等步骤的组合；②在装配的过程中质量难以掌控，如只能凭经验判断焊接质量，以手感判断开关等的装配质量等；③组装的工作人员之间存在差异。
二）组装方法针对具体产品，分析组装方案，选择最佳方案。
常用的组装方法有：①功能法；②组件法；③功能组件法。
二、印制电路板的组装电子元器件在电路板上的安装有机器安装和手工安装两种。
手工安装简单易行，但误装率高，效率低，机器安装速度快，误装率低，但引线成形要求严格，设备成本高。
常见的安装形式有：1）贴板安装。
它适用于防震要求高的产品。
电子元器件紧贴电路板。
如果是金属外壳的电子元器件，电路板表面又有铜箔导线，应有绝缘垫或绝缘套。
（2）悬空安装。
它适用于发热元件的安装。
电子元器件与电路板要有一定的距离，常见为4〜7mm左右。
3）垂直安装。
常见于电子元器件较密的电路板。
（4）埋头安装。
安装高度低，电子元器件抗震能力。
电子元器件的外壳埋于电路板的孔内，又称为嵌入式安装。
（5）有高度限制的安装。
电子元器件的限高安装，一般是先垂直插入，再向水平方向倾斜，以降低高度。
对质量较大的电子元器件为保证其抗震性，要做处理，保证其有足够的机械强度。
（6）支架固定安装。
对于如变压器、继电器等，常用金属支架固定。
三、装配工艺电子产品的质量好坏，除了电路设计的原因以外，更重要的还在于装配技术。
一）电子产品装配原则电子产品安装的基本原则是：前面的工序不得影响后面的工序的安装，先内后外、先轻后重、先铆后装、易碎后装。
二）组装的基本工艺要求及一般安装工艺流程1. 整机总装的基本工艺要求：（1）正确装配：①不合格的安装件不得装配；②注意安装元件的安全指标要求；③选用合适的紧固工具，掌握正确的紧固方法和合适的紧固力矩；④总装过程中不要损坏电子元器件；严格遵守安装的一般顺序，注意工序的衔接，防止工序颠倒；⑥ 操作技能应熟练掌握，严格执行三检（自检、互检、专职检验）规定。

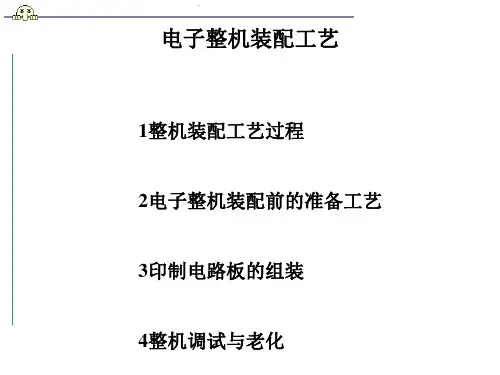

第3章电子整机装配工艺3.2电子整机装配前的准备工艺3.3印制电路板的组装3.4整机调试与老化思考题与练习题3.1整机装配工艺过程3.1.1整机装配工艺过程整机装配工艺过程即为整机的装接工序安排，就是以设计文件为依据，按照工艺文件的工艺规程和具体要求，把各种电子元器件、机电元件及结构件装连在印制电路板、机壳、面板等指定位置上，构成具有一定功能的完整的电子产品的过程。
整机装配工艺过程根据产品的复杂程度、产量大小等方面的不同而有所区别。
但总体来看，有装配准备、部件装配、整件调试、整机检验、包装入库等几个环节,如图3.1所示。
图3」整机装配工艺过程3.1.2流水线作业法通常电子整机的装配是在流水线上通过流水作业的方式完成的。
为提高生产效率，确保流水线连续均衡地移动，应合理编制工艺流程，使每道工序的操作时间（称节拍）相等。
流水线作业虽带有一定的强制性，但由于工作内容简单，动作单纯，记忆方便，故能减少差错，提高功效，保证产品质量。
3.1.3整机装配的顺序和基本要求1.整机装配顺序与原则按组装级别来分，整机装配按元件级，插件级，插箱板级和箱、柜级顺序进行，如图3.2所示。
03.2整机装配顺序(箱、柜级)(插箱板级)(插件级) (元件级)第四级组装第三级组装第二级组装第一级组装元件级：是最低的组装级别，其特点是结构不可分割。
插件级：用于组装和互连电子元器件。
插箱板级：用于安装和互连的插件或印制电路板部件。
箱、柜级：它主要通过电缆及连接器互连插件和插箱，并通过电源电缆送电构成独立的有一定功能的电子仪器、设备和系统。
整机装配的一般原则是：先轻后重，先小后大，先钏后装，先装后焊，先里后外，先下后上，先平后高，易碎易损坏后装，上道工序不得影响下道工序。
2.整机装配的基本要求(1)未经检验合格的装配件(零、部、整件)不得安装, 已检验合格的装配件必须保持清洁。
(2)认真阅读工艺文件和设计文件，严格遵守工艺规程。
装配完成后的整机应符合图纸和工艺文件的要求。
(3)严格遵守装配的一般顺序，防止前后顺序颠倒，注意前后工序的衔接。
(4)装配过程不要损伤元器件，避免碰坏机箱和元器件上的涂覆层，以免损害绝缘性能。
(5)熟练掌握操作技能，保证质量，严格执行三检 (自检、互检和专职检验)制度。
3.1.4整机装配的特点及方法1.组装特点电子设备的组装在电气上是以印制电路板为支撑主体的电子元器件的电路连接，在结构上是以组成产品的鞭金硬件和模型壳体，通过紧固件由内到外按一定顺序的安装。
电子产品属于技术密集型产品，组装电子产品的主要特点是：(1)组装工作是由多种基本技术构成的。
(2)装配操作质量难以分析。
在多种情况下，都难以进行质量分析，如焊接质量的好坏通常以目测判断, 刻度盘、旋钮等的装配质量多以手感鉴定等。
(3)进行装配工作的人员必须进行训练和挑选，不可随便上岗。
2.组装方法组装在生产过程中要占去大量时间，因为对于给定的应用和生产条件，必须研究几种可能的方案，并在其中选取最佳方案。
目前，电子设备的组装方法从组装原理上可以分为：(1)功能法。
这种方法是将电子设备的一部分放在一个完整的结构部件内，该部件能完成变换或形成信号的局部任务(某种功能)。
(2)组件法。
这种方法是制造岀一些外形尺寸和安装尺寸上都统一的部件，这时部件的功能完整退居次要地位。
(3)功能组件法。
这是兼顾功能法和组件法的特点, 制造出既有功能完整性又有规范化的结构尺寸和组件。
* Back3.2.1搪锡技术搪锡就是预先在元器件的引线、导线端头和各类线 端子上挂上一层薄而均匀的焊锡，以便整机装配时顺 利进行焊接工作。
1.搪锡方法导线端头和元器件引线的搪锡方法有电烙铁搪锡、 搪锡槽搪锡和超声波搪锡，三种方法的搪锡温度和搪 锡时间见表3.1。
3-2表3.1搪锡温度和时间1）电烙铁搪锡电烙铁搪锡适用于少量元器件和导线焊接前的搪锡, 如图3.3所示。
搪锡前应先去除元器件引线和导线端头表面的氧化层，清洁烙铁头的工作面，然后加热引线和导线端头，在接触处加入适量有焊剂芯的焊锡丝，烙铁头带动融化的焊锡来回移动，完成搪锡。
03.3电烙铁搪锡2）搪锡槽搪锡搪锡槽搪锡如图3.4所示。
搪锡前应刮除焊料表面的氧化层，将导线或引线沾少量焊剂，垂直插入搪锡槽焊料中来回移动，搪锡后垂直取出。
对温度敏感的元器件引线，应采取散热措施，以防元器件过热损坏。
焊料图3.4搪锡槽搪锡3）超声波搪锡超声波搪锡机发出的超声波在熔融的焊料中传播，在变幅杆端面产生强烈的空化作用，从而破坏引线表面的氧化层，净化引线表面。
因此事先可不必刮除表面氧化层，就能使引线被顺利地搪上锡。
把待搪锡的引线沿变幅杆的端面插入焊料槽焊料中，并在规定的时间内垂直取出即完成搪锡，如图3.5所示。
变幅杆焊料槽加热器图3.5超声波搪锡2.搪锡的质量要求及操作注意事项(1)质量要求。
经过搪锡的元器件引线和导线端头，其根部与离搪锡处应留有一定的距离，导线留1 mm, 元器件留2 mm 以上。
(2)搪锡操作应注意的事项如下：①通过搪锡操作，熟悉并严格控制搪锡的温度和时间。
②当元器件引线去除氧化层且导线剥去绝缘层后，应立即搪锡，以免再次氧化或沾污。
③对轴向引线的元器件搪锡时，一端引线搪锡后，要等元器件充分冷却后才能进行另一端引线的搪锡。
④部分元器件，如非密封继电器、波段开关等，一般不宜用搪锡槽搪锡，可采用电烙铁搪锡。
搪锡时严防焊料和焊剂渗入元器件内部。
⑤在规定的时间内若搪锡质量不好，可待搪锡件冷却后，再进行第二次搪锡。
若质量依旧不好，应立即停止操作并找出原因。
⑥经搪锡处理的元器件和导线要及时使用，一般不得超过三天，并需妥善保存。
⑦搪锡场地应通风良好，及时排除污染气体。
3.2.2元器件引线的成形和屏蔽导线的端头处理1•元器件引线的成形为了便于安装和焊接，提高装配质量和效率，加强电子设备的防震性和可靠性，在安装前，根据安装位置的特点及技术方面的要求，要预先把元器件引线弯曲成一定的形状。
手工操作时，为了保证成形质量和成形的一致性，也可应用简便的专用工具，如图3.6所示。
图3.6(a)为模具，图3.6(b)为卡尺，它们均可方便地把元器件引线成形为图3.6(c)的形状。
2.引线成形的技术要求(1)引线成形后，元器件本体不应产生破裂，表面封装不应损坏，引线弯曲部分不允许出现模印、压痕和裂纹。
(2)引线成形后，其直径的减小或变形不应超过10%, 其表面镀层剥落长度不应大于引线直径的l/10o(3)若引线上有熔接点，则在熔接点和元器件本体之间不允许有弯曲点，熔接点到弯曲点之间应保持2 mm 的间距。
(4)引线成形尺寸应符合安装要求。
弯曲点到元器件端面的最小距离4不应小于2 mm, 弯曲半径R应大于或等于2倍的引线直径，如图3.7所示。
图中，A>2mm；（d为引线直径）；//在垂直安装时大于等于2 mm,在水平安装时为0~2 mm。
Urfin图3.7引线成形基本要求半导体三极管和圆形外壳集成电路的引线成形要求如图3.8所示。
图中除角度外，单位均为mm。
图3.8三极管及圆形外壳引线成形基本要求(a)三极管；(b) 形外壳集成电路(b)扁平封装集成电路的引线成形要求如图3.9所示。
图中W为带状引线厚度，R>2W,带状引线弯曲点到引线根部的距离应大于等于1 mmo(5)引线成形后的元器件应放在专门的容器中保存，元器件的型号、规格和标志应向上。
图3.9扁平集成电路引线成形基本要求3.屏蔽导线的端头处理为了防止导线周围的电场或磁场干扰电路正常工作而在导线外加上金属屏蔽层，即构成了屏蔽导线。
在对屏蔽导线进行端头处理时应注意去除的屏蔽层不宜太多，否则会影响屏蔽效果。
屏蔽线是两端接地还是一端接地要根据设计要求来定，一般短的屏蔽线均采用一端接地。
屏蔽导线端头去除屏蔽层的长度如图3.10所示。
具体长度应根据导线的工作电压而定，通常可按表3.2中的数据选取。
绝缘层屏蔽层去屏蔽层长度图3.10屏蔽导线去屏蔽层的长度表3.2去除屏蔽层的长度通常应在屏蔽导线线端处剥落一段屏蔽层，并做好接地焊接的准备，有时还要加接导线及进行其他的处理。
现分述于下：(1)剥落屏蔽层并整形搪锡。
如图3.11(a)所示，在屏蔽导线端部附近把屏蔽层开个小孔，挑出绝缘导线，并按图3.10(b)所示，把剥落的屏蔽层编织线整形并搪好一段锡。
(2)在屏蔽层上加接导线。
有时剥落的屏蔽层长度不够，需加焊接地导线，可按图3.12所示，把一段直径为0.5〜0.8 mm的镀银铜线的一端绕在已剥落的并经过整形搪锡处理的屏蔽层上，绕约2〜3圈并焊牢。
S3.12加焊接地导线有时也可不剥落屏蔽层，而在剪除一段金属屏蔽层后，选取一段适当长度的导电良好的导线焊牢在金属屏蔽层上，再用绝缘套管或热缩性套管，从如图3.13所示的方向套住焊接处，以起到保护焊接点的作用。
套管03.13加套管的接地线焊接3.2.3电缆的加工1.棉织线套低频电缆的端头绑扎棉织线套多股电缆一般用作经常移动的器件的连线, 如电话线、航空帽上的耳机线及送话器线等。
绑扎端头时，根据工艺要求，先剪去适当长度的棉织线套，然后用棉线绑扎线套端，缠绕宽度4〜8 mm,缠绕方法见图3.14。
拉紧绑线后，将多余绑线剪掉，在绑线上涂以清漆Q98-1胶。
4〜8cm'拉紧图3.14棉织线套低频电缆的端头绑扎2.绝缘同轴射频电缆的加工对绝缘同轴射频电缆进行加工时，应特别注意芯线与金属屏蔽层间的径向距离，如图3.15所示。
图3.15同轴射频电缆如果芯线不在屏蔽层的中心位置，则会造成特性阻抗不准确，信号传输受到损耗。
焊接在射频电缆上的插头或插座要与射频电缆相匹配，如50 Q的射频电缆应焊接在50 Q的射频插头上。
焊接处芯线应与插头同心。
射频同轴电缆特性阻抗计算公式如下：其中，Z为特性阻抗(Q)； D为金属屏蔽层直径；〃为芯线直径；£为介质损耗。
3 •扁电缆的加工扁电缆又称带状电缆，是由许多根导线结合在一起, 相互之间绝缘，整体对外绝缘的一种扁平带状多路导线的软电缆。
这种电缆造价低、重量轻、韧性强、使用范围广，可用作插座间的连接线、印制电路板之间的连接线及各种信息传递的输入/输出柔性连接。
剥去扁电缆绝缘层需要专门的工具和技术。
最普通的方法是使用摩擦轮剥皮器的剥离法。
如图3.16所示，两个胶木轮向相反方向旋转，对电缆的绝缘层产生摩擦而熔化绝缘层，然后绝缘层熔化物被抛光刷刷掉。
如果摩擦轮的间距正确，就能整齐、清洁地剥去需要剥离的绝缘层。
扁电缆图3.16用摩擦轮剥皮器剥去扁电缆绝缘层图3.17是一种用刨刀片去除扁电缆绝缘层的方法。
刨刀片可用电加热，当刨刀片被加热到足以熔化绝缘层时，将刨刀片压紧在扁电缆上，按图示方向拉动扁电缆，绝缘层即被刮去。
剥去了绝缘层的端头可用抛光的方法或用合适的溶剂清理干净。
