智能手机射频信号工作流程

GSM手机RF工作原理
1.发射：当用户拨号或发送短信时，手机的处理器会根据输入的命令
和数据生成相应的无线信号。

首先，数字音频数据会经过模数转换器（ADC）将其转换为模拟信号。

然后，模拟音频信号经过数字信号处理器（DSP）进行编码和压缩，转换为数字信号。

接下来，数字信号通过基频
合成器生成载波信号，载波信号再经过射频设备进行调制（调制方式通常
为GMSK，即高斯最小频移键控），形成射频信号。

2.天线传输：射频信号通过手机内部连接到天线，天线将信号辐射出去。

这个过程中，射频信号会经过滤波器和放大器进行相应的处理，以增
强信号的传输质量和范围。

3.基站接收：射频信号到达基站后，经过基站的天线接收和放大处理。

接收的射频信号通过滤波器去除一部分噪声和干扰，并进行放大和解调处理，最终得到数字信号。

射频解码433流程步骤和流程射频解码433是指通过接收和解码433MHz射频信号，将其转换为可读取的数据。

这种技术广泛应用于无线遥控器、智能家居系统等场景中。

本文将详细描述射频解码433的步骤和流程，确保流程清晰且实用。

1. 硬件准备首先，我们需要准备一些硬件设备来进行射频解码433。

一般需要以下设备：•射频接收器模块：用于接收433MHz射频信号。

•微控制器或单片机：用于控制射频接收器模块和处理解码后的数据。

•电源：为射频接收器模块和微控制器供电。

•连接线和电路板：用于连接各个硬件设备。

2. 硬件连接接下来，我们需要将硬件设备连接起来，以便进行射频解码433的操作。

具体的连接方式取决于所使用的硬件设备，一般需要按照以下步骤进行连接：1.将射频接收器模块的信号引脚连接到微控制器或单片机的输入引脚。

2.将射频接收器模块的电源引脚连接到电源。

3.将微控制器或单片机的电源引脚连接到电源。

4.连接其他必要的引脚，如地线等。

确保连接正确无误后，我们可以开始进行射频解码433的操作。

3. 射频信号接收在进行射频解码433之前，我们首先需要接收到射频信号。

射频信号一般由遥控器等设备发出，包含了一些特定的编码信息。

为了接收射频信号，我们需要进行以下步骤：1.配置射频接收器模块：根据所使用的射频接收器模块的规格和说明，配置接收器的参数，如接收频率、解码方式等。

2.监听射频信号：通过微控制器或单片机的程序，监听射频接收器模块的输入引脚，以判断是否接收到射频信号。

3.接收射频信号：一旦接收到射频信号，将其存储到微控制器或单片机的内存中，以便后续的解码操作。

4. 射频信号解码接收到射频信号后，我们需要对其进行解码，以获取其中的编码信息。

解码的过程一般包括以下步骤：1.数据预处理：对接收到的射频信号进行预处理，如滤波、放大等。

这一步骤可以根据具体的需求进行调整。

2.解码算法选择：根据接收到的射频信号的特点，选择合适的解码算法。

简述射频识别系统的工作流程。

射频识别系统（RFID）的工作流程主要包括标签编码、数据采集、数据传输和数据处理四个步骤。

1. 标签编码：将要追踪的物体附着或嵌入RFID标签，该标签上包含了一个唯一的识别码，也可以包含其他相关数据。

这个标签可以是被动式（无源）或者主动式（有源），被动式标签没有电源，通过接收RFID读写器的电磁波来工作，而主动式标签则会主动发射信号。

2. 数据采集：RFID读写器会通过发射无线电频率的信号激活附近的RFID标签，激活的标签会回应一个包含自己识别码的信号。

RFID读写器在接收到标签回应的信号后，会将这些数据采集并存储起来。

读写器可以通过天线、有线或者无线的方式与标签通信。

3. 数据传输：从RFID读写器采集到的标签数据会通过传输方式发送给中央数据库或者云端服务器进行存储和处理。

传输方式可以是有线的（如USB、以太网）或者无线的（如Wi-Fi、蓝牙、移动网络），具体取决于应用场景和系统要求。

4. 数据处理：中央数据库或者云端服务器会对接收到的标签数据进行处理，包括解析标签识别码、与已有数据进行比对、存储和索引数据等。

经过处理后的数据可以用于实时定位、库存管理、物流追踪等各种应用。

总的来说，射频识别系统的工作流程就是标签编码、数据采集、数据传输和数据处理，通过这个过程实现对物体的追踪和管理。

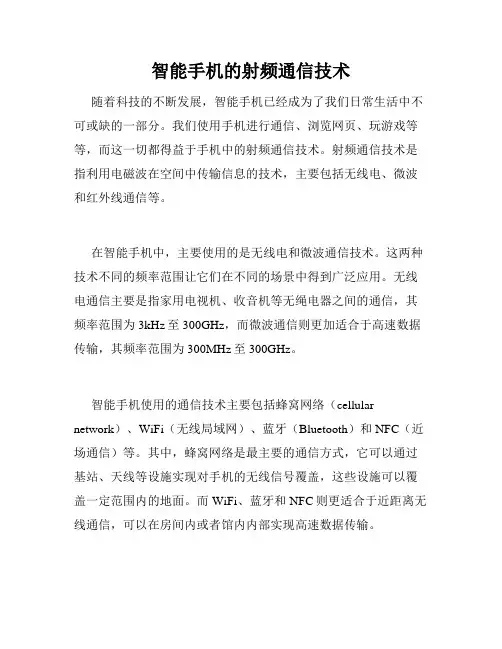

智能手机的射频通信技术随着科技的不断发展，智能手机已经成为了我们日常生活中不可或缺的一部分。

我们使用手机进行通信、浏览网页、玩游戏等等，而这一切都得益于手机中的射频通信技术。

射频通信技术是指利用电磁波在空间中传输信息的技术，主要包括无线电、微波和红外线通信等。

在智能手机中，主要使用的是无线电和微波通信技术。

这两种技术不同的频率范围让它们在不同的场景中得到广泛应用。

无线电通信主要是指家用电视机、收音机等无绳电器之间的通信，其频率范围为3kHz至300GHz，而微波通信则更加适合于高速数据传输，其频率范围为300MHz至300GHz。

智能手机使用的通信技术主要包括蜂窝网络（cellular network）、WiFi（无线局域网）、蓝牙（Bluetooth）和NFC（近场通信）等。

其中，蜂窝网络是最主要的通信方式，它可以通过基站、天线等设施实现对手机的无线信号覆盖，这些设施可以覆盖一定范围内的地面。

而WiFi、蓝牙和NFC则更适合于近距离无线通信，可以在房间内或者馆内内部实现高速数据传输。

其中，蜂窝网络使用的技术主要包括2G、3G、4G和5G等。

每一代技术的提升，都意味着更高的数据传输速度、更好的网络覆盖范围和更稳定的网络连接。

目前，5G技术的出现将彻底改变手机通信的形态，极大地提高了通信速度、稳定性和延迟。

此外，智能手机中的射频通信技术也不断发展着，例如智能天线技术。

智能天线技术使用射频信号进行调制，能够根据通信距离、信号强度等因素自动调节天线的功率，以最大程度地提升信号的质量和传输速度。

再例如，MIMO技术。

MIMO是多输入多输出（Multiple-input multiple-output）技术的缩写。

它通过使用多个天线来提高传输速度和质量，可以抵消干扰和传输中损失的信号，大大提高了天线的效率。

目前，MIMO技术已经被广泛应用于4G和5G等高速数据传输网络中。

综上所述，射频通信技术是智能手机中非常重要的一部分。

简述射频识别系统的基本工作原理。

射频识别系统（Radio Frequency Identification，简称RFID）是一种通过无线电信号自动识别目标对象并获取相关信息的技术系统。

它由射频标签、读写器和应用软件组成，广泛应用于物流管理、库存管理、智能交通、门禁系统等领域。

射频识别系统的基本工作原理是利用无线电信号进行通信和数据传输。

它通过与射频标签进行无线通信，实现对标签内存储的信息的读取、写入和修改。

射频识别系统中的射频标签是信息存储和传递的核心。

射频标签由射频芯片和天线组成，可以通过无线电信号与读写器进行通信。

射频芯片内部存储有唯一的标识码和相关信息，可以根据应用需求进行编程。

读写器是射频识别系统的核心设备，负责与射频标签进行通信。

读写器通过发射无线电信号激活射频标签，并接收标签返回的信号。

读写器通过天线接收射频标签发送的信号，并将其解码为数字信号，然后将其传输给上位系统进行处理。

射频识别系统的工作流程如下：1. 激活阶段：读写器发射一定频率的无线电信号，激活射频标签。

激活信号可以是连续的，也可以是间歇的。

2. 识别阶段：激活后的射频标签接收到读写器的信号后，会返回自身存储的信息。

读写器通过解码接收到的信号，获取射频标签的标识码和相关信息。

3. 数据处理阶段：读写器将获取到的射频标签信息传输给上位系统进行处理。

上位系统可以根据标签的信息进行相应的操作，如记录、存储、查询等。

射频识别系统的工作原理基于无线电信号的传输和通信。

利用射频技术，可以实现对目标对象的快速识别和信息获取。

射频标签作为信息存储和传递的载体，通过与读写器的无线通信，可以实现对标签内部数据的读写和修改。

读写器作为核心设备，负责与射频标签的通信和数据处理。

通过射频识别系统，可以实现物品的自动识别、追踪和管理，提高工作效率和准确性。

尽管射频识别系统具有许多优点，例如无接触、高效率、大容量等，但也存在一些挑战和限制。

例如，射频标签的成本较高，不能在金属等特殊材料上正常工作，传输距离有限等。

手机射频原理
手机射频原理指的是手机通信过程中使用的射频技术原理。

手机通过天线接收到的射频信号经过解调和处理后，可以实现语音通信、数据传输和无线上网等功能。

手机射频原理主要包括以下几个方面：
1.调制解调：手机将用户的语音、数据等信息转换为射频信号，并通过调制技术将其嵌入到射频信号中传输。

而在接收端，手机通过解调技术将接收到的射频信号转换为可识别的语音或数据。

2.射频信号传输：手机使用频带进行射频信号传输。

不同频段
对应不同的通信服务，如2G、3G、4G、5G等。

手机通过天
线接收到的射频信号会经过滤波、放大等处理，然后再进行信号的解调和处理。

3.天线技术：手机通过天线在空气中接收和发送射频信号。

手
机天线通常是一个小型的金属贴片或杆状天线，安装在手机外壳内部或外部。

天线设计的合理性和性能能直接影响手机的信号接收和发送质量。

4.功率控制：手机发送射频信号时需要控制信号的功率。

功率
控制可以确保信号在传输中的稳定性和可靠性。

同时，通过功率控制，手机可以根据信号强度调整对基站的访问。

除了以上几个方面，手机射频原理还涉及到信道编解码、调制
编码、信号处理和多址技术等相关技术。

这些技术共同作用，使手机能够实现无线通信功能。

什么是手机通信原理
手机通信原理主要涉及到射频部分、逻辑部分和电源部分三部分的协调工作。

以下是具体介绍：
1. 射频部分：通常由接受信号部分和发送信号部分组成。

手机在接受信号时，首先利用天线把接收到的935-960MHz的射频信号经U400、SW363，将发射信号的接收信号分开，使收发互不干扰。

从U400的第四脚输入第五脚输出，进入接收前端回路。

U400的工作状态受第三脚电位的控制，而第三脚电位又受到来自CPU的TXON、RXON信号的控制。

2. 逻辑部分：负责处理和执行手机的各种功能和指令。

3. 电源部分：负责为手机提供电能。

以上只是简单介绍，如需了解更多信息，建议查阅相关书籍或咨询专业人士。

通信系统中的射频信号处理原理在通信系统中，射频信号处理起着至关重要的作用。

射频（Radio Frequency）信号是指频率范围在300kHz到300GHz之间的电信号，常用于无线通信系统中。

射频信号处理原理涉及到射频前端的接收、放大、滤波、混频、调制、解调等过程，是确保通信系统正常运行的关键环节。

首先，射频信号的处理会涉及到射频信号的接收。

在通信系统中，接收信号首先要通过天线收集到射频信号，然后通过射频前端的放大器对信号进行放大。

接收到的信号可能会受到衰减和噪声的影响，因此需要通过放大器来增加信号的强度，以便后续的处理过程。

接着，射频信号在经过放大后，需要经过滤波器进行滤波处理。

滤波器的作用是过滤掉不需要的频率成分，只保留需要的信号频率。

这样可以有效地减小系统中的干扰和噪声，提高信号的质量和准确性。

在接收到滤波后的射频信号，通常会经过混频器进行频率变换。

混频器可以将接收到的射频信号变换到其他频率，以便进一步的处理。

通过混频器的频率转换，可以将射频信号变换到基带信号进行数字处理，或者变换到中频信号进行解调等操作。

射频信号在处理过程中，还可能需要经过调制和解调的处理。

调制是将要传输的数据信号嵌入到射频信号中，以便在接收端进行解调还原原始数据。

常见的调制方式包括调幅调制（AM）、调频调制（FM）、调相调制（PM）等。

解调则是将接收到的信号进行信号再生和解码，将数据信号从载波信号中解调出来。

总之，在通信系统中，射频信号处理原理是确保信号传输的关键环节。

通过对射频信号的接收、放大、滤波、混频、调制、解调等处理，可以保障信号的质量和稳定性，确保通信系统的正常运行。

熟练掌握射频信号处理原理，可以帮助工程师更好地设计和优化通信系统，提高通信质量和效率。

【超详细】图解手机射频电路设计原理及应用射频电路组成和特点：普通手机射频电路由接收通路、发射通路、本振电路三大电路组成。

其主要负责接收信号解调；发射信息调制。

早期手机通过超外差变频（手机有一级、二级混频和一本、二本振电路），后才解调出接收基带信息；新型手机则直接解调出接收基带信息（零中频）。

更有些手机则把频合、接收压控振荡器（RX—VCO）也都集成在中频内部。

（射频电路方框图）（一）、接收电路的结构和工作原理：接收时，天线把基站发送来电磁波转为微弱交流电流信号经滤波，高频放大后，送入中频内进行解调，得到接收基带信息（RXI-P、RXI-N、RXQ-P、RXQ-N）；送到逻辑音频电路进一步处理。

1、该电路掌握重点：（1）、接收电路结构。

（2）、各元件的功能与作用。

（3）、接收信号流程。

电路分析：（1）、电路结构。

接收电路由天线、天线开关、滤波器、高放管（低噪声放大器）、中频集成块（接收解调器）等电路组成。

早期手机有一级、二级混频电路，其目的把接收频率降低后再解调(如下图)。

（接收电路方框图）（2）、各元件的功能与作用。

1)、手机天线：结构：（如下图）由手机天线分外置和内置天线两种；由天线座、螺线管、塑料封套组成。

作用：a)、接收时把基站发送来电磁波转为微弱交流电流信号。

b)、发射时把功放放大后的交流电流转化为电磁波信号。

2)、天线开关：结构：（如下图）手机天线开关（合路器、双工滤波器）由四个电子开关构成。

（图一）（图二）作用：其主要作用有两个：a）、完成接收和发射切换；b）、完成900M/1800M信号接收切换。

逻辑电路根据手机工作状态分别送出控制信号（GSM-RX-EN；DCS- RX-EN；GSM-TX-EN；DCS- TX-EN），令各自通路导通，使接收和发射信号各走其道，互不干扰。

由于手机工作时接收和发射不能同时在一个时隙工作（即接收时不发射，发射时不接收）。

因此后期新型手机把接收通路的两开关去掉，只留两个发射转换开关；接收切换任务交由高放管完成。

射频技术的工作原理嘿，朋友们！今天咱来聊聊射频技术的工作原理。

这玩意儿啊，就像是一个神奇的魔法盒子，里面藏着好多奥秘呢！你看啊，射频技术就好比是一场音乐会。

射频信号就像是那美妙的音乐旋律，在空气中欢快地跳跃着。

而天线呢，就是那个把音乐传出去的大喇叭，让这旋律能传播得更远更广。

想象一下，射频信号就是一个个小小的音符，它们有着自己独特的频率和节奏。

这些音符们在各种电子设备里跑来跑去，传递着各种信息。

就好像我们说话一样，把我们的想法通过声音传递给别人。

那射频技术到底是怎么工作的呢？简单来说，就是发送端发出射频信号，通过天线发射出去，然后接收端的天线接收到这些信号，再进行处理和解读。

这就像是我们寄信一样，把信写好装进信封，通过邮局寄出去，对方收到信后再拆开来看。

比如说我们的手机吧，手机里的射频模块就像是一个勤劳的小邮差，不停地收发着各种信息。

当我们打电话的时候，它就把我们的声音转换成射频信号发送出去，对方的手机接收到信号后再还原成声音。

是不是很神奇呢？再来说说那些无线设备，比如无线路由器。

它也是通过射频技术来工作的呀。

它不停地向外发送着无线网络信号，就像是一个热情的主人在招呼着大家快来连接。

那射频技术为啥这么厉害呢？这可多亏了它的一些特点呢！它可以远距离传输信息，而且速度还挺快。

这就好比是一个长跑健将，能快速地把东西送到目的地。

而且啊，射频技术还很灵活呢！它可以在不同的频率上工作，就像一个多才多艺的艺人，能表演各种不同风格的节目。

射频技术在我们的生活中可真是无处不在啊！从手机到电视，从无线网络到智能设备，哪里都有它的身影。

它就像是我们生活中的隐形助手，默默地为我们服务着。

所以啊，可别小看了这射频技术。

它虽然看不见摸不着，但却在悄悄地改变着我们的生活呢！我们能享受到这么多便捷的科技产品，可都多亏了它呀！怎么样，是不是对射频技术有了更深的了解呢？是不是觉得它很神奇呢？嘿嘿！原创不易，请尊重原创，谢谢!。

射频电路篇本次培训内容：手机各级电路原理及故障检修1，基带电路发话电路、受话电路、蜂鸣电路、耳机电路、 背光电路、马达电路、按键电路、充电电路、开 关机电路、摄像电路、蓝牙电路、FM电路、显示 电路、SIM卡电路、TF卡电路2，射频电路接收电路、发射电路一、手机通用的接收与发射流程天线：ANT 声表面滤波器：SAWfilter 低噪声放大器：LNA 功放：PA手机通用的接收与发射流程1、信号接收流程： 天线接收——天线匹配电路——双工器——滤波（声 表面滤波器SAWfilter）——放大（低噪声放大器 LNA）——RX_VCO混频（混频器Mixer）——放大 （可编程增益放大器PGA）——滤波——IQ解调（IQ 调制器）——（进入基带部分）GMSK解调——信道均 衡——解密——去交织——语音解码——滤波—— DAC——放大——话音输出。

手机通用的接收与发射流程2、信号发射流程： 话音采集——放大——ADC——滤波——语音编码——交织——加密——信道均衡——GMSK调制—— （进入射频部分）IQ调制（IQ调制器）——滤波—— 鉴相鉴频（鉴相鉴频器）——滤波——TX_VCO混频 （混频器Mixer）——功率放大（PA）——双工器—— 天线匹配电路——天线发射。

手机通用的接收与发射流程3、射频电路原理框图：二、射频电路的主要元件及工作原理天线：ANT 声表面滤波器：SAWfilter 低噪声放大器：LNA 功放：PA射频电路的主要元件及工作原理1、天线、匹配网络、射频连接器： • 天线（E600）：作用是将高频电磁波转化为高频信号电流。

射频电路的主要元件及工作原理• 天线匹配网络（L604、C611、C614）：主要是完成主板与 天线之间的功率匹配，以使天线的效率尽可能高。

射频连接器（J600）：又叫同轴连接器或射频开关，作 用主要是为手机的测试提供端口。

其内部是簧片的接触结 构，相当于一个机械开关，通常状态下开关处于闭合状态， 当射频线探头插入射频连接器时，簧片一端将与主板的天线 通路断开，而与射频线探头接触，此时手机与测试仪器之间 就通过射频连接器与射频线进行信号的传输。

射频识别系统的工作流程射频识别（RFID）系统是一种用于识别目标或物品的技术，它通常可以标识、存储和操作物品的位置信息。

RFID系统的工作流程可以概括为以下几个步骤：
1）发射器将射频信号通过无线电发射机发射出去，使射频信号展开扩散；
2）读取器接收到射频信号并将信号传输到芯片；
3）芯片将接收到的信号解码，将解码出来的标识或存储数据传输至控制器；
4）控制器分析信号数据和标识，并将数据和标识转发到控制中心；
5）控制中心将接收到的信号和标识进行处理，并利用历史数据库查询相应的信息；
6）处理后的结果通过网络发送到用户手机或者PC中，用户可以收到相应的目标物品或者存储数据信息。

RFID系统主要用于跟踪和标识物品。

它包括射频信号发射器和读取器，芯片和控制器。

发射器发出的射频信号被读取器接收到，读取器将信号传输至芯片，芯片将信号解码，接着控制器分析得到的标识和数据，最后将信息发送给用户。

RFID系统的工作流程能够有效的用于跟踪和标识物品的位置，进而提高物流的效率，提高管理水平。

此外，它还可用于购物、考勤等各种场合。

射频识别工作流程,工作原理,电池辐射下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!射频识别（RFID）是一种自动识别技术，通过无线电频率信号实现远距离识别目标并获取相关数据，不需要建立机械或光学接触。

目录一、手机工作流程示意图(Infineon平台、Broadcom平台、MTK平台)二、射频部分讲解三、逻辑部分讲解四、电源部分讲解五、电性能部分讲解手机工作流程示意图一、射频部分讲解由天线接收到的高频信号送到PR 接口，再送往射频转换开关，此时具有GSM 和DCS 两种工作状态： 频段切换的控制信号VC1、VC2 1 0 处于GSM 发射状态 00 处于GSM 、DCS 接收状态 0 DCS 发射状态 的接收信号经高频虑波器虑波送到中频IC ，另一路1800MHZ 的接收信号经高频虑波器虑波送到中频IC ；中频IC 对虑波后接收信号在内部进行低噪声放大，然后和接收本振送来的接收信号进行混频，产生360MHZ 的中频信号送到中频虑波器进行虑波，虑波后的中频信号送往中频IC 再进行二次混频，最终产生四路接收I/O 信号送往BGA ；在BGA 内部进行A/D 转换以及信号外理，然后再经过在D/A 转换面语音信号送往LCD 、听简等。

2、 发射电路 语音信号从MIC 输入，BGA 将语音信号转换成电流信号，在BGA 内部进行A/D 转换和数字信号处理，然后再D/A 转换调制成发射信号的I/O 信号，送到中频IC 进行调制；由中频IC内部进行变频产生424MHZ的发射信号，再和发射本振进行混频、虑波产生发射信号，然后发射本振振荡产生所需的GSM、DCS的发射频率信号送到功率放大IC；当手机收到基站发出的功率级别要求，在BGA控制下从功率表中调出相应的功率级别数据，经过D/A 转换成标准功率控制电平与实际发射的功率值比较，产生误差电压去调节激励放大电路、功放增益，将放大后的信号送到射频转换开关进行GSM900和DCS1800的频段切换，最终送往天线进行发射。

3、线路流程接收通路：天线信号射频测试点射频转换开关高频虑波器（一路GSM900信号；一路DCS1800信号）中频IC接收本振中频虑波器BGA发射通路：MIC受话BGA 中频IC发射本振功率放大IC射频转换开关射频测试点天线信号4、维修实例Infineon平台：Broadcom平台：不入软件位ABORT：A、电流为0的情况：1、32KHZ是否正常工作；2、U4外围电阻R8、R15、C73、C74的阻值是否正常；3、开机键U4＃43脚BGAB、电流过小的情况：1、13MHZ是否正常工作；2、13MHZ U17BGA3、U4外围电阻R40、R39的阻值是否正常；4、U19的虚焊、不良问题引起的；C、电流正常，但不入软件：1、U1、U21、U4不良问题引起的；2、U21外围电阻R40、R39的阻值是否正常；3、尾插J4U1之间的物理通路是否导通；3、U19、FL4、FL5的虚焊、不良问题引起的；D、电流过大的情况：1、U1、U21、U4、U14不良问题引起的；2、U16、U18的短接、不良问题引起的；3、U19的短接、不良问题引起的；4、U4Q3；5、U17Q1；6、U1外围电阻的短接问题引起的；E、failed的情况：1、尾插U1的物理通路是否导通；2、U21U1的物理通路是否导通；1、13MHZ不良问题引起的；F、能入软件，但不开机的情况：1、U4U21的供电线路是否导通；(串口线路：尾插U1，尾插的7、8脚对地阻值大约在1.4MHZ左右为正常，)校准位：A、ABORT1、U21不良问题引起的；（能入软件，但校准不过）2、U4不良问题引起的；（测试机柜的电流过小的情况）3、U1不良问题引起的；（测试机柜的电流正常的情况）4、U45、U41、U6不良问题引起的；（测试机柜的电流过大的情况）5、尾插U1，尾插的7、8脚对地阻值大约在1.4MHZ左右为正常；6、U19短路、不良问题引起的；7、32KHZ是否正常工作，R11的阻值大约在1.4MHZ左右为正常；8、13MHZ U17BGA；9、FL4、FL5不良问题引起的；（能开机、但校准不过）10、CON1不良问题引起的；12、充电线路Q29、Q28、Q23不良问题引起的；13、U17不良问题引起的；B、10041、C、4002（手机电流过大）1、U4、U17、U14、U13不良问题引起的；2、U4R1、R2BGA；3、BGA外围的电阻、电容是否短接问题引起的，以及相关的电阻、电容是否阻值正常；4、U6、U18短接、不良问题引起的；D、50021（GSM的TX POWER校准不合格）1、从开机电流的大小(不低于50~60mA)，判断手机能不能上网；2、若静态下电流大于100 mA，U1、U4、U17、U14不良问题引起的；3、U4U17，U4U14的供电问题；4、U1不良问题引起的；（功率控制器）5、JI不良问题引起的；（用射频头接触J1，测量J1的阻值大约在0.6~0.7M左右为正常）6、U13不良问题引起的；7、13MHZ、U17不良问题引起的；8、U16、U18不良问题引起的；9、U4不良问题引起的；10、U21不良问题引起的；(软件问题)E、50039（DCS的TX POWER校准不合格）1、U13 U14、U14 U1的DCS线路；1、4 U14的供电问题；2、J1不良问题引起的；（用射频头接触J1，测量J1的阻值大约在0.6~0.7M左右为正常）3、U13 FL1 U17；4、U16、U18不良问题引起的；(测量其对地阻值是否正常)5、DISP1短路引起的；6、U1、U4不良问题引起的；7、若转换DCS掉电，则TX VCO、U14等相关器件引起的，以及外围电路是否焊接良好；F、5002411、5002413、5002431(GSM频率较准检查)1、U1 U17 U16、U18 U14不良问题引起的；(5002411)2、U4 13MHZ U17不良问题引起的；(5002413)G、5002531(DCS的频率较准检查)1、U17 U16不良问题引起的；联发平台：不入软件位：1、U200不良，U100 U200的物理通路是否导通；(电流正常，但不入软件)2、U506、DISP1插槽短路、不良引起的；(电流有短路现象)3、U207、U208、U201贴反、短路、不良引起的；(开机电流大约在200mA左右)1、U100的外围电路以及相关的电阻、电容是否阻值正常；2、U300 C310 BGA的供电线路；3、U300 L501 射频IC的供电线路；4、开机键 U306 U300的供电线路；(U306的引脚1对地电阻170K欧姆左右)5、U504不良；(无26M基准时钟信号会引起不开机)(串口线路：尾插、U208 U100)校准位A、C1.3(ADC的校准)：1、RN301不良引起的；(RN301右边的4个引脚的对地电阻正常值为50k欧姆左右)2、U100不良引起的；B、C1.4(AFC的测量、校准)：1、U504 U506，X100不良问题引起的；(能呼叫网络的情况)1、U100不良；(开机时电流静止不动)2、U506不良；(开机时电流正常跳动)C、C3.5、C5.5 (GSM、DCS中间信道发射功率)：1、U502虚焊问题引起的；2、U506不良；(能呼叫网络、掉线的情况)3、U502不良；(能呼叫网络、功率过大的情况)D、C4.3、C6.3(GSM、DCS接受功率校准 )：1、U502虚焊问题引起的；2、U506不良；(能呼叫网络、功率过低的情况)3、U510 R330 U507，R330不良；(开机电流达不到呼叫网络的要求)二、逻辑部分讲解A、这部分电路要正常工作需要满足以下条件：1、13MHZ晶振信号要正常工作，2、电源IC的供电电压要正常工作，3、程序存储器FLASH和基带IC的物理通路能正常工作，4、相关的供电线路能正常工作（没有短路现象和电流异常现象）。

射频信号解调流程下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!射频信号解调是指通过对射频信号的处理，提取出原始信息信号的过程。

BTX培训文档手机射频基本原理及生产使用手册简介：本文对目前公司所做的GSM以及CDMA手机的射频部分原理做了简单介绍，着重于生产所用的校准终测软件的使用，常见问题的分析与解决。

阅读本文的时候还可参考另外一篇《G+C项目产线使用手册》。

具体的CDMA错误代码还可参考《AMTS_Calibration_Error_Codes_and_Troubleshooting_7_U》一.GSM：1．基本通信架构示意图注：蓝色字体框仅起到标识作用，不代表实际器件；A．发射通路（TX）基带送过来的IQ信号进入收发芯片（MT6129）以后进行上变频，将基带信号调制到射频信号，MT6129将此射频信号送出，经过匹配进入PA（SKY77318），放大以后经过匹配到达天线开关（LMSP33AA_695），直接进入RF测试座——天线这一条道路，发射出去。

在发射通路中，由PA对射频信号进行放大，具体放大到多少，取决于APC的电平，APC是给PA提供偏置电压以控制其放大倍数的，由基带进行控制。

天线开关是对通路收发进行控制的器件，发射与接收通路不是同时打开的，由HB_LX以及LB_LX进行时序的控制，打开或者关闭发射以及接收通路。

B．接收通路（RX）天线接收到空间的GSM信号，通过RF测试座以后进入天线开关，经过匹配进入接收声表面滤波器（RX SAW），进行滤波并且分成差分信号以后，进入收发芯片（MT6129），进行解调，下变频以后形成接收IQ信号，送到基带进行下一步处理。

C．时钟电路GSM的参考时钟由一颗26MHz的晶振提供，26MHz信号进入收发芯片以后，会经由内部的buffer再送到基带。

3．ATE常用测试项的选择以及说明：在A TE项目中，会有如下界面：下面做个简单说明：在下半部分的图面里，是对配置文件的选择：Test Setup File Location（Setup file）――选择setup文件，这是最先进行选择的；会生成对应的database文件）Config File Location（CFG file）――选择配置文件；Calibration File Location（ini file）――选择校准用的初始化文件；Test Report Location――选择终测产生的log文件存放目录；Report Database Location――选择校准产生的log文件；Stop condition――建议勾选，这样一旦有某个项目校准失败，A TE就会停下来；Add Cal Status――必须勾选，否则校准标识位不会被写入；Fast Power Measurement――不要勾选，否则容易引起错误代码为206的问题；其他选项根据需要进行勾选；Band菜单：选择GSM900 Cal以及DCS Cal，表示进行这两个频段的校准；RX菜单：选择AFC Cal表示进行自动频率校准，选择Pathloss Calibration表示进行接收通路损耗分段补偿校准；TX菜单：选择SKY APCDC表示对PA的直流偏置电压进行校准，选择SKY（328/318）表示对PA类型进行选择，选择APC Check表示对基准信道的各个功率等级的发射功率进行检测；Battery/ADC菜单：选择ADC Cal/PSU Ctrl，表示对电源进行程控，并且进行电池校准；这两个菜单不需要进行勾选；勾选GSM900以及DCS表示会对这两个频段进行终测；4．经常出现的校准问题分析：AFC Calibration Fail = 501手机AFC（自动频率控制）校准失败。
