脉冲信号产生电路设计脉冲信号产生电路是一种常见的电路设计，可以用于产生特定频率和周期的脉冲信号。
本文将介绍脉冲信号产生电路的基本原理、设计流程和实现方法。
一、脉冲信号产生电路的基本原理脉冲信号产生电路的基本原理是利用RC电路的充放电过程来产生脉冲信号。
当电容器充电到一定电压时，电容器会自动放电，这种过程可以产生一个脉冲信号。
通过调整电容器的电容值和电阻的阻值，可以控制脉冲信号的频率和周期。
二、脉冲信号产生电路的设计流程1. 确定脉冲信号的频率和周期：根据实际需求，确定脉冲信号的频率和周期。
2. 选择电容器和电阻：根据脉冲信号的频率和周期，选择合适的电容器和电阻。
3. 计算电容器和电阻的阻值：根据电容器和电阻的选择，计算出它们的阻值。
4. 组装电路：根据计算结果，组装电路。
5. 测试电路：连接电路后，进行测试，检查脉冲信号的频率和周期是否符合要求。
6. 调整电容器或电阻的阻值：如果脉冲信号的频率和周期不符合要求，可以通过调整电容器或电阻的阻值来实现。
三、脉冲信号产生电路的实现方法1. 555定时器电路：555定时器电路是一种常见的脉冲信号产生电路，可以产生稳定的脉冲信号。
它的优点是稳定可靠，适用于大部分应用场合。

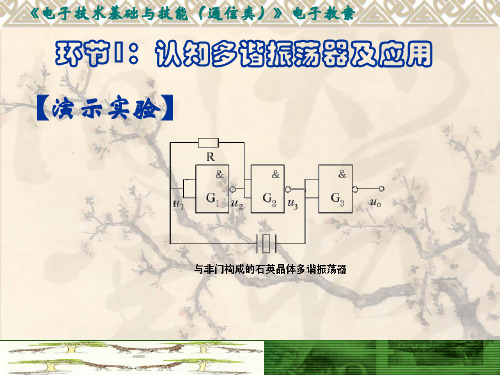

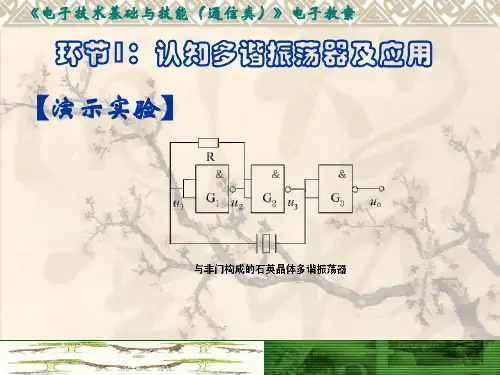

2. 门电路：门电路也可以用于产生脉冲信号。
通过组合不同的门电路，可以实现不同的脉冲信号。
3. 基于微控制器的脉冲信号产生电路：基于微控制器的脉冲信号产生电路可以实现更加复杂的脉冲信号，适用于需要实现多种信号的应用场合。
四、总结脉冲信号产生电路是一种常见的电路设计，可以用于产生特定频率和周期的脉冲信号。
通过选择合适的电容器和电阻，以及调整电容器或电阻的阻值，可以实现不同频率和周期的脉冲信号。
在实现脉冲信号产生电路时，可以选择不同的实现方法，根据实际需求选择最适合的方法。
脉冲发生电路原理
脉冲发生电路是一种能够产生脉冲信号的电路。
它由一系列的元件组成，通过这些元件的相互作用，可以生成周期性或非周期性的脉冲信号。
脉冲发生电路的基本原理是利用元件之间的相互耦合和反馈作用。
其中，反馈回路起到了关键的作用，通过引入反馈信号，可以使电路产生周期性的振荡现象。
在脉冲发生电路中，最常见的元件是电容和电感。
通过对电容充电和放电，可以使电路产生周期性的脉冲信号。
当电容充电到一定电压时，电容上的电压会突变，从而产生脉冲信号。
而电感则可以使电流发生突变，从而产生脉冲信号。
脉冲发生电路还可以利用晶体管或集成电路来实现。
晶体管可以作为开关，控制电容或电感的充电和放电过程，从而产生脉冲信号。
而集成电路则可以包含多个功能模块，实现更加复杂的脉冲发生功能。
脉冲发生电路的应用非常广泛。
在通信领域中，脉冲发生电路可以用于产生调制信号和解调信号。
在计算机领域中，脉冲发生电路可以用于时钟信号的产生和同步控制。
此外，脉冲发生电路还可用于科学研究、医疗设备等领域。
总的来说，脉冲发生电路通过元件之间的相互作用和反馈回路的设计，可以有效产生脉冲信号。
它具有广泛的应用，为各种电子设备提供了重要的功能。
脉冲信号产生电路设计脉冲信号产生电路是一种电路设计，它可以产生一系列的脉冲信号，这些信号可以用于各种不同的应用，例如数字电路、通信系统、计算机等等。
在本文中，我们将介绍脉冲信号产生电路的基本原理、设计方法和应用。
脉冲信号产生电路的基本原理是利用电容和电阻的充放电过程来产生脉冲信号。
当电容充电时，电压会逐渐增加，当电压达到一定值时，电容会开始放电，电压会逐渐降低。
这个过程可以用一个简单的RC电路来实现。
当电容充电时，电压会逐渐增加，当电压达到一定值时，电容会开始放电，电压会逐渐降低。
这个过程可以用一个简单的RC电路来实现。
在脉冲信号产生电路中，我们可以通过改变电容和电阻的数值来控制脉冲信号的频率和幅度。
例如，如果我们想要产生一个高频率的脉冲信号，我们可以选择一个小的电容和一个大的电阻。
相反，如果我们想要产生一个低频率的脉冲信号，我们可以选择一个大的电容和一个小的电阻。
脉冲信号产生电路的设计方法有很多种，其中最常见的是使用555定时器。
555定时器是一种集成电路，它可以产生各种不同的脉冲信号。
它的工作原理是利用电容和电阻的充放电过程来产生脉冲信号。
通过改变电容和电阻的数值，我们可以控制脉冲信号的频率和幅度。
脉冲信号产生电路在各种不同的应用中都有广泛的应用。
例如，在数字电路中，脉冲信号可以用来控制逻辑门的开关。
在通信系统中，脉冲信号可以用来传输数字信号。
在计算机中，脉冲信号可以用来控制各种不同的设备，例如打印机、硬盘驱动器等等。
脉冲信号产生电路是一种非常有用的电路设计，它可以产生各种不同的脉冲信号，这些信号可以用于各种不同的应用。
通过掌握脉冲信号产生电路的基本原理和设计方法，我们可以设计出各种不同的脉冲信号产生电路，以满足不同的应用需求。
数电实验实验报告实验名称脉冲信号产生电路实验目的1.熟悉555集成时基电路的构造、工作原理及特点2.掌握用时基电路设计脉冲信号产生电路的方法3.掌握影响脉冲波形参数的定时元件数值的计算方法4.熟悉使用示波器测量信号周期和脉宽的方法实验仪器设备通用试验箱、数字示波器、万用表、555、电阻、电容、连接线元器件555、电阻、电容实验原理1.555定时器的工作原理：（1）内部组成电路：（2）555定时器的功能表2.555定时器组成多谐振荡器（1）555定时器组成多谐振荡器连线图（2）工作原理：电路没有稳态，只有两个暂稳态，电路不需要外加触发信号，利用电源通过电阻R A、R B向电容C充电，以及通过放电三极管T放电，便产生振荡。
输出信号的时间参数T=T1+T2，其中T1=0.7(R A+R B)C（正脉冲宽度）、T2=0.7R B C(负脉冲宽度)，则T=0.7(R A+2R B)C且555要求RA、RB均应大于或等于1KΩ，但应小于或等于3.3MΩ（3）芯片引脚图实验内容设计一个自激多谐振荡器电路，用数字示波器观测Uc与Uo的波形，测定振荡频率；改变RA、RB、C的值，再观测波形及频率的变化。
实验数据记录及处理实验数据：R A R B C UCUT(测量) T(实际) f 47Ω100Ω10nF 1.04v 2.16v 1.840ms 1.729ms543.5HZ100Ω47kΩ10nF 1.00V 757.6V 1.520ms 1.358ms 657.9HZ 实验结论Vo呈方波当电容充电时，V0输出高电平当电容放电时，V0输出低电平当RA:RB增大时，占空比也随之增大频率与RA、RB、C都成反比-----精心整理，希望对您有所帮助!。
脉冲信号产生电路设计
脉冲信号产生电路是一种能够产生具有特定频率和占空比的脉冲信号的电路。
它可以应用于许多领域，如通信、计算机、控制等。
下面是一个基本的脉冲信号产生电路设计：
1. 选择适当的元器件：在设计脉冲信号产生电路之前，需要选择适当的元器件。
其中最重要的是集成电路和电容器。
2. 选择适当的集成电路：在这个设计中，我们将使用555定时器作为主要集成电路。
它是一种非常常用的定时器，具有广泛应用。
3. 连接元件：将555定时器与其他元件连接起来。
在这个设计中，我们需要连接一个电容器和若干个电阻。
4. 设置频率和占空比：根据实际需求设置脉冲信号的频率和占空比。
这可以通过调整电容器和电阻来实现。
5. 调试：完成连接后，需要对整个系统进行调试。
对于初学者来说，可能需要一些时间来找到最佳设置。
总之，脉冲信号产生电路设计需要考虑很多因素，并且需要进行仔细
的调试才能达到最佳效果。
如果您需要更深入的了解，可以参考相关电路设计书籍或咨询专业人士。
