沪科版九年级物理一课一练14.3 连接串联电路和并联电路(word版含答案解析)

轧东卡州北占业市传业学校第三节连接串联电路和并联电路精选练习考点一、串联和并联1. 〔2021•〕在以下列图所示的四个电路图中，开关S闭合后，三个灯泡是并联的是〔〕【答案】D【解析】选项A三个灯泡串联，选项B混联L1、L2串联，再和L3并联；选项C也是混联L1、L3并联再和L2串联；选项D正确。

2.〔2021•〕如下列图，电路元件及导线连接均完好，闭合开关S1、S2，那么〔〕A．L1不能发光，L2能发光 B．L1能发光，L2不能发光 C．L1、L2都能发光 D．L1、L2都不能发光【答案】B【解析】闭合开关S1、S2，电路为L1的根本电路，L2被短路，故L1能发光，L2不能发光。

3.〔2021•〕如下列图的四个电路中，属于并联电路的是〔〕【答案】C【解析】A选项该电路的连接方式是两只灯泡串联后再与另一只灯泡并联，属于混联，不符合题意；B选项图中三盏灯泡是串联的，不符合题意；C选项三盏灯泡的两端分别连在一起，它们是并联在一起的，符合题意；D选项该电路图中的两只灯泡被一条电线短路，所以只有一盏灯泡连在电路中，不符合题意；应选C。

考点二、连接串联电路和并联电路4.〔2021•模拟〕在如下列图的电路中，假设想让灯泡和电动机同时工作，需要闭合开关；假设同时闭合S1和S2，可以工作的用电器是。

【答案】S1；电动机【解析】开关S2起到对灯泡短路的作用，因此要想让灯泡工作，只需要闭合开关S1不能闭合开关S2；开关S1和S2都闭合时，电路发生局部短路，即灯泡短路，电流不再通过灯泡；故灯泡不发光，但电动机仍工作，故答案为：S1；电动机。

5.〔2021•二模〕如下列图电路，要使灯泡L1和L2组成并联电路，应该〔〕A．只闭合S3 B．只闭合S2C．同时闭合S1和S2 D．同时闭合S1和S3【答案】D【解析】A、只闭合S3时电流只有一条路径，是L2的简单的电路，不合题意；B、只闭合S2时电流只有一条路径，电流依次流过L2、L1和开关S2，属串联电路，不合题意；C、同时闭合S1和S2时电流会不经用电器直接从电源正极流向负极，属电源短路，是错误的，不合题意；D、同时闭合S1和S3时电流有两条路径，分别流经灯泡L1和L2，属并联电路，符合题意,应选D。

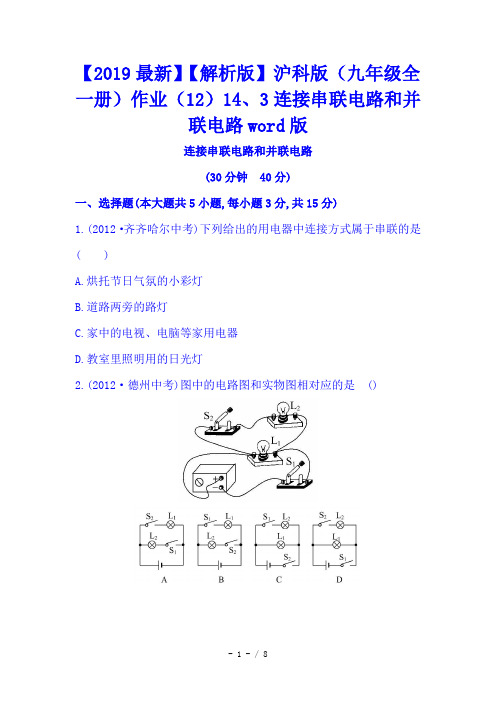

【2019最新】【解析版】沪科版（九年级全一册）作业（12）14、3连接串联电路和并联电路word版连接串联电路和并联电路(30分钟40分)一、选择题(本大题共5小题,每小题3分,共15分)1.(2012·齐齐哈尔中考)下列给出的用电器中连接方式属于串联的是( )A.烘托节日气氛的小彩灯B.道路两旁的路灯C.家中的电视、电脑等家用电器D.教室里照明用的日光灯2.(2012·德州中考)图中的电路图和实物图相对应的是()3.(多选)有一个看不见内部情况的盒子,盒上有两个灯泡和一个开关,它们的连线在盒内。

闭合开关,两个灯泡都发亮,断开开关,两个灯泡都熄灭。

在不打开盒子的情况下,小玲为了判断两个灯泡的连接方式,把其中一个灯泡拆下,闭合开关,观察另一个灯泡。

下列说法正确的是()A.如另一个灯还亮,则原来两灯是并联B.如另一个灯还亮,则原来两灯是串联C.如另一个灯不亮,则原来两灯是并联D.如另一个灯不亮,则原来两灯是串联4.(2012·湘潭中考)火车车厢后有两间厕所,只有当两间厕所的门都关上时(每扇门的插销相当于一个开关),车厢中显示“厕所有人”的指示灯才会发光。

下图中符合要求的电路是()5.(2012·温州中考)如图所示的电蚊拍,具有灭蚊和照明等功能。

当开关S1闭合、S2断开时,只有灭蚊网通电起到灭蚊作用;当开关S1和S2都闭合时,灭蚊网与灯都通电同时起到灭蚊和照明作用。

下列电路设计符合这种要求的是()二、填空题(本大题共3小题,每空1分,共7分)6.(2012·江西中考)如图所示,汽车在转向前,司机会拨动方向盘旁边的横杆。

汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭。

这两个转向灯在电路中的连接方式为;司机所拨动的这根横杆就相当于电路中的。

7.如图所示的电路,不允许同时闭合的开关是,若要L1与L2构成并联电路,应闭合的开关是,若只闭合S1,则灯发光。

8.如图是简化了的电冰箱的电路图。

14.3连接串联电路和并联电路1. 如图所示是小明同学测量小灯泡L1两端电压的电路，图中有一条导线接错了，接错的导线是（）.A. 导线1B. 导线2C. 导线3D. 导线42. 在用滑动变阻器改变灯泡亮度的实验中，对于连接实验电路的注意事项，不必要的一点是（）A. 连入变阻器时，应使滑片位于变阻器值最大的位置B. 开关、电流表应接在靠近电源电流流出的一端C. 连接电路时，应先将开关断开D. 电流表应与灯泡串联，并使它的“+”接线柱，靠近电源的“+”极一端．3. 如图所示的电路图中，要使灯泡L1和L2组成并联电路，应该是（）A. 只闭合S3B. 同时闭合S1和S3，断开S2C. 同时闭合S1和S2，断开S3D. 只闭合S24. 如图所示的电路，下列说法正确的是（）A. 只闭合开关S1，灯泡L1与滑动变阻器并联，电流表测干路电流B. 只闭合开关S2，灯泡L1与滑动变阻器并联后再与L2串联C. 闭合开关S1S2，灯泡L1L2并联后再与滑动变阻器串联D. 闭合开关S1S2，灯泡L2被短路，电压表测灯泡L1两端的电压5. 多选如图所示电路为测量小灯泡电阻的电路，这个电路的错误是（）A. 电流表接错B. 电压表接错C. 变阻器接错D. 开关接错6. 如图电路中，甲、乙两处分别接入电流表或电压表．当S闭合后，为使两灯均能发光，则（）A. 甲接电流表，乙接电压表B. 甲、乙均接电流表C. 甲、乙均接电压表D. 甲接电压表，乙接电流表7. 小聪家里有一台透明门的电冰箱，当他打开冰箱门时，冰箱内的灯就亮；当他关闭冰箱门时，冰箱内的灯就熄灭，但压缩机依然工作．小聪断定冰箱门上有一个开关S，下面小聪的判断中正确的是（）A. 冰箱内的照明灯和压缩机串联B. 冰箱内的照明灯和压缩机并联，开关S在干路上C. 冰箱内的照明灯和压缩机并联，开关S和照明灯串联D. 冰箱内的照明灯和压缩机并联，开关S和压缩机串联8. 在如图所示的四个电路中，哪个电路中三个电灯是并联的（）.A.B.C.D.9. 如图所示电路，以下说法正确的是（）.A. 只接通S2，灯亮且电铃响B. 只接通S1，灯亮且电铃响C. 只断开S3，灯亮且电铃响D. 只断开S1，灯亮且电铃响10. 小宁用四盏灯、两个开关，设计了教室的照明电路，要求每个开关都能独立控制两盏灯．如图所示的电路图中，符合要求的是（）A. B. C. D.11. 小明房间里准备安装一盏吊灯和一盏壁灯，要求它们能根据需要各自独立工作，下列设计的四种电路中，符合要求的是（）A.B.C.D.12. 行人必须根据交通红绿灯信号过斑马线，下列控制红绿灯电路的原理图中，可行的是（）A.B.C.D.14.3连接串联电路和并联电路1. 如图所示是小明同学测量小灯泡L1两端电压的电路，图中有一条导线接错了，接错的导线是（）A. 导线1B. 导线2C. 导线3D. 导线4【答案】C【解析】试题分析：小明同学测量小灯泡L1两端电压，电压表应与小灯泡L1并联，图中电压表测量的是小灯泡L1与L2串联后的总电压，导线3连接错误，应接在小灯泡L1的右端接线柱上。

14.3连接串联电路和并联电路同步测试一、单选题1. 如图所示，是由三个开关和两盏电灯组成的电路，下列说法错误的是( )A. S1.S3断开，S2闭合时，灯L1.L2为串联B. S2断开，S1.S3闭合时，灯L1.L2为并联C. S1.S2闭合，S3断开，只有灯L2发光D. S1.S2.S3均闭合时，灯L1.L2都能发光2. 飞机黑匣子的电路等效为两部分．一部分为信号发射电路，可用等效电阻R1表示，用开关S1控制，30天后自动断开，R1停止工作．另一部分为信息存储电路，可用等效电阻R2表示，用开关S2控制，能持续工作6年．如图所示等效电路正确的是（）A. B.C. D.3.两只小灯泡L1和L2连接在同一电路中，以下哪个特点可以确认两灯是并联的（）A. 两灯亮度不同B. 两灯两端的电压相等C. 通过两灯的电流相等D. 通过两灯的电流不相等4. 如图是某品牌榨汁机．为保障安全，该榨汁机设置了双重开关﹣﹣电源开关S1和安全开关S2．当杯体倒扣在主机上时，S2自动闭合，此时再闭合S1，电动机才能启动，开始榨汁．下列电路图符合上述要求的是（）A. B. C. D.5. 经抽考，我区2017年学业水平考试体育学科抽考项目为坐位体前屈．如图是我区某学校利用图示的“坐位体前屈测试仪”对初四学生进行身体柔韧性测试．测试者向前推动滑块，滑块被推动的距离越大，仪器的示数就越大．小明同学设计了如图所示的四种电路，其中滑动变阻器的滑片向右滑动时，电表示数增大的电路是（）A. B. C. D.6. 如图所示的四个电路中，闭合开关S后，两灯属于串联的是（）A. B. C. D.7. 楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能.小明和小刚利用“光控开关”（天黑时自动闭合，天亮时自动断开）和“声控开关”（当有人走动发出声音时，自动闭合，无人走动没有声音时，自动断开）设计了如图所示的电路，使楼道照明变得“智能化”，下列符合这种“智能”要求的电路图是（）A. B. C. D.8. 如图所示的四个电路图中，开关闭合时，三盏灯属于并联关系的是: （）A. B.C. D.9. 如图所示的电路图中，开关S同时控制电灯和电铃的是（）A. B. C. D.10. 求胜心切的他在最后一投时慌乱没有把握好力道，铅球出手后自己摔倒在地，同学们把他送到了医院，在医院里，李飞扬看到护士值班室墙上有一个病人呼叫器面板，他迅速脑补出了对应的电路，可以让同住一个病房的两个病人单独控制同一只电铃，且能让值班室的护士在铃响时根据不同的灯亮区分出哪个病人在按铃呼叫，他想到的电路应该是下图中的（）A. B. C. D.二、填空题11. 如图，只闭合开关S1时，它们是________联；当S1、S2、S3都闭合时，它们是________联 .12. 如图所示，当S1、S2断开时，能亮的灯是_________ ，它们是_________联的；当S1、S2闭合时，能亮的灯是________ ，它们是_________联的；当S1闭合，S2断开时，能亮的灯是________ ．13. 某同学设计了一个电子身高测量仪．下列四个电路中，R是定值电阻，R'是滑动变阻器，电源电压不变，滑片会随身高上下平移．能够实现身高越高，电压表示数越大的电路是________理由________．14. 如图所示是电吹风的简化电路图，A是风扇的电动机、B是电热丝，要吹热风应闭合开关________，此时A与B________联在电路中．15. 家庭电路和教室的电路都是________电路，当关掉电路中的一盏电灯时，其他的电灯和用电器________受到影响．（选填“会”或“不会”）用来装饰圣诞树的小彩灯的电路是________电路，当其中任何一个小灯泡灯丝被烧断时，其余小灯泡________（选填“能发光”或“不能发光”）．16. 如图所示电路，要使小灯泡L2、L3串联，必须闭合开关________；要使L1、L2并联，必须闭合开关________ ，此时________被短路．三、解答题17. 根据图所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）．四、实验探究题18. 晓彤同学在科技活动小组中为学校茶炉房设计了如图所示的人工控制电路．用红绿灯分别表示水是否烧开，只红灯亮，表示水未烧开，只绿灯亮，表示水已烧开．（1）水已烧开时开关的开闭情况是________A．S1闭合、S2断开B．S1断开、S2闭合C．S1、S2都断开D．S1、S2都闭合（2）小雪同学看了晓彤的设计后认为该设计还有不足之处，请指出该设计的两点不足：①________ ；②________（3）同学们经过讨论，在晓彤设计的基础上进行了改进，克服了上述的不足，请你将改进后的电路图画在图方框内．（可改动元件）________五、作图题19. 根据图甲电路图连接图乙的实物图．20. 设计电路．要求：L1和L2串联，电流表测L1的电流，电路中的电流不超过0.5A；电压表测L2两端的电压．在虚框内画出电路图，并用铅笔线代替导线将图中的元件连接起来．21. 按下列要求先画出电路图再连接实物图．①用电压表测灯泡两端的电压；②用电流表测通过灯泡的电流；③用滑动变阻器改变灯泡的亮度，且滑片P向右移动时灯泡变暗；④开关控制整个电路．六、综合题22. 如图所示电路中：（1）若使L1、L2并联，则应闭合________，断开________；（2）如果只闭合S1而断开S2、S3，则________灯亮．答案一、单选题1. 如图所示，是由三个开关和两盏电灯组成的电路，下列说法错误的是( )A. S1.S3断开，S2闭合时，灯L1.L2为串联B. S2断开，S1.S3闭合时，灯L1.L2为并联C. S1.S2闭合，S3断开，只有灯L2发光D. S1.S2.S3均闭合时，灯L1.L2都能发光【答案】D【解析】A、S1.S3断开，S2闭合时，电流依次流过L2、开关S2、L1，两灯串联，A正确；B、S2断开，S1.S3闭合时，电流分别经过S3、L1和L2、S1，两路并联，B正确；C、S1.S2闭合，S3断开时，灯L1被短路，只有灯L2单独连接在电路中，会发光，C正确；D、 S1.S2.S3均闭合时，电流经过三个开关短路，两灯都不能发光，故D错误；故D符合题意。

第十四章了解电路第一节电是什么一、摩擦起电1．摩擦过的物体能够________轻小物体，我们就说物体带了“电”，或带了电荷。

2．带电体性质：带电体能够________轻小物体。

3．摩擦起电的实质：并不是创造了电荷，而是________在物体间的转移。

二、两种电荷的相互作用4．两种电荷自然界存在两种电荷，人们把用丝绸摩擦过的玻璃棒上所带的电荷规定为________电荷，把用毛皮摩擦过的橡胶棒上所带的电荷规定为________电荷。

5．电荷间相互作用规律(1)探究：探究电荷相互作用规律(2)结论：电荷间相互作用的规律：同种电荷相互________，异种电荷相互________。

6．验电器(1)作用：验电器的作用是检验物体是否________。

(2)工作原理：同种电荷________。

(3)检验方法：将物体接触验电器的金属球，若两金属箔张开，表明物体________(填“带”或“不带”)电。

7．静电感应当带电的物体与未带电的导体相互靠近时，由于电荷间的相互作用，会使导体内部的电荷重新分布；导体内与带电体电荷性质相反的电荷会被________到带电体附近，与带电体电荷性质相同的电荷则被________到远离带电体的导体的另一端。

这种现象叫________。

第二节让电灯发光一、电路的组成及其作用1．电路的组成用导线把________、用电器、开关等连接起来组成一个________，就称为电路。

2．各组成部分作用电源的作用是为电路提供________，使电路保持持续的电流；用电器的作用是把电能转化为人们需要的能量；开关的作用是控制电路的________；导线的作用是将各元件连接起来，形成电流通路。

二、通路、开路和短路3．电流的形成及其方向(1)电荷的________形成电流。

物理学中把________定向移动的方向规定为电流的方向。

(2)在电路中，电流从电源的________极流出，经过用电器、导线等流回电源的________极。

14.3 连接串联电路和并联电路同步练习一、单选题1．在如图所示的电路中，说法正确的是（）A．开关S1、S2都闭合，L1发光，L2不发光B．开关S1、S2都闭合，L1不发光，L2发光C．开关S1、S2都断开，L1、L2都不发光D．开关S1、S2都断开，L1发光，L2不发光2．小明对十字路口的交通信号灯进行观察，画出下列四种电路图，你认为可行的是（）A．B．C．D．3．小宇学习了电路知识后，想利用发光二极管设计一个带有指示灯开关的照明电路，晚间关闭照明灯后，利用二极管发出的光指示开关所在的位置．他共设计了四个电路，如图所示，其中L为节能灯，规格为“220V 15W”、D为发光二极管，规格为“1.2V 0.002A”、S为单刀双掷开关、R为限流电阻。

图中能够满足要求的电路（）A．B．C．D．4．如图是某品牌榨汁机，为保障安全，该榨汁机设置了电源开关S和安全开关1S。

当杯体S自动闭合，此时再闭合S，电动机才能启动，开始榨汁。

下列电路图符放在主机上时，1合上述要求的是（）A．B．C．D．5．与实物图对应的电路图是A．B．C．D．6．过交通路口要遵守红灯停、绿灯行、黄灯等的规则，小明同学用小灯泡、电池、开关和导线来模拟路口的交通信号灯，要求红、绿、黄灯可独立发光。

他设计了如图所示的电路图，其中正确的是（）A．B．C．D．7．小明学习电学知识后，整理如下内容，你认为正确的是（）A．一个开关能同时控制两盏灯，这两盏灯一定是串联B．电路两端有电压，电路中就一定有电流C．电路中有电流时，发生定向移动的是正电荷D．摩擦起电是电荷从一个物体转移到另一个物体上8．如图所示，某一型号的锁设置了三种打开方式：密码（S1）、特定指纹（S2）或应急钥匙（S3），三者都可以单独使电动机M工作而打开门锁，下列电路设计符合要求的是A．B．C．D．9．行驶的汽车准备拐弯时，司机会拨动转向灯开关，同侧的前后两个转向灯就会同时闪亮、同时熄灭．如果这两个转向灯有一个损坏，另一个仍能正常闪亮工作．根据上述现象可判断，下列说法中正确的是A．两灯一定是并联B．两灯一定是串联C．两灯的电阻一定相等D．通过两灯的电流一定相等二、多选题10．电冰箱是现代家庭的常用电器，它内部的电路元件主要包括压缩机（其主要部件是电动机）和冷藏室内的照明灯。

沪科版九年级物理14.3 连接串联电路和并联电路一、单项选择题（共15小题；共60分）1. 有两只小灯泡串联在电路里，且都正常发光。

某一时刻，其中一只灯泡灯丝烧坏了，则另一只灯泡A. 照常亮B. 比原来暗C. 比原来亮D. 一定不亮2. 在如图所示的电路中，电源电压不变，闭合电键后，滑动变阻器的滑片向右移动，灯泡的亮度变化是A. 变亮B. 变暗C. 不变D. 无法确定3. 安全带是轿车中一种有效的安全保护装置.为了提醒驾驶员和前排乘客系好安全带，新型轿车上大都装有一个指示灯，只要驾驶员和前排乘客中有一个没有系安全带（相当于一个电键断开），该指示灯就会发光。

如图所示是某小组同学设计的模拟电路图，其中符合工作要求的是A. B.C. D.4. 与所示实物图相对应的电路图是图中的A. B.C. D.5. 如图所示的电路，要使两个小灯泡、串联，应A. 断开电键、，闭合电键B. 断开电键、，闭合电键C. 断开电键，闭合电键、D. 断开电键，闭合电键、6. 如图A、B、C、D是根据下面的实物连接电路画出的电路图，其中正确的是A. B.C. D.7. 如图所示，开关闭合时，灯泡与灯泡组成并联电路的是A. B.C. D.8. 两盏小灯泡连在同一电路上，开关闭合时，两盏灯都亮，开关断开时，两灯都不亮，则两灯A. 一定串联B. 一定并联C. 可能串联可能并联D. 无法判断9. 如图所示，按照电路图连接的电路符合要求的是A. B.C. D.10. 在下图各个电路中，属于串联电路的是A. B.C. D.11. 某家庭电路可简化成如图所示的情况，观察该电路，下列说法正确的是A. 电视和台灯是并联的B. 开关和灯泡是并联的C. 各个小彩灯之间是并联的D. 不插用电器时，插座处火线和零线是连通的12. 将灯泡和小电动机接入如图所示的电路中，下列说法中正确的是A. 开关只控制灯泡B. 开关只控制灯泡C. 先闭合，再闭合时，灯泡短路D. 同时闭合、，灯泡和电动机并联13. 某自动售货机，它可通过手机扫码（闭合）或通过投币（闭合），启动电动机完成自动售货；在光线较暗时光控开关自动闭合，接通灯泡照明。

沪科版九年级物理14.3 连接串联电路和并联电路一、单项选择题（共15小题；共60分）1. 下图中的四个电路与实物图相对应的是A. B.C. D.2. 新型电动公共汽车的动力来源于电动机。

它的设计充分考虑了要保证人身安全，前、后两门（电路开关）中任意一个门没有关闭好，车都无法行驶。

图中符合要求的电路是A. B.C. D.3. 如图所示是一个简化了的玩具警车电路图。

若只让电动机工作，应A. 只闭合B. 只闭合C. 、都闭合D. 、都断开4. 安全带是轿车中一种有效的安全保护装置。

为了提醒驾驶员和前排乘客系好安全带，新型轿车上大都装有一个指示灯，只要驾驶员和前排乘客中有一个没有系安全带（相当于一个电键断开），该指示灯就会发光。

下图是某小组同学设计的模拟电路图，其中符合工作要求的是A. B.C. D.5. 下面的四个电路中，闭合开关，三盏灯并联的是A. B.C. D.6. 如图所示的电路中，正确的电路是A. B.C. D.7. 与如图所示的电路图对应的实物图是A. B.C. D.8. 如图所示的电路中，下列说法正确的是A. 当断开，、闭合时，和并联B. 当闭合，、断开时，和并联C. 当断开，、闭合时，和串联D. 当、、均闭合时，和串联9. 公交车后门的两个扶杆上通常各装有一个按钮，每个按钮都是个开关。

当乘客按下任何一个按钮时，驾驶台上的指示灯发光，同时电铃响，提醒司机有人要下车。

下图中电路图符合上述要求的是A. B.C. D.10. 电路、间三个用电器连接如图所示。

下列判断正确的是A. 三个用电器是串联的B. 三个用电器是并联的C. 三个用电器既有串联的也有并联的D. 和及、间发生了短路，因此、间也是短路11. 图所示电路图中，能正确表达图电路的是A. B.C. D.12. 用一个开关同时控制两盏灯，则这两盏灯的连接方式A. 只能串联B. 只能并联C. 串联或并联都可以D. 串联和并联都不行13. 如图是理发用电吹风的电路，其中电热丝通电会发热，电动机通电会送风，选择开关同时与哪两个触点接触时，电吹风送出来的是热风A. 和B. 和C. 和D. 和14. 高铁每节车厢都有两间洗手间，只有当两间洗手间的门都关上时（每扇门的插销都相当于一个开关），车厢中指示牌内的指示灯才会发光提示旅客“洗手间有人”。

第三节连接串联电路和并联电路知能·提升训练知能提升1.下图所示的电路中,开关闭合后,两个灯泡并联的电路是()2.某单位保密室有两道门,只有当两道门都关上时(关上一道门相当于闭合一个开关),值班室内的指示灯才会发光。

下面几个电路图中符合要求的是()3.右图为路口交通指示灯的示意图。

指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。

据你对交通指示灯的了解可以推断()A.红灯、黄灯、绿灯是串联的B.红灯、黄灯、绿灯是并联的C.红灯与黄灯并联后再与绿灯串联D.绿灯与黄灯并联后再与红灯串联4.(2021·浙江绍兴中考)某学生发明了一款智能头盔,只有戴上头盔扣上卡扣后,头盔上的信号发射器才能发出信号,当电动车上的信号接收器(S1)接收到信号,再转动电动车钥匙(S2),车才能正常启动,下列电路符合要求的是()5.教室里投影仪的光源是强光灯泡,发光时必须用风扇给予降温。

为了保证灯泡不被烧坏,要求:带动风扇的电动机启动后,灯泡才能发光;风扇不转,灯泡不能发光。

则在图中的四个电路图中符合要求的是()6.小聪观察家里的冰箱,发现冰箱的灯在开冰箱门时亮,关冰箱门时灭;冰箱的压缩机则在需要制冷时才工作。

关于冰箱里的灯和压缩机的连接方式,下列判断正确的是()A.一定是串联B.一定是并联C.有时是串联,有时是并联D.不能判断是串联还是并联7.(2022·广西玉林中考)如图所示,某同学设计一个楼道照明的“智能化”电路,即利用“光控开关”(天黑时自动闭合,天亮时自动断开)和“声控开关”(当有人走过发出声音时,自动闭合;无人走过没有声音时,自动断开)来控制灯泡。

下列符合要求的电路图是()8.如图所示,若要使L1、L2串联,则应闭合开关;若同时闭合开关S1、S2、S3,则会发生现象。

9.学习了电路相关知识后,小明想给自家的养殖场设计一种呼叫装置,要求前后门来的客人均可呼叫,前门来的客人关闭开关,办公室的电铃响、红灯亮;后门来的客人关闭开关,办公室的电铃响、绿灯亮。
