工学混凝土清单工程量计算规则PPT课件

第47页/共52页
第48页/共52页
• 楼梯井宽度超过 500mm时，其面积应扣除。伸入墙内部分不计算。当整体楼梯与现浇楼板无梯梁连接时，以楼梯的最后一个踏步边缘加300mm为界。但楼梯基础，栏杆、扶手，应另
• V=底板长×宽×板厚+∑柱墩体积
第19页/共52页
有梁式满堂基础
• 也称梁板式基础，相当于倒置的有梁板或井格形板，如图所示。其工程量按板和梁体积之和计算。
V=底板长×宽×板厚+∑（梁断面积×梁长）
第20页/共52页
箱式满堂基础
• 是指由顶板、底板及纵横墙板连成整体的基础。可以按无梁式满堂基础、柱、墙、梁、板（ A.4.1~5) 分别列项，也可以在 A.4.1 下第五级编码列项。
• n1、n2—d1、d2方向咬接的边数。
• 【解】 V=[0.365×0.24+0.03× （2×0.24+0.365）] ×3=0.339m3
第25页/共52页
柱高计算规定
• ①有梁板的柱高有梁板的柱高，应从柱基上表面（或楼板上表面）至上一层楼板上表面之间的高度计算。如图所示。
第26页/共52页
第3页/共52页
带形基础工程量计算
• 带形基础体积=基础长度×基础断面积
• 基础长度：外墙基础按外墙中心线内墙基础按内墙基础净长线。
• 基础断面积按图示尺寸计算，例如右图
第4页/共52页
• 带形基础又分为无梁式（板式基础）和有梁式（有肋条形基础）两种。当其梁高h与梁宽b之比在4:1以内的按有梁式条形基础计算。超过4:1时，带形基础底板按无梁式计算，以上部分按钢筋混凝土墙计算。
第44页/共52页

混凝土模板的算量ppt课件

T字形 S=[(d1+0.12)+(0.06 ×4)] ×h .
十字形 S=0.06× 2 × 4×h
3、现浇混凝土梁模板
梁的种类
基础梁地圈梁圈梁过梁悬挑梁单梁连续梁矩形梁异形梁
独立基础间承受墙体荷载的梁 ±0.00地面下的圈梁，不能称为基础梁按圈梁定额执行砌体结构中加强房屋刚度的封闭的梁门、窗、孔洞上设置的梁一端固定，一端悬挑的梁只有两个支撑点的梁具有两个及两个以上支撑点的梁断面为矩形的梁断面为梯形或其他变截面的梁
无梁板、平板
• 现浇混凝土板的模板，按混凝土与模板接触面积，以平方米计算。 (1)伸入梁、墙内的板头，不计算模板面积。 (2)周边带翻檐的板(如卫生间混凝土防水带等)，底板的板厚部分不计算模板面积；翻檐两侧的模板，按翻檐净高度，并入板的模板工程量内计算。 (3)板与柱相交时，不扣除柱所占板的模板面积。但柱与墙相连时，柱与墙等厚部分(柱的墙内部分)的模板面积，应予扣除：平板 S模板=净长×净宽.
.
能力训练
计算如图所示的基础模板工程量。
.
【解】 1.分析由图可以看出，本基础为有梁式条形基础，其支模位置在基础底板（厚 200mm ）的两侧和梁（高 300mm）的两侧。所以，混凝土与模板的接触面积应计算的是：基础底板的两侧面积和梁两侧面积。
.
2.计算工程量
.
框架梁高的取值及扣减关系
.
圈梁梁高的取值及扣减关系
.
4、现浇混凝土板模板
板构件种类
有梁板
带有主、次梁的板
无梁板
直接用柱支撑的板
平板
无柱无梁直接搁置在圈梁或墙上的板

混凝土及钢筋混凝土工程量计算资料ppt课件

76
– 例求工字柱工程量
完整版课件
77
完整版课件
78
完整版课件
79
3.梁：
现浇混凝土梁按设计图示尺寸以体积计算。伸入墙内的梁头、梁垫并入梁
体积内。梁与柱连接时，梁长算至柱侧面，主梁与次梁连接时，次梁长算至主梁侧面。
完整版课件
80
完整版课件
81
主梁
柱
次梁
完整版课件
82
(1)圈梁与梁连接时，圈梁体积应扣除伸入圈梁内的梁的体积。
完整版课件
有梁板的柱高53
完整版课件
54
完整版课件
56
完整版课件
57
– 例求砼圆柱工程量
完整版课件
58
完整版课件
59
(3)框架柱的柱高，应自柱基上表面至柱顶高度计算。
完整版课件
60
(4)构造柱断面尺寸按每面马牙碴增加3cm计算。柱高按全高计算。
完整版课件
61
马牙碴
构造柱
360
完整版课件
38
4)杯形基础 V4=杯口槽体积(m3) . V=V1+V2+V3-V4
完整版课件
V
39
V=[A×B+(A+a)(B+b)+a×b]h/6
h
ab B
完整版课件
A
40
（3）.满堂基础
– 有梁式满堂基础体积 =(基础板面积×板厚)+(梁截面面积×梁长)
– 无梁式满堂基础体积 =板底长×板底宽×板厚
例1 计算带形基础工程量
2
2
2
1
1
3300
C 500 500

A4_混凝土工程量计算幻灯片PPT

• 解：
Va1b1h1h62（a1b1a1a2b1b2a2b2） 1.51.30.20.6（ 1.51.31.51.11.30.91.10.9）
6 1.26m3
例题
• 某工程柱下独立基础如图所示，共18个，计算该工程柱下独立基础工程量。（答案：
48.96m3）
3.满堂基础
• 箱式满堂基础应分别按满堂基础、柱、墙、梁、板有关规定计算，套用相应项目。
构造柱
构造柱横截面面积：构造柱一般是先砌砖后浇砼。在砌砖时一般每隔五皮砖（约300mm）两边各留一马牙槎，槎口宽度为60mm。
例题
• 某构造柱高3m，截面尺寸365mm×240mm，丁字墙，计算该柱工程量。
240mm
365mm
（三）梁
• ⑴现浇梁工程量按断面图示尺寸乘以梁长以 m3计算。伸入墙内梁头、梁垫并入梁体积内计算。 VLhbV'
（2）带柱帽的柱和板连接的柱高，应自柱基上表面（或楼板上表面）至柱帽下表面之间的高度计算。柱帽工程量合并到柱子工程量内计算。（3）框架柱的柱高，从柱基上表面算至柱顶面。（4）构造柱按照全高计算，与砖墙嵌接部分的体积并入柱身体积内计算
• (5)依附柱上的牛腿，并入柱身体积内计算。 • (6)升板柱帽按图示尺寸以m3计算。 • 升板工程
现浇混凝土
• 混凝土工程量除另有规定者外,均按设计图示尺寸以体积计算。不扣除构件内钢筋、预埋铁件所占体积。砼构件中如设计采用型钢时，应扣除其体积。
（一）基础
• （1）基础及基础垫层工程量，扣除伸入承台基础的桩头体积。
（一）基础
(2)有梁带形基础，其梁高与梁宽之比在4:1之内的，按有肋带形基础计算；超过4:1时，其基础底按带形基础计算，以上部分按墙计算。

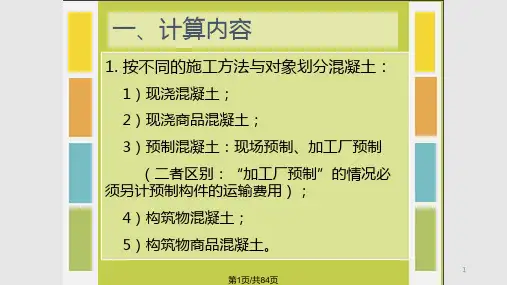

混凝土及模板工程量PPT课件

预制柱 H1
H
29
第29页/共84页
三、计算规则
（二）基础—满堂基础（1）箱式满堂基础（2）有梁式满堂基础（3）无梁式满堂基础
30
第30页/共84页
三、计算规则
（二）基础—满堂基础：
箱式满堂基础示意图
板式(筏形)满堂基础示意图
梁板式满堂基础示意图 31
第31页/共84页
满堂基础
柱脚
无梁式满堂基础
（二）基础 – 带型基础
2、有肋(梁)带形混凝土基础，
其肋高与肋宽之比在4：1以内的按有
梁式带形基础计算。超过4：1时，起
肋部分按墙计算，肋以下按无梁式带
形基肋础宽计算
肋
墙
柱
高
扩大顶面
梁式带基
无梁带基
独立基础
梁式带基
梁式带基
独立基础
23
第23页/共84页
三、计算规则
（二）基础– 独立基础 3、独立基础，包括各种形式的
（1）.混凝土的构件从功能上可以划分为梁、板、柱、墙、基础……，所谓混凝土构件的区划是指从工程造价确定的角度，将不同构件按照施工费用的构成情况所进行的划分。
（2）.这里的划分同时考虑了预算和施工的因素。
4
第4页/共84页
二、基本要点
1.混凝土构件（3）.混凝土强度等级不同时，允许
换算（注：毛石混凝土的毛石用量不得换算）。
V＝[2 X 0.1+（0.48+2）X 0.2/2] X 68 1-1 +[1.6 X 0.1+（0.48+1.6) X 0.2/2] X 8 X 2 2-2 +[(1-0.24) X 0.2 X (0.48 X 2+1.6)/6] X 4 4个Vd

混凝土工程量计算-基础部分课件

建筑工程计量与计价
能力训练
【例】如图所示为有梁式条形基础，计算其混凝土工程量。
混凝土工程量计算-基础部分
【解】 1. 外墙下基础
由图可以看出，该基础的中心线与外墙中心线（也是定位轴线）重合，故外墙基的计算长度可取L中。
外墙基础混凝土工程量=基础断面积×L中 =[0.4×0.3+（0.4+1.2）/2×0.15+1.2×0.2]×（
构件种类
砼工程内容
基础梁柱板墙体整体楼梯阳台雨篷台阶小型构件等
混凝土工程量计算-基础部分
（一）现浇混凝土(基础)
条型基础
平浅柱基础
独立基础 1、基础类型：
锥形基础梯形（踏步形）基础
杯形基础
满堂基础
无梁式满堂基础有梁式满堂基础
2、基础混凝土计算： V=图示尺寸实体体积
箱型4m，深（h4）为0.6m。
用公式计算得：
V1 = S下×h1= A×B× h1 =1.75×1.65×0.3
= 0.866（m3 ）
混凝土工程量计算-基础部分
1
V2 = 3
×（ S上+S下 +
S上 S下）× h2
= 1 ×（ 1.05×0.95 +1.75×1.65 3
工程造价相关知识
• 工程造价 • 工程造价：工程造价的直意就是工程的建造价
格。广义上工程造价涵盖建设工程造价，安装工程造价，市政工程造价，电力工程造价，水利工程造价，通信工程造价，航空航天工程等。 • 工程造价是指进行某项工程建设所花费的全部费用，其核心内容是投资估算、设计概算、施工图预算、工程结算、竣工决算等。
是在混凝土搅拌站或专门的混凝土预制构件厂按国家标准要求或工地现场设计要求预制的混凝土构件，使用时，待养护期结束运输到工地现场安装。

混凝土工程量计算PPT课件

➢内墙基础之间净长度： L内基底净= 4.8 – 0.5 × 2 = 3.8 （m）
➢基础断面积：S= 1.0 × 0.3 = 0.30（m2）
➢带形基础工程量：
V1
=
(
24
+
3.8
)
× 0.30 编辑版pppt
=
8.34(m3)
52
（2）锥形断面
➢ 外墙中心线：L中 = 24（m） ➢ 内墙基础之间净长度：L内基底净= 3.8（m） ➢ 基础断面积：
编辑版pppt
28
【例1】计算下列一般独立基础混凝土工程量（10个）。
编辑版pppt
29
解：
V定 = V清 =
[0.31.51.60.40.50.50.15 3
(1.51.60.52 1.51.60.50.5)]10 9.9m3
编辑版pppt
30
【例2】某工程做钢筋混凝土杯形基础（如下图所示）6个，试求其砼工程量。
细目名称
混凝土独立基础
清单综合单价组成明细
单价（元）
人工费
材料费
机械费
人工费
材料费
327. 1689.2 74. 32. 168.
94
3
91 79
92
475. 1520.5 34. 12. 41.2
94
3
96 90
1
计量单位
m3
合价（元）
机械费
7.49
0.95
管理费45%
18.1 3
V3 = S上×h3 = a×b×h3 = 1.05×0.95×0.35
= 0.349（m3 ）
编辑版pppt
34

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

（4）预制构件厂生产的构件，在混凝土定额项目中考虑了预制场内构件运输、堆放、码垛、装车运出等的工作内容。
（5）构筑物混凝土按构件选用相应的定额项目。
（6）轻板框架的混凝土梅花柱按预制异型柱；叠合梁按预制异形梁；楼梯段和整间大楼板按相应预制构件定额项目计算。
（7）现浇钢筋混凝土土柱、墙定额项目，均按规范规定综合了底部灌注1:2水泥砂浆的用量。
二、混凝土工程量的计算规定
1、混凝土
（1）混凝土的工作内容包括：筛沙子、筛洗石子、后台运输、搅拌，前台运输、清理、润湿模板、浇灌、捣固、养护等工作。
（2）毛石混凝土是指毛石占混凝土体积20%计算的。如设计要求不同时，可以换算。
（3）小型混凝土构件指单件体积在0.05m³以内的未列出定额项目的构件。
(3)独立基础
独立基础，是指现浇钢筋混凝土柱下的单独基础。独立基础有阶梯形、四棱锥台形，如图所示。独立基础与柱现浇成一个整体，砼独立基础与柱在基础上表面分界。工程量按图示尺寸以体积计算。
。
例: 如图所示，计算钢筋混凝土独立基础的工程量。
(4)杯型基础
杯型基础有四个部分组成如图所示:
杯型基础工程量： V=V1+V2+V3－V杯口
内墙按垫层底净长线；附墙砖垛凸出部分按砖垛折加长度确定；柱网结构不分内外墙均按垫层底净长线。
独立基础(杯形基础)垫层混凝土工程量=垫层底面积×垫层厚度满堂基础(地下室底板)垫层混凝土工程量=垫层底面积×垫层厚度基础梁(地圈梁) 垫层混凝土工程量=断面积×长度
式中长度为垫层底净长线或柱间净距。
（8）混凝土强度等级参见《新疆维吾尔自治区建设工程定额混凝土砂浆配合比》（新建造〖2009〗 2号），如与设计要求不同时，可以换算。
（9）陶粒混凝土强度等级参见《新疆维吾尔自治区建设工程定额混凝土砂浆配合比》（新建造
〖2009〗2号），如与设计要求不同时，可以换算。
2、混凝土构件运输
（1）建筑工程消耗量定额适用于由构件堆放场地或构件加工厂至施工现场的运输。
VD=V1+V2+V3= LbH+1/6Lh(2b+B) 无梁式接头部分体积计算公式为：
VD=V1+V2+V3=1/6Lh(2b+B)
其中：B——基础底宽；H——梁高；b——梁宽；h1——梯形高度
V1=LbH V2=1/2Lbh) ×2
例: 如图所示为有梁式带形基础，计算其混凝土工程量。
混凝土工程量计算培训课件PPT课件
混凝土及钢筋混凝土工程量计算
混凝土工程量计算培训课件PPT课件
一、定额分项工程划分：
➢按构件种类分为现浇混凝土的基础、柱、梁、墙、板、楼梯、明沟、散水和其他构件；
➢预制的桩、柱、梁、屋架、板、楼梯和其他构件；
➢还应考虑其他因素列项计算，如矩形柱与异形柱、混凝土强度等级、钢筋种类与规格等。
（5）柱接柱定额中未包括钢筋焊接。
（6）小型构件安装指单体小于0.1m³的构件安装。
（7) 升板预制柱加固指预制柱安装后，至楼板提升完成期间，所需的加固搭设费。
（8）预制混凝土构件若采用砖模制作时，其安装定额中的人工、机械乘以系数1.1.
（9）预制混凝土构件，若需跨外安装时，其人工、机械乘以系数1.18.
三、混凝土及钢筋混凝土工程工程量计算规则及实例
（一）现浇混凝土工程量计算规则现浇混凝土工程量：除另有规定者外，
均按图示尺寸实体体积以立方米计算。不扣除构件内钢筋、预埋铁件及墙、板中0.3 ㎡内的孔洞所占体积。
（二）现浇混凝土构件计算
1、现浇基础的混凝土计算。（1）混凝土垫层
带形基础(基础梁)垫层混凝土工程量=垫层断面积×长度其中长度：外墙按外墙中心线；
（2）带形基础带形基础工程量=L×S断面+V搭接
T形接头搭接部分如图下页所示。
VD=V1+V2+V3 式中：VD——内外墙T形接头搭接部分的体积；
V1——搭接部分上部矩形体积， V1=LbH V2——搭接部分中部矩形体积一半， V2=1/2Lbh V3——搭接部分两侧三角锥体积，
V3=1/3×(1/2Lh) ×1/2(B-b) ×2 所以，有梁式接头部分体积计算公式为：
计算，套用无梁式满堂基础定额项目。如果有扩大或锥形柱脚（墩）时，其工程量并入板的体积内。 ②有梁式满堂基础相当于倒置的肋形楼板或井字梁楼板，其工程量是把板和梁的工程量合并，以立方米为单位计算，套用有梁式满堂基础定额项目。 ③箱式满堂基础是上有顶盖、下有底板、中间有纵横墙板连接、四壁封闭的整体基础（混凝土地下室）。它应分别按无梁
（2）建筑工程消耗量定额按构件的类型和外形尺寸，将混凝土构件分划为六类，如图。
（3）定额已综合考虑了城镇、现场运输道路等级、重车上下坡等各种因素，使用定额时不得因道路条件不同而修改定额。
（4）混凝土构件运输过程中，如遇路桥限载（限高），而发生的加固、拓宽等费用及有电车线路和公安交通管理部门的保安护送费用，应另行处理。
3、混凝土构件安装
（1）建筑工程预算定额是按单机作业确定混凝土构件安装的。
（2）定额中机械起吊点中心回转半径按照15m以内的距离计算的。如超过15m时，应另按构件1km运输定额项目执行。
（3）建筑工程预算定额在每一工作循环中均包括了机械的必要位移。
（4）建筑工程预算定额是按履带式起重机、轮胎式起重机、塔式起重机分别编制的。如使用汽车起重机时，按轮胎式起重机相应定额项目计算，乘以系数1.05。定额中不包括起重机械、运输机械行驶道路的修整、垫铺工作的人工、材料和机械的消耗量。
式中： V1——底部立方体体积 V2——中部棱台体体积 V3——上部立方体体积 V杯口———杯口空心棱台体体积
例题：计算下图杯型基础工程量
（5）满堂基础
满堂基础又称筏形基础，这种基础适用于设有地下室或软弱地基及有特殊要求的建筑，满堂基础按构造可分别为无梁式（板式）、有梁式（片筏式）和箱式满堂基础（如图下页所示）。工程量按下列规定计算，套相应的定额项目。 ①无梁式满堂基础相当于倒转的无梁楼板，其工程量按板的体积
